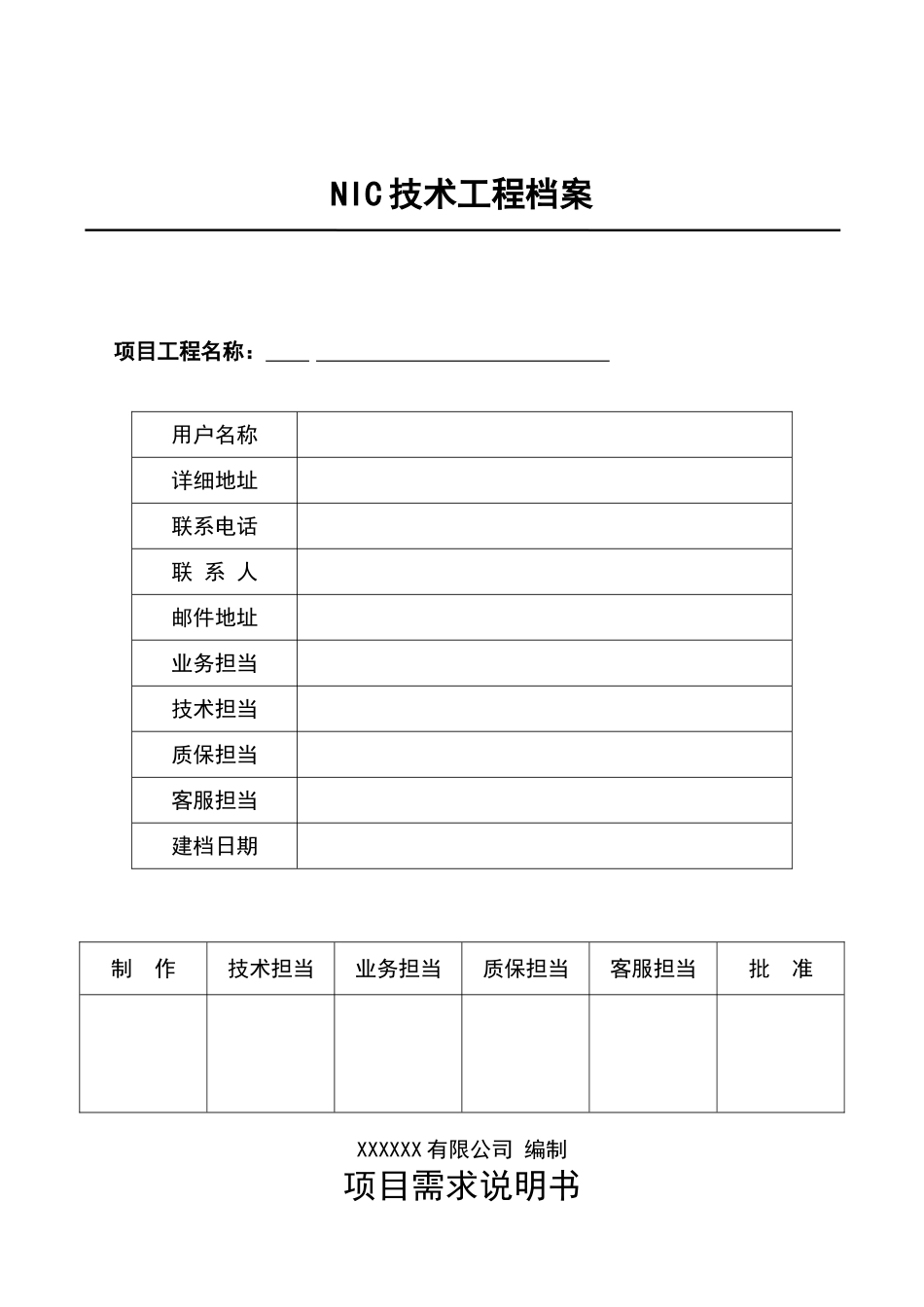

NIC技术工程档案项目工程名称：用户名称详细地址联系电话联系人邮件地址业务担当技术担当质保担当客服担当建档日期制作技术担当业务担当质保担当客服担当批准XXXXXX有限公司编制项目需求说明书1、XX原有监控系统已经不能正常工作，不能满足公司日常管理的要求，需要重新安装监控点位来实现管控。2、一共需要使用27个摄像机，原有系统不再继续使用，现需要增加27个监控摄像机，分别安装在大办公区、小办公室、仓库、仓库外侧加工区、厂区走道等，追加部分根据实际线路情况分别采取独立供电与集中供电相结合的方式。3、我方提供24个新摄像机，另外3外使用原厂区旧摄像机。4、摄像头采用480线，红外夜视半球摄像机与枪式摄像机。5、新的监控系统将使用海康嵌入式16路DVR主机与8路DVR主机共两台。6、室内所有线缆均沿钢构厂房三米高处钢架中部署，以扎线带进行固定。室外绿化区域挖沟后套PVC管加以保护，通过水泥路面部分以镀锌管材加以保护，通过地下水道部分以铝塑管加以保护。编制：审核：批准：项目实施标准根据厂方要求，充分考虑到厂房结构及内外环境因素，与我公司施工人员提出如下施工要求：1、所有线路必须安装护线管，其中室外使用南亚25号，室内国标管。2、明处线路必须套有护线管材，钢槽内线缆要考虑到雨水浸泡问题。3、所有护线管必须做到横平竖直，拐弯处使用弯头。由于线路太多的拐弯处不能使用弯头的必须使用缠绕带。4、室外泥土槽必须保证挖深20CM以上，水泥路开槽部分挖深不低于15CM。5、室外围墙及厕所墙面管材必须保证每80CM一个管卡丁。6、室内气管上每40CM使用两根扎带进行固定。7、过下水道部分使用铝塑管，做到一线一管，南亚管接头部分用铜接头牢固。8、每个摄像头支架固定必须打3个螺丝钉。9、开孔及接头区使用发泡剂封堵，用以防水。10、路面开槽及墙角出管处全部使用水泥填固，水泥：黄沙：水：胶水比例按1：1：1：1。编制：审核：批准：项目工程结构图编制：审核：批准：项目功能说明书具体功能如下：◆实时对公司各区域进行高清晰视频监控；◆可录制各点的视频录像以备安防查用；◆有效保证生产现场的安全规范操作；◆物资出门及劳动纪律考察；◆实时监控各个大门口的物资交接情况；◆市场主流的红外摄像功能可以清晰的观测到车辆及人员出入的具体细节；◆在上下班时可以对大门口员工的到位情况进行监控；◆随时考察员工的实际生产劳动纪律。编制：审核：批准：采购需求明细表1、TENBOTE-RF34枪式远视红外防水摄像机4台，BTB采购；2、TENBOTE-RA33枪式中距离红外防水摄像机7台，BTB采购；3、TENBOTE-SC94E枪式近距离红外防水摄像机13台，BTB采购；4、海康DS-8816H-S16路视频输硬盘录像机2台，ART采购；5、75-5128编屏蔽线2350米，AJX采购；6、屏蔽电源线0.7*21000米，AJX采购；7、标准防水电源12V/20A3个，12V/2A电源1个，BTB采购；8、镀锌铝槽6米，AYF采购；9、台塑南亚PVC-U管，Φ25×4M138根，CNY采购；10、日丰铝塑管46M，AYF采购；11、16U机柜1个（后增补）；12、集中供电盒3个（后增补）。编制：审核：批准：项目实施计划表1、按合同要求，按设备清单采购设备<预期7天>11月19日前结束2、设备进厂前质检,由技术工程师检验设备型号及质量<预期1天>11月19日设备进场3、设备安装、调试<预期42天>在12月31日前结束1)设备验货、移交,所有设备转交给厂方负责人；2)铺设视频线、镀锌管及PVC管材，将视频线放于管内；3)安装摄像机、工控主机；4)摄像区域调整、工控主机调试；5)整理线缆；6)清理施工现场环境，保持清洁。4、线路测试对整个工程进行一次线路检测，确保一切正常<预期2天>12月31日前结束5、知识培训，让厂方人员学习产品基本使用及维护事项<预期1天>1月1日前结束6、工程验收（2、3项每天必须有、或中一人在场，4项三人同时在场，5、6项2人在场）编制：审核：批准：项目实施注意事项注意事项:1.所有施工人员在登高时一定要系好安全带；2.在地面人员做好配合，扶好梯子；3.地面人员带好安全帽，防止高空坠物；4.遵守厂方的各项规章制度，按要求规范施工，不得损坏厂里的物品。编制：审核：批准：项目实施过程厂方配合内容厂方相关配合工作公司名...
