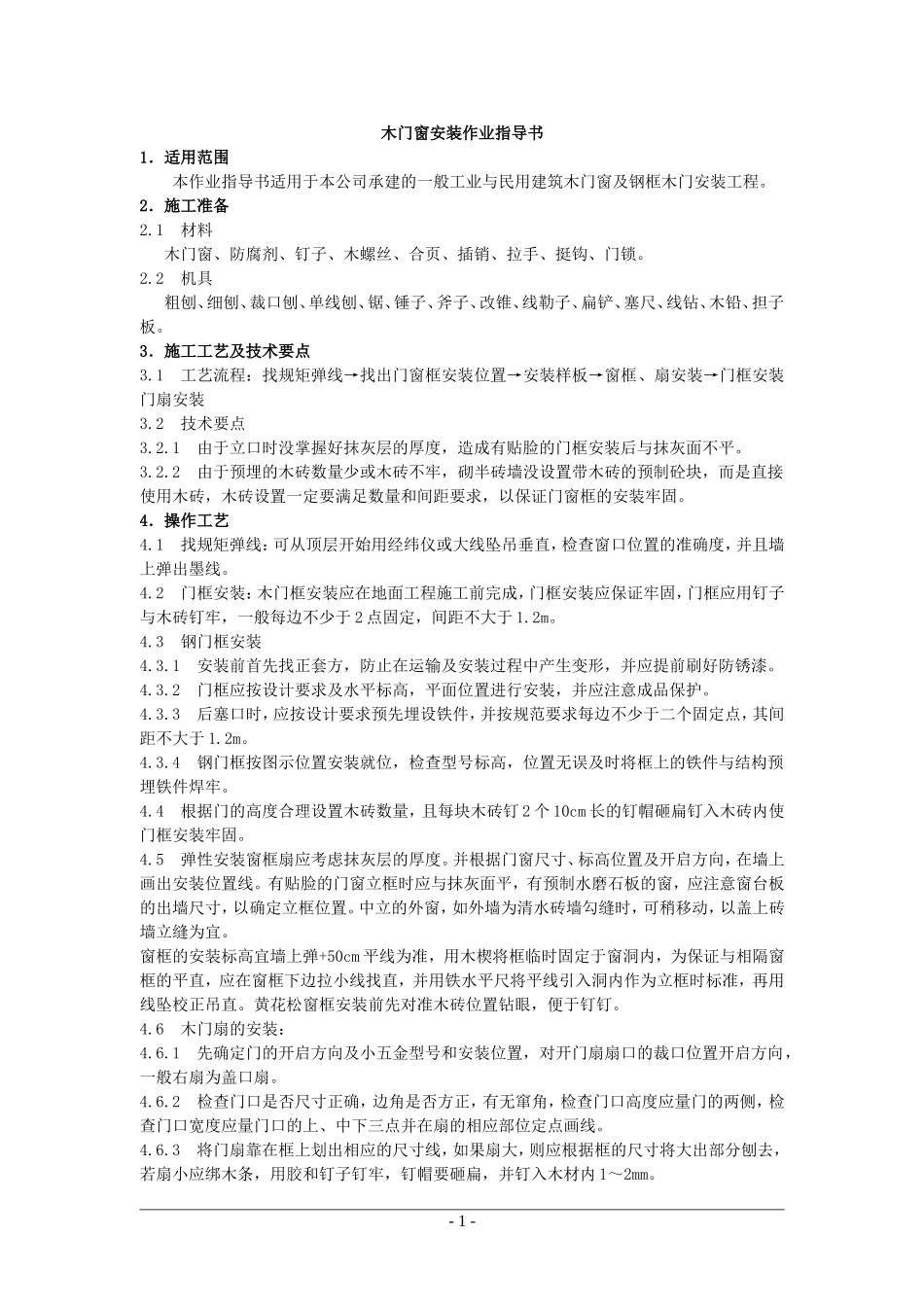

4.4.12木门窗安装作业指导书_第1页
1/3

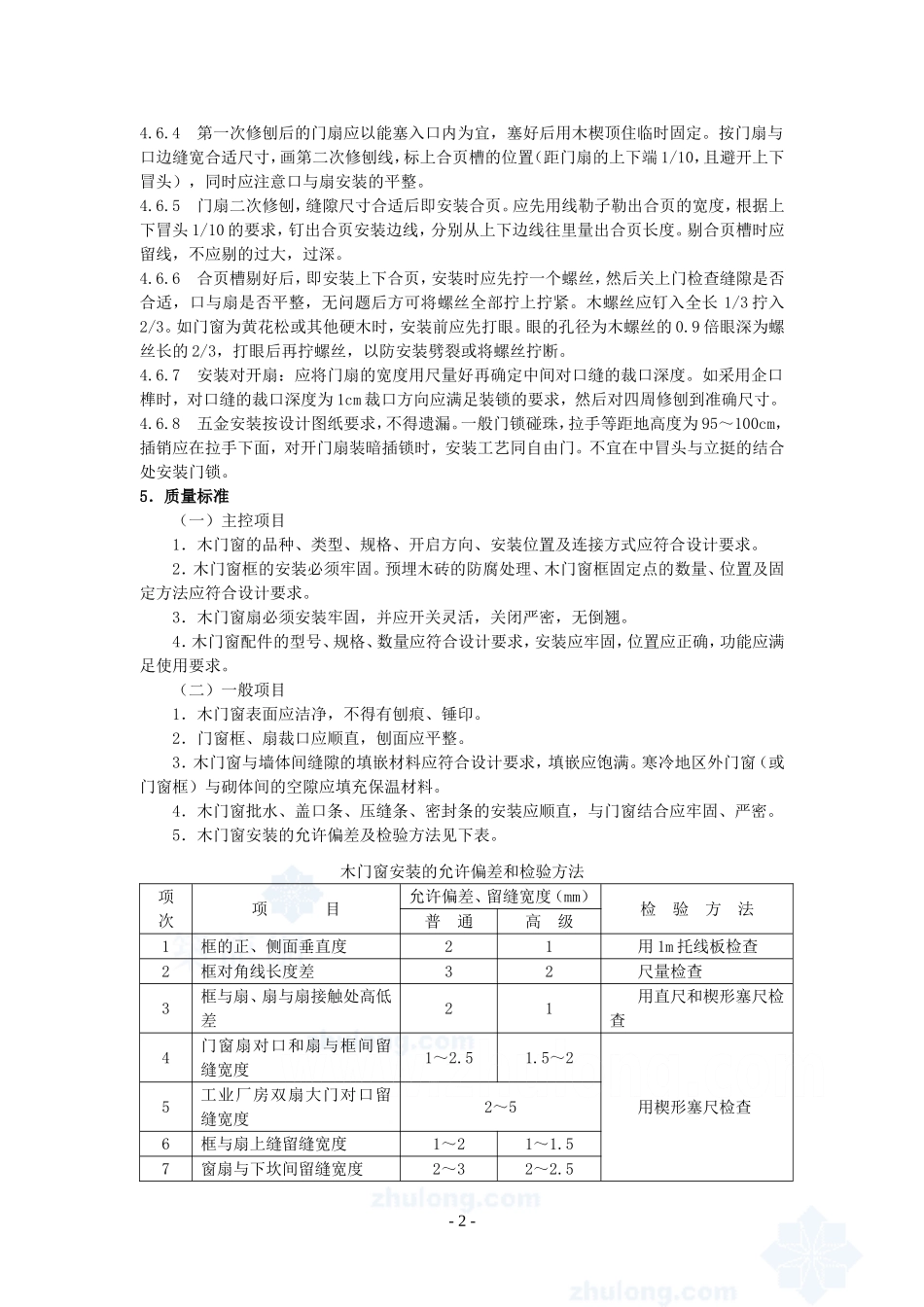

4.4.12木门窗安装作业指导书_第2页
2/3

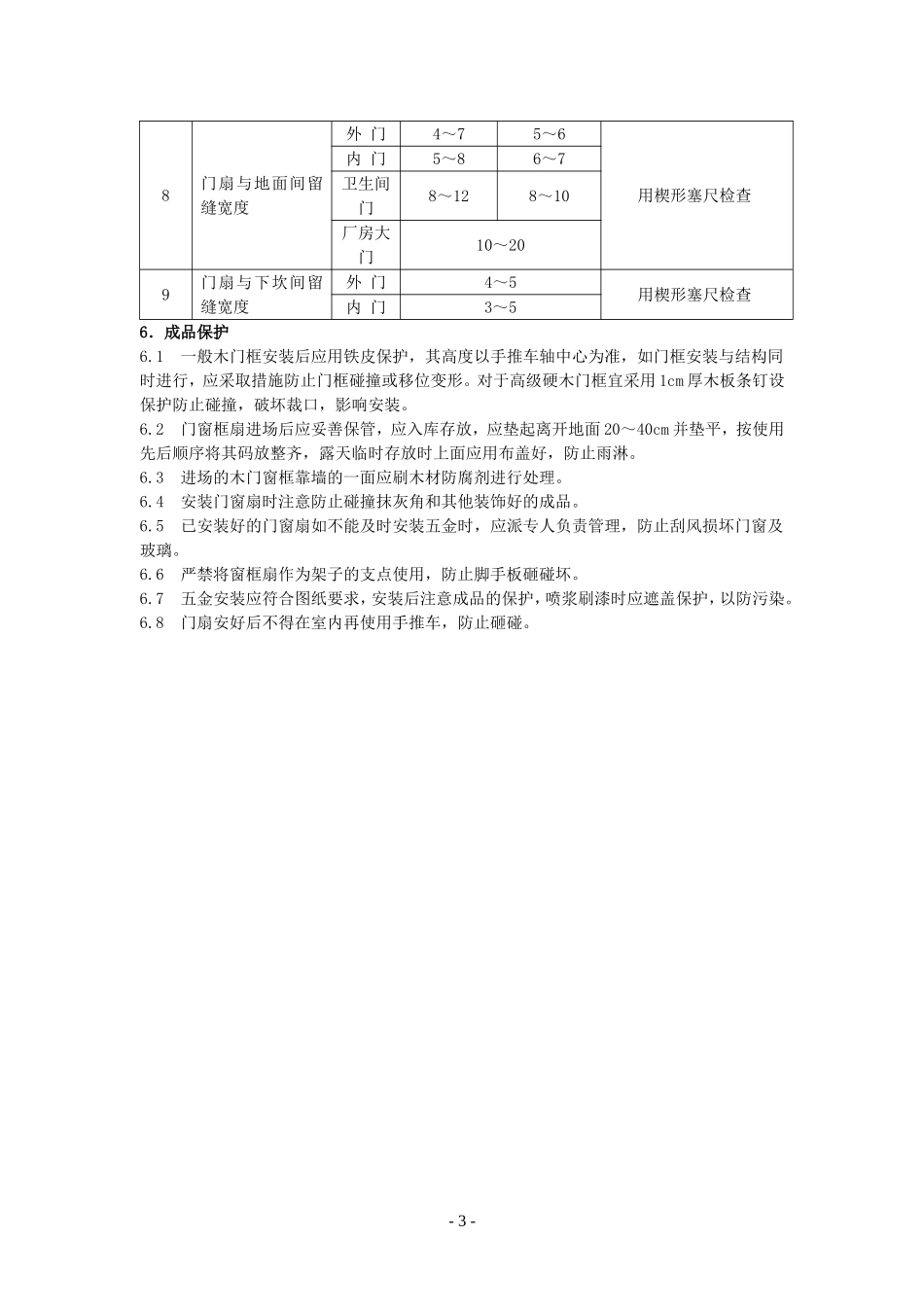

4.4.12木门窗安装作业指导书_第3页
3/3
木门窗安装作业指导书1.适用范围本作业指导书适用于本公司承建的一般工业与民用建筑木门窗及钢框木门安装工程。2.施工准备2.1材料木门窗、防腐剂、钉子、木螺丝、合页、插销、拉手、挺钩、门锁。2.2机具粗刨、细刨、裁口刨、单线刨、锯、锤子、斧子、改锥、线勒子、扁铲、塞尺、线钻、木铅、担子板。3.施工工艺及技术要点3.1工艺流程:找规矩弹线→找出门窗框安装位置→安装样板→窗框、扇安装→门框安装门扇安装3.2技术要点3.2.1由于立口时没掌握好抹灰层的厚度,造成有贴脸的门框安装后与抹灰面不平。3.2.2由于预埋的木砖数量少或木砖不牢,砌半砖墙没设置带木砖的预制砼块,而是直接使用木砖,木砖设置一定要满足数量和间距要求,以保证门窗框的安装牢固。4.操作工艺4.1找规矩弹线:可从顶层开始用经纬仪或大线坠吊垂直,检查窗口位置的准确度,并且墙上弹出墨线。4.2门框安装:木门框安装应在地面工程施工前完成,门框安装应保证牢固,门框应用钉子与木砖钉牢,一般每边不少于2点固定,间距不大于1.2m。4.3钢门框安装4.3.1安装前首先找正套方,防止在运输及安装过程中产生变形,并应提前刷好防锈漆。4.3.2门框应按设计要求及水平标高,平面位置进行安装,并应注意成品保护。4.3.3后塞口时,应按设计要求预先埋设铁件,并按规范要求每边不少于二个固定点,其间距不大于1.2m。4.3.4钢门框按图示位置安装就位,检查型号标高,位置无误及时将框上的铁件与结构预埋铁件焊牢。4.4根据门的高度合理设置木砖数量,且每块木砖钉2个10cm长的钉帽砸扁钉入木砖内使门框安装牢固。4.5弹性安装窗框扇应考虑抹灰层的厚度。并根据门窗尺寸、标高位置及开启方向,在墙上画出安装位置线。有贴脸的门窗立框时应与抹灰面平,有预制水磨石板的窗,应注意窗台板的出墙尺寸,以确定立框位置。中立的外窗,如外墙为清水砖墙勾缝时,可稍移动,以盖上砖墙立缝为宜。窗框的安装标高宜墙上弹+50cm平线为准,用木楔将框临时固定于窗洞内,为保证与相隔窗框的平直,应在窗框下边拉小线找直,并用铁水平尺将平线引入洞内作为立框时标准,再用线坠校正吊直。黄花松窗框安装前先对准木砖位置钻眼,便于钉钉。4.6木门扇的安装:4.6.1先确定门的开启方向及小五金型号和安装位置,对开门扇扇口的裁口位置开启方向,一般右扇为盖口扇。4.6.2检查门口是否尺寸正确,边角是否方正,有无窜角,检查门口高度应量门的两侧,检查门口宽度应量门口的上、中下三点并在扇的相应部位定点画线。4.6.3将门扇靠在框上划出相应的尺寸线,如果扇大,则应根据框的尺寸将大出部分刨去,若扇小应绑木条,用胶和钉子钉牢,钉帽要砸扁,并钉入木材内1~2mm。-1-4.6.4第一次修刨后的门扇应以能塞入口内为宜,塞好后用木楔顶住临时固定。按门扇与口边缝宽合适尺寸,画第二次修刨线,标上合页槽的位置(距门扇的上下端1/10,且避开上下冒头),同时应注意口与扇安装的平整。4.6.5门扇二次修刨,缝隙尺寸合适后即安装合页。应先用线勒子勒出合页的宽度,根据上下冒头1/10的要求,钉出合页安装边线,分别从上下边线往里量出合页长度。剔合页槽时应留线,不应剔的过大,过深。4.6.6合页槽剔好后,即安装上下合页,安装时应先拧一个螺丝,然后关上门检查缝隙是否合适,口与扇是否平整,无问题后方可将螺丝全部拧上拧紧。木螺丝应钉入全长1/3拧入2/3。如门窗为黄花松或其他硬木时,安装前应先打眼。眼的孔径为木螺丝的0.9倍眼深为螺丝长的2/3,打眼后再拧螺丝,以防安装劈裂或将螺丝拧断。4.6.7安装对开扇:应将门扇的宽度用尺量好再确定中间对口缝的裁口深度。如采用企口榫时,对口缝的裁口深度为1cm裁口方向应满足装锁的要求,然后对四周修刨到准确尺寸。4.6.8五金安装按设计图纸要求,不得遗漏。一般门锁碰珠,拉手等距地高度为95~100cm,插销应在拉手下面,对开门扇装暗插锁时,安装工艺同自由门。不宜在中冒头与立挺的结合处安装门锁。5.质量标准(一)主控项目1.木门窗的品种、类型、规格、开启方向、安装位置及连接方式应符合设计要求。2.木门窗框的安装必须牢固。预埋木砖的防腐处理、木门窗框固定点的数量、位置及固定方法应符...
