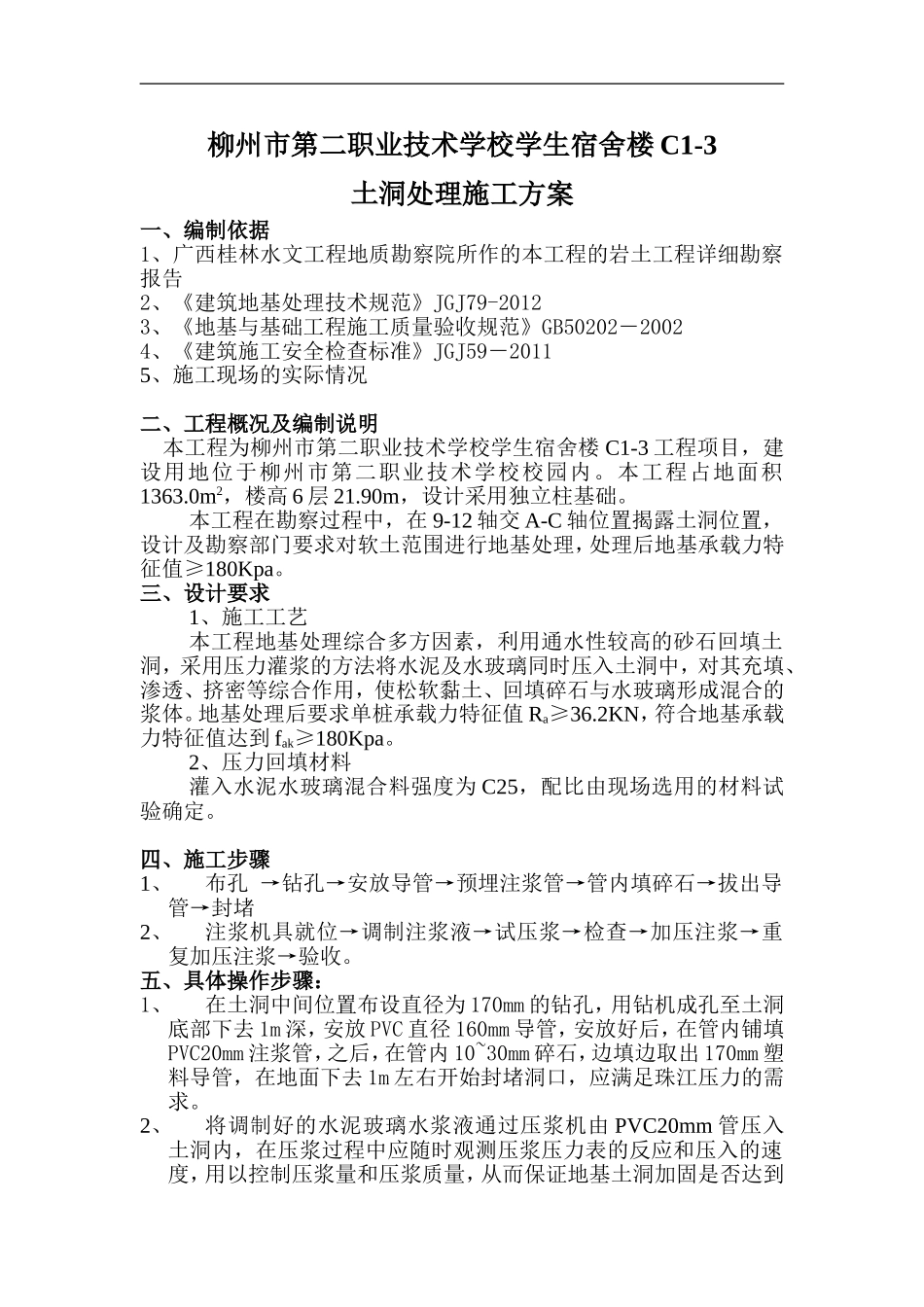

柳州市第二职业技术学校学生宿舍楼C1-3土洞处理施工方案一、编制依据1、广西桂林水文工程地质勘察院所作的本工程的岩土工程详细勘察报告2、《建筑地基处理技术规范》JGJ79-20123、《地基与基础工程施工质量验收规范》GB50202－20024、《建筑施工安全检查标准》JGJ59－20115、施工现场的实际情况二、工程概况及编制说明本工程为柳州市第二职业技术学校学生宿舍楼C1-3工程项目，建设用地位于柳州市第二职业技术学校校园内。本工程占地面积1363.0m2，楼高6层21.90m，设计采用独立柱基础。本工程在勘察过程中，在9-12轴交A-C轴位置揭露土洞位置，设计及勘察部门要求对软土范围进行地基处理，处理后地基承载力特征值≥180Kpa。三、设计要求1、施工工艺本工程地基处理综合多方因素，利用通水性较高的砂石回填土洞，采用压力灌浆的方法将水泥及水玻璃同时压入土洞中，对其充填、渗透、挤密等综合作用，使松软黏土、回填碎石与水玻璃形成混合的浆体。地基处理后要求单桩承载力特征值Ra≥36.2KN，符合地基承载力特征值达到fak≥180Kpa。2、压力回填材料灌入水泥水玻璃混合料强度为C25，配比由现场选用的材料试验确定。四、施工步骤1、布孔→钻孔→安放导管→预埋注浆管→管内填碎石→拔出导管→封堵2、注浆机具就位→调制注浆液→试压浆→检查→加压注浆→重复加压注浆→验收。五、具体操作步骤：1、在土洞中间位置布设直径为170mm的钻孔，用钻机成孔至土洞底部下去1m深，安放PVC直径160mm导管，安放好后，在管内铺填PVC20mm注浆管，之后，在管内10~30mm碎石，边填边取出170mm塑料导管，在地面下去1m左右开始封堵洞口，应满足珠江压力的需求。2、将调制好的水泥玻璃水浆液通过压浆机由PVC20mm管压入土洞内，在压浆过程中应随时观测压浆压力表的反应和压入的速度，用以控制压浆量和压浆质量，从而保证地基土洞加固是否达到设计要求。六、安全管理及安全保护措施1、贯彻“安全第一，预防为主”的方针，落实安全生产责任制，调动作业人员积极性，不断提高作业人员的安全素质和安全意识。2、作业人员进入施工现场必须佩带好安全帽，严禁酒后作业。3、机械操作工必须经过上级主管部门培训，考试合格持证上岗；4、及时检查机械各部件的状况，发现隐患，立即报告负责人进行修理和完善，确保机械安全运转；5、执行机械操作规程，拒绝违章作业，坚持原则，拒绝违反操作规程的人和事；6、作业前必须对作业人员进行安全交底，对作业人员进行安全教育、学习、加强安全意识。7、夜间作业有足够的灯光照明。8、基础工程施工必须为作业工作创造良好作业环境，除地面四周设置安全防护栏杆外，搭设上下钢管扶梯进入基坑作业，钢管扶梯自地面斜至基坑底，扶梯外侧设高0.6m的护栏，确保工作人员施工上下安全。
