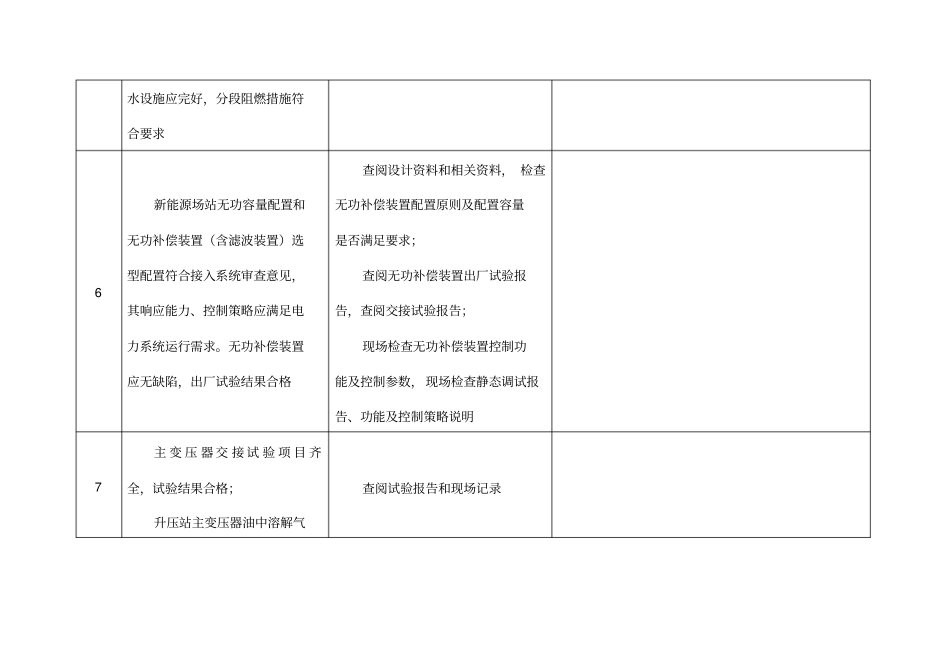

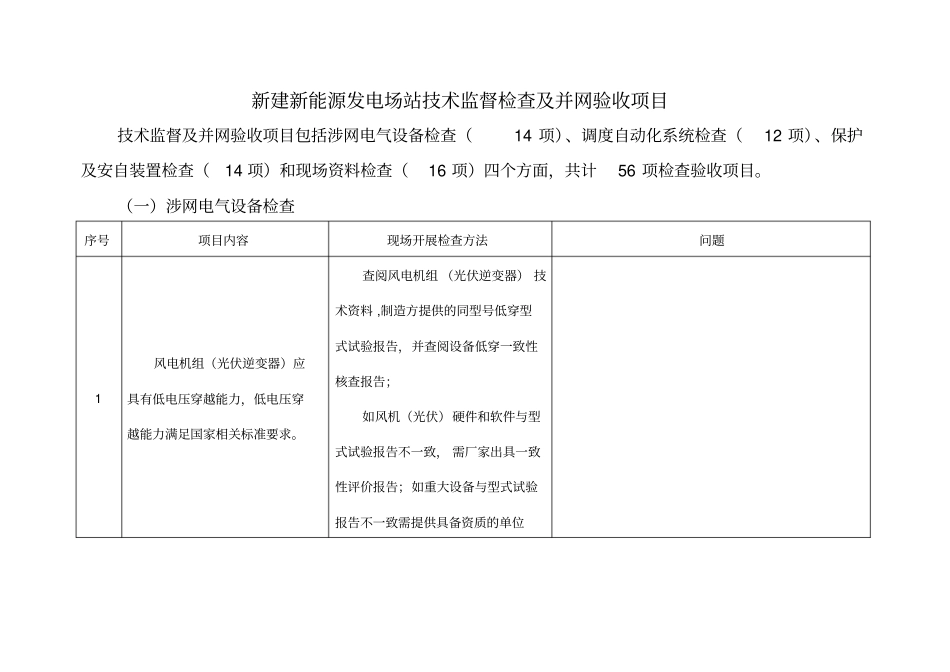

新建新能源发电场站技术监督检查及并网验收项目技术监督及并网验收项目包括涉网电气设备检查（14项）、调度自动化系统检查（12项）、保护及安自装置检查（14项）和现场资料检查（16项）四个方面，共计56项检查验收项目。（一）涉网电气设备检查序号项目内容现场开展检查方法问题1风电机组（光伏逆变器）应具有低电压穿越能力，低电压穿越能力满足国家相关标准要求。查阅风电机组（光伏逆变器）技术资料,制造方提供的同型号低穿型式试验报告，并查阅设备低穿一致性核查报告；如风机（光伏）硬件和软件与型式试验报告不一致，需厂家出具一致性评价报告；如重大设备与型式试验报告不一致需提供具备资质的单位出具的低穿一致性评估报告2风电机组（光伏逆变器）电能质量应满足规程要求（电压偏差、电压变动、闪变、谐波和三相电压不平衡度在规定的范围内）查阅风电机组（光伏逆变器）电能质量测试报告（评审意见，配合现场配置设备）3风机变频器（光伏逆变器）的电压、频率、三相不平衡等涉网的参数定值单齐全查阅设备厂家提供的变频器参数定值单4风力发电机组（光伏逆变器）接地电阻应进行测试，接地电阻应合格现场检查，查阅接地电阻试验报告（4欧姆）5电缆隧道、电缆沟堵漏及排现场检查水设施应完好，分段阻燃措施符合要求6新能源场站无功容量配置和无功补偿装置（含滤波装置）选型配置符合接入系统审查意见，其响应能力、控制策略应满足电力系统运行需求。无功补偿装置应无缺陷，出厂试验结果合格查阅设计资料和相关资料，检查无功补偿装置配置原则及配置容量是否满足要求；查阅无功补偿装置出厂试验报告，查阅交接试验报告；现场检查无功补偿装置控制功能及控制参数，现场检查静态调试报告、功能及控制策略说明7主变压器交接试验项目齐全，试验结果合格；升压站主变压器油中溶解气查阅试验报告和现场记录体色谱分析应按规定进行测试，其数据和产气率结果不应超过注意值；110kV及以上变压器电气试验应合格。8变压器油温度计及远方测温装置应准确、齐全；测温装置应有校验报告；变压器各部位不应有渗漏油现象。查阅现场记录、温度计校验报告，现场检查9变电站高压断路器、隔离开关交接试验项目应齐全，试验结果合格；涉网高压断路器遮断容量、分、合闸时间、继电保护配置应查阅电气预防性试验报告或交接试验报告；查阅断路器文档资料及年度短路容量校核计算书，保护装置文档资料等满足要求，并按规定校核10应进行变电站接地网电气完整性试验，即测试连接与同一接地网的各相邻设备接地线之间的电气导通情况；应进行变电站地网接地电阻测试查阅试验记录，现场检查11新能源场站必须具备可靠的事故照明、重要场所应有事故照明，切换功能正常查阅有关图纸资料，现场检查12新扩建的发变电工程，防误闭锁装置应与主设备同时投运，并有相应的管理制度查阅试验报告、规程制度，现场检查13成套高压开关柜五防功能应查阅试验报告及厂家资料、现场齐全，性能应良好检查14集电系统电缆终端应满足电缆终端交流耐压和雷电冲击耐压水平查阅试验报告及厂家资料、现场检查（二）调度自动化系统检查序号项目内容现场开展检查方法评价依据1新能源场站配置计算机监控系统，接入数据网关机的信息应满足各级调控中心的需要，应具备完整的技术资料及远动信息参数表等查阅远动系统信息表，现场检查相关设备，数据网关交换机按双主模式配置，应支持6个以上主站同时双链路采集，服务器、操作员站等设备应放于机柜内，做好散热措施。服务器、操作员站、调度数据网交换机应使用双电源模块。电源插座应使用PDU专用插座，插头应牢固。连接网线及水晶头应具有屏蔽功能。屏柜及设备应有良好接地。2新能源场站配置有功功率控制系统（AGC），控制调节能力满足电网运行要求及调度要求检查现场有功功率控制系统的后台界面，检查其是否与调度正常通讯3新能源场站配置无功电压控制系统（AVC），控制调节能力满足电网运行要求及调度要求检查现场无功电压控制系统的后台界面，检查其是否与调度正常通讯4新能源场站应配置功率预测系统；查阅风电场（光伏电站）功率预测系统技术资料，检查是否与系新能源场站应具备向电力调度机构...
