施工升降机基础安全专项施工方案VIP免费

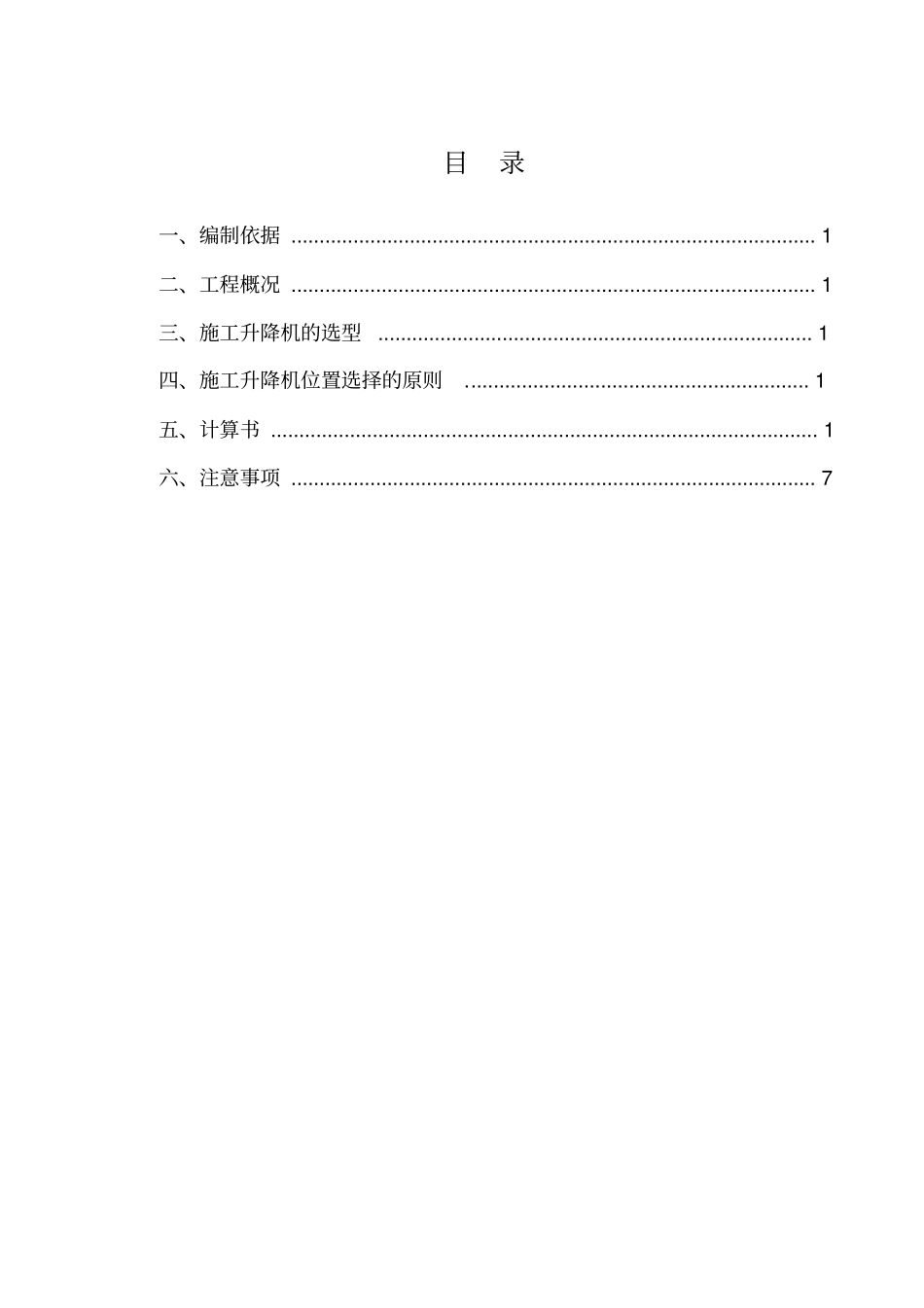

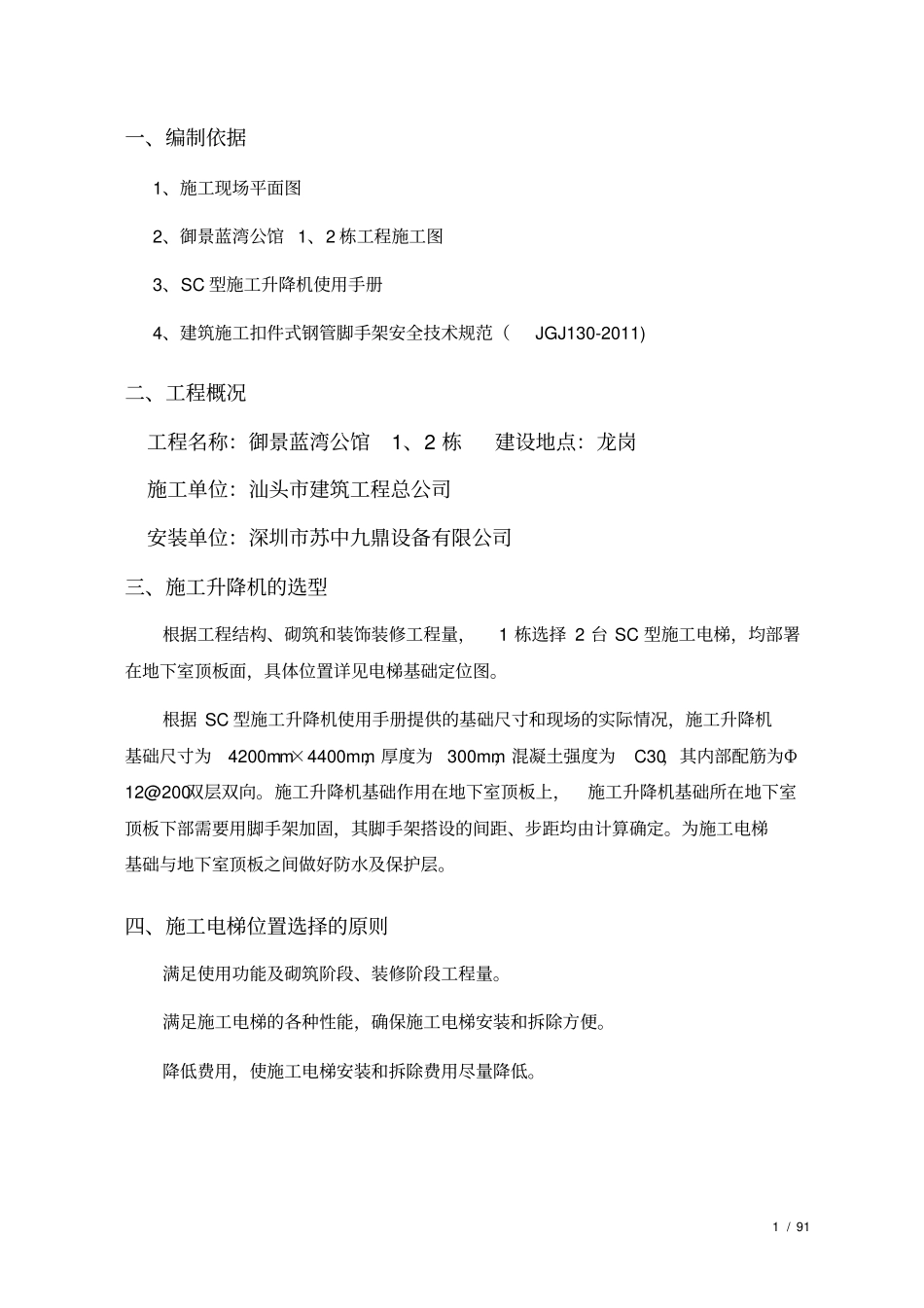

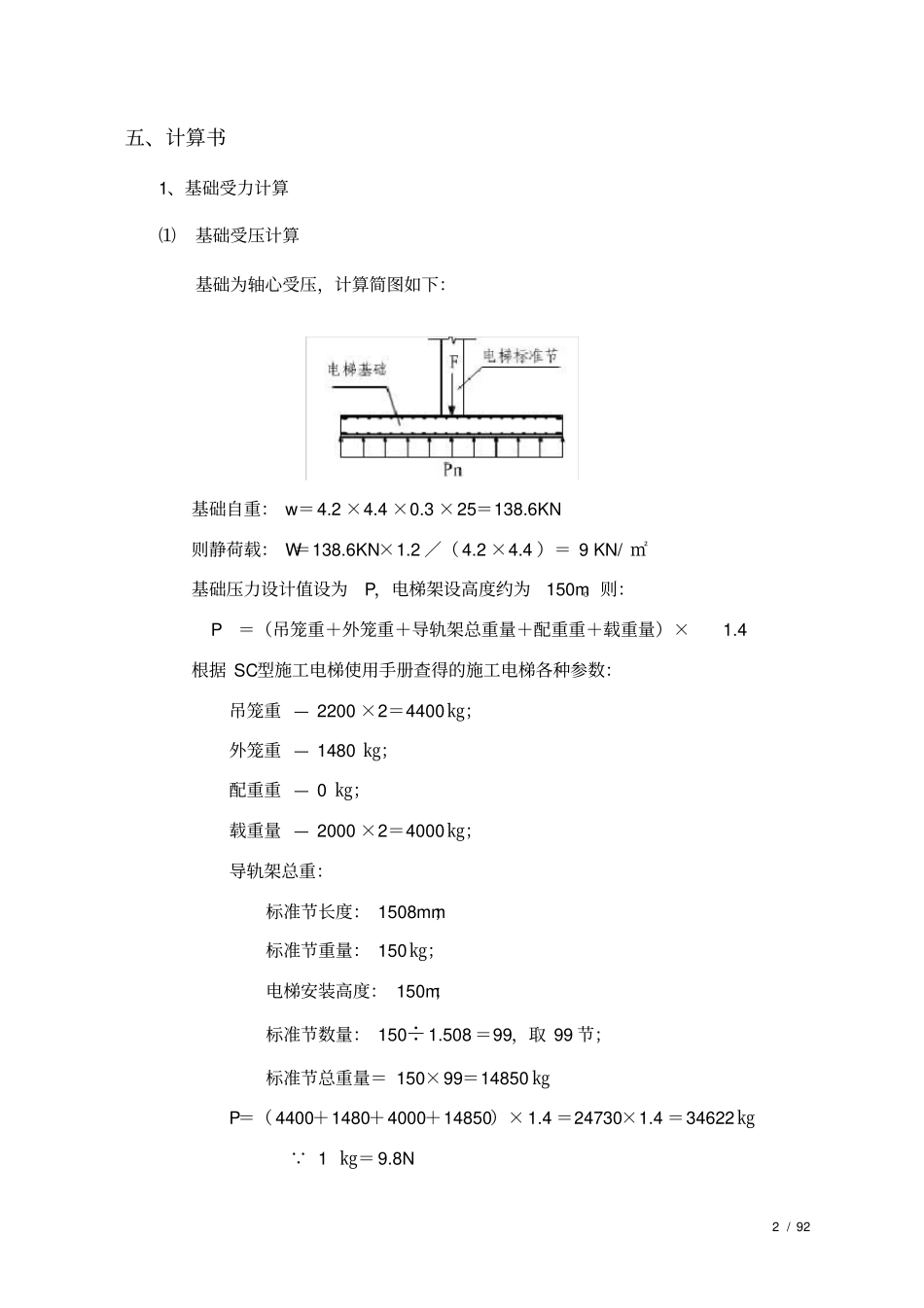

目录一、编制依据.............................................................................................1二、工程概况.............................................................................................1三、施工升降机的选型.............................................................................1四、施工升降机位置选择的原则.............................................................1五、计算书.................................................................................................1六、注意事项.............................................................................................71/91一、编制依据1、施工现场平面图2、御景蓝湾公馆1、2栋工程施工图3、SC型施工升降机使用手册4、建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011)二、工程概况工程名称：御景蓝湾公馆1、2栋建设地点：龙岗施工单位：汕头市建筑工程总公司安装单位：深圳市苏中九鼎设备有限公司三、施工升降机的选型根据工程结构、砌筑和装饰装修工程量，1栋选择2台SC型施工电梯，均部署在地下室顶板面，具体位置详见电梯基础定位图。根据SC型施工升降机使用手册提供的基础尺寸和现场的实际情况，施工升降机基础尺寸为4200mm×4400mm，厚度为300mm，混凝土强度为C30，其内部配筋为Φ12@200双层双向。施工升降机基础作用在地下室顶板上，施工升降机基础所在地下室顶板下部需要用脚手架加固，其脚手架搭设的间距、步距均由计算确定。为施工电梯基础与地下室顶板之间做好防水及保护层。四、施工电梯位置选择的原则满足使用功能及砌筑阶段、装修阶段工程量。满足施工电梯的各种性能，确保施工电梯安装和拆除方便。降低费用，使施工电梯安装和拆除费用尽量降低。2/92五、计算书1、基础受力计算⑴基础受压计算基础为轴心受压，计算简图如下：基础自重：w＝4.2×4.4×0.3×25＝138.6KN则静荷载：W＝138.6KN×1.2／（4.2×4.4）＝9KN/㎡基础压力设计值设为P，电梯架设高度约为150m。则：P＝（吊笼重＋外笼重＋导轨架总重量＋配重重＋载重量）×1.4根据SC型施工电梯使用手册查得的施工电梯各种参数：吊笼重—2200×2＝4400㎏；外笼重—1480㎏；配重重—0㎏；载重量—2000×2＝4000㎏；导轨架总重：标准节长度：1508mm；标准节重量：150㎏；电梯安装高度：150m；标准节数量：150÷1.508＝99，取99节；标准节总重量＝150×99＝14850㎏P＝（4400＋1480＋4000＋14850）×1.4＝24730×1.4＝34622㎏ 1㎏＝9.8N3/93∴34622㎏＝339.3KN地基静pn＝P／A＝339.3÷（4.2×4.4）＝18.36KN/㎡则地基总静反力为W＋pn＝27.36KN/㎡基础验算：基础砼强度等级为C30，轴心抗压强度fc＝15.7N/mm2，轴心抗拉强度ft＝1.57N/mm2，底面积S＝4.2×4.4＝18.48㎡。考虑动载、自重误差及风载对基础的影响，取基础承载系数n＝2。基础承载P＝G×2＝339.3×2＝678.6KN基础底面积验算，轴心受压基础基底面积满足要求。S≥（P＋F）／fc＝（678.6＋125.4）／（15.7×103）＝0.051m2（满足要求）⑵基础受弯计算基础底板在地基静反力作用下，在纵横两个方向都将产生弯矩，计算两个方向的弯矩时，把基础视为固定在标准节周边的四面挑出的悬臂板，基础受弯计算简图如下：沿基础长边方向，标准节边截面I－I弯矩MI＝pnl(b－hc)2／8＝29.29×4.2×(4.4－1.1)2／8＝152KN·m＝1.52×103N·mm沿基础短边方向MI＝pnb(l－bc)2／8＝29.29×4.4×(4.2－0.6)2／8＝165KN·m＝1.65×103N·mm⑶配筋面积计算，公式如下：4/94依据《混凝土结构设计规范》GB50010－2002式中α1——系数，混凝土强度不超过C50时，α1取为1.0，混凝土强度为C80时，α1取为0.94，期间按线性内插法确定：fc——混凝土抗压强度设计值，取15.7kPa；ho——基础的计算高度，取保护层厚度为20mm，考虑钢筋直径为20mm，故ho＝270。经过计算得：αs＝1.57×125.4／(1.0×15.7×3.8×103×2702)＝0.038ξ＝1－(1－2×0.038)α5＝0.039γs＝1－0.039／2＝0.981As＝1.42×108／(0.981×270×300)＝1787.04mm2。配筋率为ρ＝0.1...
