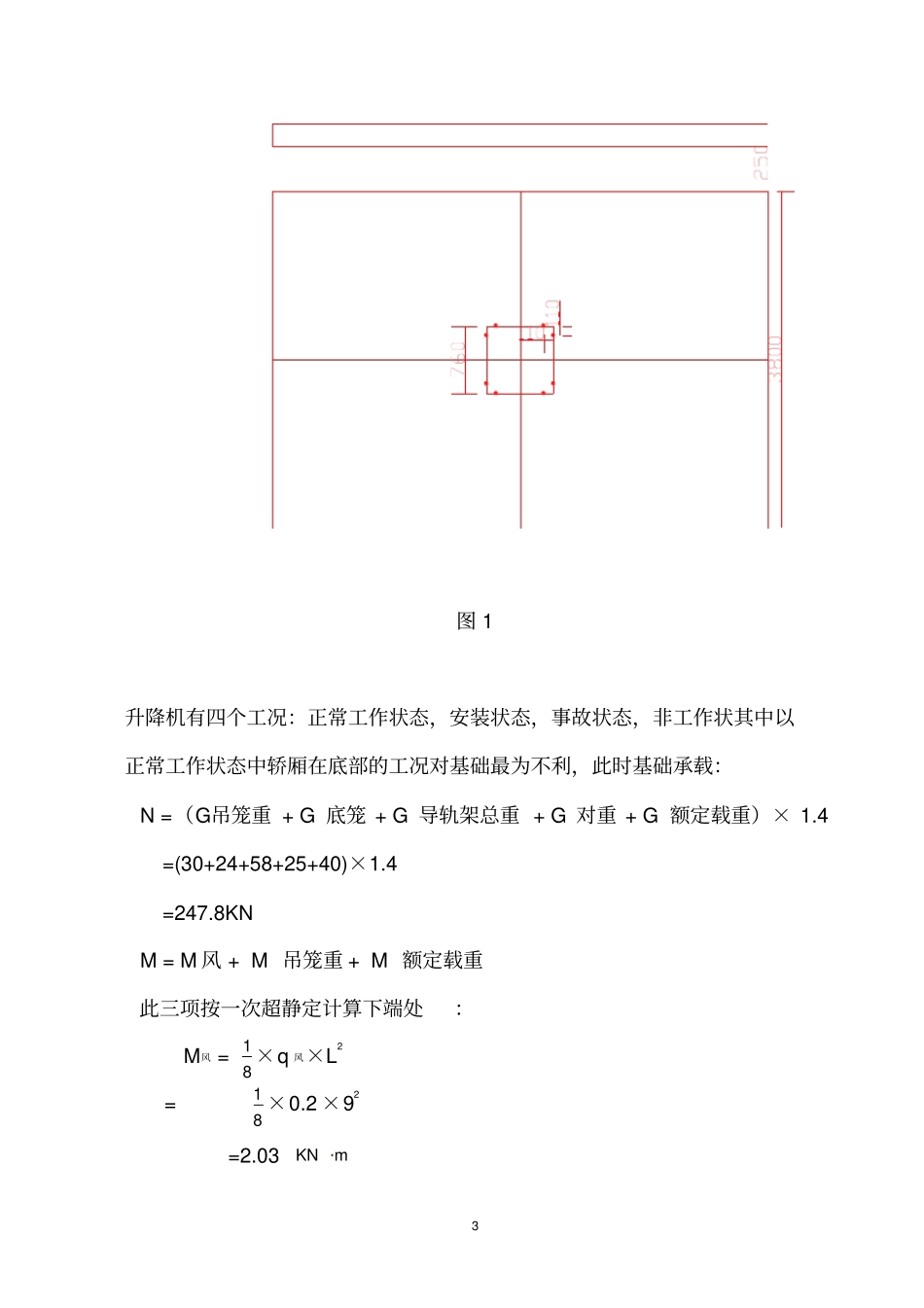

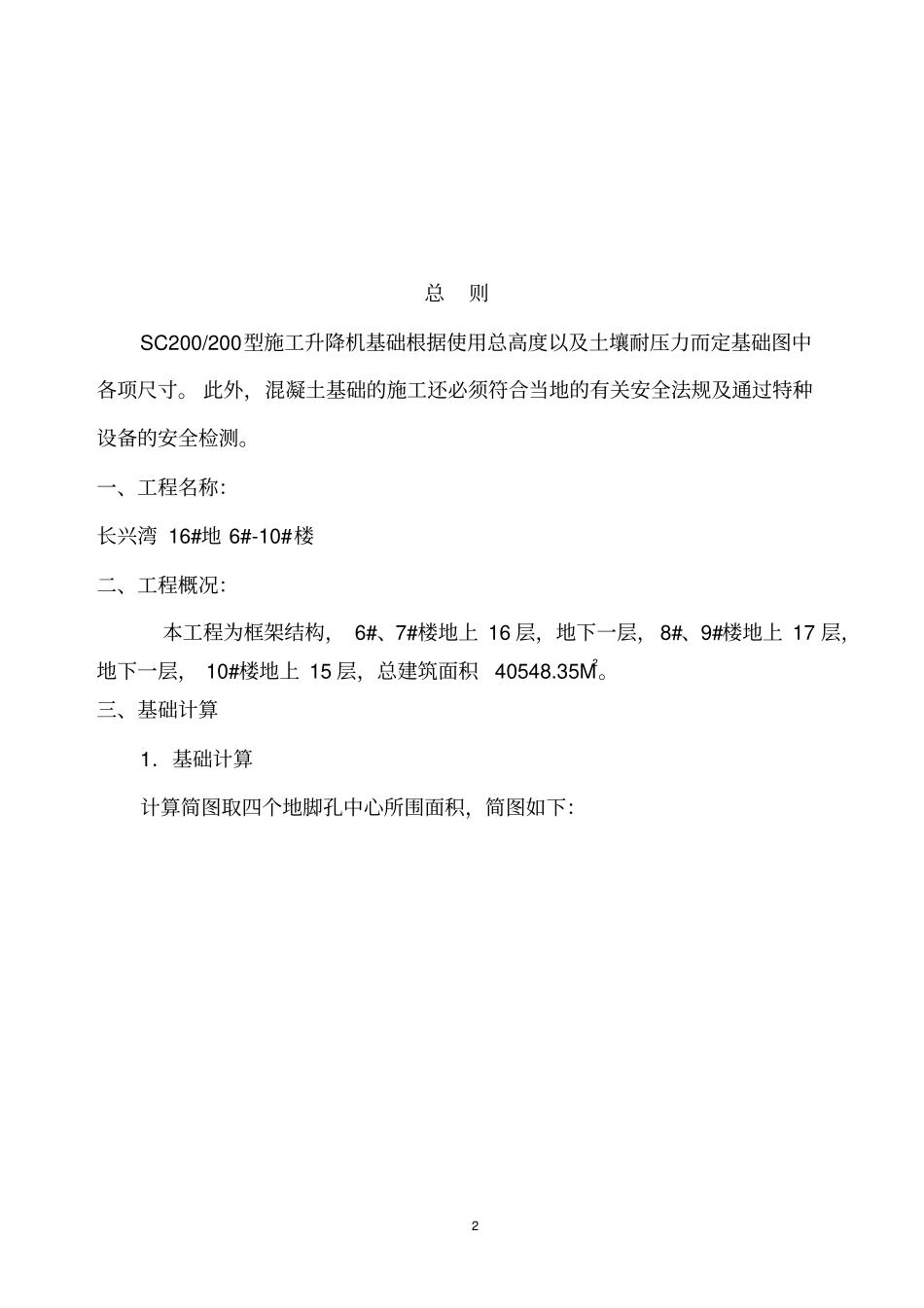

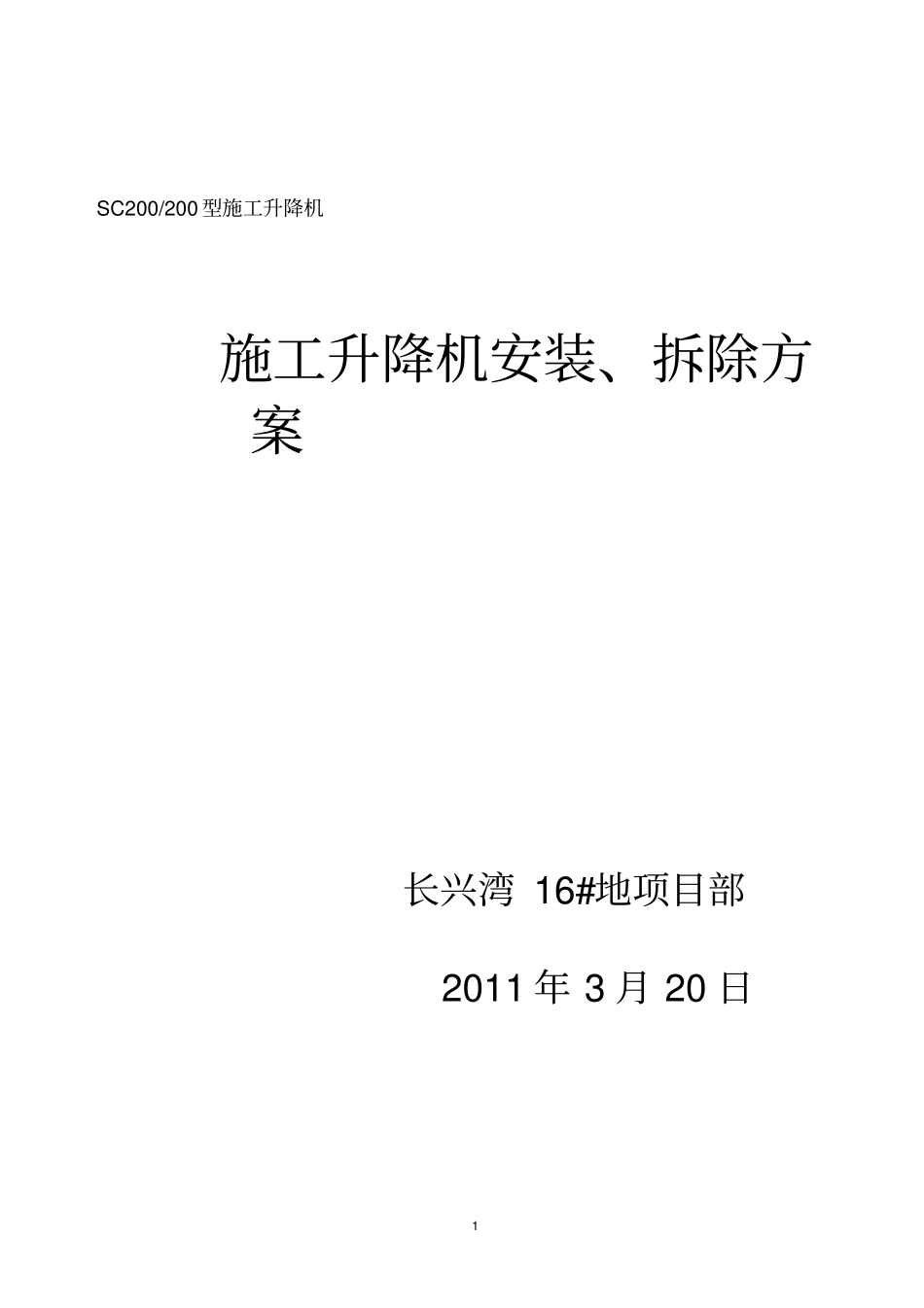

1SC200/200型施工升降机施工升降机安装、拆除方案长兴湾16#地项目部2011年3月20日2总则SC200/200型施工升降机基础根据使用总高度以及土壤耐压力而定基础图中各项尺寸。此外，混凝土基础的施工还必须符合当地的有关安全法规及通过特种设备的安全检测。一、工程名称：长兴湾16#地6#-10#楼二、工程概况：本工程为框架结构，6#、7#楼地上16层，地下一层，8#、9#楼地上17层，地下一层，10#楼地上15层，总建筑面积40548.35M2。三、基础计算1．基础计算计算简图取四个地脚孔中心所围面积，简图如下：3图1升降机有四个工况：正常工作状态，安装状态，事故状态，非工作状其中以正常工作状态中轿厢在底部的工况对基础最为不利，此时基础承载：N=（G吊笼重+G底笼+G导轨架总重+G对重+G额定载重）×1.4=(30+24+58+25+40)×1.4=247.8KNM=M风+M吊笼重+M额定载重此三项按一次超静定计算下端处：M风=81×q风×L2=81×0.2×92=2.03mKN4M吊笼重+M额定载重=21M0(1-3))3(22LL=21(261.108)(1-43)=3.6mKNM=2.03+3.6=5.63mKN根据以上外载N、M作以下验算：2．底面积验算DPGN式中:N=247.8KNG----基础混凝土重G=VR=2.50.253.85.6=133KN[P]----基础允许承载能力一般为100mKNP=DGN=8.36.51338.247=17.89KN<[P]3．基础底面上的应力σmaxBAGN+BAM268.36.51338.247+8.36.563.56218.178mKN2σminBAGN-BAM268.36.51338.247-8.36.563.56217.61mKN2満足条件：σmax1.2[P]maxmin=178.1861.17=0.97>0.254．板厚验算混凝土板上平面到最下面钢筋距离为h0,则：h0pLCbRQK75.05式中:K：冲切强度参数取2.2QC：单边冲切破坏载荷QC=Cmax=(1.513.8-1.0582)×18.178=83.958KNRL：抗拉强度500#水泥RL=2.45Nmm2bp：冲切锥体bp=b+h0=760+(250-35)=975mmh0=97545.275.01100002.2=135.078mm満足设计要求四、基础图:见下图五、基础设置方案方案：混凝土基础在地面上。6六、附墙架计算附墙架作用建筑物上力F的计算：F=NBL05.2600001N=0.102kg附墙架与墙壁的连接型式1．墙壁上的预埋件相连接2．用穿墙螺栓固定3．预埋螺栓4．钢结构焊接根据现场的实际施工进度以及现场的预埋位置是或准确来确定各附墙架的连接型式。七、升降机安装（一）升降机安装前的准备为尽快安装施工升降机，降低安装成本，应进行必要的前期准备工作。1．安装地点的选择以方便施工需要而定，但必须符合劳动安全监察机关的有关规定，施工升降机的安装必须是由持有劳动部门认可的施工升降机安装许可证的单位承担安装。2．安装工地应具备能量足够的电源，并必须配备一个专供升降机用的电源箱，每个吊笼均应由一开关控制，供电情况参见升降机性能参数表。工地专用电源箱应直接从工地变电室引入电源，距离不应超过30m，一般每个吊笼用一根大于4×25mm2（三电驱动）或大于4×16mm2（二电机）的铜线电缆连接，如距离过长应适当增加电缆的截面积。3．具备合适的起重设备及安装工具，同时具备运输和堆置升降机零件的道路及场地。4．用户应按要求制作基础，留出预埋孔。75．确定附墙架与建筑物连接方案，按需要准备好预埋件或固定件等。6．根据用户需要，自备站台附件，如：过桥板，安全栏杆，站台层门由施工单位根据现场情况自做或可向厂方订购，层门应设置安全开关，其开启只能由电梯出口人员控制。7．根据装箱单清点货物，检查有无损坏，以做到安装时部件齐，防止临时缺这缺那。（二）安装工具及辅助件1．按照要求制作一些4~12mm厚的钢垫片，用来垫入底盘，调整导轨架垂直度。2．除随机配备的专用工具外，用户需准备一套安装工具。（三）安全安装技术措施1．参与安装的人员必须熟悉升降机的性能，结构特点，并能熟练地操作，能熟练地排除故障，受过专门培训，安装过程中，必须由专人负责，统一指挥。2．安装场地应清理干净，并用标志杆等围起来禁止非工作人员入内。3．防止安装地点上方掉落物体，必要时应加安全网。4．升降机运行时，人员的头，手绝不能露出安全栏以外。5．如果有人在导轨架上或附墙架上工作时，绝不允许开动升降机，当吊笼升起时严禁进入底笼内。6．吊笼上的所有零部件，必须放置平稳，不得露出安全栏杆。7．利用吊杆进行安装时，不允许超载，吊杆只可用来安装...
