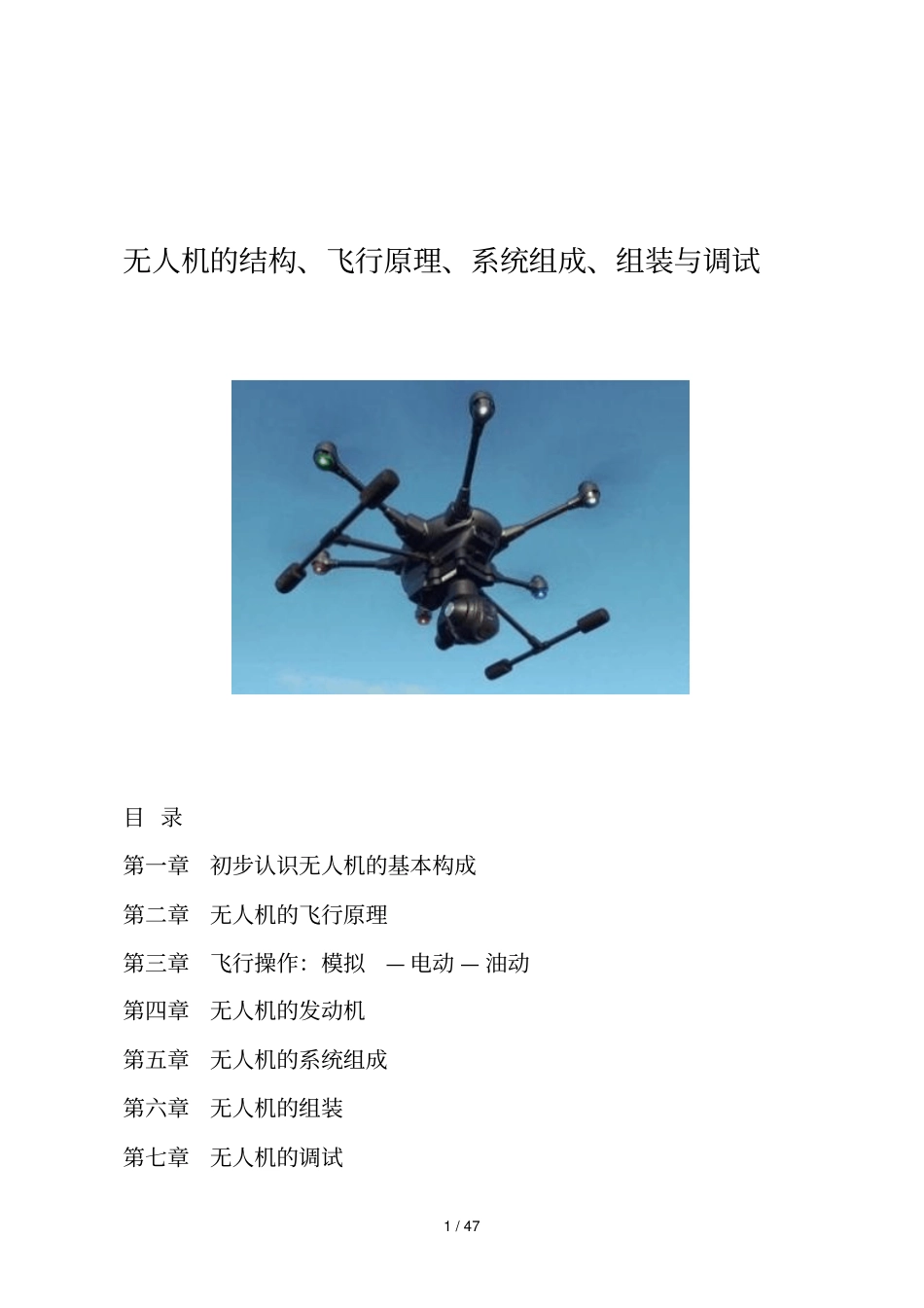

无人机结构、飞行原理、系统组成、组装与调试VIP免费

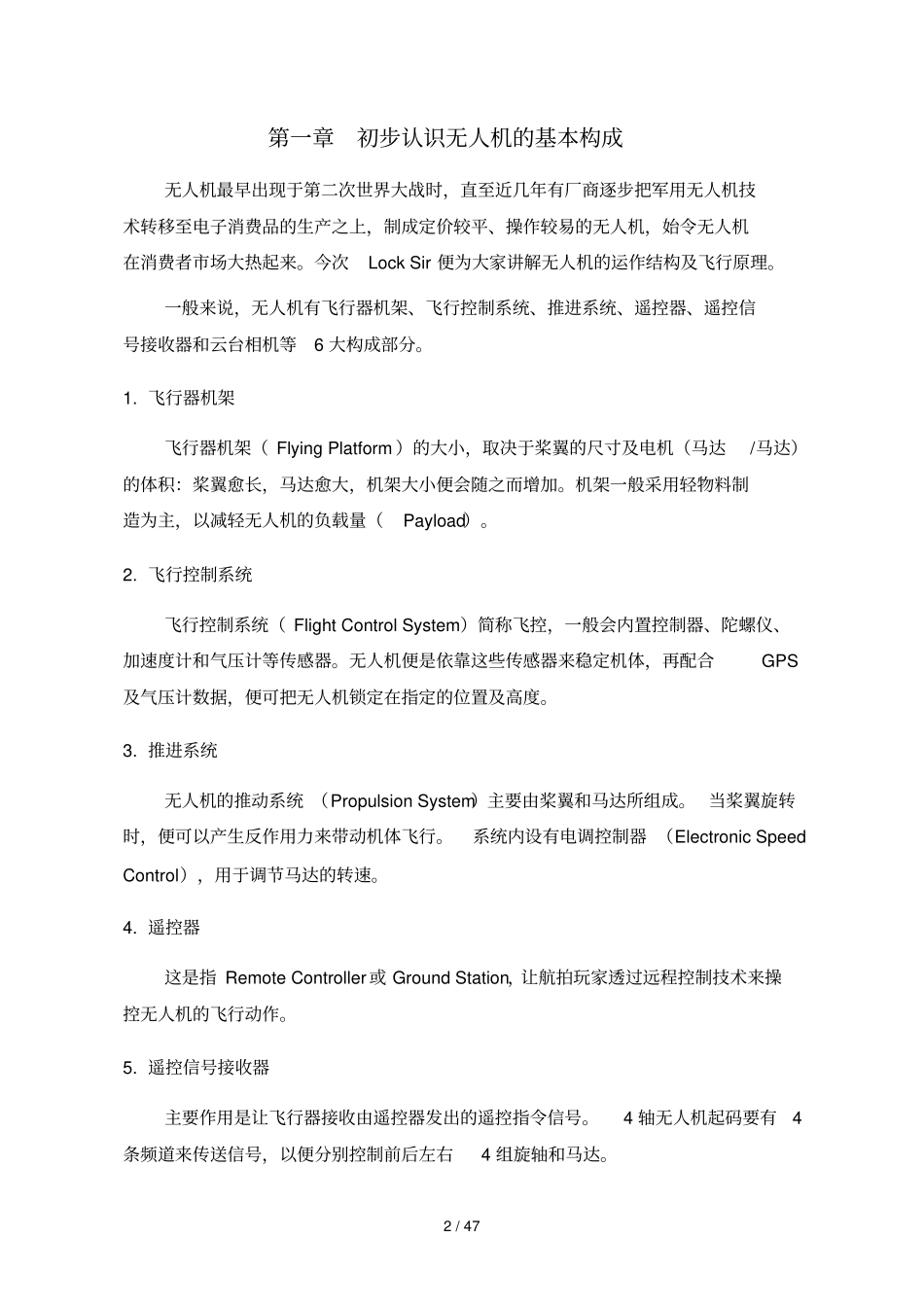

1/47无人机的结构、飞行原理、系统组成、组装与调试目录第一章初步认识无人机的基本构成第二章无人机的飞行原理第三章飞行操作：模拟—电动—油动第四章无人机的发动机第五章无人机的系统组成第六章无人机的组装第七章无人机的调试2/47第一章初步认识无人机的基本构成无人机最早出现于第二次世界大战时，直至近几年有厂商逐步把军用无人机技术转移至电子消费品的生产之上，制成定价较平、操作较易的无人机，始令无人机在消费者市场大热起来。今次LockSir便为大家讲解无人机的运作结构及飞行原理。一般来说，无人机有飞行器机架、飞行控制系统、推进系统、遥控器、遥控信号接收器和云台相机等6大构成部分。1.飞行器机架飞行器机架（FlyingPlatform）的大小，取决于桨翼的尺寸及电机（马达/马达）的体积：桨翼愈长，马达愈大，机架大小便会随之而增加。机架一般采用轻物料制造为主，以减轻无人机的负载量（Payload）。2.飞行控制系统飞行控制系统（FlightControlSystem）简称飞控，一般会内置控制器、陀螺仪、加速度计和气压计等传感器。无人机便是依靠这些传感器来稳定机体，再配合GPS及气压计数据，便可把无人机锁定在指定的位置及高度。3.推进系统无人机的推动系统（PropulsionSystem）主要由桨翼和马达所组成。当桨翼旋转时，便可以产生反作用力来带动机体飞行。系统内设有电调控制器（ElectronicSpeedControl），用于调节马达的转速。4.遥控器这是指RemoteController或GroundStation，让航拍玩家透过远程控制技术来操控无人机的飞行动作。5.遥控信号接收器主要作用是让飞行器接收由遥控器发出的遥控指令信号。4轴无人机起码要有4条频道来传送信号，以便分别控制前后左右4组旋轴和马达。3/476.云台相机目前无人机所用的航拍相机，除无人机厂商预设于飞行器上的相机外，有部分机型容许用户自行装配第三方相机，例如GoProHero4运动相机或CanonEOS5D系列单眼相机，惟近年亦有厂商提倡采用M4/3无反单眼（如：PanasonicLUMIXGH4）作航拍用途。航拍相机主要透过云台（Gimbal）装设于飞行器之上。云台可说是整个航拍系统中最重要的部件，航拍视频的画面是否稳定，便全要看云台的表现如何。云台一般会内置有两组电机，分别负责云台的上下摆动和左右摇动，让架设在云台上的摄像机可维持旋转轴不变，令航拍画面不会因飞行器震动而晃动起来。第二章无人机的飞行原理本章介绍一些基本物理观念，在此只能点到为止，如果你在学校已上过了或没兴趣学，请跳过这一章直接往下看。第一节速度与加速度速度即物体移动的快慢及方向，我们常用的单位是每秒多少公尺﹝公尺/秒﹞。加速度即速度的改变率，我们常用的单位是﹝公尺/秒/秒﹞，如果加速度是负数，则代表减速。第二节牛顿三大运动定律第一定律：除非受到外来的作用力，否则物体的速度(v)会保持不变。没有受力即所有外力合力为零，当飞机在天上保持等速直线飞行时，这时飞机所受的合力为零，与一般人想象不同的是，当飞机降落保持相同下沉率下降，这时升力与重力的合力仍是零，升力并未减少，否则飞机会越掉越快。4/47第二定律：某质量为m的物体的动量(p=mv)变化率是正比于外加力F并且发生在力的方向上。此即着名的F=ma公式，当物体受一个外力后，即在外力的方向产生一个加速度，飞机起飞滑行时引擎推力大于阻力，于是产生向前的加速度，速度越来越快阻力也越来越大，迟早引擎推力会等于阻力，于是加速度为零，速度不再增加，当然飞机此时早已飞在天空了。第三定律：作用力与反作用力是数值相等且方向相反。你踢门一脚，你的脚也会痛，因为门也对你施了一个相同大小的力第三节力的平衡作用于飞机的力要刚好平衡，如果不平衡就是合力不为零，依牛顿第二定律就会产生加速度，为了分析方便我们把力分为X、Y、Z三个轴力的平衡及绕X、Y、Z三个轴弯矩的平衡。轴力不平衡则会在合力的方向产生加速度，飞行中的飞机受的力可分为升力、重力、阻力、推力﹝如图1-1﹞，升力由机翼提供，推力由引擎提供，重力由地心引力产生，阻力由空气产生，我们可以把力分解为两个方向的力，称x及y方向﹝当然还有一个z方向，但对飞机不是很重要，除非是在转弯中﹞，飞机等...
