无机保温砂浆施工方案概要VIP免费

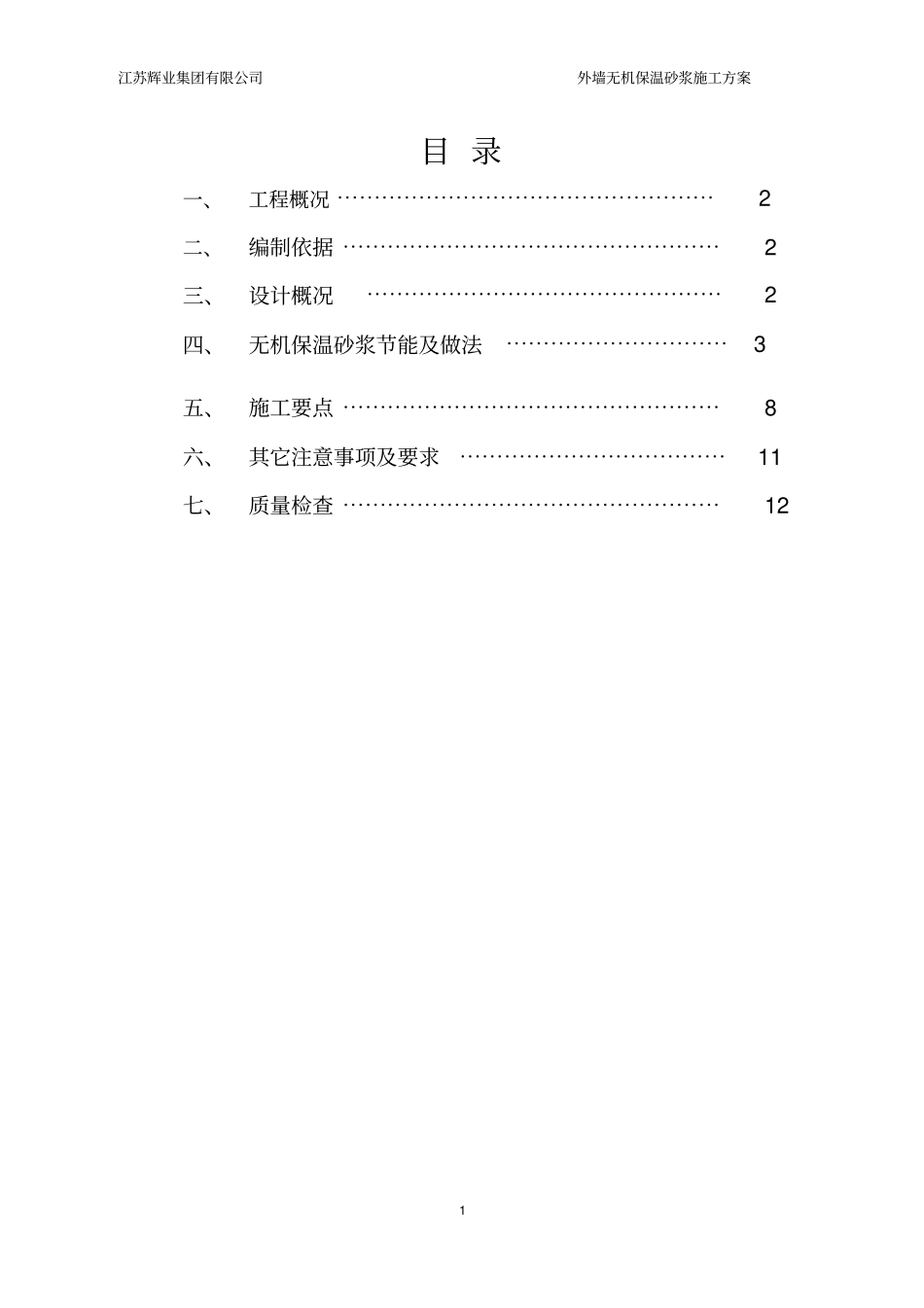

江苏辉业集团有限公司外墙无机保温砂浆施工方案1目录一、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2二、编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2三、设计概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2四、无机保温砂浆节能及做法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3五、施工要点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8六、其它注意事项及要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11七、质量检查⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12江苏辉业集团有限公司外墙无机保温砂浆施工方案2一、工程概况1、工程名称：东郡丽水安居区B区；2、工程地址：如皋市如城镇仙鹤社区三组3、建设单位：如皋市如城新农村投资有限公司；4、监理单位：江苏腾飞工程项目管理有限公司；5、施工单位：江苏辉业集团有限公司；6、设计单位：上海中福建筑设计院；7、本标段总建筑面积：144519.28㎡，地下车库一层，建筑面积34414.67㎡，框架-剪力墙结构。二、编制依据《建筑工程施工质量验收统一标准》GB50300-2013；《建筑节能工程施工质量验收规范》GB50411-2007《住宅工程质量通病控制标准》J10687－2006《江苏省住宅工程质量通病防治措施DGJ32/J16－2005《建筑外保温构造图集》苏J-T16-2006(六)《外墙外保温工程技术规程》JGJ144-2004《民用建筑节能工程现场热工性能检测标准》DGJ32/J23—2006《外墙外保温系统应用技术规程》苏JG/T016-2008《TF无机保温砂浆外墙保温构造》11CJ31三、设计概况3.1标高：各栋号±0.00相当于（以1985年国家高程+5.65m）绝对高程具体见结构设计总说明,室内外高差0.15米。3.2墙体：1、±0.000以上采用长江淤泥烧结多空砖（KM1）干容重不大于1200kg/m3,强度等级不小于MU5；M5混合砂浆砌筑；±0.000以下均采用实心混凝土实心砖块，强度等级为MU10；M10水泥砂江苏辉业集团有限公司外墙无机保温砂浆施工方案3浆砌筑;墙厚以图纸为准。(见《技术核定单17》3.3墙面：外墙做法1：（1层至3层为干挂大理石）基层墙体刷界面处理剂一道20厚1：2水泥砂浆找平40厚无机保温砂浆外墙干挂大理石外墙做法2：（真石漆无保温）基层墙体刷界面处理剂一道20厚1：2水泥砂浆找平外墙腻子批嵌、真石漆外墙做法3：用于4#楼至6#楼（真石漆）基层墙体刷界面处理剂一道20厚1：2水泥砂浆找平（见《设计交底22》）40厚无机保温砂浆5厚玻纤网布+聚合物水泥砂浆抺面四、无机保温砂浆节能及做法1、无机（玻化微珠）外墙外保温节能体系简介及性能指标（1）涂料饰面无机保温砂浆外墙外保温系统应由界面层、无机保温砂浆保温层、抗裂防护层和涂料饰面层构成见下图，无机保温砂浆经现场拌合后喷涂或施抹在基层上形成保温层，抗裂防护层中满铺耐碱网格布。江苏辉业集团有限公司外墙无机保温砂浆施工方案4（2）性能指标：无机保温砂浆外墙外保温系统的性能指标项目性能指标耐候性经80次高温(70℃)-淋水(15℃)循环和20次加热(50℃)-冷冻(-20℃)循环后不得出现开裂、空鼓或脱落。抗裂防护层与保温层的拉伸粘结强度不应小于0.12MPa，破坏界面应位于保温层吸水量，g/㎡≤1000抗冲击强度C型普通型（单网），3J冲击合格加强型（双网），10J冲击合格T型3J冲击合格抗风压值不小于工程项目的风荷载设计值耐冻融10次循环后表面无裂纹、空鼓、起泡、剥离现象水蒸气湿流密度，g/(m2·h)≥0.85不透水性（2h）试样防护层内侧无水渗透系统抗拉强度，MPa≥0.12，并且破坏部位不得位于各层界面饰面砖粘结强度(T型)，MPa≥0.40抗震性能(T型)设防烈度等级下饰面砖及保温系统无脱落火反应性燃烧试验结束后，试件厚度变化不超过10%注：C型为涂料饰面，T型为面砖饰面。系统组成材料界面砂浆江苏辉业集团有限公司外墙无机保温砂浆施工方案5界面砂浆性能指标项目单位指标压剪粘结强度原强度MPa≥0.7耐水MPa≥0.5耐冻融MPa≥0.5可操作时间h1.5～4.0无机保温砂浆无机保温砂浆硬化后的性能指标项目指标Ⅰ型Ⅱ型干表观密度kg/m3≤300301～400导热系数W/(m·K)≤0.070≤0.085蓄热系数W/(m2·K)≥1.5≥2.0抗压强度（28d）kPa≥250≥450压剪粘结强度(28d)，kPa≥60≥80抗拉强度MPa≥0.10≥0.15线性收缩率%≤0.3软化系数(28d)-≥0.6吸水率（V/V）%≤10抗冻性-质量损失率应不大于5%...
