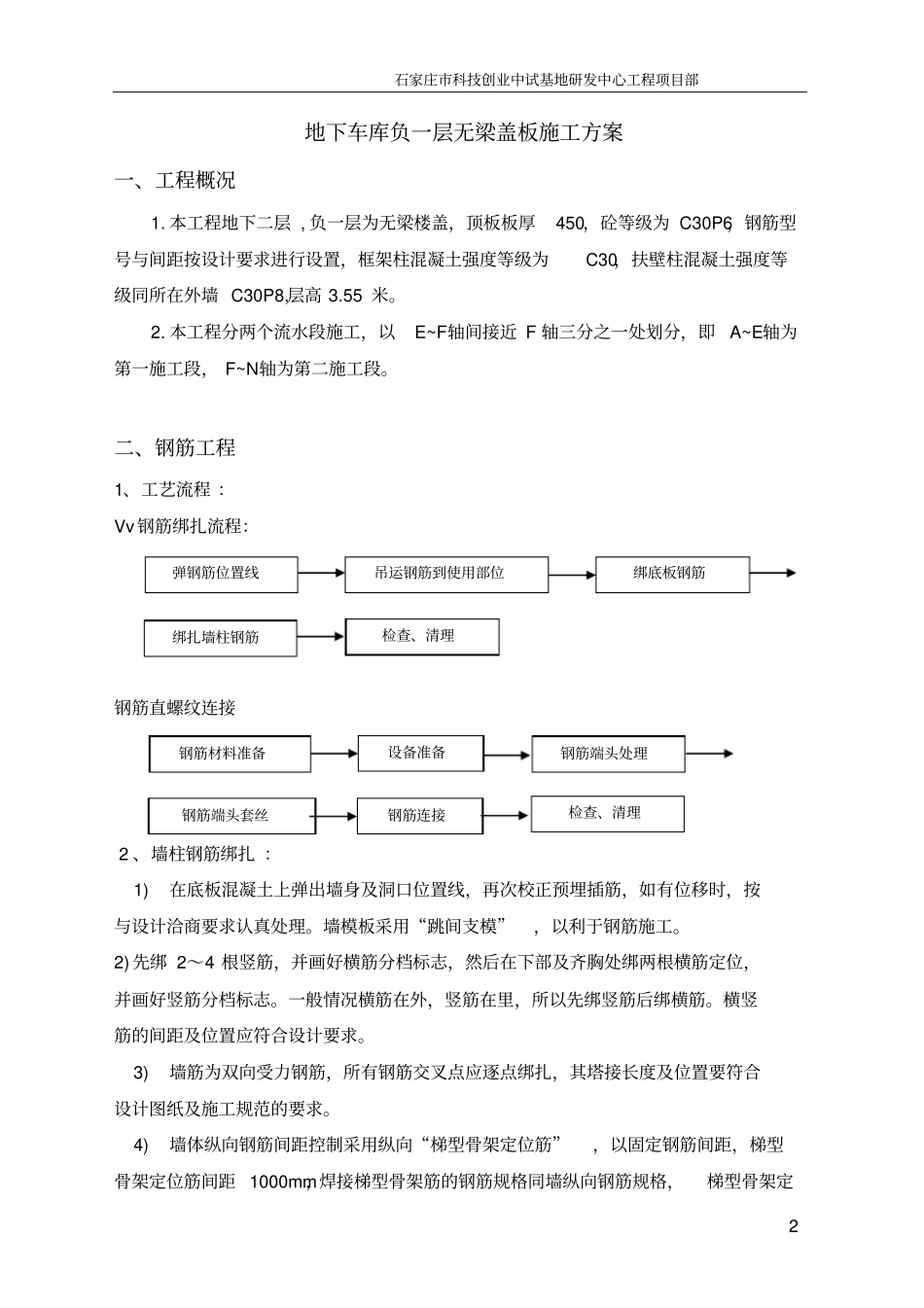

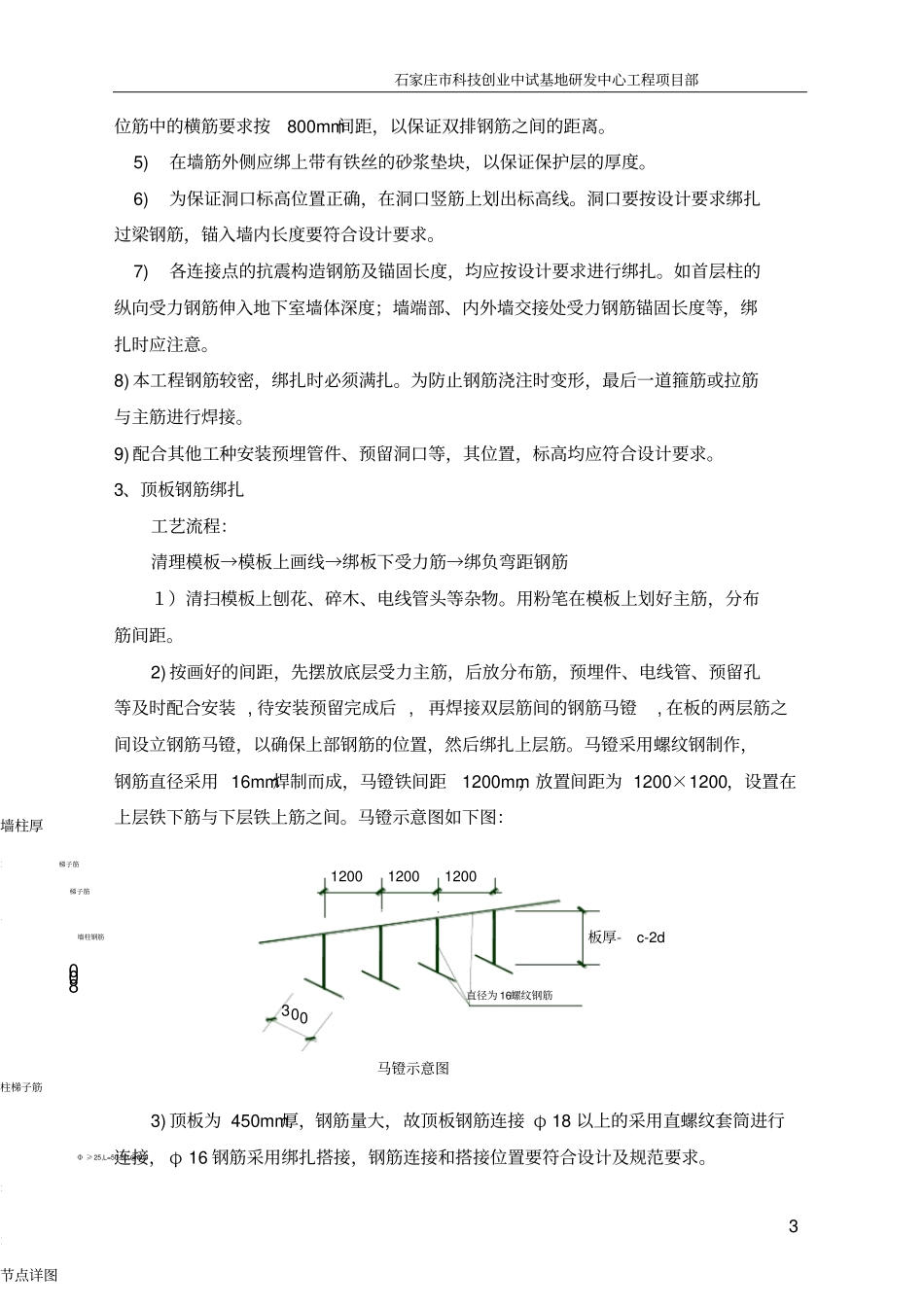

石家庄市科技创业中试基地研发中心工程项目部1石家庄科技创业中试基地研发中心地下室无梁盖板专项施工方案编制人：审核人：审批人：江苏省苏中建设集团股份有限公司中试基地项目部2014年1月石家庄市科技创业中试基地研发中心工程项目部2地下车库负一层无梁盖板施工方案一、工程概况1.本工程地下二层,负一层为无梁楼盖，顶板板厚450，砼等级为C30P6，钢筋型号与间距按设计要求进行设置，框架柱混凝土强度等级为C30，扶壁柱混凝土强度等级同所在外墙C30P8,层高3.55米。2.本工程分两个流水段施工，以E~F轴间接近F轴三分之一处划分，即A~E轴为第一施工段，F~N轴为第二施工段。二、钢筋工程1、工艺流程：Vv钢筋绑扎流程：钢筋直螺纹连接2、墙柱钢筋绑扎：1)在底板混凝土上弹出墙身及洞口位置线，再次校正预埋插筋，如有位移时，按与设计洽商要求认真处理。墙模板采用“跳间支模”，以利于钢筋施工。2)先绑2～4根竖筋，并画好横筋分档标志，然后在下部及齐胸处绑两根横筋定位，并画好竖筋分档标志。一般情况横筋在外，竖筋在里，所以先绑竖筋后绑横筋。横竖筋的间距及位置应符合设计要求。3)墙筋为双向受力钢筋，所有钢筋交叉点应逐点绑扎，其塔接长度及位置要符合设计图纸及施工规范的要求。4)墙体纵向钢筋间距控制采用纵向“梯型骨架定位筋”，以固定钢筋间距，梯型骨架定位筋间距1000mm，焊接梯型骨架筋的钢筋规格同墙纵向钢筋规格，梯型骨架定钢筋材料准备设备准备钢筋端头处理钢筋端头套丝钢筋连接检查、清理弹钢筋位置线吊运钢筋到使用部位绑底板钢筋检查、清理绑扎墙柱钢筋石家庄市科技创业中试基地研发中心工程项目部3位筋中的横筋要求按800mm间距，以保证双排钢筋之间的距离。5)在墙筋外侧应绑上带有铁丝的砂浆垫块，以保证保护层的厚度。6)为保证洞口标高位置正确，在洞口竖筋上划出标高线。洞口要按设计要求绑扎过梁钢筋，锚入墙内长度要符合设计要求。7)各连接点的抗震构造钢筋及锚固长度，均应按设计要求进行绑扎。如首层柱的纵向受力钢筋伸入地下室墙体深度；墙端部、内外墙交接处受力钢筋锚固长度等，绑扎时应注意。8)本工程钢筋较密，绑扎时必须满扎。为防止钢筋浇注时变形，最后一道箍筋或拉筋与主筋进行焊接。9)配合其他工种安装预埋管件、预留洞口等，其位置，标高均应符合设计要求。3、顶板钢筋绑扎工艺流程：清理模板→模板上画线→绑板下受力筋→绑负弯距钢筋１）清扫模板上刨花、碎木、电线管头等杂物。用粉笔在模板上划好主筋，分布筋间距。2)按画好的间距，先摆放底层受力主筋，后放分布筋，预埋件、电线管、预留孔等及时配合安装,待安装预留完成后,再焊接双层筋间的钢筋马镫,在板的两层筋之间设立钢筋马镫，以确保上部钢筋的位置，然后绑扎上层筋。马镫采用螺纹钢制作，钢筋直径采用16mm焊制而成，马镫铁间距1200mm，放置间距为1200×1200，设置在上层铁下筋与下层铁上筋之间。马镫示意图如下图：梯子筋800柱梯子筋墙柱钢筋梯子筋墙柱厚节点详图Ф≥25,L=50-80,@800直径为16螺纹钢筋120012001200300马镫示意图板厚-c-2d3)顶板为450mm厚，钢筋量大，故顶板钢筋连接φ18以上的采用直螺纹套筒进行连接，φ16钢筋采用绑扎搭接，钢筋连接和搭接位置要符合设计及规范要求。石家庄市科技创业中试基地研发中心工程项目部44)绑扎一般用顺扣或八字扣，板筋绑扎必须画线，进行尺寸定位，绑扎时按分好的尺寸线进行绑扎，绑扎时必须满扎，不准跳格，以防止钢筋变形；顶板下设保护层垫块间距1米。5)绑扎负弯矩钢筋，每个扣均要绑扎。最后在主筋下垫砂浆垫块。6）无梁楼盖柱帽范围设附加钢筋，钢筋型号与间距按设计要求进行设置。钢筋绑扎成型后派专人看守，禁止施工人员直接在钢筋上面行走，并派专人负责检修。在操作面通过或泵管部位同样设置上述长马镫，上铺钢跳板，以利成型钢筋的成品保护。4、楼梯钢筋绑扎：工艺流程；画位置线→绑主筋→绑分部筋→绑踏步筋1)在楼梯段底模上画主筋和分布筋的位置线。2)根据设计图纸主筋、分布筋的方向，先绑扎主筋后绑扎分布筋，每个交点均应绑扎，如果有楼梯梁时，先绑梁后绑板筋，板筋要锚固到梁内。3)底板筋绑完，待踏步模板吊帮支好...
