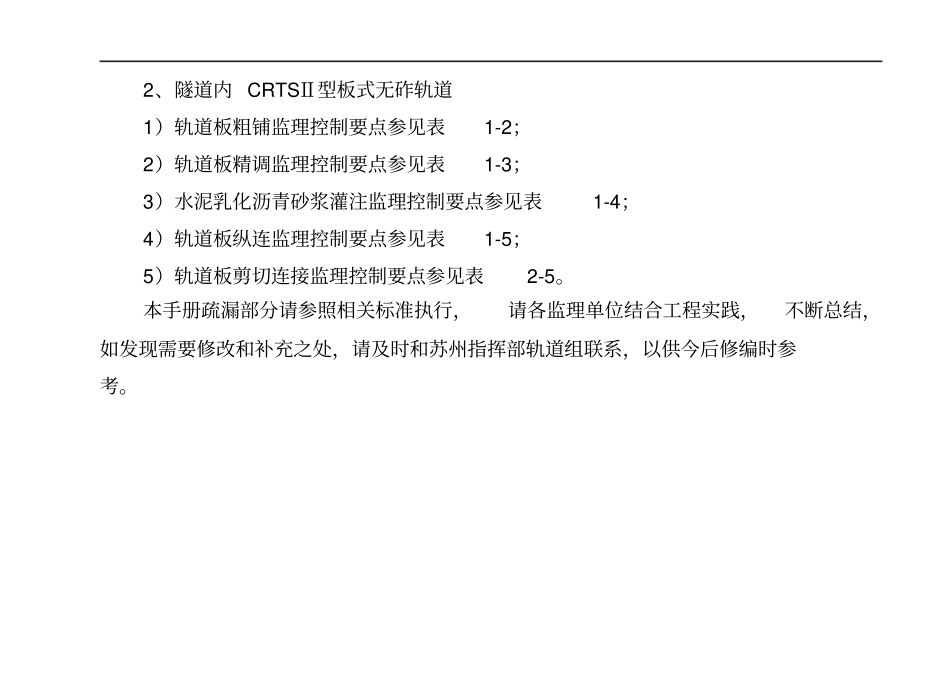

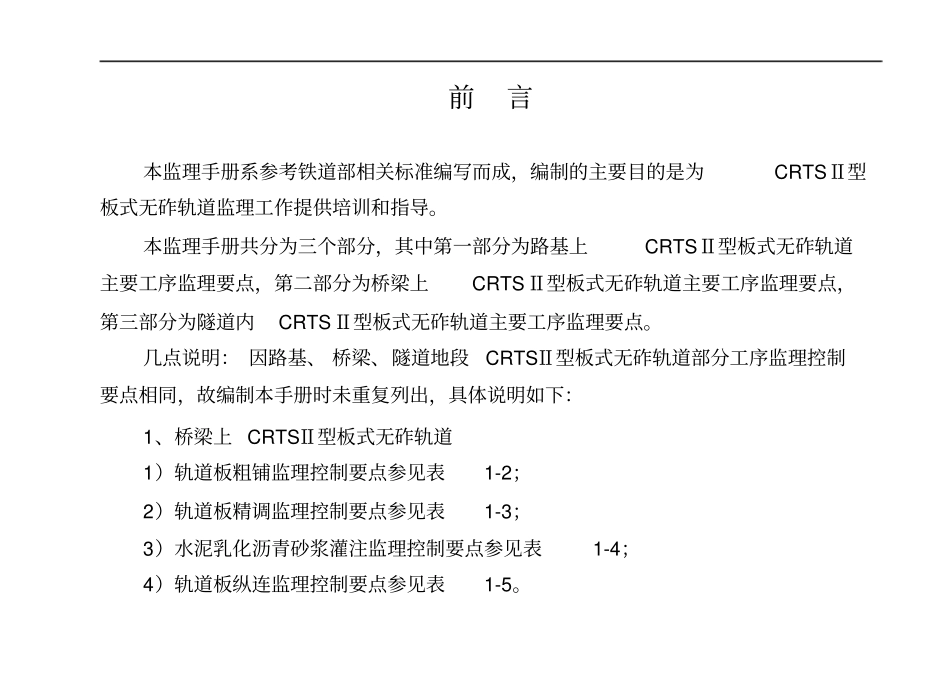

Ⅱ型板式无砟轨道监理手册第1页CRTSⅡ型板式无砟轨道监理手册（初稿）京沪高速铁路苏州指挥部编制二O一O年三月前言本监理手册系参考铁道部相关标准编写而成，编制的主要目的是为CRTSⅡ型板式无砟轨道监理工作提供培训和指导。本监理手册共分为三个部分，其中第一部分为路基上CRTSⅡ型板式无砟轨道主要工序监理要点，第二部分为桥梁上CRTSⅡ型板式无砟轨道主要工序监理要点，第三部分为隧道内CRTSⅡ型板式无砟轨道主要工序监理要点。几点说明：因路基、桥梁、隧道地段CRTSⅡ型板式无砟轨道部分工序监理控制要点相同，故编制本手册时未重复列出，具体说明如下：1、桥梁上CRTSⅡ型板式无砟轨道1）轨道板粗铺监理控制要点参见表1-2；2）轨道板精调监理控制要点参见表1-3；3）水泥乳化沥青砂浆灌注监理控制要点参见表1-4；4）轨道板纵连监理控制要点参见表1-5。2、隧道内CRTSⅡ型板式无砟轨道1）轨道板粗铺监理控制要点参见表1-2；2）轨道板精调监理控制要点参见表1-3；3）水泥乳化沥青砂浆灌注监理控制要点参见表1-4；4）轨道板纵连监理控制要点参见表1-5；5）轨道板剪切连接监理控制要点参见表2-5。本手册疏漏部分请参照相关标准执行，请各监理单位结合工程实践，不断总结，如发现需要修改和补充之处，请及时和苏州指挥部轨道组联系，以供今后修编时参考。目录第一部分路基上CRTSⅡ型板式无砟轨道表1-1路基上支承层监理控制要点..............................................................................2表1-2轨道板粗铺监理控制要点..................................................................................4表1-3轨道板精调监理控制要点..................................................................................6表1-4水泥乳化沥青砂浆灌注监理控制要点..............................................................7表1-5轨道板纵连监理控制要点................................................................................10第二部分桥梁上CRTSⅡ型板式无砟轨道表2-1梁面处理监理控制要点....................................................................................14表2-2桥面喷涂聚脲防水层监理控制要点................................................................18表2-3滑动层、高强挤塑板监理控制要点................................................................20表2-4桥上底座板监理控制要点................................................................................22表2-5轨道板剪切连接监理控制要点........................................................................26表2-6侧向挡块监理控制要点....................................................................................27表2-7端刺监理控制要点............................................................................................29表2-8摩擦板监理控制要点........................................................................................30表2-9过渡板监理控制要点........................................................................................31第三部分隧道内CRTSⅡ型板式无砟轨道表3-1隧道内支承层监理控制要点............................................................................33CRTSⅡ型板式无砟轨道监理手册第1页第一部分路基上CRTSⅡ型板式无砟轨道CRTSⅡ型板式无砟轨道监理手册第2页表1-1路基上支承层监理控制要点序号检测项目质量指标检验方法仪器1模板中线位置10mm每5m检查1处全站仪顶面高程±3mm每5m检查1处水准仪内侧宽度0~+10mm每5m检查1处尺量2混凝土顶面高程±5mm每20m检查1个断面（左、右各1点）水准仪3宽出轨道板部分的横坡2%每检验批检查4个点（左、右各2个）直尺坡度仪4表面拉毛深度1~2mm拉毛纹路应均匀、清晰、整齐观察CRTSⅡ型板式无砟轨道监理手册第3页序号检测项目质量指标检验方法仪器5横向切缝分段长度在2~5m，与线下构筑物结...
