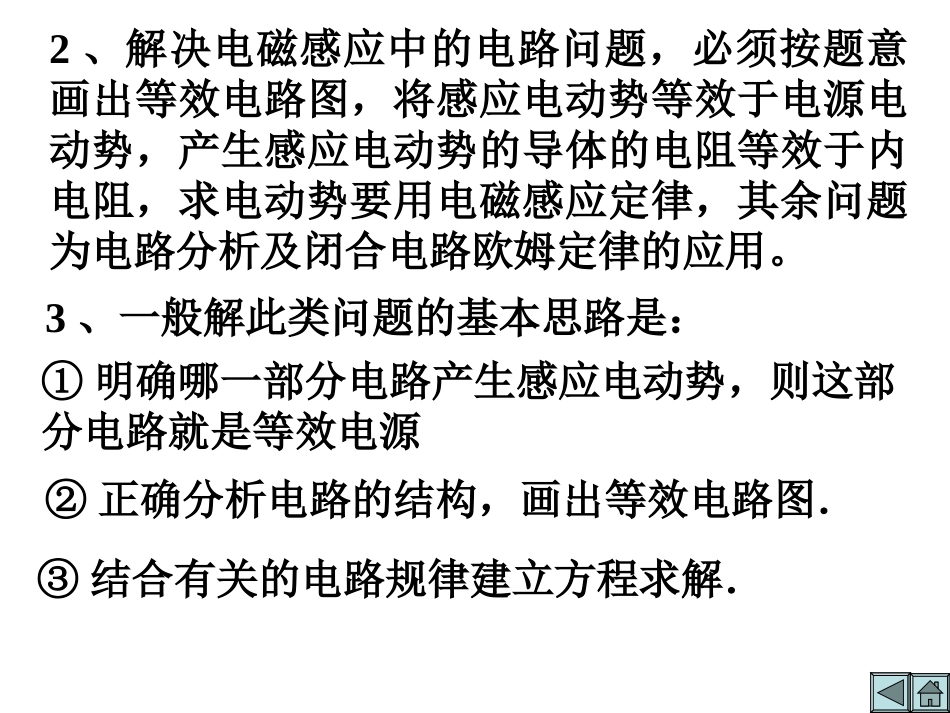

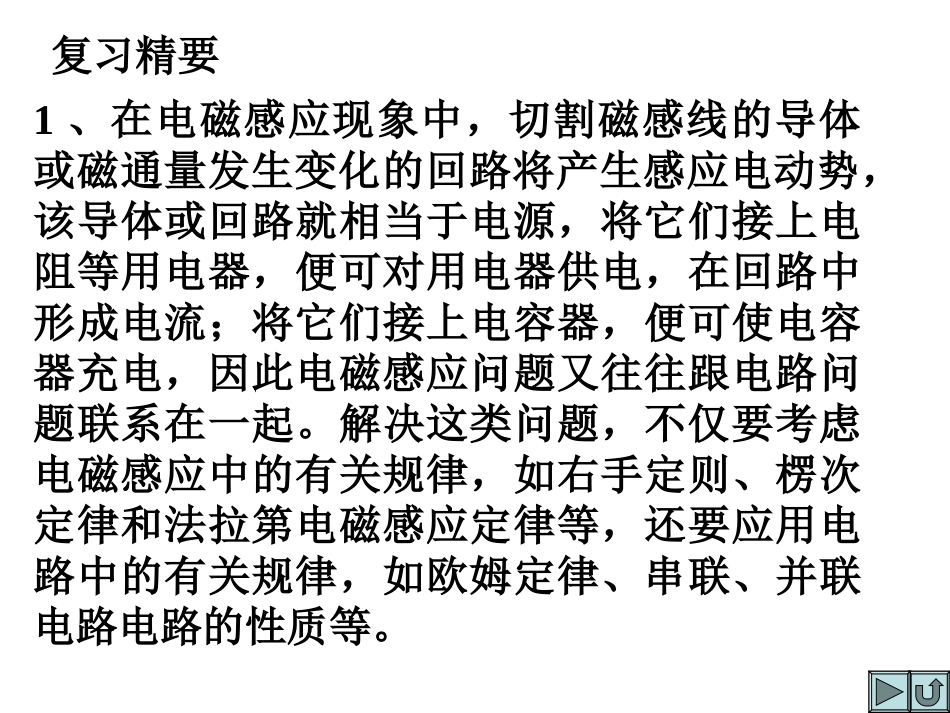

3434、电磁感应中的、电磁感应中的电路问题电路问题复习精要1、在电磁感应现象中，切割磁感线的导体或磁通量发生变化的回路将产生感应电动势，该导体或回路就相当于电源，将它们接上电阻等用电器，便可对用电器供电，在回路中形成电流；将它们接上电容器，便可使电容器充电，因此电磁感应问题又往往跟电路问题联系在一起。解决这类问题，不仅要考虑电磁感应中的有关规律，如右手定则、楞次定律和法拉第电磁感应定律等，还要应用电路中的有关规律，如欧姆定律、串联、并联电路电路的性质等。2、解决电磁感应中的电路问题，必须按题意画出等效电路图，将感应电动势等效于电源电动势，产生感应电动势的导体的电阻等效于内电阻，求电动势要用电磁感应定律，其余问题为电路分析及闭合电路欧姆定律的应用。3、一般解此类问题的基本思路是：①明确哪一部分电路产生感应电动势，则这部分电路就是等效电源②正确分析电路的结构，画出等效电路图．③结合有关的电路规律建立方程求解．1．两金属棒和三根电阻丝如图连接,虚线框内存在均匀变化的匀强磁场，三根电阻丝的电阻大小之比R1:R2:R3=1：2：3，金属棒电阻不计。当S1、S2闭合，S3断开时，闭合的回路中感应电流为I，当S2、S3闭合，S1断开时，闭合的回路中感应电流为5I，当S1、S3闭合，S2断开时，闭合的回路中感应电流是（）A．0B．3IC．6ID．7IS1R1S2R2S3R3D解见下页S1RS22RS33R解：设变化磁场上下两部分的面积分别为al、bl，上下两部分产生的感应电动势分别为E1、E2当S1、S2闭合，S3断开时，当S2、S3闭合，S1断开时当S1、S3闭合，S2断开时S1RS22RS33RS1RS22RS33RtBalE1tBblE2E1=I·3RE2=5I·5RE1+E2=I'·4R∴I'=7I2、用相同导线绕制的边长为L或2L的四个闭合导体线框，以相同的速度匀速进入右侧匀强磁场，如图所示。在每个线框进入磁场的过程中，M、N两点间的电压分别为Ua、Ub、Uc和Ud.下列判断正确的是()A．Ua
