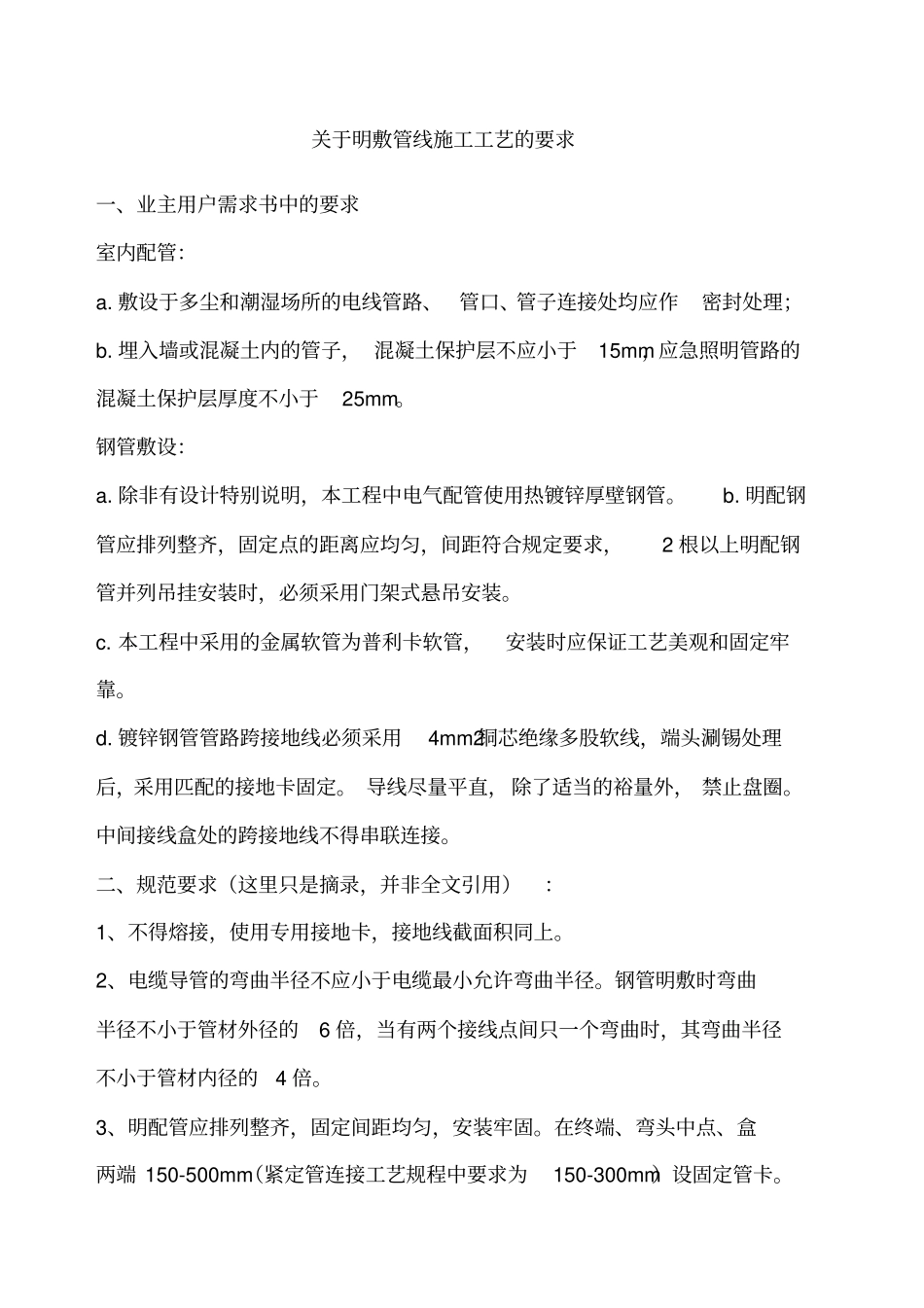

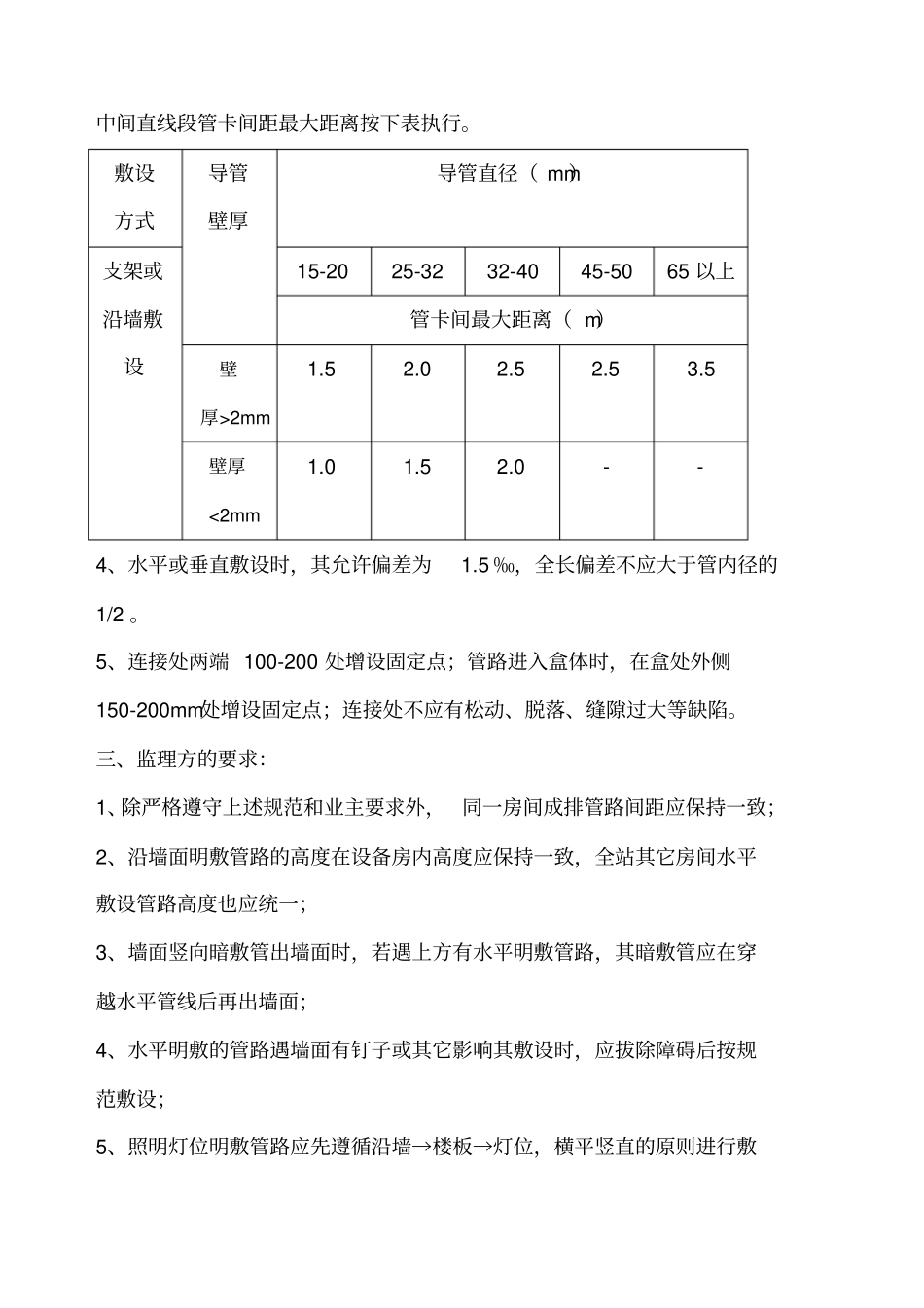

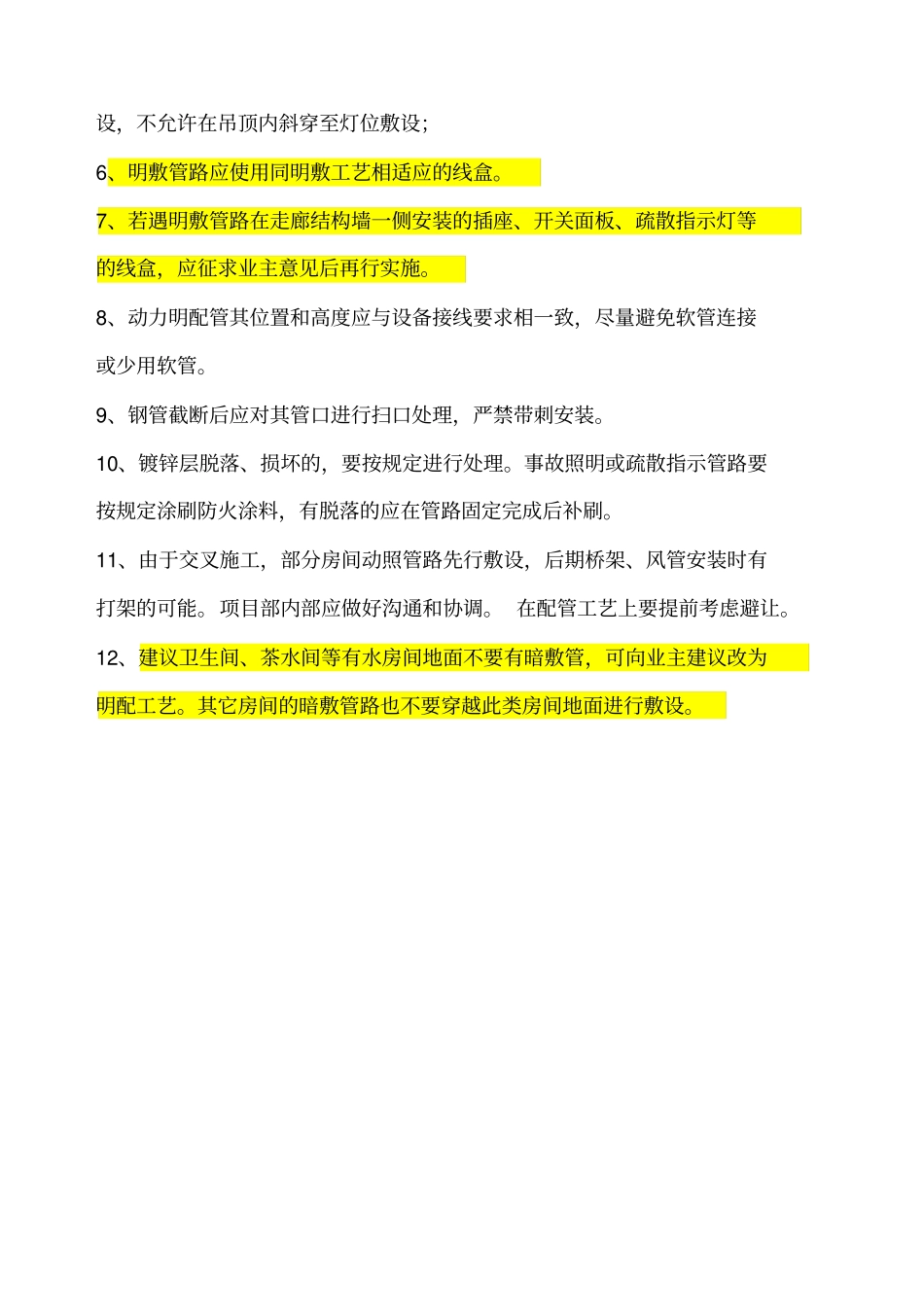

关于明敷管线施工工艺的要求一、业主用户需求书中的要求室内配管：a.敷设于多尘和潮湿场所的电线管路、管口、管子连接处均应作密封处理；b.埋入墙或混凝土内的管子，混凝土保护层不应小于15mm，应急照明管路的混凝土保护层厚度不小于25mm。钢管敷设：a.除非有设计特别说明，本工程中电气配管使用热镀锌厚壁钢管。b.明配钢管应排列整齐，固定点的距离应均匀，间距符合规定要求，2根以上明配钢管并列吊挂安装时，必须采用门架式悬吊安装。c.本工程中采用的金属软管为普利卡软管，安装时应保证工艺美观和固定牢靠。d.镀锌钢管管路跨接地线必须采用4mm2铜芯绝缘多股软线，端头涮锡处理后，采用匹配的接地卡固定。导线尽量平直，除了适当的裕量外，禁止盘圈。中间接线盒处的跨接地线不得串联连接。二、规范要求（这里只是摘录，并非全文引用）：1、不得熔接，使用专用接地卡，接地线截面积同上。2、电缆导管的弯曲半径不应小于电缆最小允许弯曲半径。钢管明敷时弯曲半径不小于管材外径的6倍，当有两个接线点间只一个弯曲时，其弯曲半径不小于管材内径的4倍。3、明配管应排列整齐，固定间距均匀，安装牢固。在终端、弯头中点、盒两端150-500mm（紧定管连接工艺规程中要求为150-300mm）设固定管卡。中间直线段管卡间距最大距离按下表执行。敷设方式导管壁厚导管直径（mm）支架或沿墙敷设15-2025-3232-4045-5065以上管卡间最大距离（m）壁厚>2mm1.52.02.52.53.5壁厚<2mm1.01.52.0--4、水平或垂直敷设时，其允许偏差为1.5‰，全长偏差不应大于管内径的1/2。5、连接处两端100-200处增设固定点；管路进入盒体时，在盒处外侧150-200mm处增设固定点；连接处不应有松动、脱落、缝隙过大等缺陷。三、监理方的要求：1、除严格遵守上述规范和业主要求外，同一房间成排管路间距应保持一致；2、沿墙面明敷管路的高度在设备房内高度应保持一致，全站其它房间水平敷设管路高度也应统一；3、墙面竖向暗敷管出墙面时，若遇上方有水平明敷管路，其暗敷管应在穿越水平管线后再出墙面；4、水平明敷的管路遇墙面有钉子或其它影响其敷设时，应拔除障碍后按规范敷设；5、照明灯位明敷管路应先遵循沿墙→楼板→灯位，横平竖直的原则进行敷设，不允许在吊顶内斜穿至灯位敷设；6、明敷管路应使用同明敷工艺相适应的线盒。7、若遇明敷管路在走廊结构墙一侧安装的插座、开关面板、疏散指示灯等的线盒，应征求业主意见后再行实施。8、动力明配管其位置和高度应与设备接线要求相一致，尽量避免软管连接或少用软管。9、钢管截断后应对其管口进行扫口处理，严禁带刺安装。10、镀锌层脱落、损坏的，要按规定进行处理。事故照明或疏散指示管路要按规定涂刷防火涂料，有脱落的应在管路固定完成后补刷。11、由于交叉施工，部分房间动照管路先行敷设，后期桥架、风管安装时有打架的可能。项目部内部应做好沟通和协调。在配管工艺上要提前考虑避让。12、建议卫生间、茶水间等有水房间地面不要有暗敷管，可向业主建议改为明配工艺。其它房间的暗敷管路也不要穿越此类房间地面进行敷设。
