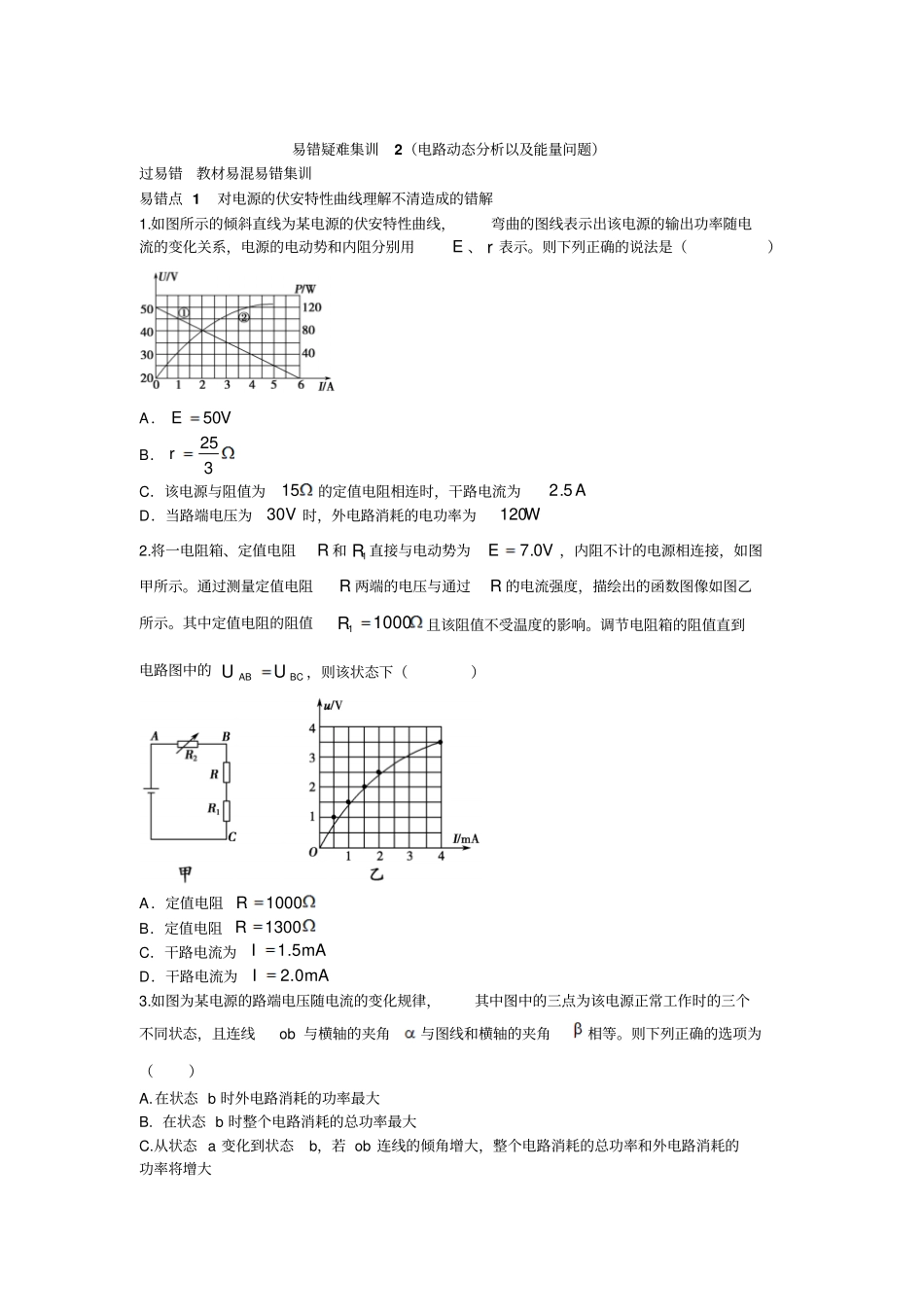

易错疑难集训2（电路动态分析以及能量问题）过易错教材易混易错集训易错点1对电源的伏安特性曲线理解不清造成的错解1.如图所示的倾斜直线为某电源的伏安特性曲线，弯曲的图线表示出该电源的输出功率随电流的变化关系，电源的电动势和内阻分别用E、r表示。则下列正确的说法是（）A．VE50B．325rC．该电源与阻值为15的定值电阻相连时，干路电流为A5.2D．当路端电压为V30时，外电路消耗的电功率为W1202.将一电阻箱、定值电阻R和1R直接与电动势为VE0.7，内阻不计的电源相连接，如图甲所示。通过测量定值电阻R两端的电压与通过R的电流强度，描绘出的函数图像如图乙所示。其中定值电阻的阻值10001R且该阻值不受温度的影响。调节电阻箱的阻值直到电路图中的BCABUU，则该状态下（）A．定值电阻1000RB．定值电阻1300RC．干路电流为mAI5.1D．干路电流为mAI0.23.如图为某电源的路端电压随电流的变化规律，其中图中的三点为该电源正常工作时的三个不同状态，且连线ob与横轴的夹角与图线和横轴的夹角相等。则下列正确的选项为（）A.在状态b时外电路消耗的功率最大B.在状态b时整个电路消耗的总功率最大C.从状态a变化到状态b，若ob连线的倾角增大，整个电路消耗的总功率和外电路消耗的功率将增大D.从状态b变化到状态c，若ob连线的倾角增大，整个电路消耗的总功率和外电路消耗的功率将增大4.在如图所示的伏安特性曲线中，图线①、②、③分别表示某蓄电池、定值电阻1R、定值电阻2R的电压与电流的关系图线。如果将定值电阻1R、2R分别与该蓄电池相接构成闭合回路。则下列正确的说法是（）A.定值电阻1R接电源时消耗的功率大于2R接电源时消耗的功率B.定值电阻1R接电源时消耗的功率等于2R接电源时消耗的功率C.定值电阻1R接电源时电源的效率大于2R接电源时电源的效率D.定值电阻1R接电源时电源的效率小于2R接电源时电源的效率易错点2对闭合电路动态分析程序不清引起的错解5.在如图所示的电路中，其中A、B、C为三个完全相同的小灯泡，R为可调电阻，当滑动触头位于图中所示的位置，闭合电键后，三个小灯泡均能发光。则当滑动触头向右滑动的过程中，下列描述正确的是（）A．小灯泡A逐渐变亮B．小灯泡B逐渐变暗C．小灯泡C逐渐变暗D．三个小灯泡都逐渐变亮6.如图所示的电路，两电表均为理想的电表，电源的内阻不可忽略。开始滑片位于图示的位置，则当滑片向上滑动的过程中，下列正确的是（）A．流过R1的电流逐渐增大B．两块电表的示数均减小C．电压表的示数减小，电流表的示数增大D．电源的总功率减小7.（2014·辽宁师大附中期末考试）如图所示，四个电表均为理想电表，当滑动变阻器的滑动触头P向左端移动时，下列说法中正确的是()A．电压表V1的读数减小，电流表A1的读数增大B．电压表V1的读数增大，电流表A1的读数减小C．电压表V2的读数减小，电流表A2的读数增大D．电压表V2的读数增大，电流表A2的读数减小8.如图所示为一闭合电路，其中R为一磁敏电阻，当R所在空间的磁感应强度增大时，其阻值随之减小。闭合电键，逐渐增大图中区域的磁场，假设所有的电器均不被烧坏。则下列分析正确的是（）A.电容器两极板间的电压减小B.小灯泡L2将逐渐变亮C.电容器C所带电荷量将增大D.外电路消耗的功率一定增大9.将两个定值电阻、电阻箱、和理想的电压表按照如图的方式连接，其中电源的内阻为r，且0r。闭合电键，逐渐增大电阻箱的阻值，同时观察电压表的示数，使其读数增加U。则该过程中（）A．如果流过电阻箱的电流强度改变I，则1RIUB．定值电阻2R分的电压逐渐减小，且减小量为UC．如果流过定值电阻2R的电流强度改变2I，则rRIU22D．电源的输出电压增加了U过疑难教材疑难问题专练疑难点1闭合电路欧姆定律的应用1.在如图所示的电路中用一单刀双掷开关控制电路，已知电源的电动势为VE2.3、内阻不能忽略，定值电阻的阻值为30R，灯泡的额定电压为VUL0.3、额定功率为WPL5.4。当单刀双掷开关扳到a时，伏特表的示数为VU31；则扳到b时对灯泡的工作状态分析正确的是（）A．可能不亮B．可能以额定状态正常发光C．可能比较暗D．可能烧断2.在如图所示的电路中，定值电阻的阻值分别为41R、62R、33R，电源的电动势为VE12，电源的内电阻为2r。...
