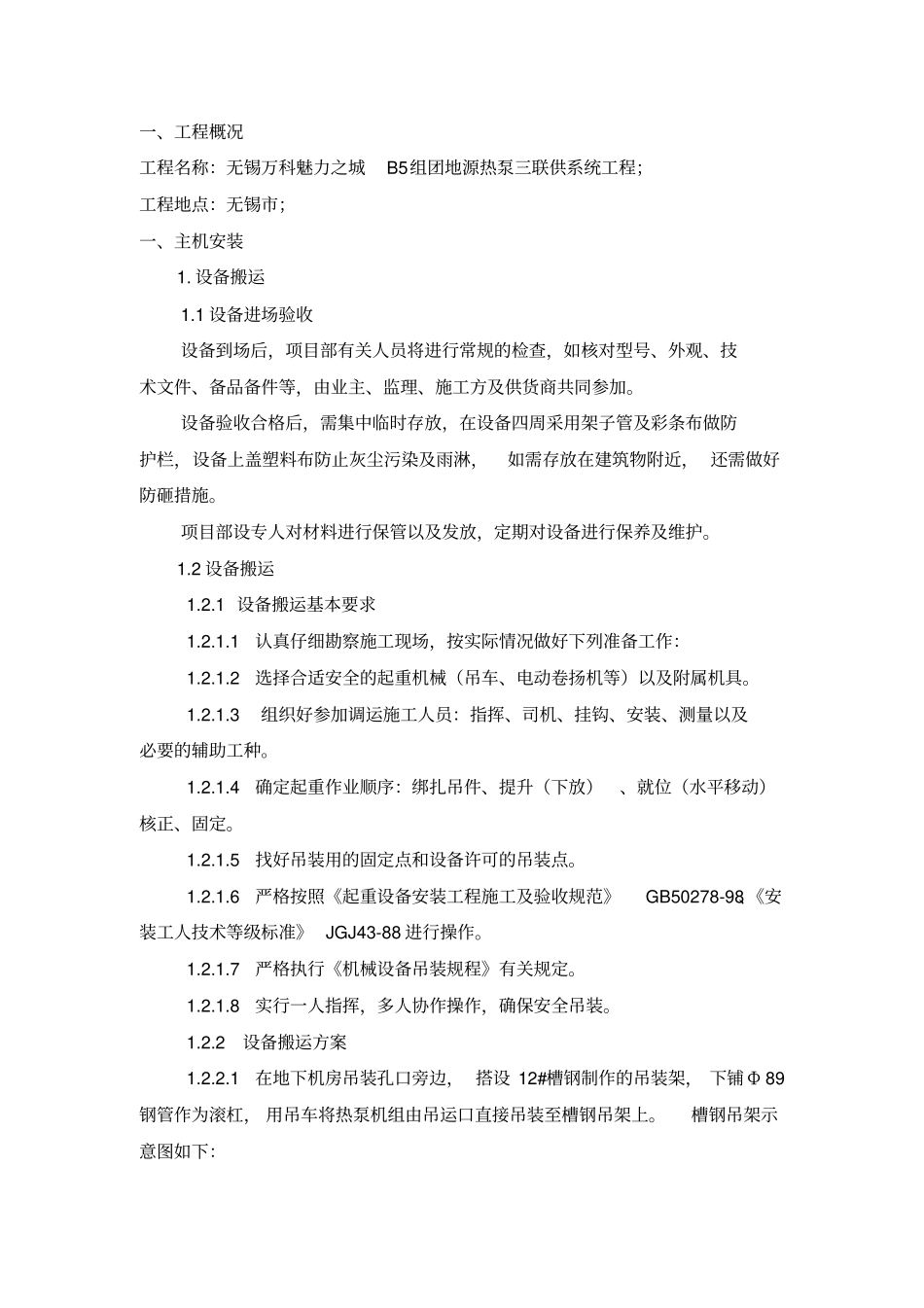

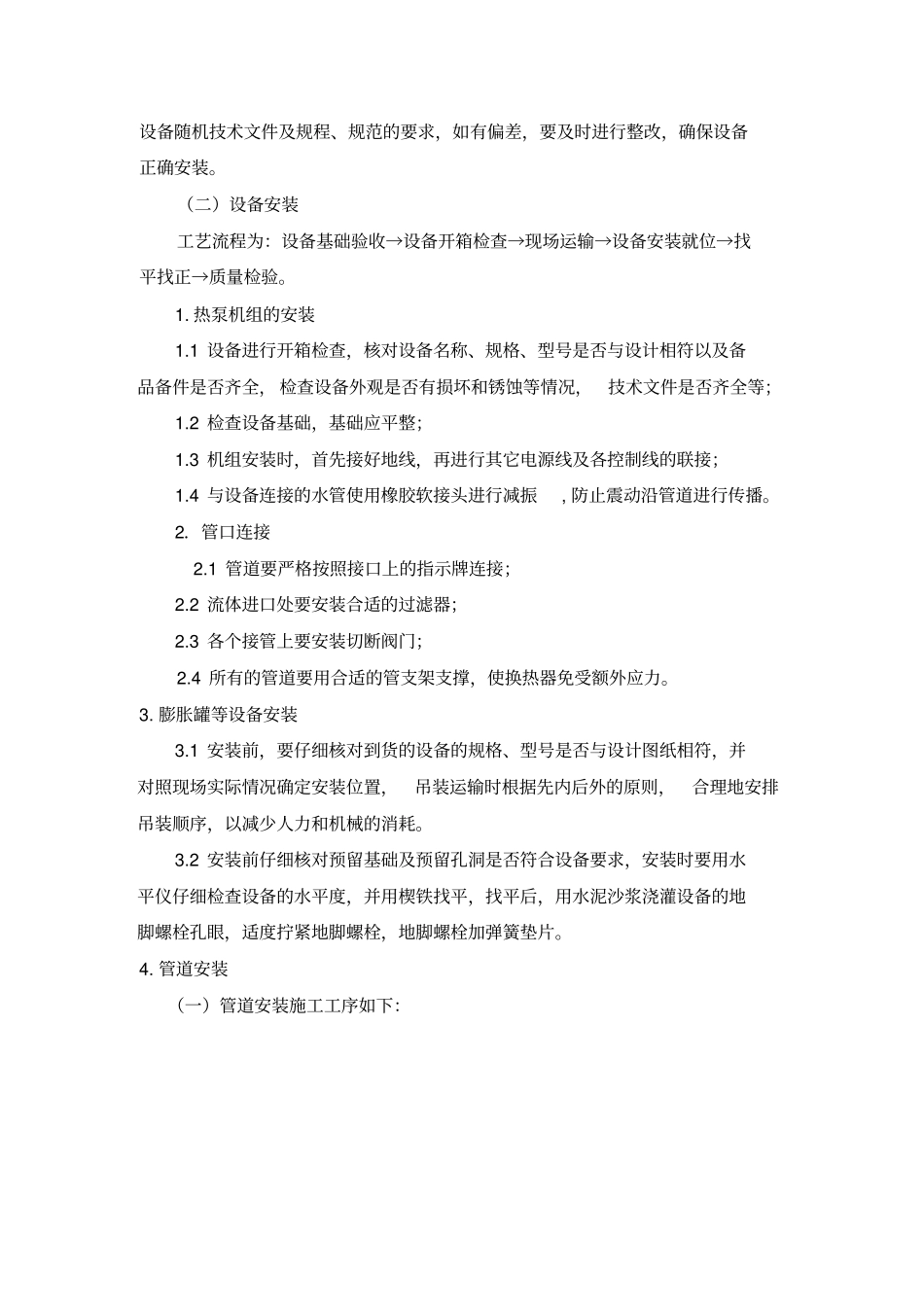

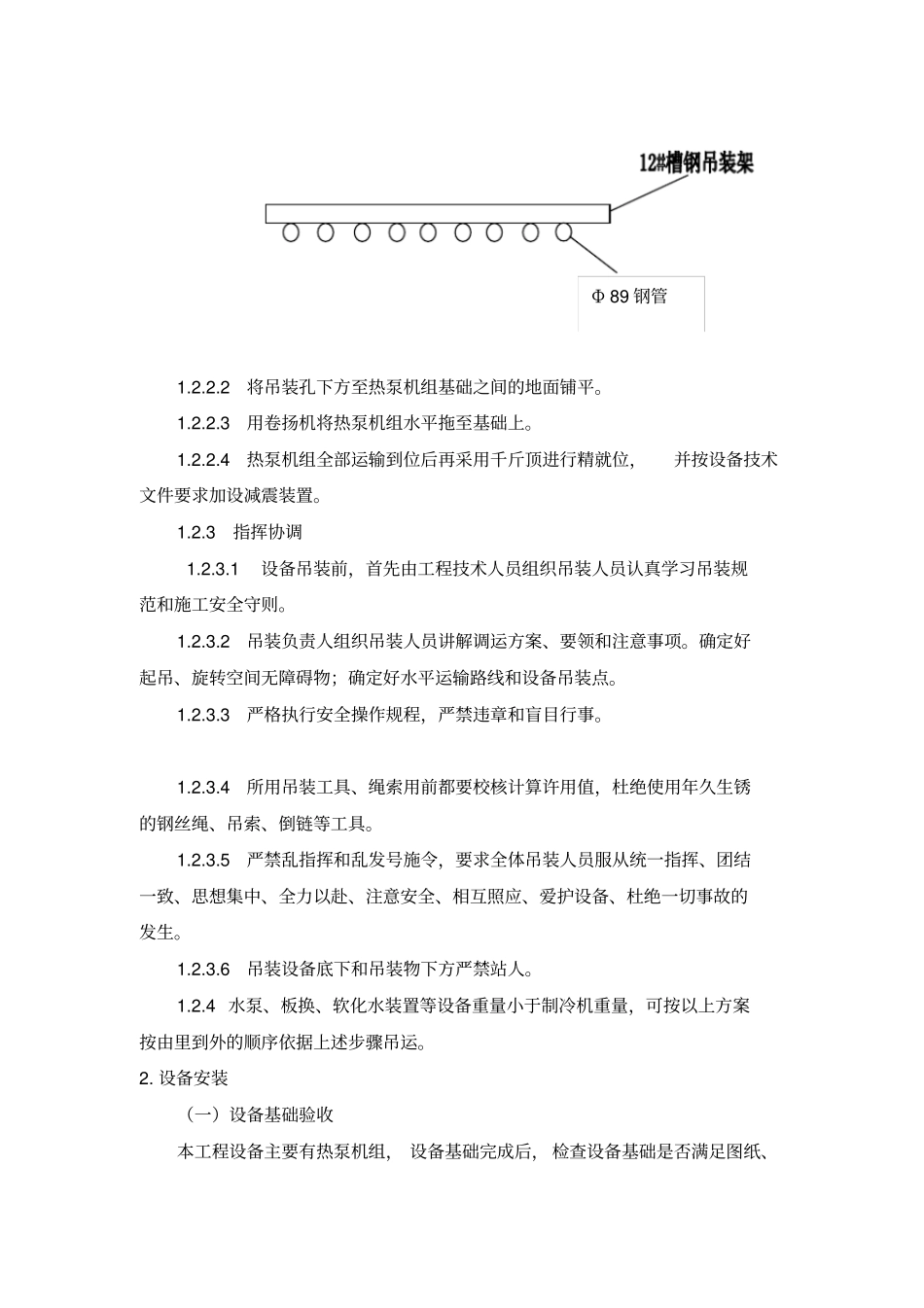

一、工程概况工程名称：无锡万科魅力之城B5组团地源热泵三联供系统工程；工程地点：无锡市；一、主机安装1.设备搬运1.1设备进场验收设备到场后，项目部有关人员将进行常规的检查，如核对型号、外观、技术文件、备品备件等，由业主、监理、施工方及供货商共同参加。设备验收合格后，需集中临时存放，在设备四周采用架子管及彩条布做防护栏，设备上盖塑料布防止灰尘污染及雨淋，如需存放在建筑物附近，还需做好防砸措施。项目部设专人对材料进行保管以及发放，定期对设备进行保养及维护。1.2设备搬运1.2.1设备搬运基本要求1.2.1.1认真仔细勘察施工现场，按实际情况做好下列准备工作：1.2.1.2选择合适安全的起重机械（吊车、电动卷扬机等）以及附属机具。1.2.1.3组织好参加调运施工人员：指挥、司机、挂钩、安装、测量以及必要的辅助工种。1.2.1.4确定起重作业顺序：绑扎吊件、提升（下放）、就位（水平移动）核正、固定。1.2.1.5找好吊装用的固定点和设备许可的吊装点。1.2.1.6严格按照《起重设备安装工程施工及验收规范》GB50278-98、《安装工人技术等级标准》JGJ43-88进行操作。1.2.1.7严格执行《机械设备吊装规程》有关规定。1.2.1.8实行一人指挥，多人协作操作，确保安全吊装。1.2.2设备搬运方案1.2.2.1在地下机房吊装孔口旁边，搭设12#槽钢制作的吊装架，下铺Φ89钢管作为滚杠，用吊车将热泵机组由吊运口直接吊装至槽钢吊架上。槽钢吊架示意图如下：Φ89钢管1.2.2.2将吊装孔下方至热泵机组基础之间的地面铺平。1.2.2.3用卷扬机将热泵机组水平拖至基础上。1.2.2.4热泵机组全部运输到位后再采用千斤顶进行精就位，并按设备技术文件要求加设减震装置。1.2.3指挥协调1.2.3.1设备吊装前，首先由工程技术人员组织吊装人员认真学习吊装规范和施工安全守则。1.2.3.2吊装负责人组织吊装人员讲解调运方案、要领和注意事项。确定好起吊、旋转空间无障碍物；确定好水平运输路线和设备吊装点。1.2.3.3严格执行安全操作规程，严禁违章和盲目行事。1.2.3.4所用吊装工具、绳索用前都要校核计算许用值，杜绝使用年久生锈的钢丝绳、吊索、倒链等工具。1.2.3.5严禁乱指挥和乱发号施令，要求全体吊装人员服从统一指挥、团结一致、思想集中、全力以赴、注意安全、相互照应、爱护设备、杜绝一切事故的发生。1.2.3.6吊装设备底下和吊装物下方严禁站人。1.2.4水泵、板换、软化水装置等设备重量小于制冷机重量，可按以上方案按由里到外的顺序依据上述步骤吊运。2.设备安装（一）设备基础验收本工程设备主要有热泵机组，设备基础完成后，检查设备基础是否满足图纸、设备随机技术文件及规程、规范的要求，如有偏差，要及时进行整改，确保设备正确安装。（二）设备安装工艺流程为：设备基础验收→设备开箱检查→现场运输→设备安装就位→找平找正→质量检验。1.热泵机组的安装1.1设备进行开箱检查，核对设备名称、规格、型号是否与设计相符以及备品备件是否齐全，检查设备外观是否有损坏和锈蚀等情况，技术文件是否齐全等；1.2检查设备基础，基础应平整；1.3机组安装时，首先接好地线，再进行其它电源线及各控制线的联接；1.4与设备连接的水管使用橡胶软接头进行减振,防止震动沿管道进行传播。2．管口连接2.1管道要严格按照接口上的指示牌连接；2.2流体进口处要安装合适的过滤器；2.3各个接管上要安装切断阀门；2.4所有的管道要用合适的管支架支撑，使换热器免受额外应力。3.膨胀罐等设备安装3.1安装前，要仔细核对到货的设备的规格、型号是否与设计图纸相符，并对照现场实际情况确定安装位置，吊装运输时根据先内后外的原则，合理地安排吊装顺序，以减少人力和机械的消耗。3.2安装前仔细核对预留基础及预留孔洞是否符合设备要求，安装时要用水平仪仔细检查设备的水平度，并用楔铁找平，找平后，用水泥沙浆浇灌设备的地脚螺栓孔眼，适度拧紧地脚螺栓，地脚螺栓加弹簧垫片。4.管道安装（一）管道安装施工工序如下：柔性材料（二）套管安装管道穿越墙体、楼板及屋面处，要设置钢套管。按设计或规范要求，预埋套管管径比管道规格大1-2号。穿越墙体的套管长度要以和墙体两面（含抹灰面）齐平为标准；穿越楼板的套...
