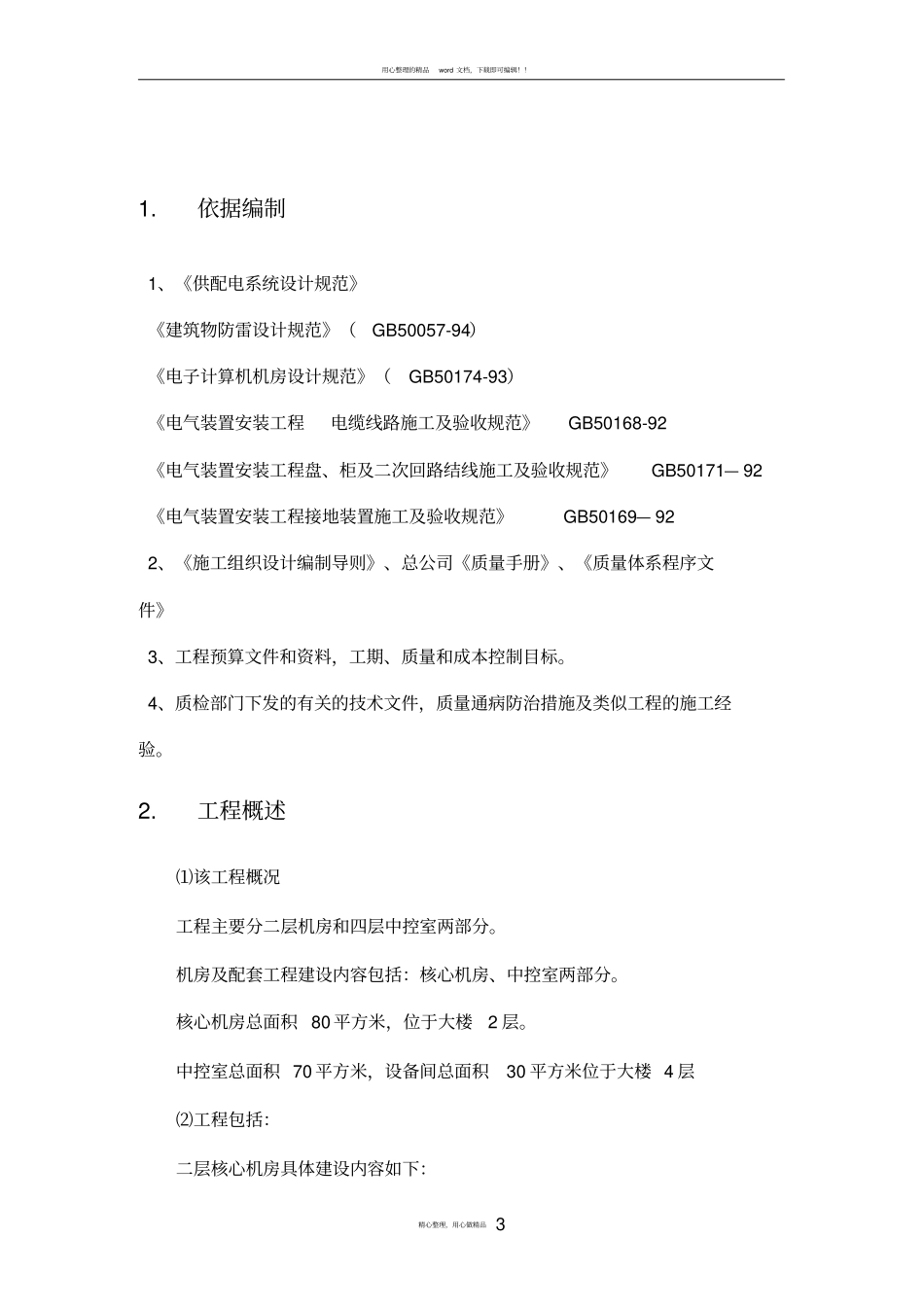

机房配套工程施工组织设计方案用心整理的精品word文档，下载即可编辑！！精心整理，用心做精品2机房配套工程施工组织设计方案用心整理的精品word文档，下载即可编辑！！精心整理，用心做精品31.依据编制1、《供配电系统设计规范》《建筑物防雷设计规范》（GB50057-94）《电子计算机机房设计规范》（GB50174-93）《电气装置安装工程电缆线路施工及验收规范》GB50168-92《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171—92《电气装置安装工程接地装置施工及验收规范》GB50169—922、《施工组织设计编制导则》、总公司《质量手册》、《质量体系程序文件》3、工程预算文件和资料，工期、质量和成本控制目标。4、质检部门下发的有关的技术文件，质量通病防治措施及类似工程的施工经验。2.工程概述⑴该工程概况工程主要分二层机房和四层中控室两部分。机房及配套工程建设内容包括：核心机房、中控室两部分。核心机房总面积80平方米，位于大楼2层。中控室总面积70平方米，设备间总面积30平方米位于大楼4层⑵工程包括：二层核心机房具体建设内容如下：用心整理的精品word文档，下载即可编辑！！精心整理，用心做精品4?电气系统?防雷系统?空调调节系统?安防系统?综合布线?地板、墙面工程?消防系统?UPS供电系统四层中控室具体建设内容如下：?地板工程3.各系统设计内容3.1电气系统3.1.1系统概述机房用电负荷为一级负荷，采用“市电+UPS不间断电源”的供电方式。供配电系统范围本次电气工程范围为2机房动力设备及UPS设备配电。用电负荷估算设备总用电量预计为100千瓦（含17千瓦冗余，为后期机房扩展预留）。以下示意图作为参考。中心机房用电总负荷100KW(含17kw冗用心整理的精品word文档，下载即可编辑！！精心整理，用心做精品53.1.2机房配电分配情况动力负荷33KW设备负荷50KW空调照明1UPS50KW市电插座用心整理的精品word文档，下载即可编辑！！精心整理，用心做精品642U2U理线器9U显示器10U刀片服务器机箱HS21*842U2U理线器1UKVM1U42U2U理线器42U2U理线器3UDS4700存储A3UDS4700存储B1USAN交换机11USAN交换机242U2U理线器3UP55A1-13UP55A1-23UP55A2-13UP55A2-29U显示器1UKVM1U42U2U理线器9U显示器10U刀片服务器机箱HS21*82UIBM3650R03R04R02R01R07R086000W6000W3000W2UIBM36502UIBM36502UIBM36502UIBM36502UIBM36502UIBM36502UIBM36507700W42U2U理线器3U防火墙2U理线器2U理线器2U理线器10U核心交换机12UIDS1U接入交换机142U2U理线器3U防火墙2U理线器2U理线器2U理线器10U核心交换机21U接入交换机2R05R062700W2400W42U2U理线器R0842U2U理线器R083000W3000W3000W2200W用心整理的精品word文档，下载即可编辑！！精心整理，用心做精品73.1.3机房配电方案如下：本机房区设置一台市电配电柜(内装ups控制系统),安装在机房区内。机房采用三相五线制，一路市电电源经大楼互投柜切换后供机房用电，然后由一台60KVAUPS给主机房设备用电。进线线缆ZR-YJV(4x95MM2+1x50MM2)电缆，引至机房市电配电柜1AT1，机房电源系统设计总容量100KW，可满足机房区需要，并有一定备用容量。机房采用三相五线制独立供电，市电配电柜控制市电辅助负载，供给专用空调、新风系统、排气机等市电用电部分以及UPS电源，且负责主机房内10台机柜、监控台及消防、门禁、应急电源的供电，并预留有六路备用。其它辅助设备(如空调、新风等)由市电直接供给。机房的设备供电、空调供电与照明供电互为独立，其中插座等小容量设备采用树干式供电，大容量设备则专线供电。机房区市电负荷为精密空调机、新风机、市电插座、UPS系统等；UPS负荷为计算机设备。设备总供电按设备总用量的1.3倍预留。机房插座分为二种：机房区设置不间断负荷插座采用三孔插座、市电维修插座为二三孔组合插座，二者有明显区别以防混用。机房内所有配线均选用阻燃铜芯导线，并实施金属管槽保护、屏蔽。金属管槽且机械强度高具有防鼠、防虫等功能。市电、UPS电源插座用清晰的标志区别开来，方便使用和维护。为保障机房工作人员的安全，维修插座装有漏电开关控制，保正操作人员安全。市电总开关采用施耐德开关配有脱扣线圈，具过负荷、过电流、短路保护...
