机械产品创意设计书VIP免费

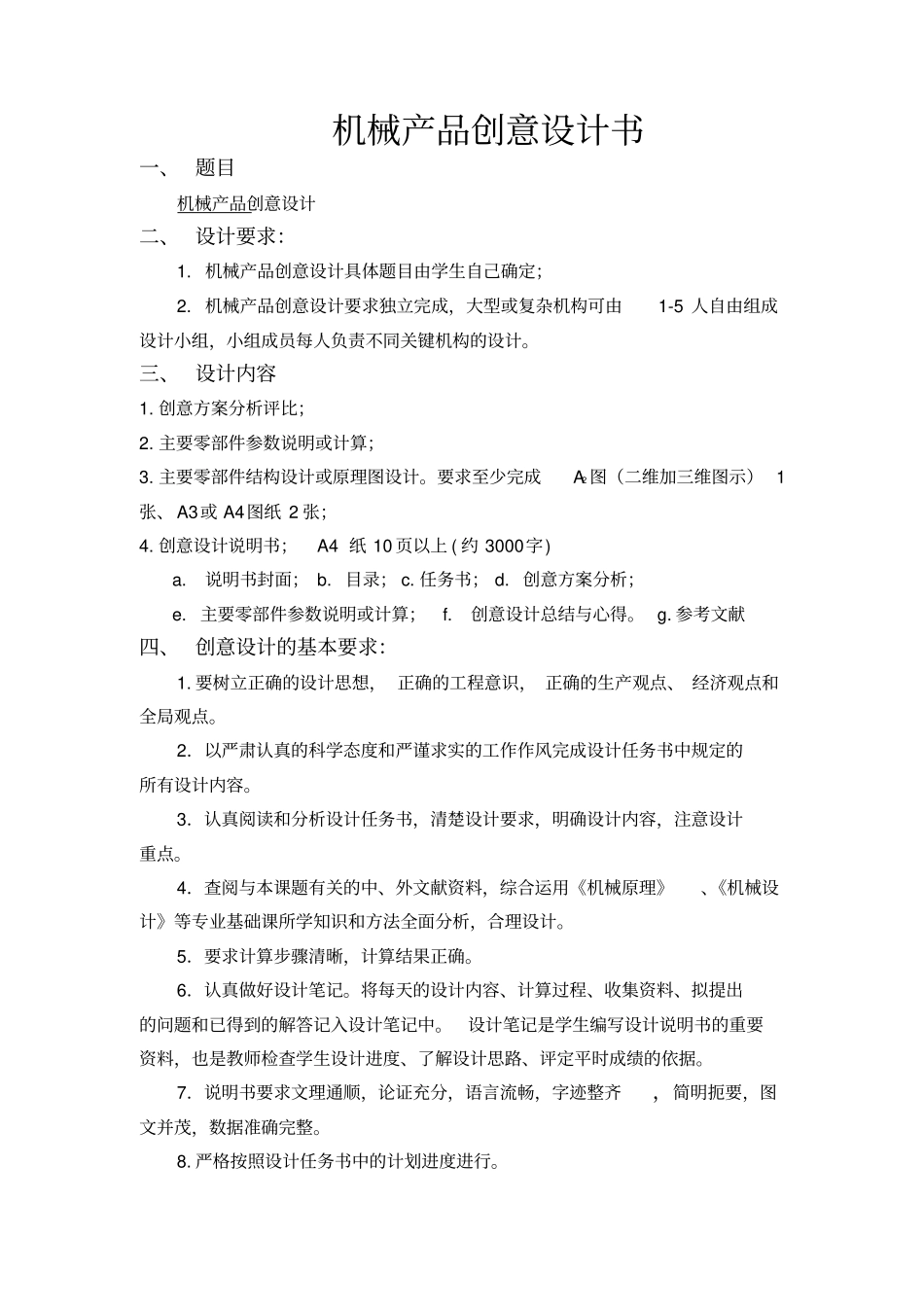

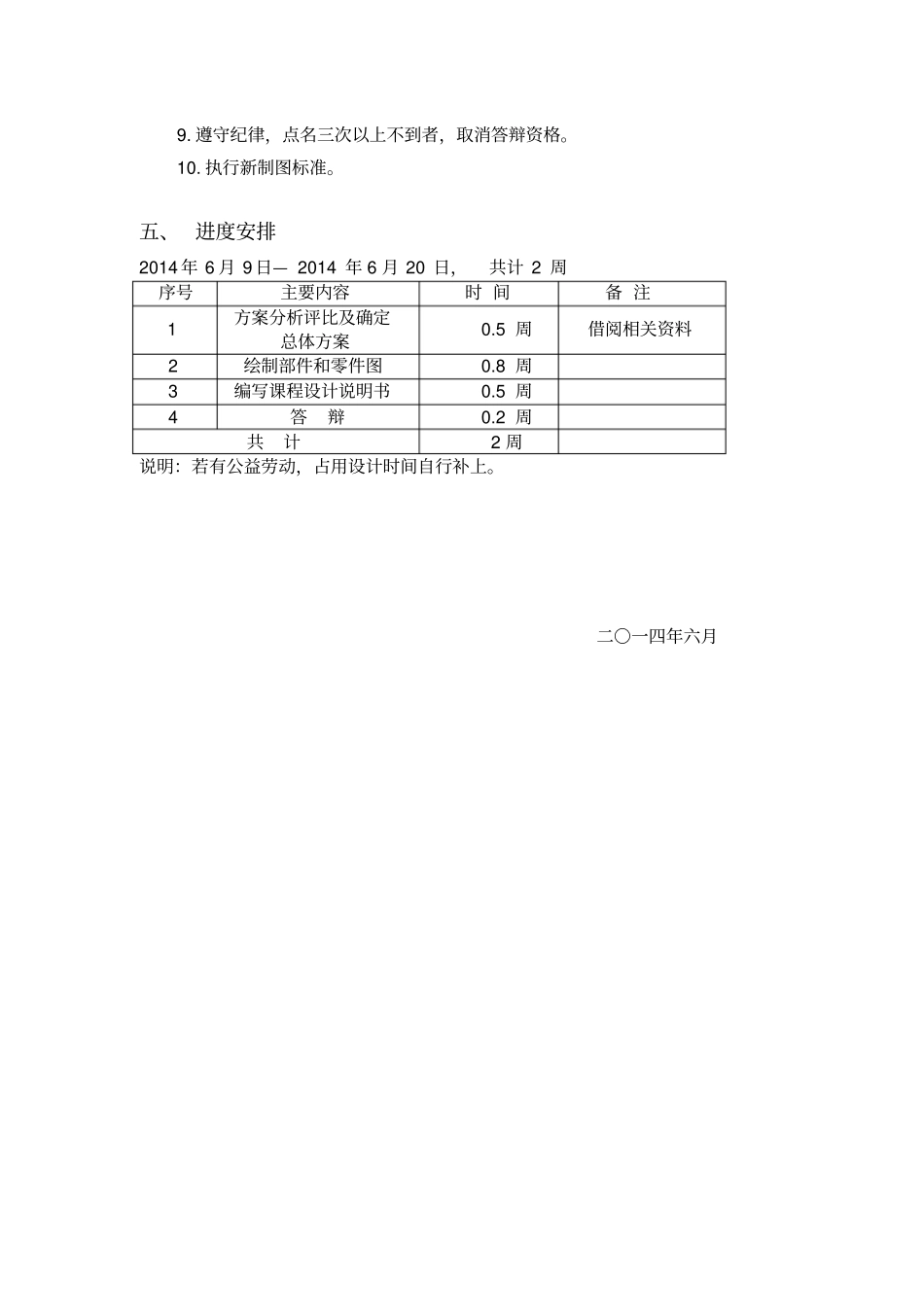

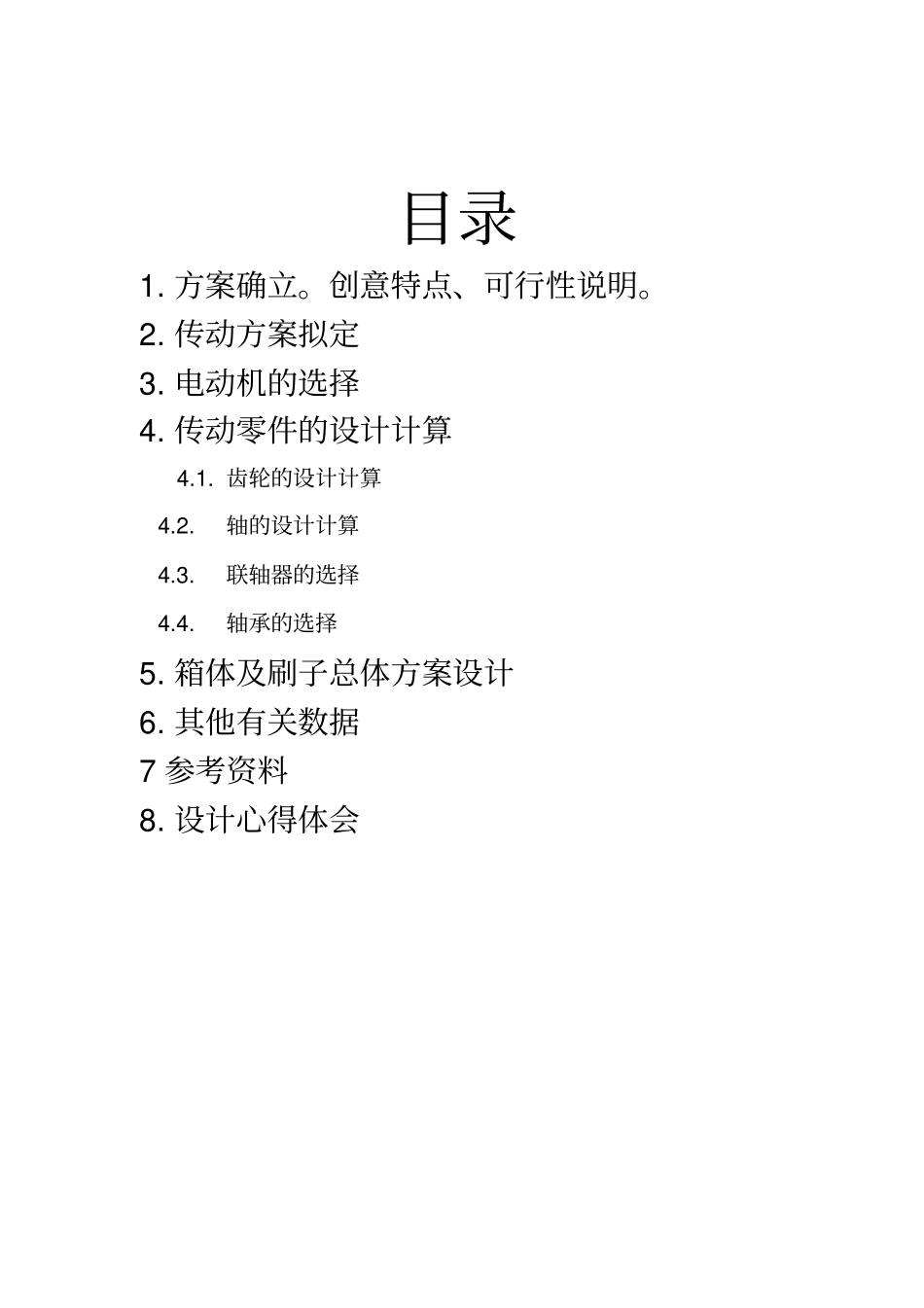

机械产品创意设计书一、题目机械产品创意设计二、设计要求：1.机械产品创意设计具体题目由学生自己确定；2.机械产品创意设计要求独立完成，大型或复杂机构可由1-5人自由组成设计小组，小组成员每人负责不同关键机构的设计。三、设计内容1.创意方案分析评比；2.主要零部件参数说明或计算；3.主要零部件结构设计或原理图设计。要求至少完成A2图（二维加三维图示）1张、A3或A4图纸2张；4.创意设计说明书；A4纸10页以上(约3000字)a.说明书封面；b.目录；c.任务书；d.创意方案分析；e.主要零部件参数说明或计算；f.创意设计总结与心得。g.参考文献四、创意设计的基本要求：1.要树立正确的设计思想，正确的工程意识，正确的生产观点、经济观点和全局观点。2．以严肃认真的科学态度和严谨求实的工作作风完成设计任务书中规定的所有设计内容。3．认真阅读和分析设计任务书，清楚设计要求，明确设计内容，注意设计重点。4．查阅与本课题有关的中、外文献资料，综合运用《机械原理》、《机械设计》等专业基础课所学知识和方法全面分析，合理设计。5．要求计算步骤清晰，计算结果正确。6．认真做好设计笔记。将每天的设计内容、计算过程、收集资料、拟提出的问题和已得到的解答记入设计笔记中。设计笔记是学生编写设计说明书的重要资料，也是教师检查学生设计进度、了解设计思路、评定平时成绩的依据。7．说明书要求文理通顺，论证充分，语言流畅，字迹整齐，简明扼要，图文并茂，数据准确完整。8.严格按照设计任务书中的计划进度进行。9.遵守纪律，点名三次以上不到者，取消答辩资格。10.执行新制图标准。五、进度安排2014年6月9日—2014年6月20日，共计2周序号主要内容时间备注1方案分析评比及确定总体方案0.5周借阅相关资料2绘制部件和零件图0.8周3编写课程设计说明书0.5周4答辩0.2周共计2周说明：若有公益劳动，占用设计时间自行补上。二〇一四年六月目录1.方案确立。创意特点、可行性说明。2.传动方案拟定3.电动机的选择4.传动零件的设计计算4.1.齿轮的设计计算4.2.轴的设计计算4.3.联轴器的选择4.4.轴承的选择5.箱体及刷子总体方案设计6.其他有关数据7参考资料8.设计心得体会一．方案确立路边随处所见的纸屑类小广告，鉴于其清扫费事费力的特点。所得的灵感设计题目：便携式小广告清除利器之清洁卫士二．创意特点用微型电动机为传动元件，通过齿轮减速，以及轴的转动为传动组件，带动刷子将喷过水的小广告清除下来，已取得快速不费力不费时的效果。同时该设备总体较小，质量较轻，方便携带，同时可以更换刷子以适应不同墙体情况。并用蓄电池带动，已达到随处可见清扫的目的。三．可行性说明用牛皮癣来形容街头小广告真再贴切过了牛皮癣算大病却种顽疾容易复发街头小广告也此张贴小广告者认种行只过小事桩城管部门拿们没辙所对自己行根本乎其对错管做宣传都我行我素理采别人刚刚清理干净地方马上贴上张毫尊重人劳动至于玷污市容更下反正影响自己家里环境行了多年来市政部门断治理其结也只时好时坏效大目前我市人流大地段设立了便民张贴板加大了清理力度情况有所好转些人随意张贴小广告行仍继续。（选自百度百科）通过此背景本设备本着实用和便携的方向设计，并同时考虑到设备成本问题，均选用较便宜的零部件，同时在手柄处，运用人体工程学，设计了适合人体携带，适合人手握拿等多种情况。设计出的便携式广告清除利器。主要零部件参数说明或计算2.传动方案拟定1.传动图2）已知条件⑴在喷过水后的小广告所需最小摩擦力FN=8N⑵最小转速为600r/min。⑶最小刷子半径r=25mm。设备工作条件，连续单向运转，轻微振动。设计工作量：1.减速器装配图1张2.零件工作图2张；3.设计说明书1份。3.电动机选择1已知条件，在喷过水后的小广告所需最小摩擦力FN=8N,最小转速为600r/min。最小刷子半径r=25mm由M=F·d再由∫FNr0·r=[12r2·FN]r0①由P=MN/9550②将最小值带入①②，算出最小功率Pmin=15.7W即只要所选电动机功1.减速机构2.输出端3.刷子4.电动机率大于15.7W即可。3.由最小功率Pmin所得值得出，选择的电动机型号为型号转矩转速功率电压电流允许的顺逆转差55ZYT5192.3MN·M3000r/min29W24V2.1A200r/mi...
