机械原理课程设计专用精压机VIP专享VIP免费

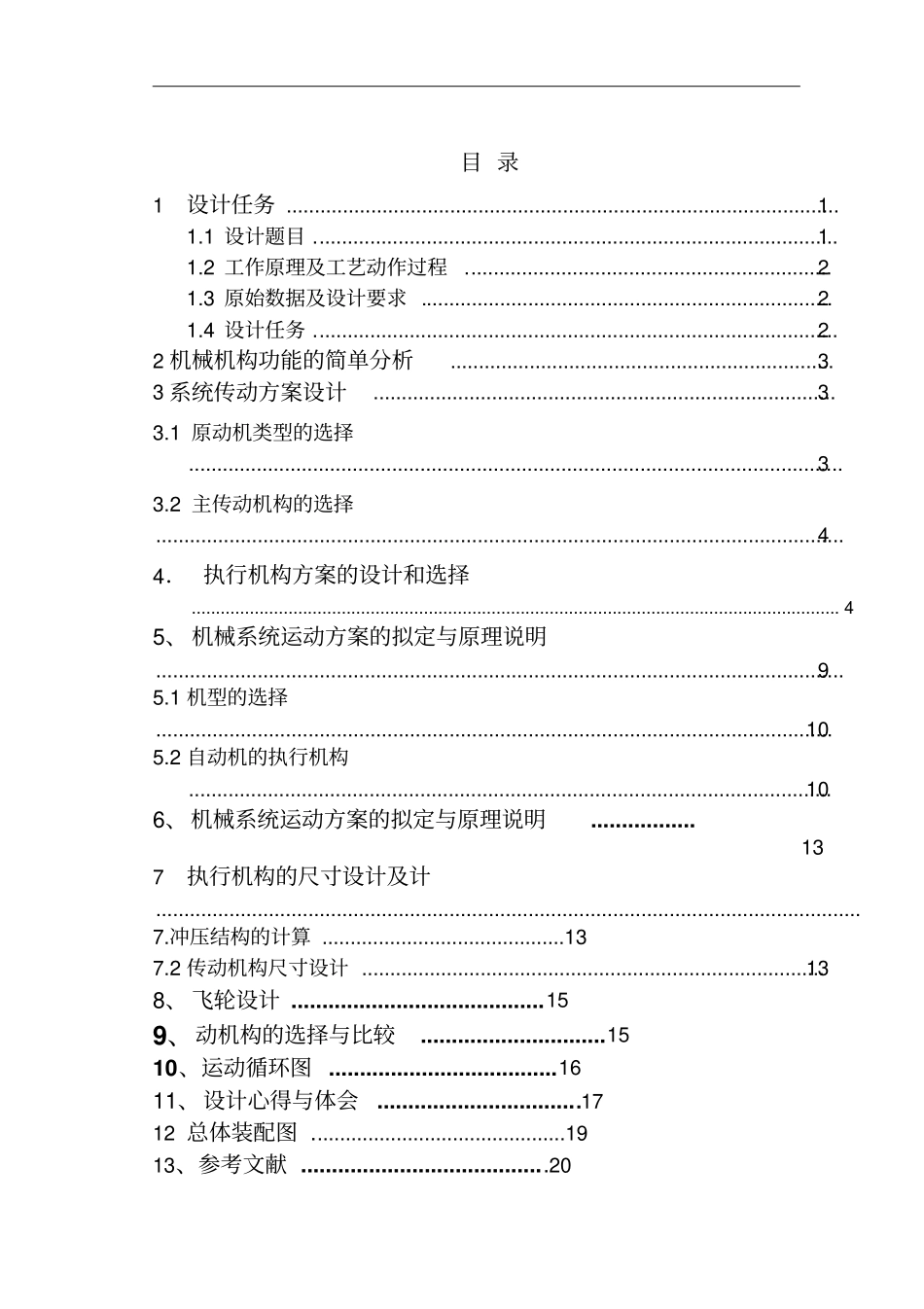

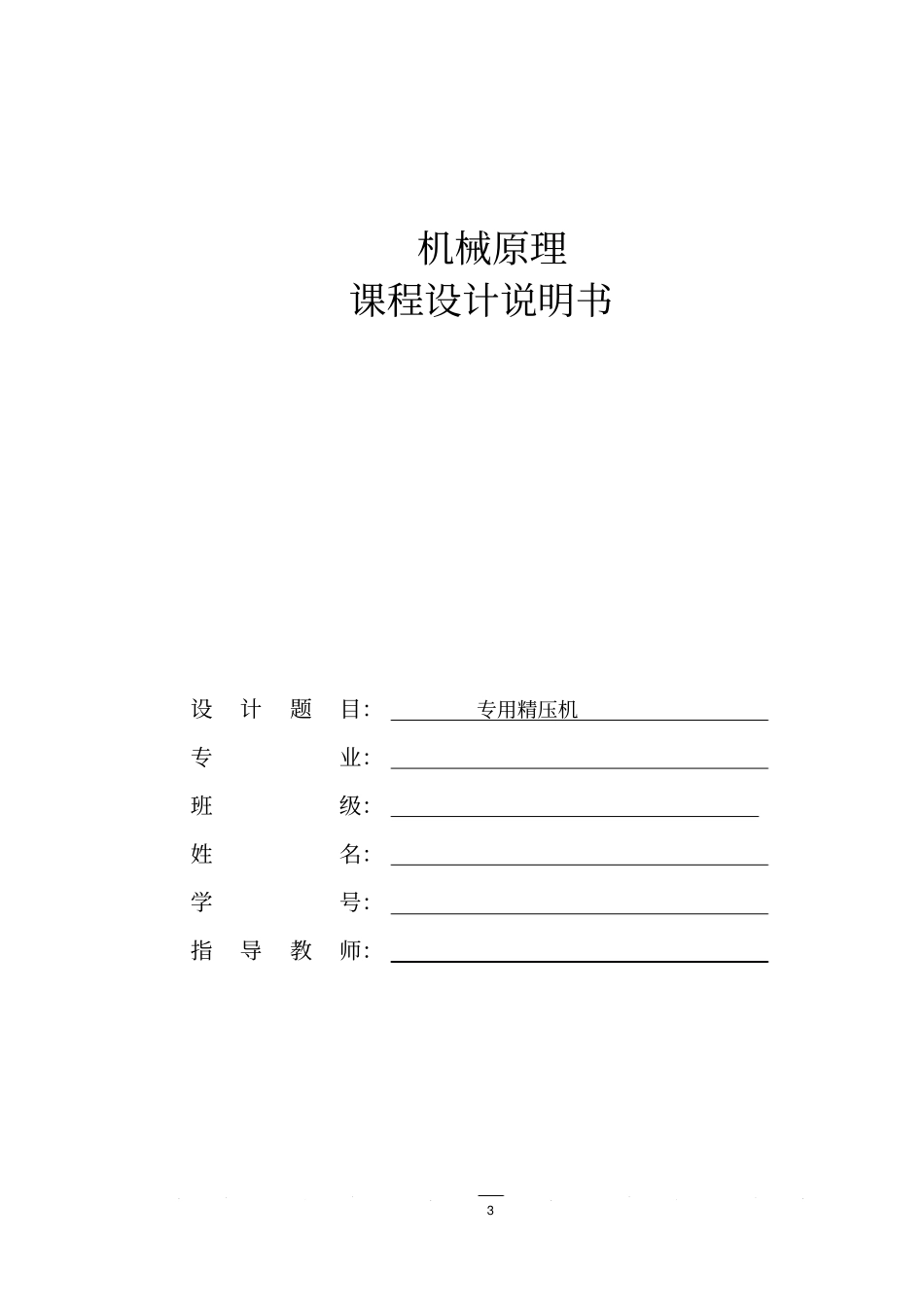

3机械原理课程设计说明书设计题目：专用精压机专业：班级：姓名：学号：指导教师：目录1设计任务..................................................................................................11.1设计题目.............................................................................................11.2工作原理及工艺动作过程.................................................................21.3原始数据及设计要求.........................................................................21.4设计任务.............................................................................................22机械机构功能的简单分析....................................................................33系统传动方案设计..................................................................................33.1原动机类型的选择....................................................................................................................33.2主传动机构的选择..........................................................................................................................44．执行机构方案的设计和选择......................................................................................................................................45、机械系统运动方案的拟定与原理说明..........................................................................................................................95.1机型的选择........................................................................................................................105.2自动机的执行机构..................................................................................................................106、机械系统运动方案的拟定与原理说明.................137执行机构的尺寸设计及计.............................................................................................................................7.冲压结构的计算...........................................137.2传动机构尺寸设计..................................................................................138、飞轮设计.........................................159、动机构的选择与比较..............................1510、运动循环图.....................................1611、设计心得与体会.................................1712总体装配图.............................................1913、参考文献........................................20[键入文字]11设计任务设计一用于薄壁铝合金制件的精压机,并完成有关尺寸的计算和机构选型等要求。1.1设计题目专用精压机1.2工作原理及工艺动作过程专用精压机是用于薄壁铝合金制件的精压深冲工艺。它是将薄壁铝板一次冲压成为深筒形。它的工艺动作主要有:1）将新坯料送至待加工位置。2)下模固定、上模冲压拉延成形将成品推出模腔。1.3原始数据及设计要求（1）动力源是电动机，作转动；冲压执行构件为上模，作上下往复直移运动，其大致运动规律如图1（b）所示，具有快速接近工件、等速工作进给和快速返回的特性。（2）精压成形制品生产率约每分钟70件。（3）上模移动总行程为280mm，其拉延行程置于总行程的中部，约100mm。（4）行程速比系数K≥1.3。（5）坯料输送的最大距离200mm。[键入文字]2（6）上模滑块总质量40kg,最大生产阻力为5000N，且假定在拉延区内生产阻力均衡；（7）设最大摆动件的质量为40kg/mm，绕质心转动惯量为2kg?m2/mm，质心简化到杆长的中点。其它构件的质量及转动惯量均忽略不计；（8）传动装置的等效转动惯量（以曲柄为等效构件，其转动惯量设为30kg?m2，机器运转许用不均匀系数[δ]为0.05）（9）机构应具有较好的传力性能，特别是工作段的压力角...
