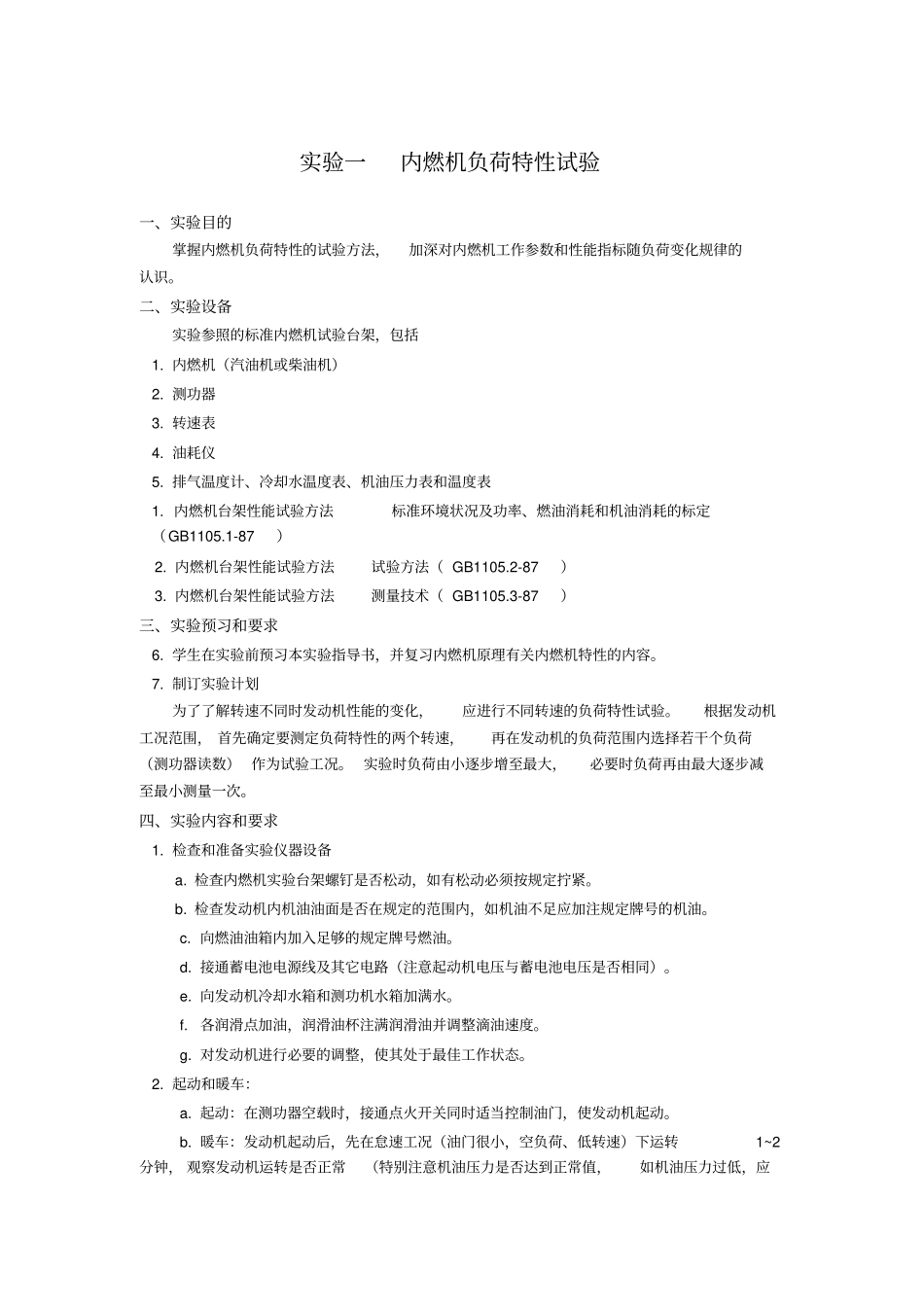

实验一内燃机负荷特性试验一、实验目的掌握内燃机负荷特性的试验方法，加深对内燃机工作参数和性能指标随负荷变化规律的认识。二、实验设备实验参照的标准内燃机试验台架，包括1.内燃机（汽油机或柴油机）2.测功器3.转速表4.油耗仪5.排气温度计、冷却水温度表、机油压力表和温度表1.内燃机台架性能试验方法标准环境状况及功率、燃油消耗和机油消耗的标定（GB1105.1-87）2.内燃机台架性能试验方法试验方法（GB1105.2-87）3.内燃机台架性能试验方法测量技术（GB1105.3-87）三、实验预习和要求6.学生在实验前预习本实验指导书，并复习内燃机原理有关内燃机特性的内容。7.制订实验计划为了了解转速不同时发动机性能的变化，应进行不同转速的负荷特性试验。根据发动机工况范围，首先确定要测定负荷特性的两个转速，再在发动机的负荷范围内选择若干个负荷（测功器读数）作为试验工况。实验时负荷由小逐步增至最大，必要时负荷再由最大逐步减至最小测量一次。四、实验内容和要求1.检查和准备实验仪器设备a.检查内燃机实验台架螺钉是否松动，如有松动必须按规定拧紧。b.检查发动机内机油油面是否在规定的范围内，如机油不足应加注规定牌号的机油。c.向燃油油箱内加入足够的规定牌号燃油。d.接通蓄电池电源线及其它电路（注意起动机电压与蓄电池电压是否相同）。e.向发动机冷却水箱和测功机水箱加满水。f.各润滑点加油，润滑油杯注满润滑油并调整滴油速度。g.对发动机进行必要的调整，使其处于最佳工作状态。2.起动和暖车：a.起动：在测功器空载时，接通点火开关同时适当控制油门，使发动机起动。b.暖车：发动机起动后，先在怠速工况（油门很小，空负荷、低转速）下运转1~2分钟，观察发动机运转是否正常（特别注意机油压力是否达到正常值，如机油压力过低，应马上停车检查）。如无异常，就可以逐步提高转速，增加负荷进行暖车预热，使发动机水温和机油温度达到规定值。3.测量和记录预热结束后，全组学生进行分工并分配实验任务，调整发动机工况并测量和记录：a.记录大气状态参数，如试验时间较长，在试验结束时再记录一次，取两次的平均值。b.在教师的指导下，组长将全组同学进行分工和分配任务：一人调节发动机油门，一人调节测功器，一人操作油耗仪（或计时），其他同学认真观察记录，组长注意协调。每组准备一张方格纸，在实验过程中绘制监督曲线，如发现与典型负荷特性规律有较大差异应检查原因并重做。一个实验工况结束后轮换操作。c.将发动机依次调整到实验计划确定的各个工况下稳定运行并测量发动机转速、测功器读数、测油容积、测油时间、燃油消耗率、排气温度、冷却水出水温度、机油温度、机油压力等参数，并将测量结果记录在内燃机试验数据记录表中。注：手工测量燃油消耗率时记录测油容积（毫升）和测油时间（秒）。d.实验结束后停车。五、实验报告要求实验报告应包括下列内容：1.实验名称和实验目的。2.实验仪器设备。3.实验原始记录。4.由测量数据计算发动机各工况的下列参数：有效功率、平均有效压力、有效扭矩、每小时耗油量（如果是手工测量油耗，还要计算燃油消耗率）等。将计算结果列表（要求列出计算公式，并写出一个工况的计算过程）。5.在一张方格纸上绘制燃油消耗率、每小时耗油量和排气温度等随有效功率变化的曲线。6.讨论思考题：a.根据负荷特性分析该发动机的优缺点。b.在试验时，为什么要在发动机冷却水温度和机油温度达到一定值后，方可进行参数的测量？表1-1实验数据记录表序号发动机转速rpm测功器读数kgf有效功率kW平均有效压力MPa有效扭矩N·m每小时耗油量kg/h燃油消耗率g/kW·h转速一定实验二内燃机速度特性试验一、实验目的掌握内燃机负荷特性的试验方法，加深对内燃机工作参数和性能指标随负荷变化规律的认识。二、实验设备实验参照的标准内燃机试验台架，包括1.内燃机（汽油机或柴油机）2.测功器3.转速表4.油耗仪5.排气温度计、冷却水温度表、机油压力表和温度表1.内燃机台架性能试验方法标准环境状况及功率、燃油消耗和机油消耗的标定（GB1105.1-87）2.内燃机台架性能试验方法试验方法（GB1105.2-87）3.内燃机台架性能试验方法测量技术（GB1105.3-87）三...
