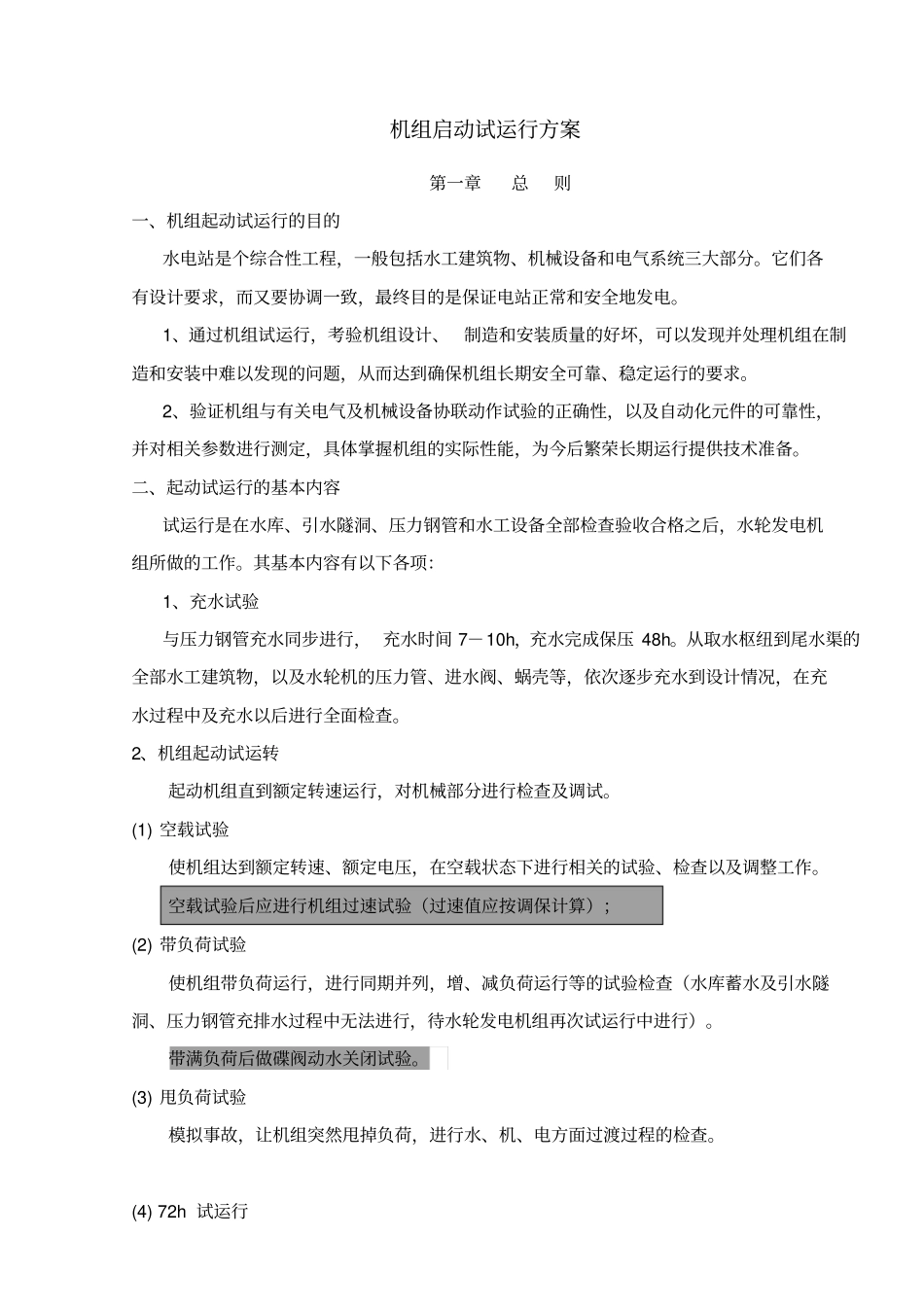

机组启动试运行方案第一章总则一、机组起动试运行的目的水电站是个综合性工程，一般包括水工建筑物、机械设备和电气系统三大部分。它们各有设计要求，而又要协调一致，最终目的是保证电站正常和安全地发电。1、通过机组试运行，考验机组设计、制造和安装质量的好坏，可以发现并处理机组在制造和安装中难以发现的问题，从而达到确保机组长期安全可靠、稳定运行的要求。2、验证机组与有关电气及机械设备协联动作试验的正确性，以及自动化元件的可靠性，并对相关参数进行测定，具体掌握机组的实际性能，为今后繁荣长期运行提供技术准备。二、起动试运行的基本内容试运行是在水库、引水隧洞、压力钢管和水工设备全部检查验收合格之后，水轮发电机组所做的工作。其基本内容有以下各项：1、充水试验与压力钢管充水同步进行，充水时间7－10h，充水完成保压48h。从取水枢纽到尾水渠的全部水工建筑物，以及水轮机的压力管、进水阀、蜗壳等，依次逐步充水到设计情况，在充水过程中及充水以后进行全面检查。2、机组起动试运转起动机组直到额定转速运行，对机械部分进行检查及调试。(1)空载试验使机组达到额定转速、额定电压，在空载状态下进行相关的试验、检查以及调整工作。空载试验后应进行机组过速试验（过速值应按调保计算）；(2)带负荷试验使机组带负荷运行，进行同期并列，增、减负荷运行等的试验检查（水库蓄水及引水隧洞、压力钢管充排水过程中无法进行，待水轮发电机组再次试运行中进行）。带满负荷后做碟阀动水关闭试验。(3)甩负荷试验模拟事故，让机组突然甩掉负荷，进行水、机、电方面过渡过程的检查。(4)72h试运行最后，让机组满负荷连续运行72h，检查机组的实际运行情况。三、适用范围：本启动运行大纲仅适用于熊家沟电站1#机组的启动试运行。第二章启动运行组织措施一、组织机构：机组启动试运行是水电站建设后所进行的总体检验，涉及电站的各个部分。而且不少试验是首次进行，存在一定的风险，再加上技术要求十分严格，因此我机电安装工程部成立启动运行组织机构：序号职务姓名1组长2副组长3技术负责4试验主管5电气一次主管6机械主管7金结主管二、必要条件1、经水库蓄水及引水隧洞、压力钢管充排水过程正常结束，并得到启动委员会可以启动的通知安排。2、机组在启动、试运行过程中出现的问题和缺陷，应及时报告启动委员会，决定处理措施后、立即执行，并记录备案。3、机组的微机程序继电保护、微机监控控制、测量仪表等装置的设置、整定、调试及与机组运行有关的电气回路、电气设备、机组辅助设备等，根据继电保护及自动装置检验规程、仪表校验规程和交接验收规程、微机自动控制检验规程以及辅助设备调试相关规程试验合格。第三章机组启动前的检查一、引水系统检查1、设备安装情况检查A、两机蝶阀油压装置及控制柜调试完毕，蝶阀经无水调试符合要求。B、1#、2#蝶阀处于关闭状态。C、1#、2#蝶阀操作油路关闭，并采取防误动安全措施。2、蜗壳内过流通道杂物及施工垃圾清除干净。A、压力钢管道、蝶阀、土建施工结束，施工垃圾清除、灌浆孔封堵完毕，钢筋头割除，除锈防腐工程结束，进人孔全面封堵完成，大坝、压力钢管观测设备投入使用。B、蜗壳内清扫干净，尾水管内临时支撑平台己拆除。3、上述工作结束后经有关各方会同检查完毕，方可封堵尾水、蜗壳进人门，进人门封水应处理严密。二、水轮机部分检查1、蜗壳内转轮、导水机构等设备安装验收合格，导叶处于全关闭状态。2、测压表计、流量计、传感器，各种变送器安装验收合格，管路、线路连接良好，各整定值符合设计要求。3、蝶阀控制机构本体及控制机构各联接部件的安装、调试通过验收合格。4、蝶阀的安装、调试工作结束，并验收合格。蝶阀处于关闭位置，蝶阀开关时间整定合格。5、蝶阀旁通阀、电动操作阀均已关闭，旁通阀开关时间符合设计要求。三、调速系统及其设备的检查1、调速系统及其设备已安装完工，并调试合格，油压装置压力及油位正常，透平油化验合格，各部位表计及阀门均已整定符合要求。2、油压装置油泵在工作压力下运行正常，无异常振动和发热、异常声音。3、由手动操作将压力油输向调速系统，检查各油压管路，阀...
