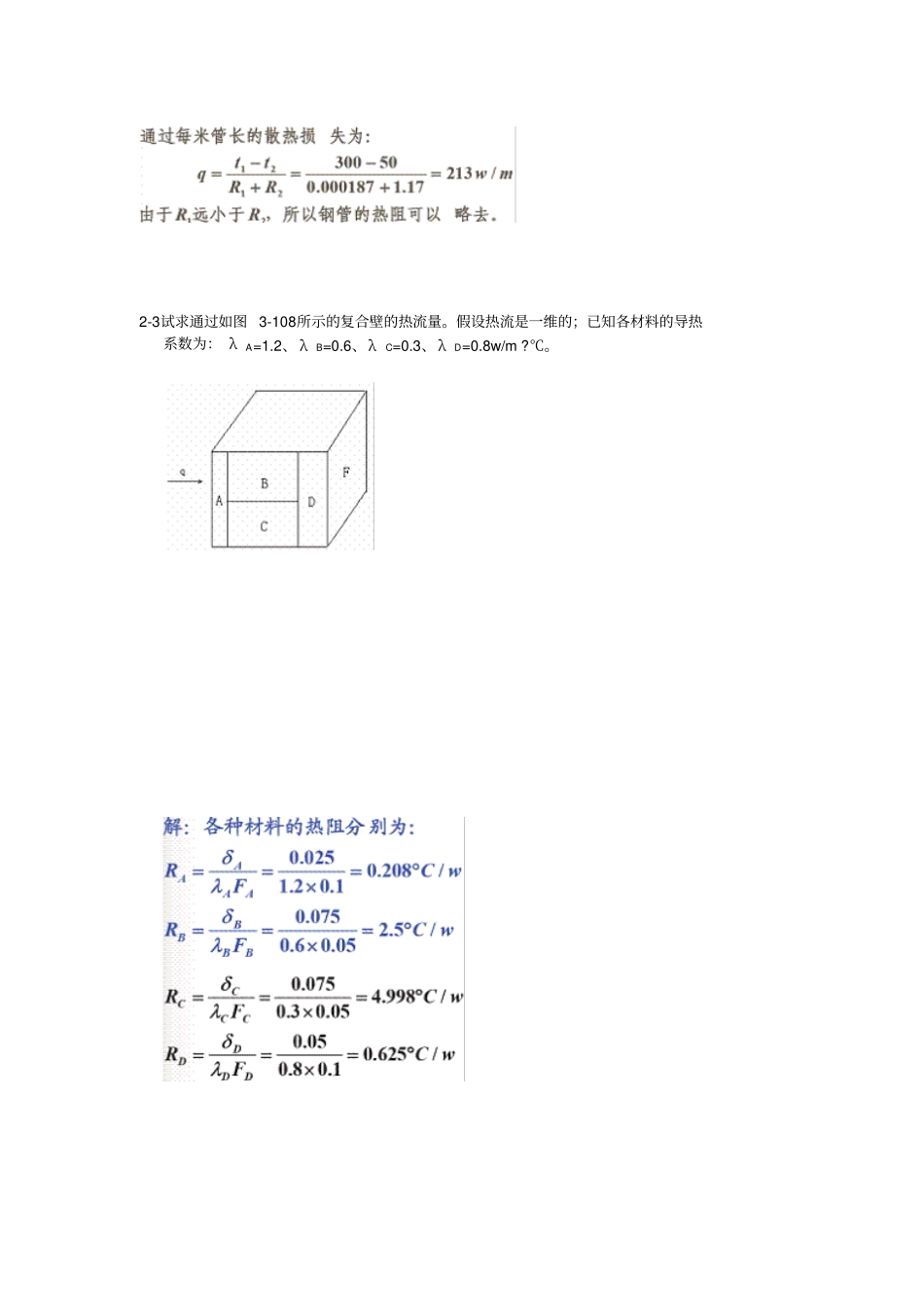

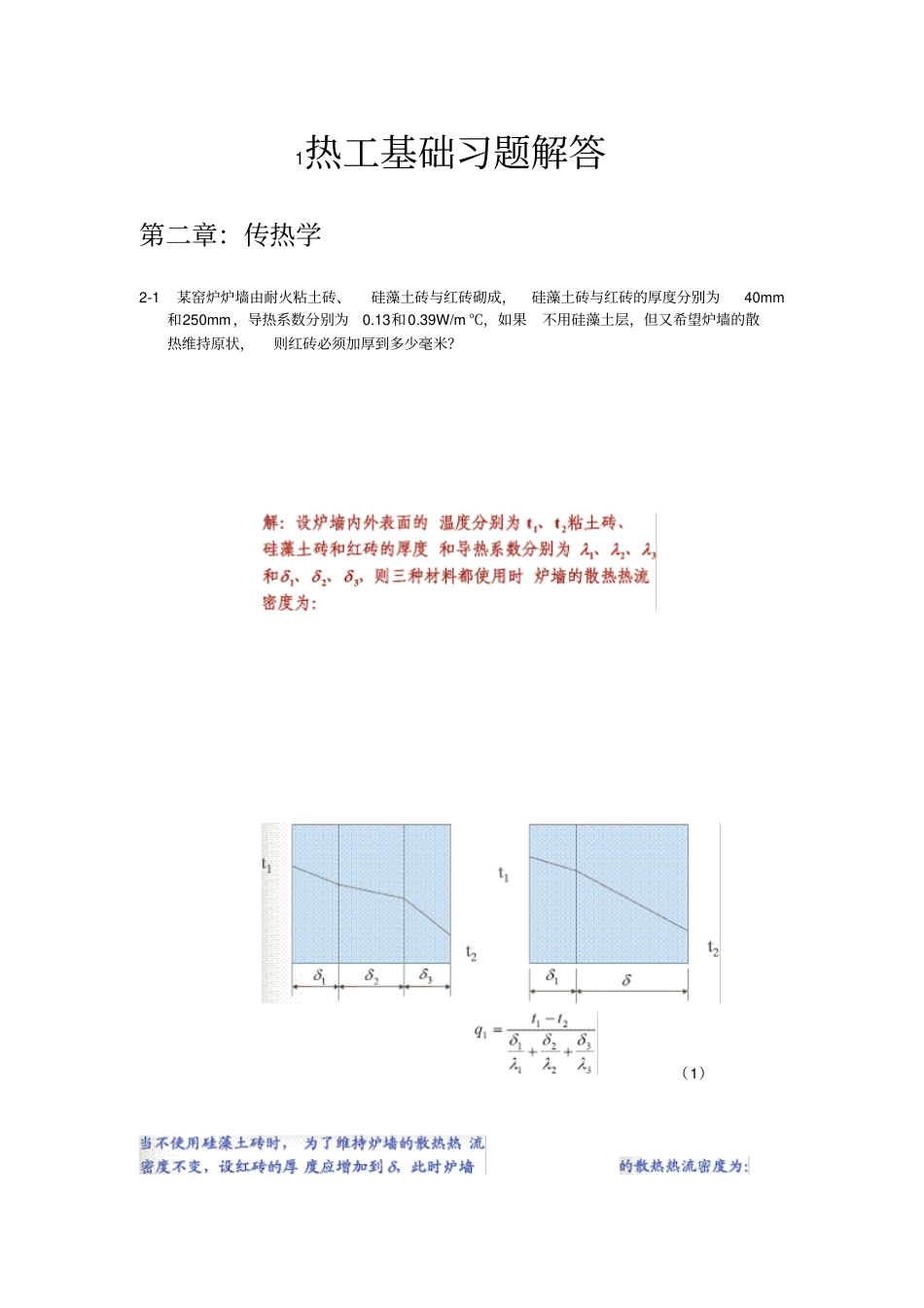

1热工基础习题解答第二章：传热学2-1某窑炉炉墙由耐火粘土砖、硅藻土砖与红砖砌成，硅藻土砖与红砖的厚度分别为40mm和250mm，导热系数分别为0.13和0.39W/m℃，如果不用硅藻土层，但又希望炉墙的散热维持原状，则红砖必须加厚到多少毫米？（1）解得即红砖的厚度应增加到370mm才能维持原散热热流密度不变。2-2某厂蒸汽管道为?175×5的钢管，外面包了一层95mm厚的石棉保温层，管壁和石棉的导热系数分别为50、0.1w/m.℃，管道内表面的温度为300℃，保温层外表面温度为50℃。试求每米管长的散热损失。在计算中能否略去钢管的热阻，为什么？解：石棉保温层和钢管在每米长度方向上产生的热阻分别为：2-3试求通过如图3-108所示的复合壁的热流量。假设热流是一维的；已知各材料的导热系数为：λA=1.2、λB=0.6、λC=0.3、λD=0.8w/m?℃。2-4平壁表面温度tw1=450℃，采用石棉作为保温层的热绝缘材料，导热系数λ=0.094+0.000125t，保温层外表面温度tw2=50℃，若要求热损失不超过340w/m2℃，则保温层的厚度应为多少？解：平壁的平均温度为：即保温层的厚度应至少为147mm。2-5浇注大型混凝土砌块时，由于水泥的水化热使砌块中心温度升高而导致开裂，因此，砌块不能太大。现欲浇注混凝土墙，水泥释放水化热为100w/m3，混凝土导热系数为1.5W/m℃，假设两壁温度为20℃，限制墙中心温度不得超过50℃。试问墙厚不得超过多少米？解：由于墙的两侧温度相等，所以墙内的温度分布为2-6一电炉炉膛长×宽×高=250×150×100mm,炉衬为230mm厚的轻质粘土砖（密度为800kg/m3)。已知内壁平均温度为900℃，炉体外表面温度为80℃。试求此电炉的散热量。解：通过该电炉的散热量可以表示为：将该电炉视为中空长方体，则其核算面积为：2-7有两根用同样材料制成的等长度水平横管，具有相同的表面温度，在空气中自然散热，第一根管子的直径是第二根管子直径的10倍，如果这两根管子的（GrPr)值均在103~109之间，且可用准数方程式Nub=0.53Grb。试求两根管子的对流换0.25热系数比值和热损失的比值。解：对于与圆管进行对流换热的情形，空气的由于横管的表面温度相同，并且空气温度相同，所以均相等，可得2-8根据隧道窑模型实验，确定了圆柱形料垛对流换热系数的准数方程式为：Nuf=0.0146Ref0.85。现用空气强制冷却圆柱形料垛，空气温度为20℃，空气流速为1.28m/s，料垛直径为0.118m。试求圆柱形料垛对空气的对流换热系数。解：查得空气在20C时的物性参数为：2-9一条半圆拱式烟道，长10m，烟道内宽800mm，两侧墙高300mm，拱高400mm。今有烟气以1800Nm3/h的流量通过该烟道，已知烟气平均温度为350℃，烟道内壁面平均温度为240℃，试求烟气对壁面的对流换热系数及传热量。解：烟道的截面积和周长分别为：2-1060℃的水进入一内径为25.4mm的管子，水的流速为2cm/s。试计算水的出口温度（已知管长3m，管壁温度恒定为80℃）解：设水出口处的温度为70C，则水的定性温度为：查得水的物性参数为：与原假设相差不大，所以可以认为水的出口温度为72.8℃。如果要求的精确度更高，可以再假设水的出口温度为71.4℃，继续进行计算，直到满意为止。2-11两无限大平面，其表面温度分别为20℃及600℃，黑度均为0.8，在这两块平面间安放一块黑度为0.8或0.05的遮热板，试求这两无限大平行平面间的净辐射热量。解：使用电网络单元法2-12已知裸气管的表面温度为440℃，直径为0.3m，黑度为0.8，周围环境温度为10℃，在裸气管的周围安放遮热管（黑度为0.82，直径为0.4）（1）求裸气管的辐射散热损失。（2）如果同时考虑对流换热损失，已知遮热管对流换热系数为35W/m2·℃,裸气管的散热损失为多少？2-13有一平板，水平放置在太阳光下，已知太阳投射到平板上的热流量为700W/m2，周围环境温度为25℃。如果忽略对流换热，试求下列情况下的平板表面温度：⑴平板表面涂有白漆。⑵平板表面涂有无光黑漆。⑶如果将上述平板放置在工业炉的热辐射下，当辐射热流量仍为700W/m2，环境温度仍为25℃时。已知白漆对于太阳辐射的吸收率为0.14，白漆对于低于2000℃的热辐射的吸收率为0.90，无光黑漆对于太阳辐射的吸收率为0.96，无光黑漆对于低于2000℃的热辐射的吸收...
