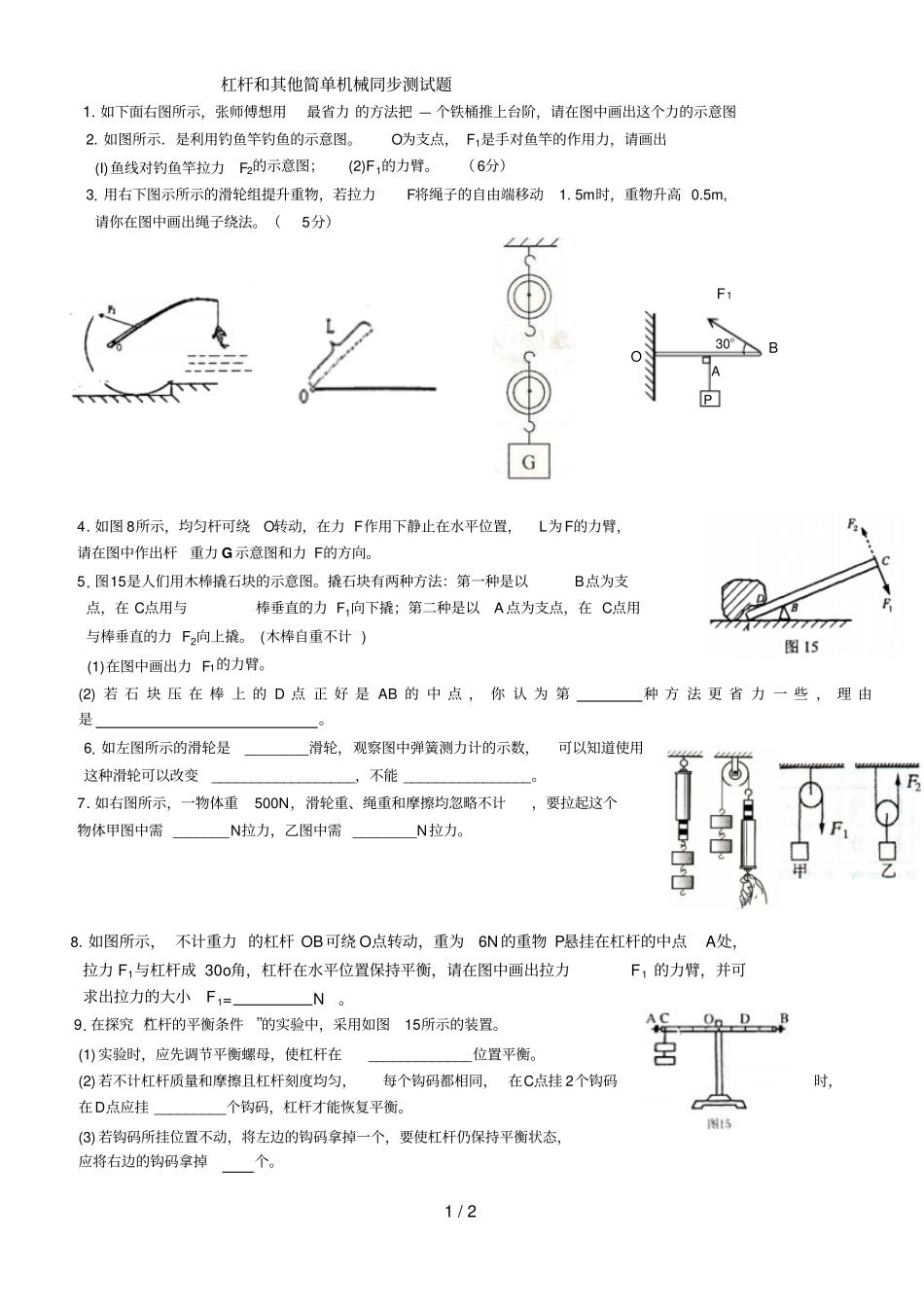

1/2杠杆和其他简单机械同步测试题1.如下面右图所示，张师傅想用最省力的方法把—个铁桶推上台阶，请在图中画出这个力的示意图2.如图所示．是利用钓鱼竿钓鱼的示意图。O为支点，F1是手对鱼竿的作用力，请画出(I)鱼线对钓鱼竿拉力F2的示意图；(2)F1的力臂。（6分）3.用右下图示所示的滑轮组提升重物，若拉力F将绳子的自由端移动1.5m时，重物升高0.5m,请你在图中画出绳子绕法。（5分）4.如图8所示，均匀杆可绕O转动，在力F作用下静止在水平位置，L为F的力臂，请在图中作出杆重力G示意图和力F的方向。5.图15是人们用木棒撬石块的示意图。撬石块有两种方法：第一种是以B点为支点，在C点用与棒垂直的力F1向下撬；第二种是以A点为支点，在C点用与棒垂直的力F2向上撬。(木棒自重不计)(1)在图中画出力F1的力臂。(2)若石块压在棒上的D点正好是AB的中点，你认为第种方法更省力一些，理由是。6.如左图所示的滑轮是________滑轮，观察图中弹簧测力计的示数，可以知道使用这种滑轮可以改变__________________，不能________________。7.如右图所示，一物体重500N，滑轮重、绳重和摩擦均忽略不计，要拉起这个物体甲图中需_______N拉力，乙图中需________N拉力。8.如图所示，不计重力的杠杆OB可绕O点转动，重为6N的重物P悬挂在杠杆的中点A处，拉力F1与杠杆成30o角，杠杆在水平位置保持平衡，请在图中画出拉力F1的力臂，并可求出拉力的大小F1=N。9.在探究“杠杆的平衡条件”的实验中，采用如图15所示的装置。(1)实验时，应先调节平衡螺母，使杠杆在_____________位置平衡。(2)若不计杠杆质量和摩擦且杠杆刻度均匀，每个钩码都相同，在C点挂2个钩码时，在D点应挂_________个钩码，杠杆才能恢复平衡。(3)若钩码所挂位置不动，将左边的钩码拿掉一个，要使杠杆仍保持平衡状态，应将右边的钩码拿掉个。OABPF130°2/2(4)由此，总结出杠杆的平衡条件为：___________________________。10.如图所示，杠杆AOB的A端挂重为G。的物体，B端挂重为G的物体，杠杆平衡时AO处于水平位置，若AO=BO，杠杆自重不计，则GA和GB的大小关系是（）A、GA>GBB、GA=GBC、GA
