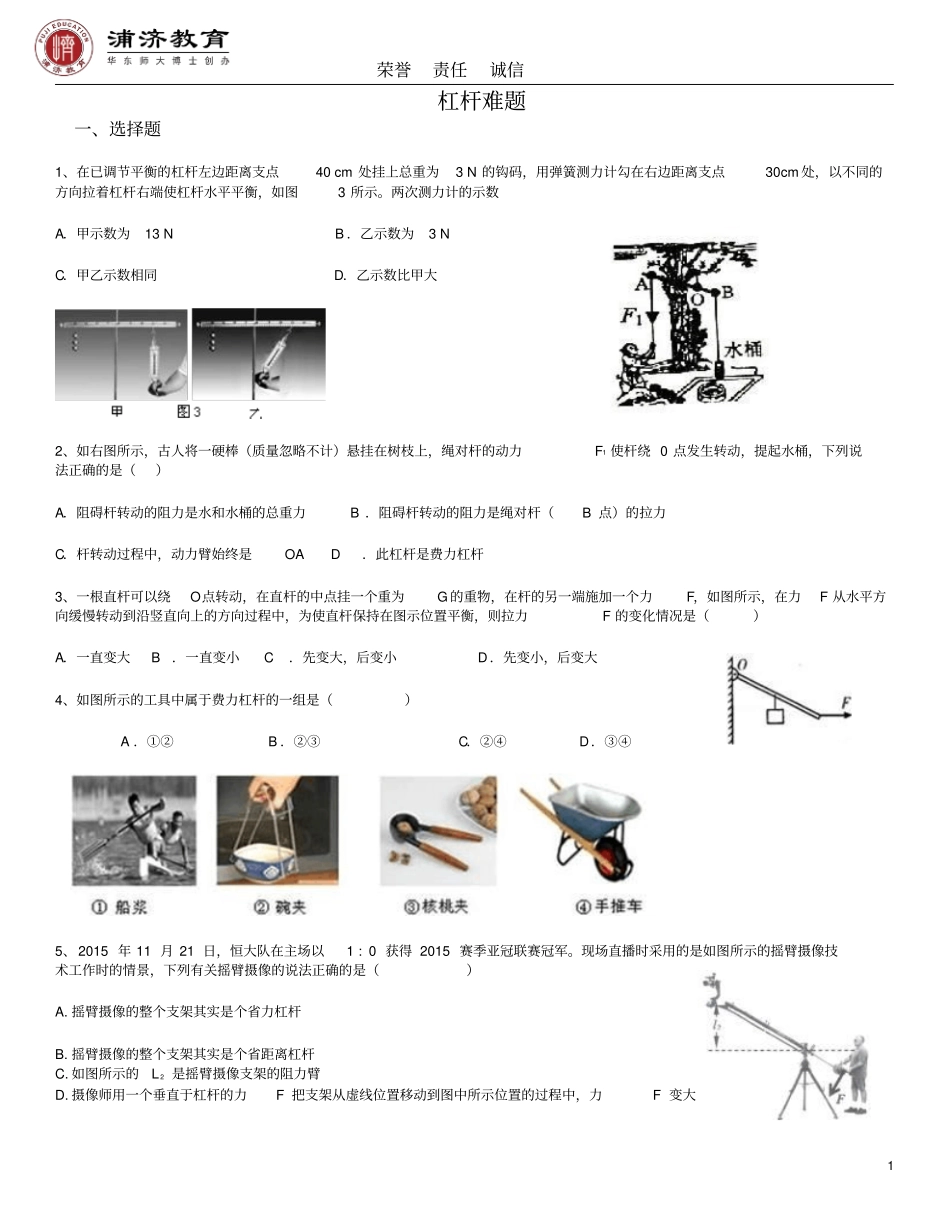

荣誉责任诚信1杠杆难题一、选择题1、在已调节平衡的杠杆左边距离支点40cm处挂上总重为3N的钩码，用弹簧测力计勾在右边距离支点30cm处，以不同的方向拉着杠杆右端使杠杆水平平衡，如图3所示。两次测力计的示数A．甲示数为13NB．乙示数为3NC．甲乙示数相同D．乙示数比甲大2、如右图所示，古人将一硬棒（质量忽略不计）悬挂在树枝上，绳对杆的动力F1使杆绕0点发生转动，提起水桶，下列说法正确的是（）A．阻碍杆转动的阻力是水和水桶的总重力B．阻碍杆转动的阻力是绳对杆（B点）的拉力C．杆转动过程中，动力臂始终是OAD．此杠杆是费力杠杆3、一根直杆可以绕O点转动，在直杆的中点挂一个重为G的重物，在杆的另一端施加一个力F，如图所示，在力F从水平方向缓慢转动到沿竖直向上的方向过程中，为使直杆保持在图示位置平衡，则拉力F的变化情况是（）A．一直变大B．一直变小C．先变大，后变小D．先变小，后变大4、如图所示的工具中属于费力杠杆的一组是（）A．①②B．②③C．②④D．③④5、2015年11月21日，恒大队在主场以1:0获得2015赛季亚冠联赛冠军。现场直播时采用的是如图所示的摇臂摄像技术工作时的情景，下列有关摇臂摄像的说法正确的是（）A.摇臂摄像的整个支架其实是个省力杠杆B.摇臂摄像的整个支架其实是个省距离杠杆C.如图所示的L2是摇臂摄像支架的阻力臂D.摄像师用一个垂直于杠杆的力F把支架从虚线位置移动到图中所示位置的过程中，力F变大荣誉责任诚信26、为了探究杠杆的平衡条件，物理老师带来了一个自制杠杆AB．从其上找一点C用支架支起来，如图所示，当小强依次在枉杆上的A1、A2、A等各点施加一个向下的力时，发现越来越容易提起水桶．根据这一实验现象大家提出的以下四个问题．其中最有探究价值且易于探究的科学问题是（）A．水桶重和位置不变，杠秆平衡时，为什么施力点离支点越远就越省力?B．水桶重和位置不变，杠杆平衡时，动力和动力臂之问存在着怎样的关系?C．阻力和阻力臂不变，杠杆平衡时，动力和动力臂之问存在着怎样的关系?D．杠杆平衡时，动力和动力臂、阻力和阻力臂之问存在着怎样的关系?7、如图所示，杠杆处于平衡状态，下列操作中能让杠杆继续保持平衡的是：A．将左右两边的钩码均向外移动一格B．在左右两边钩码的下方各加一个钩码，位置保持不变C．将左右两边的钩码各去掉一个，位置保持不变D．将左右两边的钩码各加一个钩码，，同时将左右两边的钩码向外移动一格8、如图所示，轻质杠杆的支点为O，在杠杆的A点始终作用竖直向上的力F，将重为G的物体匀速提升，则力F的大小（）A．逐步变大B．逐步变小C．始终不变D．先变小，后变大，杠杆在水平位置上下最小9、根据工作需要选择合适的工具是劳动者的基本技能．要剪断铁丝等较硬的物体，下图中的4种剪刀应选择（）A．B．C．D．10、如图，杠杆处于平衡状态，如果在杠杆两侧挂钩码处各增加一个质量相同的钩码，杠杆会（）A．左端下降B．右端下降C．仍然平衡D．无法判断11、某人用力抬起放在水平地面上的一匀质杠杆的B端，F始终与直杆垂直，如图所示，则在抬起直杆的过程中()A．F逐渐变大B．F逐渐变小C．F保持不变D．无法确定荣誉责任诚信312、一根杆秤，如果秤砣被磨损掉一部分，用它称得的质量将比被称物体的实际质量()A．偏大B．偏小C．相等D．无法比较13、如图，O为支点，在A端施加一个力使杠杆在水平位置平衡，则这个杠杆为A.一定省力B.一定费力C.不省力也不费力D.都有可能二、作图题14、如图所示，一轻质杠杆OA在力F1、F2的作用下处于静止状态．l2是力F2的力臂，请在图中画出F1的力臂l1和力F2的示意图．15、如图所示，轻质杠杆的A点挂一重物G，绳受的拉力为F2，O为杠杆的支点．请在杠杆的端点B处画出使杠杆保持静止的最小的力Fl的示意图，并作出Fl和F2的力臂l1和l2．16、如图19所示，粗细均匀的棒一端搁在地上，另一端与支点O连接。试作出地面对棒的支持力的力臂L和棒所受重力G的示意图。17、如图，一轻质杠杆，为了保持杠杆平衡，请在图中画出所用的最小力F1和阻力F2的力臂L2．18、作出下列杠杆的动力臂和阻力臂．19、如图是用钓鱼竿钓鱼的示意图，O为支点，F2为鱼线对钓鱼竿的拉力，请画出：F2的力臂l2与A...
