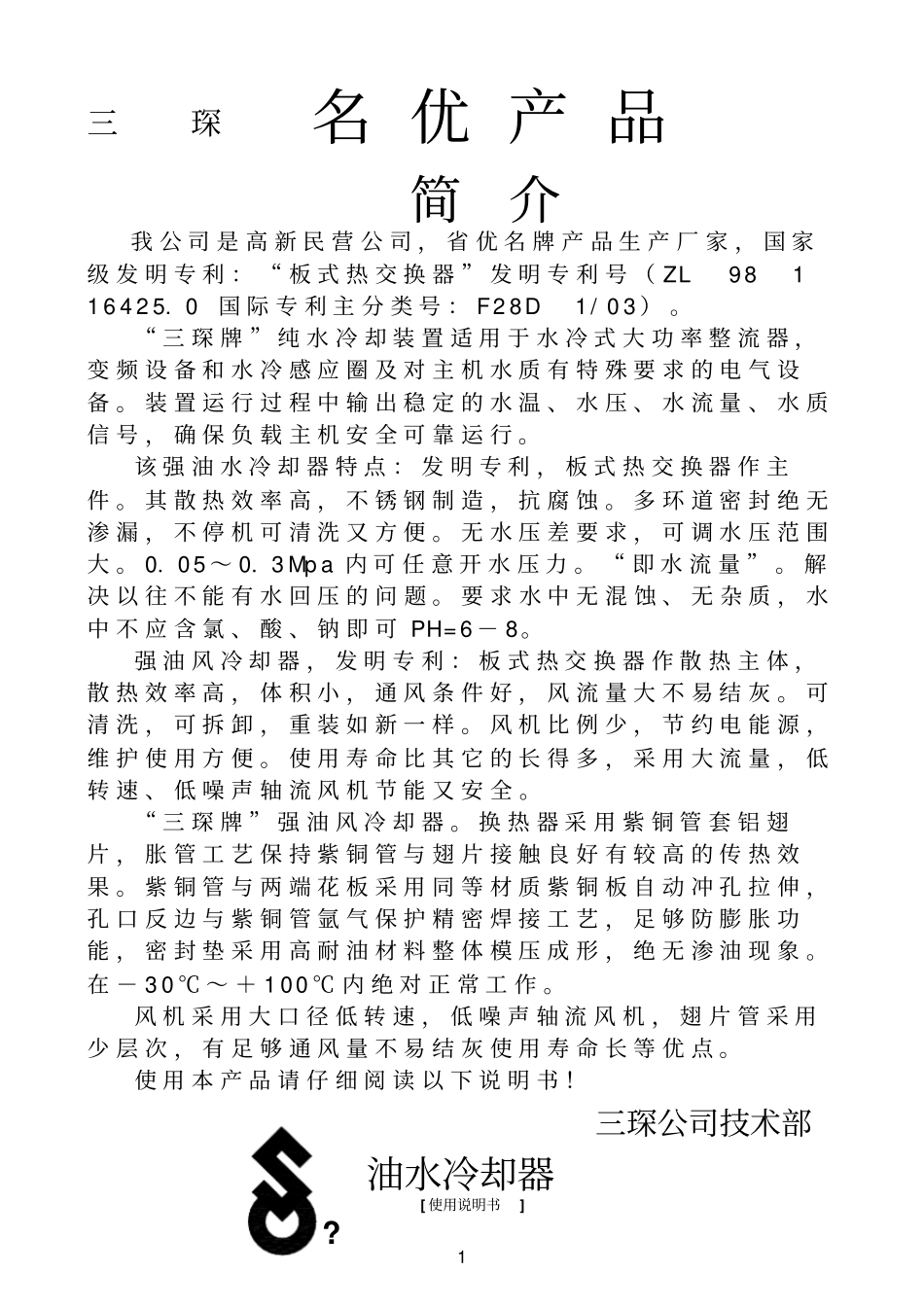

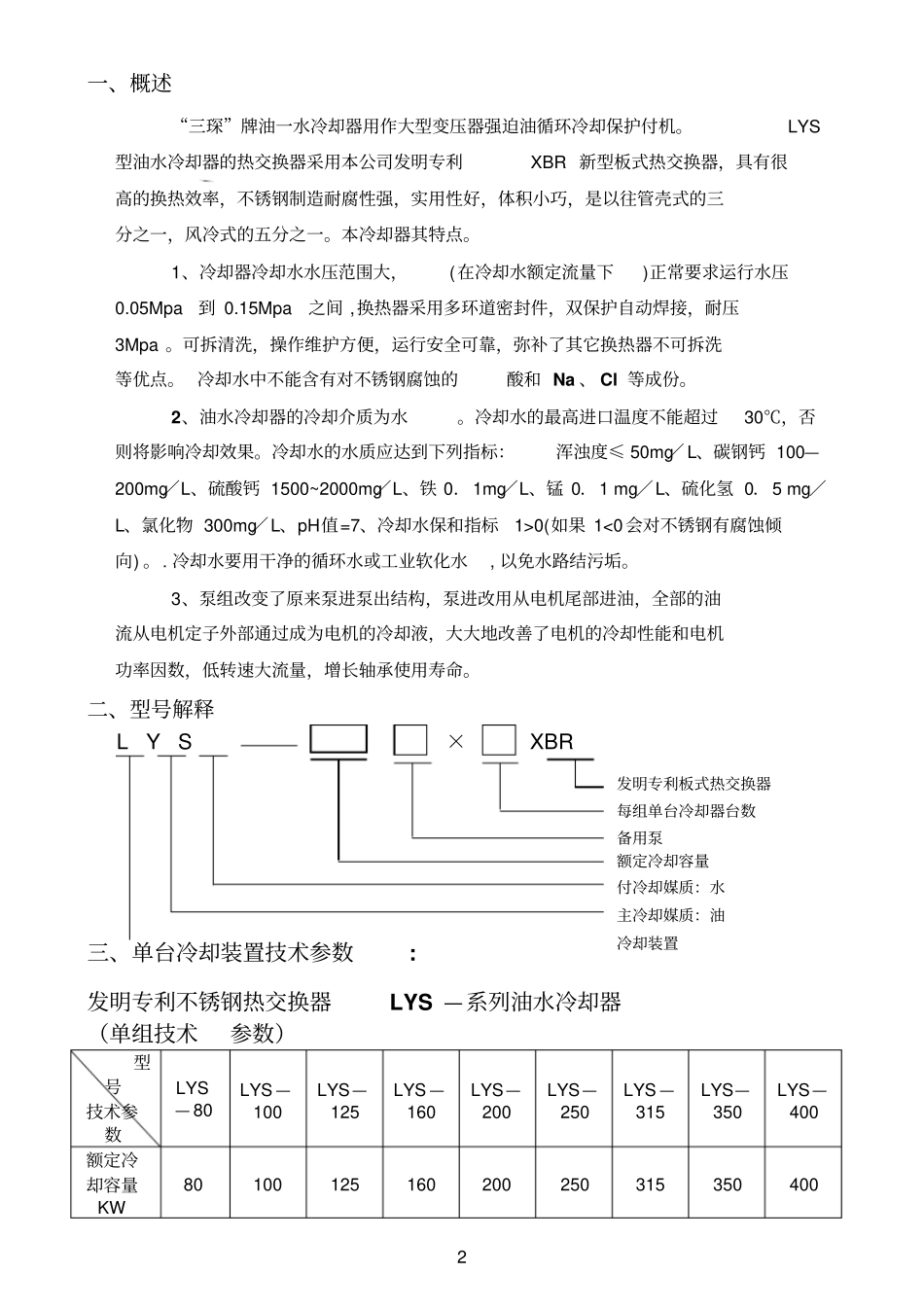

1三琛名优产品简介我公司是高新民营公司，省优名牌产品生产厂家，国家级发明专利：“板式热交换器”发明专利号（ZL98116425.0国际专利主分类号：F28D1/03）。“三琛牌”纯水冷却装置适用于水冷式大功率整流器，变频设备和水冷感应圈及对主机水质有特殊要求的电气设备。装置运行过程中输出稳定的水温、水压、水流量、水质信号，确保负载主机安全可靠运行。该强油水冷却器特点：发明专利，板式热交换器作主件。其散热效率高，不锈钢制造，抗腐蚀。多环道密封绝无渗漏，不停机可清洗又方便。无水压差要求，可调水压范围大。0.05～0.3Mpa内可任意开水压力。“即水流量”。解决以往不能有水回压的问题。要求水中无混蚀、无杂质，水中不应含氯、酸、钠即可PH=6－8。强油风冷却器，发明专利：板式热交换器作散热主体，散热效率高，体积小，通风条件好，风流量大不易结灰。可清洗，可拆卸，重装如新一样。风机比例少，节约电能源，维护使用方便。使用寿命比其它的长得多，采用大流量，低转速、低噪声轴流风机节能又安全。“三琛牌”强油风冷却器。换热器采用紫铜管套铝翅片，胀管工艺保持紫铜管与翅片接触良好有较高的传热效果。紫铜管与两端花板采用同等材质紫铜板自动冲孔拉伸，孔口反边与紫铜管氩气保护精密焊接工艺，足够防膨胀功能，密封垫采用高耐油材料整体模压成形，绝无渗油现象。在－30℃～＋100℃内绝对正常工作。风机采用大口径低转速，低噪声轴流风机，翅片管采用少层次，有足够通风量不易结灰使用寿命长等优点。使用本产品请仔细阅读以下说明书！三琛公司技术部油水冷却器[使用说明书]?2一、概述“三琛”牌油一水冷却器用作大型变压器强迫油循环冷却保护付机。LYS型油水冷却器的热交换器采用本公司发明专利XBR新型板式热交换器，具有很高的换热效率，不锈钢制造耐腐性强，实用性好，体积小巧，是以往管壳式的三分之一，风冷式的五分之一。本冷却器其特点。1、冷却器冷却水水压范围大，(在冷却水额定流量下)正常要求运行水压0.05Mpa到0.15Mpa之间,换热器采用多环道密封件，双保护自动焊接，耐压3Mpa。可拆清洗，操作维护方便，运行安全可靠，弥补了其它换热器不可拆洗等优点。冷却水中不能含有对不锈钢腐蚀的酸和Na、Cl等成份。2、油水冷却器的冷却介质为水。冷却水的最高进口温度不能超过30℃，否则将影响冷却效果。冷却水的水质应达到下列指标：浑浊度≤50mg／L、碳钢钙100—200mg／L、硫酸钙1500~2000mg／L、铁0．1mg／L、锰0．1mg／L、硫化氢0．5mg／L、氯化物300mg／L、pH值=7、冷却水保和指标1>0(如果1<0会对不锈钢有腐蚀倾向)。.冷却水要用干净的循环水或工业软化水,以免水路结污垢。3、泵组改变了原来泵进泵出结构，泵进改用从电机尾部进油，全部的油流从电机定子外部通过成为电机的冷却液，大大地改善了电机的冷却性能和电机功率因数，低转速大流量，增长轴承使用寿命。二、型号解释LYS×XBR三、单台冷却装置技术参数:发明专利不锈钢热交换器LYS—系列油水冷却器（单组技术参数）型号技术参数LYS—80LYS—100LYS—125LYS—160LYS—200LYS—250LYS—315LYS—350LYS—400额定冷却容量KW80100125160200250315350400发明专利板式热交换器每组单台冷却器台数额定冷却容量备用泵付冷却媒质：水主冷却媒质：油冷却装置3换热面积M281012.516202531.53540油循环流量m3/h303030354050607080油平均温度℃≤55≤55≤55≤55≤55≤55≤55≤55≤55电机功率KW1.51.51.5333333充油量L607090120140180220250280冷却水流量m3/h2030355060708095105进水额定温度℃≤28≤28≤28≤28≤28≤28≤28≤28≤28整机重量Kg550570590610650800100011001250注:如水温每低1℃,换热性能提高1.2%左右，水流量每增加10%冷却器容量提高2%左右。“但一定程度就不起作用”。四、结构及工作原理本机由换热器、潜油泵、油管道、基座、电控柜等组成。流程为：从变压器输出载热的变压器油经管路进入本机油泵加压后再进入换热器中通过壁间传热将热量传递给冷却水带走热量，经冷却后的变压器油通过管路流回变压器吸收热量后重新输入本机冷却，周而复始闭路循环的冷却系统。换热器采用了发明专利产品XBR新型板式热...
