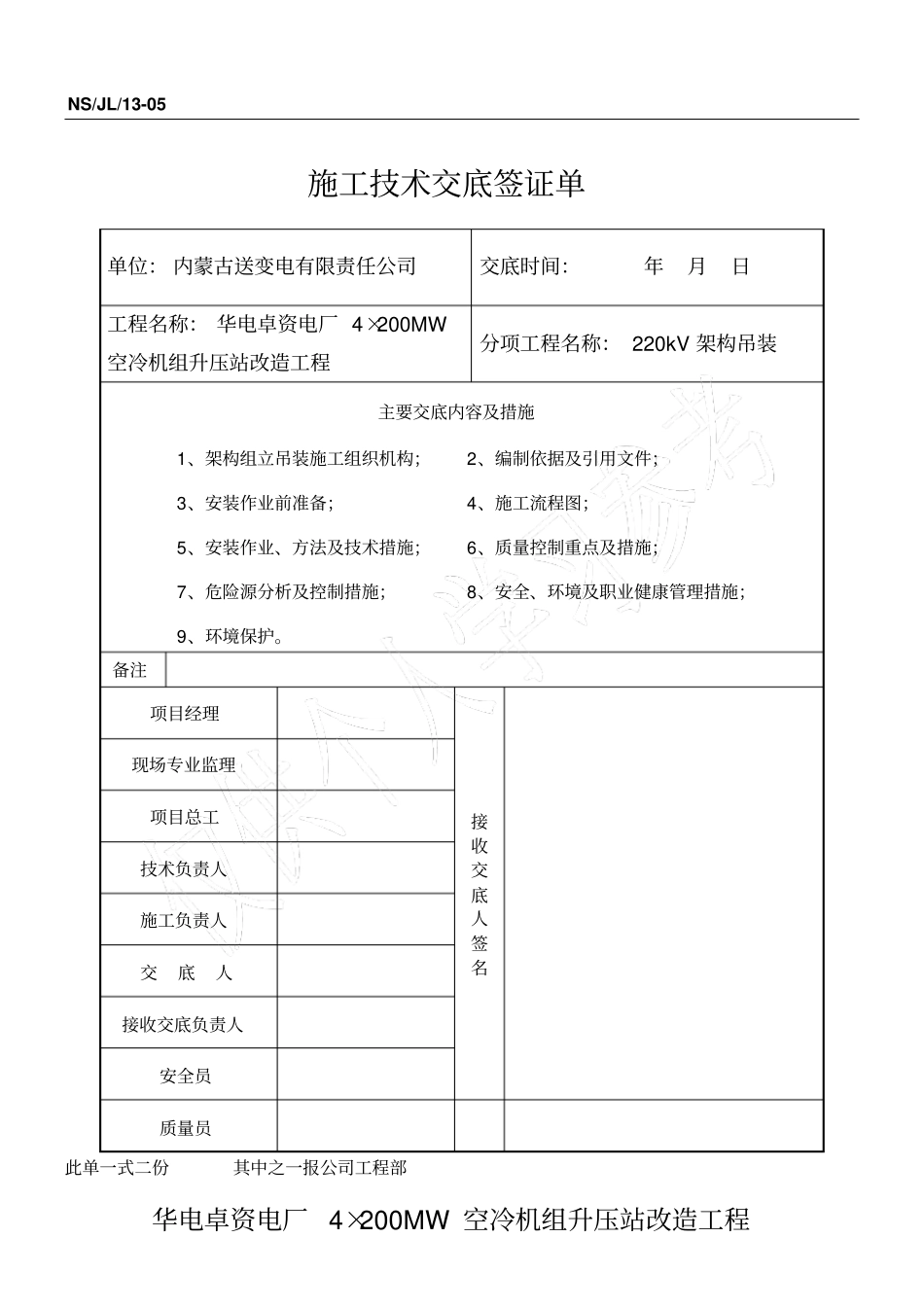

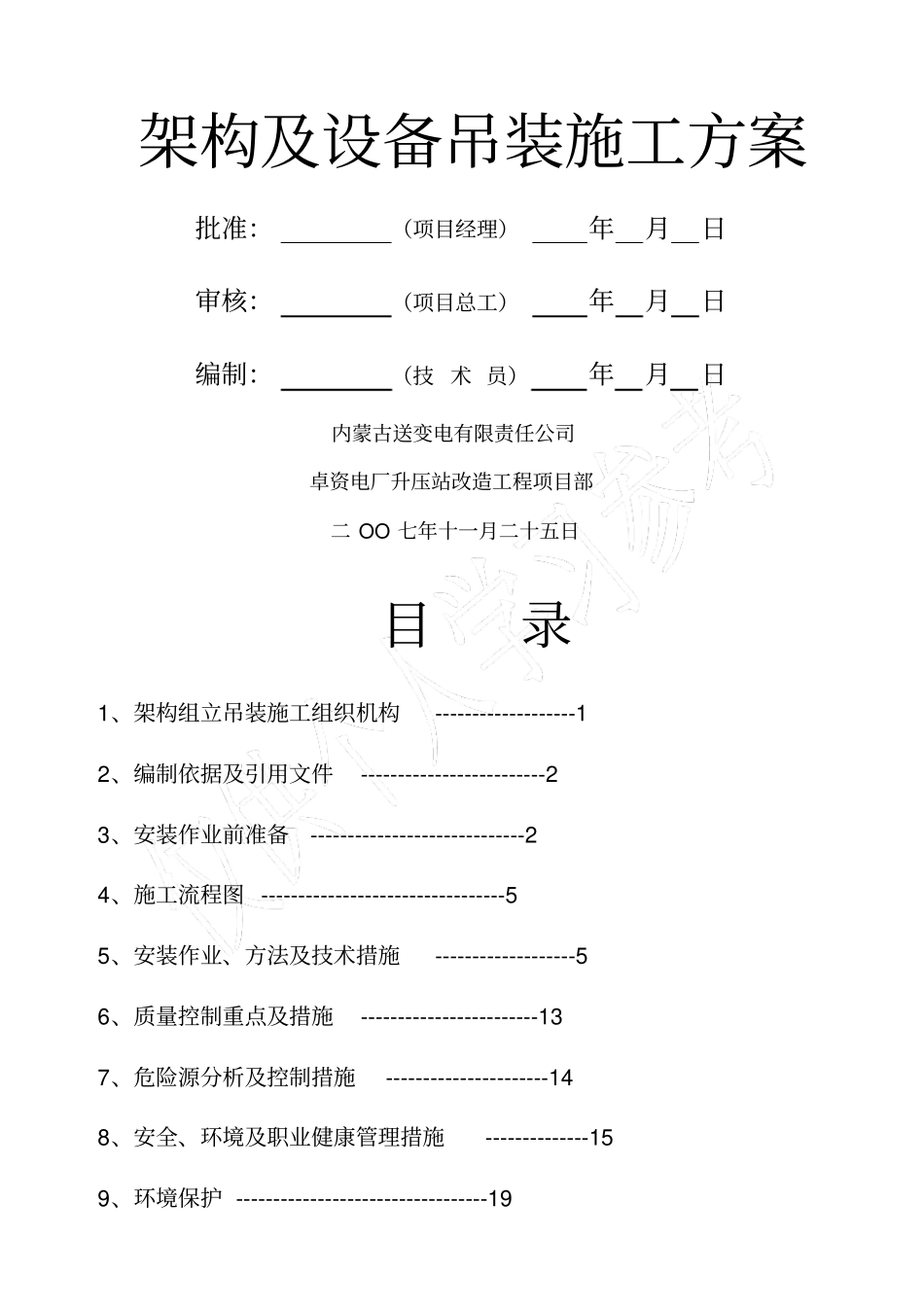

NS/JL/13-05施工技术交底签证单单位：内蒙古送变电有限责任公司交底时间：年月日工程名称：华电卓资电厂4×200MW空冷机组升压站改造工程分项工程名称：220kV架构吊装主要交底内容及措施1、架构组立吊装施工组织机构；2、编制依据及引用文件；3、安装作业前准备；4、施工流程图；5、安装作业、方法及技术措施；6、质量控制重点及措施；7、危险源分析及控制措施；8、安全、环境及职业健康管理措施；9、环境保护。备注项目经理接收交底人签名现场专业监理项目总工技术负责人施工负责人交底人接收交底负责人安全员质量员此单一式二份其中之一报公司工程部华电卓资电厂4×200MW空冷机组升压站改造工程架构及设备吊装施工方案批准：（项目经理）年月日审核：（项目总工）年月日编制：（技术员）年月日内蒙古送变电有限责任公司卓资电厂升压站改造工程项目部二OO七年十一月二十五日目录1、架构组立吊装施工组织机构-------------------12、编制依据及引用文件-------------------------23、安装作业前准备-----------------------------24、施工流程图---------------------------------55、安装作业、方法及技术措施-------------------56、质量控制重点及措施------------------------137、危险源分析及控制措施----------------------148、安全、环境及职业健康管理措施--------------159、环境保护----------------------------------19架构及设备柱组立吊装施工组织机构一、本施工方案的适用范围本施工方案适用于指导220kV升压站扩建架构及设备支架的运输、检查、地面组装、总体吊装等作业。二、编制依据及引用文件本施工方案依据如下相关规程、规范、设计文件、公司文件等编制：2.1、本工程施工招标文件和工程预算2.2、内蒙古电力勘测设计院的设计图纸、会审纪要和设计变更2.3、有关国家方针、政策、法规2.4、火电施工质量检验及评定标准,第一篇《土建工程篇》2.5、《电力建设安全健康与环境管理规定》2.6、《电力建设安全工作规程(变电所部分)》2.7、《钢结构工程施工及验收规范》2.8、输变电工程达标投产考核评定标准(2005版)2.9、本工程现场收集的资料,建筑材料供应状况资料2.10、公司管理体系文件2.11、施工组织设计2.12、厂家提供的技术文件或指导性说明三、安装作业前准备组长：副组长：高空作业组立总指挥：安全监督：吊套绑扎拉线管理架构找正坑底找正其它作业3.1、准备工作3.1.1、明确施工作业人员并组织全体参与施工人员进行安全技术交底,学习施工方案；3.1.2、工作人员应具备相应安全资质、特殊工种资质(高空作业、吊车证、焊工证);3.1.3、架构为环型混凝土电杆,分段加工在现场焊接成整体,钢梁分段加工在现场焊接成整体,设备支架为环型混凝土电杆,需要注意长途运输及装卸时磕碰、防止磨损,组立时吊具要防止磨损和污染,特别注意爬梯、地线挂耳的朝向;3.1.4、准备好适合本次施工作业的工器具,并在施工安装,架构吊装前进行详细的检查,确认无误后,方可投入使用.3.1.5、安装工器具清单(表3.1.5)序号工器具设备型号数量备注1≥25吨吊车1辆23吨吊车1辆3起吊钢丝绳4根49mm拉线钢丝绳12根5小棕绳(牵引绳)6根6U型夹环8个大小各4个7安全带6条8钢管固定极12根9透明塑料管20m10大头楔子200个11大锤3把12小锤6把13脚扣300—4002付14大撬棍6根15小撬棍6根16扳手24—32各8把17JD350搅拌机1台18水准仪1台19经纬仪2台2050m钢卷尺2把215m钢卷尺6把22插入式振动器2台23电焊机4台24电源箱3套25磨光机2台26砂轮切割机1台27铁锹20把28尼龙绳100m29地锚3T/2个30滑轮10T/2个31水平尺2把32吊套φ19.5×13.5m2根33吊套φ21.5×1.5m1根34吊套φ17.5×12m1根35手扳葫芦3T/16个36狗头夹子40个3.1.6、安装使用材料清单(表3.1.6)序号材料名称型号数量备注1钢丝刷20把2电焊条E432.5t3毛刷30把4红丹漆40公斤5灰漆80公斤6线绳20kg7银粉漆30公斤3.1.7、工作负责人应根据当地天气情况进行工作安排,确定安装日期,准备工器具、机械,提前通知相关单位负责人参与检查;3.2、人员分工3.2.1、管理分工序号职责负责人1负责2技术3质安3.2.2、作业分工表序号职责工作负责人1运输2起吊就位3基础垫层浇筑、找平4地面组装5安...
