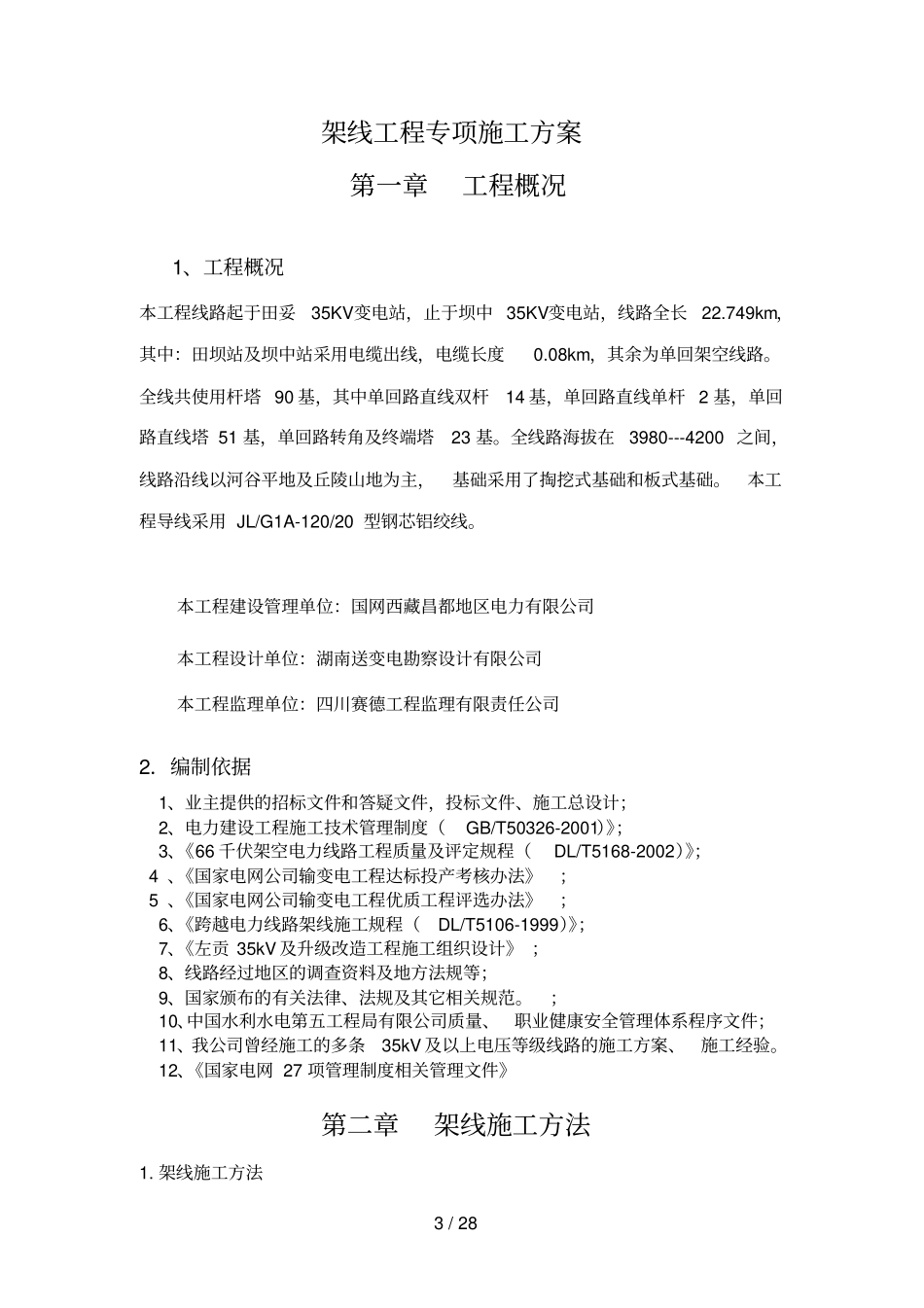

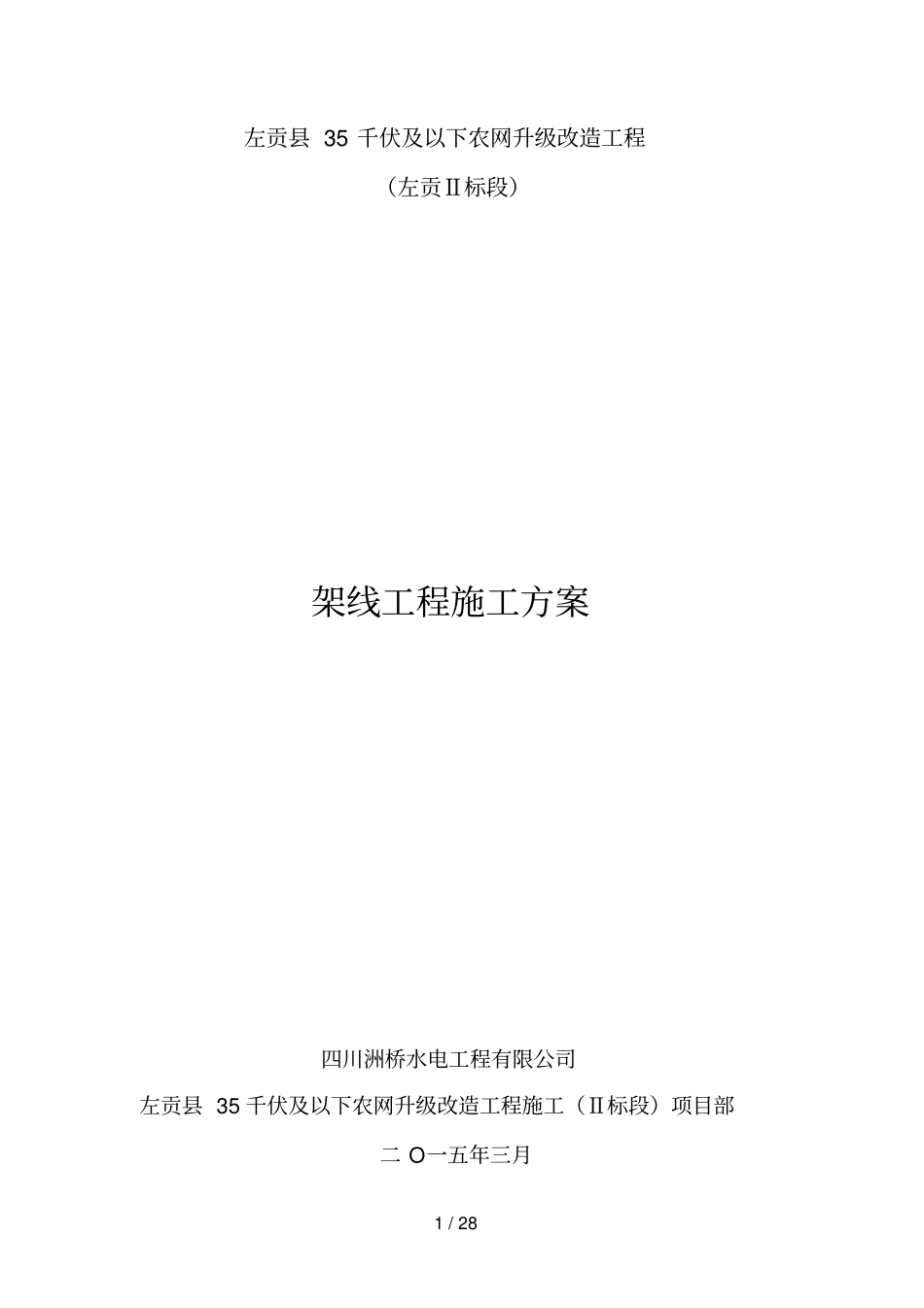

1/28左贡县35千伏及以下农网升级改造工程(左贡Ⅱ标段)架线工程施工方案四川洲桥水电工程有限公司左贡县35千伏及以下农网升级改造工程施工(Ⅱ标段)项目部二O一五年三月2/28批准:年月日(主管领导)审核:年月日(部门管理)编写:年月日3/28架线工程专项施工方案第一章工程概况1、工程概况本工程线路起于田妥35KV变电站,止于坝中35KV变电站,线路全长22.749km,其中:田坝站及坝中站采用电缆出线,电缆长度0.08km,其余为单回架空线路。全线共使用杆塔90基,其中单回路直线双杆14基,单回路直线单杆2基,单回路直线塔51基,单回路转角及终端塔23基。全线路海拔在3980---4200之间,线路沿线以河谷平地及丘陵山地为主,基础采用了掏挖式基础和板式基础。本工程导线采用JL/G1A-120/20型钢芯铝绞线。本工程建设管理单位:国网西藏昌都地区电力有限公司本工程设计单位:湖南送变电勘察设计有限公司本工程监理单位:四川赛德工程监理有限责任公司2.编制依据1、业主提供的招标文件和答疑文件,投标文件、施工总设计;2、电力建设工程施工技术管理制度(GB/T50326-2001)》;3、《66千伏架空电力线路工程质量及评定规程(DL/T5168-2002)》;4、《国家电网公司输变电工程达标投产考核办法》;5、《国家电网公司输变电工程优质工程评选办法》;6、《跨越电力线路架线施工规程(DL/T5106-1999)》;7、《左贡35kV及升级改造工程施工组织设计》;8、线路经过地区的调查资料及地方法规等;9、国家颁布的有关法律、法规及其它相关规范。;10、中国水利水电第五工程局有限公司质量、职业健康安全管理体系程序文件;11、我公司曾经施工的多条35kV及以上电压等级线路的施工方案、施工经验。12、《国家电网27项管理制度相关管理文件》第二章架线施工方法1.架线施工方法4/28由于本线路存在光缆放线施工,并且为了提高的放线施工效率,本线路导线、地线均采用张力放线施工工艺,线材用汽车、配合吊车运输到现场。①清障人工清理通道。②地线施工:采用一牵一张张力放线施工。③导线施工A、采用张力放线。B、放线时,采用特别加工的钢筋拉杆、二联板做为放线滑车挂具。C、导引绳展放应用动力伞展放,然后采用张力机拖引。D、牵引绳展放用小牵引机、小张力机带张力牵放。E、直线管接续采用集中压接。④紧线施工A、紧线施工段与放线施工段相同,机动绞磨紧线,执行粗调、细调、微调、精调程序。B、驰度观测以平行四边形法为主,用观测仪在塔上观测。⑤附件安装A、直线塔附件用两套吊具分别起吊两个滑轮车中的子导线,两套吊具的上端均挂在悬垂串悬挂点处的施工孔上。B、耐张塔附件在空中对接法平衡挂线,空中压接耐张线夹。C、间隔棒安装在线上测绳配合地面测距,飞车安装。(10)跨越施工方法①本工程沿线重要交叉跨越见下表。项目单位数量措施类型备注10kV线路次16跨越380V、220V低压线次8跨越通信线次41跨越G318国道次16跨越普通道路次2跨越玉曲河次22跨越不通航②跨越施工方案A、跨越公路:5/28a)排栅搭设必须由下至上沿水平方向进行,材料必须符合工程要求,竖杆必须垂直,间距不大于0.8米,横杆必须水平,间距不大于0.6米,刀剪支撑杆与地面角度不大于50度并要全部用大茅竹进行。b)每条排竹搭接长度不少于1.5米,接头绑扎牢固。竖杆竹头向下,垂直错开。横杆竹头向里,水平错开。竹的裂缝长度超过一节的禁止使用。跨越架搭设的接头必须交错布置,不得设在同步跨内,且各连接点必须牢固可靠。c)跨越架下端必须埋入地下0.5m,下用两块2cm厚的木板垫稳后才能绑扎立杆,底部必须绑扎扫地杆使其达到稳定效果。d)每处的排栅搭设,应根据其实际的客观情况再结合该处障碍物的要求,搭出相应能满足施工要求的安全牢固的排栅。做到不多搭、不少搭,以免造成不必要的经济损失。e)所搭设的排栅,必须牢固、稳定,能保证在施工期间满足各种荷载及在恶劣天气的条件下不变形、不摇摆、不倾倒,起到施工安全生产的防护作用。f)采用尼龙网封顶。g)跨越高速公路必须先与高速公路管理部门同意,安排好交通疏导工作再搭设跨越措施。B、跨越110kV及以下线路:a)排栅搭设必须由下至上沿水平方向进行,材料必须符合工程...
