某国际会展中心工程消防工程施工组织设计方案VIP免费

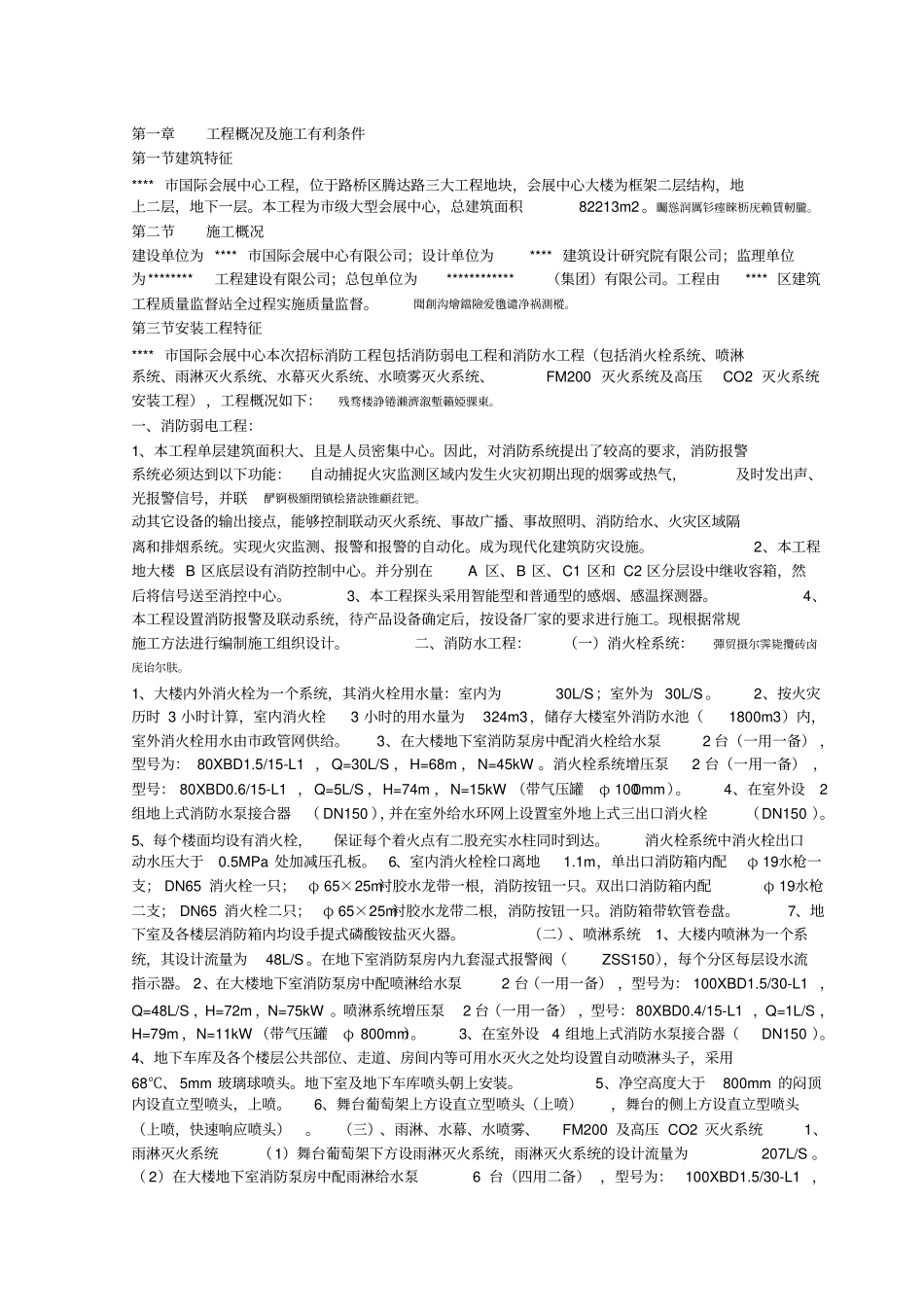

第一章工程概况及施工有利条件第一节建筑特征****市国际会展中心工程，位于路桥区腾达路三大工程地块，会展中心大楼为框架二层结构，地上二层，地下一层。本工程为市级大型会展中心，总建筑面积82213m2。矚慫润厲钐瘗睞枥庑赖賃軔朧。第二节施工概况建设单位为****市国际会展中心有限公司；设计单位为****建筑设计研究院有限公司；监理单位为********工程建设有限公司；总包单位为************（集团）有限公司。工程由****区建筑工程质量监督站全过程实施质量监督。聞創沟燴鐺險爱氇谴净祸測樅。第三节安装工程特征****市国际会展中心本次招标消防工程包括消防弱电工程和消防水工程（包括消火栓系统、喷淋系统、雨淋灭火系统、水幕灭火系统、水喷雾灭火系统、FM200灭火系统及高压CO2灭火系统安装工程），工程概况如下：残骛楼諍锩瀨濟溆塹籟婭骒東。一、消防弱电工程：1、本工程单层建筑面积大、且是人员密集中心。因此，对消防系统提出了较高的要求，消防报警系统必须达到以下功能：自动捕捉火灾监测区域内发生火灾初期出现的烟雾或热气，及时发出声、光报警信号，并联酽锕极額閉镇桧猪訣锥顧荭钯。动其它设备的输出接点，能够控制联动灭火系统、事故广播、事故照明、消防给水、火灾区域隔离和排烟系统。实现火灾监测、报警和报警的自动化。成为现代化建筑防灾设施。2、本工程地大楼B区底层设有消防控制中心。并分别在A区、B区、C1区和C2区分层设中继收容箱，然后将信号送至消控中心。3、本工程探头采用智能型和普通型的感烟、感温探测器。4、本工程设置消防报警及联动系统，待产品设备确定后，按设备厂家的要求进行施工。现根据常规施工方法进行编制施工组织设计。二、消防水工程：（一）消火栓系统：彈贸摄尔霁毙攬砖卤庑诒尔肤。1、大楼内外消火栓为一个系统，其消火栓用水量：室内为30L/S；室外为30L/S。2、按火灾历时3小时计算，室内消火栓3小时的用水量为324m3，储存大楼室外消防水池（1800m3）内，室外消火栓用水由市政管网供给。3、在大楼地下室消防泵房中配消火栓给水泵2台（一用一备），型号为：80XBD1.5/15-L1，Q=30L/S，H=68m，N=45kW。消火栓系统增压泵2台（一用一备），型号：80XBD0.6/15-L1，Q=5L/S，H=74m，N=15kW（带气压罐φ1000mm）。4、在室外设2组地上式消防水泵接合器（DN150），并在室外给水环网上设置室外地上式三出口消火栓（DN150）。5、每个楼面均设有消火栓，保证每个着火点有二股充实水柱同时到达。消火栓系统中消火栓出口动水压大于0.5MPa处加减压孔板。6、室内消火栓栓口离地1.1m，单出口消防箱内配φ19水枪一支；DN65消火栓一只；φ65×25m衬胶水龙带一根，消防按钮一只。双出口消防箱内配φ19水枪二支；DN65消火栓二只；φ65×25m衬胶水龙带二根，消防按钮一只。消防箱带软管卷盘。7、地下室及各楼层消防箱内均设手提式磷酸铵盐灭火器。（二）、喷淋系统1、大楼内喷淋为一个系统，其设计流量为48L/S。在地下室消防泵房内九套湿式报警阀（ZSS150），每个分区每层设水流指示器。2、在大楼地下室消防泵房中配喷淋给水泵2台（一用一备），型号为：100XBD1.5/30-L1，Q=48L/S，H=72m，N=75kW。喷淋系统增压泵2台（一用一备），型号：80XBD0.4/15-L1，Q=1L/S，H=79m，N=11kW（带气压罐φ800mm）。3、在室外设4组地上式消防水泵接合器（DN150）。4、地下车库及各个楼层公共部位、走道、房间内等可用水灭火之处均设置自动喷淋头子，采用68℃、5mm玻璃球喷头。地下室及地下车库喷头朝上安装。5、净空高度大于800mm的闷顶内设直立型喷头，上喷。6、舞台葡萄架上方设直立型喷头（上喷），舞台的侧上方设直立型喷头（上喷，快速响应喷头）。（三）、雨淋、水幕、水喷雾、FM200及高压CO2灭火系统1、雨淋灭火系统（1）舞台葡萄架下方设雨淋灭火系统，雨淋灭火系统的设计流量为207L/S。（2）在大楼地下室消防泵房中配雨淋给水泵6台（四用二备），型号为：100XBD1.5/30-L1，2/21Q=52L/S，H=65m，N=75kW。雨淋系统增压泵2台（一用一备），型号：80XBD0.4/15-L1，Q=1L/S，H=72m，N=11kW（带气压罐φ1400mm）。并设42组雨淋阀（ZSFY150、舞台1组、二层41组）。2、水...
