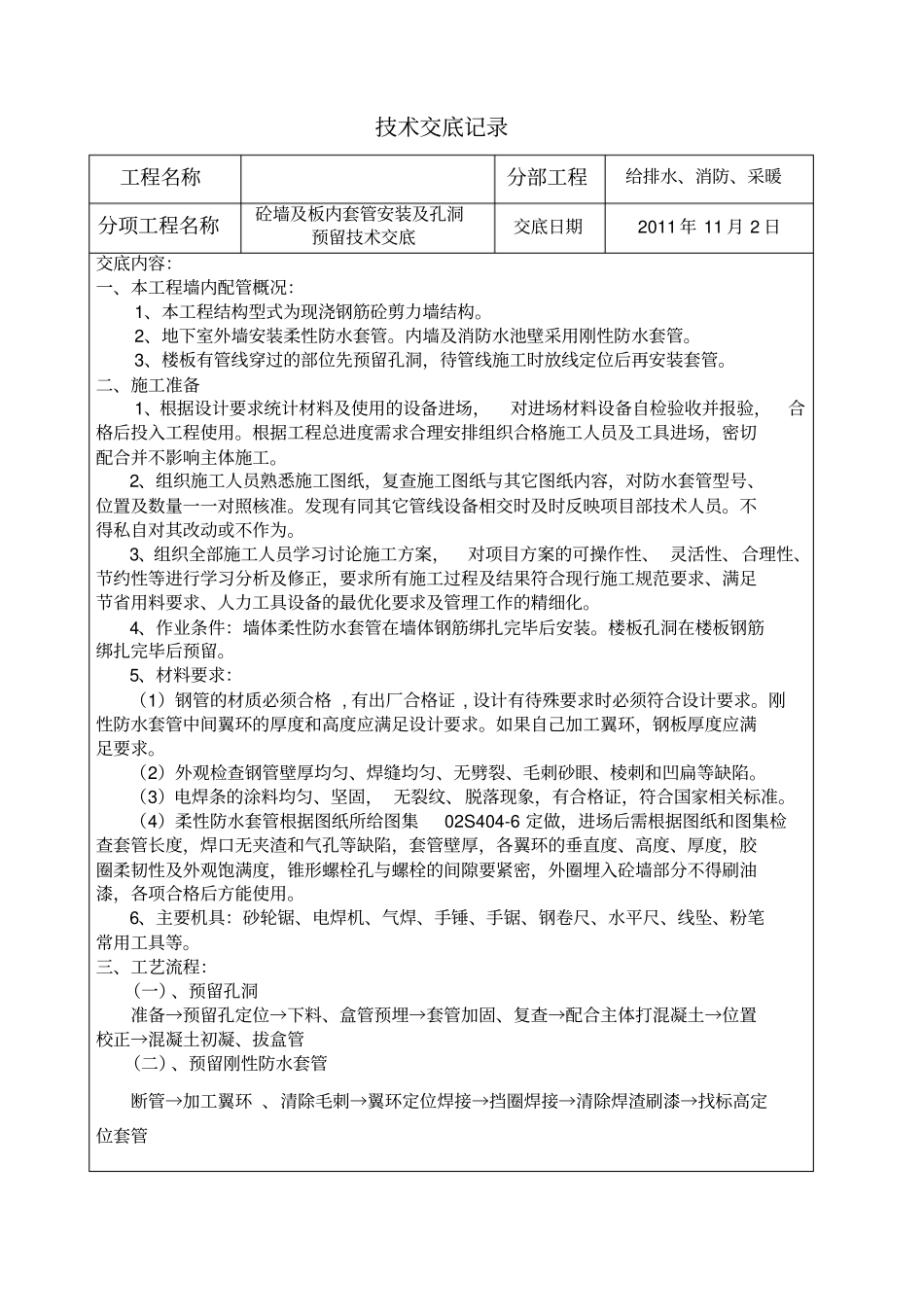

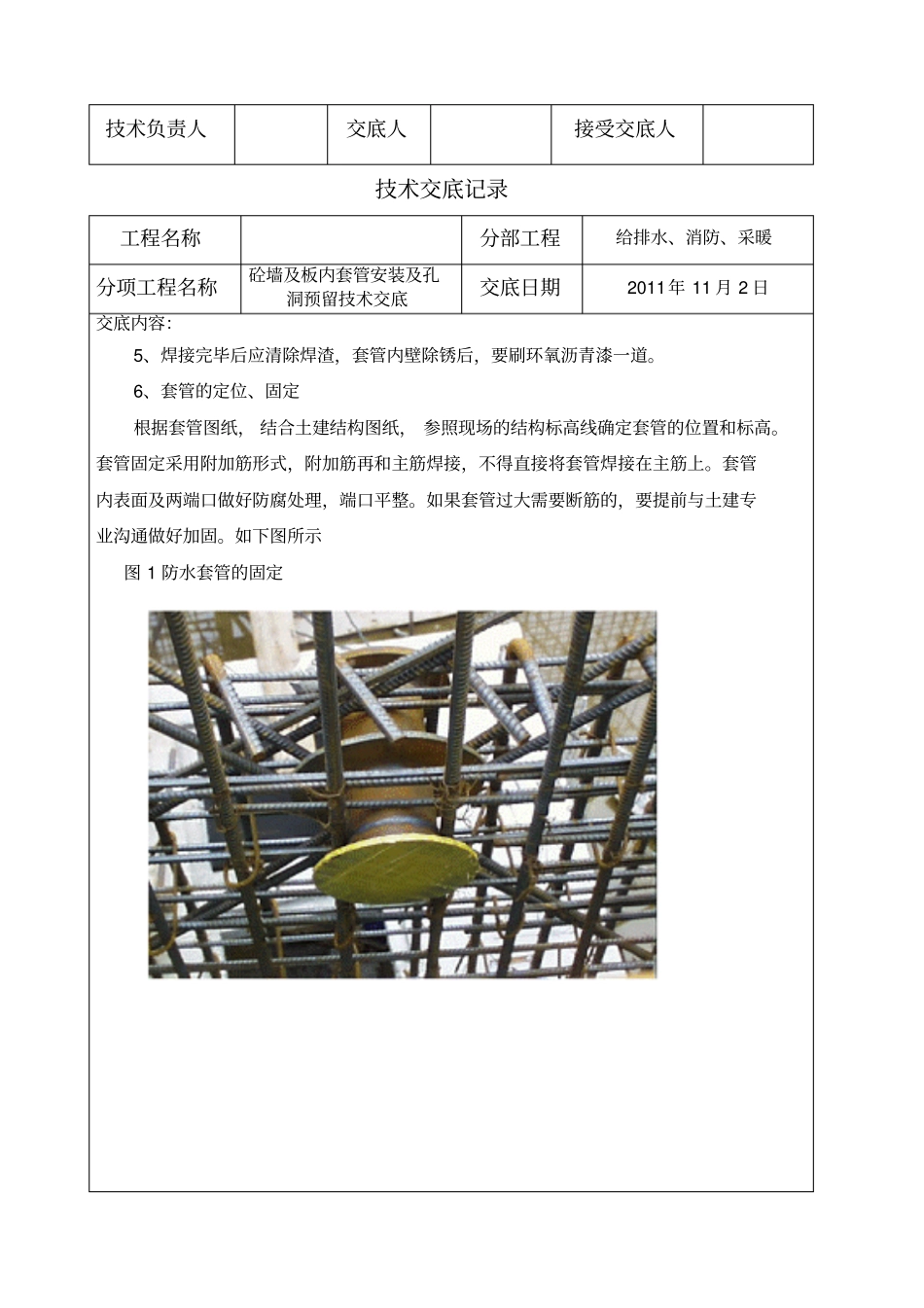

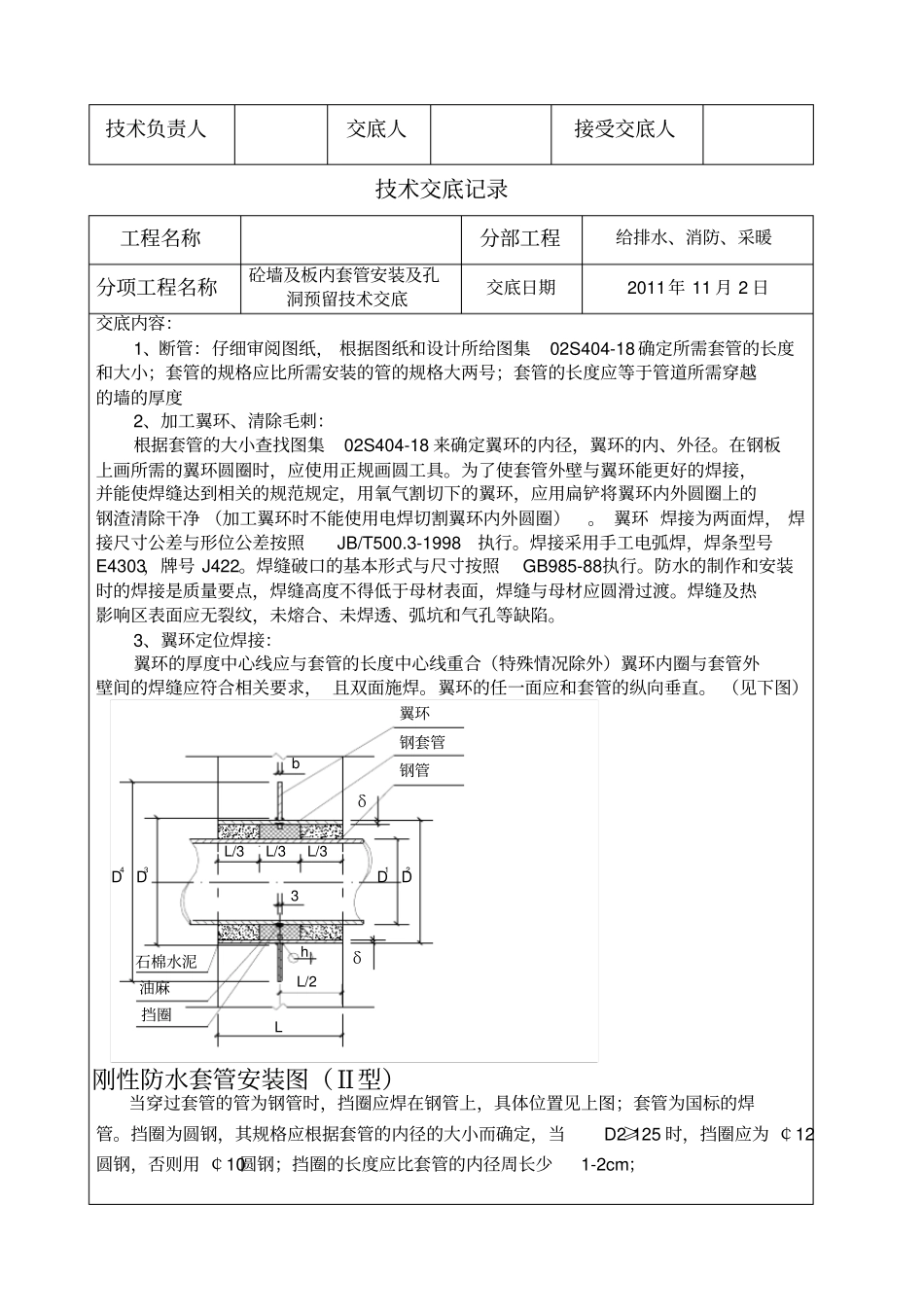

技术交底记录工程名称分部工程给排水、消防、采暖分项工程名称砼墙及板内套管安装及孔洞预留技术交底交底日期2011年11月2日交底内容：一、本工程墙内配管概况：1、本工程结构型式为现浇钢筋砼剪力墙结构。2、地下室外墙安装柔性防水套管。内墙及消防水池壁采用刚性防水套管。3、楼板有管线穿过的部位先预留孔洞，待管线施工时放线定位后再安装套管。二、施工准备1、根据设计要求统计材料及使用的设备进场，对进场材料设备自检验收并报验，合格后投入工程使用。根据工程总进度需求合理安排组织合格施工人员及工具进场，密切配合并不影响主体施工。2、组织施工人员熟悉施工图纸，复查施工图纸与其它图纸内容，对防水套管型号、位置及数量一一对照核准。发现有同其它管线设备相交时及时反映项目部技术人员。不得私自对其改动或不作为。3、组织全部施工人员学习讨论施工方案，对项目方案的可操作性、灵活性、合理性、节约性等进行学习分析及修正，要求所有施工过程及结果符合现行施工规范要求、满足节省用料要求、人力工具设备的最优化要求及管理工作的精细化。4、作业条件：墙体柔性防水套管在墙体钢筋绑扎完毕后安装。楼板孔洞在楼板钢筋绑扎完毕后预留。5、材料要求：（1）钢管的材质必须合格,有出厂合格证,设计有待殊要求时必须符合设计要求。刚性防水套管中间翼环的厚度和高度应满足设计要求。如果自己加工翼环，钢板厚度应满足要求。（2）外观检查钢管壁厚均匀、焊缝均匀、无劈裂、毛刺砂眼、棱刺和凹扁等缺陷。（3）电焊条的涂料均匀、坚固，无裂纹、脱落现象，有合格证，符合国家相关标准。（4）柔性防水套管根据图纸所给图集02S404-6定做，进场后需根据图纸和图集检查套管长度，焊口无夹渣和气孔等缺陷，套管壁厚，各翼环的垂直度、高度、厚度，胶圈柔韧性及外观饱满度，锥形螺栓孔与螺栓的间隙要紧密，外圈埋入砼墙部分不得刷油漆，各项合格后方能使用。6、主要机具：砂轮锯、电焊机、气焊、手锤、手锯、钢卷尺、水平尺、线坠、粉笔常用工具等。三、工艺流程：（一）、预留孔洞准备→预留孔定位→下料、盒管预埋→套管加固、复查→配合主体打混凝土→位置校正→混凝土初凝、拔盒管（二）、预留刚性防水套管断管→加工翼环、清除毛刺→翼环定位焊接→挡圈焊接→清除焊渣刷漆→找标高定位套管技术负责人交底人接受交底人技术交底记录工程名称分部工程给排水、消防、采暖分项工程名称砼墙及板内套管安装及孔洞预留技术交底交底日期2011年11月2日交底内容：1、断管：仔细审阅图纸，根据图纸和设计所给图集02S404-18确定所需套管的长度和大小；套管的规格应比所需安装的管的规格大两号；套管的长度应等于管道所需穿越的墙的厚度2、加工翼环、清除毛刺：根据套管的大小查找图集02S404-18来确定翼环的内径，翼环的内、外径。在钢板上画所需的翼环圆圈时，应使用正规画圆工具。为了使套管外壁与翼环能更好的焊接，并能使焊缝达到相关的规范规定，用氧气割切下的翼环，应用扁铲将翼环内外圆圈上的钢渣清除干净（加工翼环时不能使用电焊切割翼环内外圆圈）。翼环焊接为两面焊，焊接尺寸公差与形位公差按照JB/T500.3-1998执行。焊接采用手工电弧焊，焊条型号E4303，牌号J422。焊缝破口的基本形式与尺寸按照GB985-88执行。防水的制作和安装时的焊接是质量要点，焊缝高度不得低于母材表面，焊缝与母材应圆滑过渡。焊缝及热影响区表面应无裂纹，未熔合、未焊透、弧坑和气孔等缺陷。3、翼环定位焊接：翼环的厚度中心线应与套管的长度中心线重合（特殊情况除外）翼环内圈与套管外壁间的焊缝应符合相关要求，且双面施焊。翼环的任一面应和套管的纵向垂直。（见下图）钢管钢套管翼环挡圈油麻石棉水泥δh3bL/3L/3L/34D3Dδ2D1DL/2L刚性防水套管安装图（Ⅱ型）当穿过套管的管为钢管时，挡圈应焊在钢管上，具体位置见上图；套管为国标的焊管。挡圈为圆钢，其规格应根据套管的内径的大小而确定，当D2≥125时，挡圈应为￠12圆钢，否则用￠10圆钢；挡圈的长度应比套管的内径周长少1-2cm；技术负责人交底人接受交底人技术交底记录工程名称分部工程给排水、消防、采暖分项工程名称砼墙及板内套管安装及...
