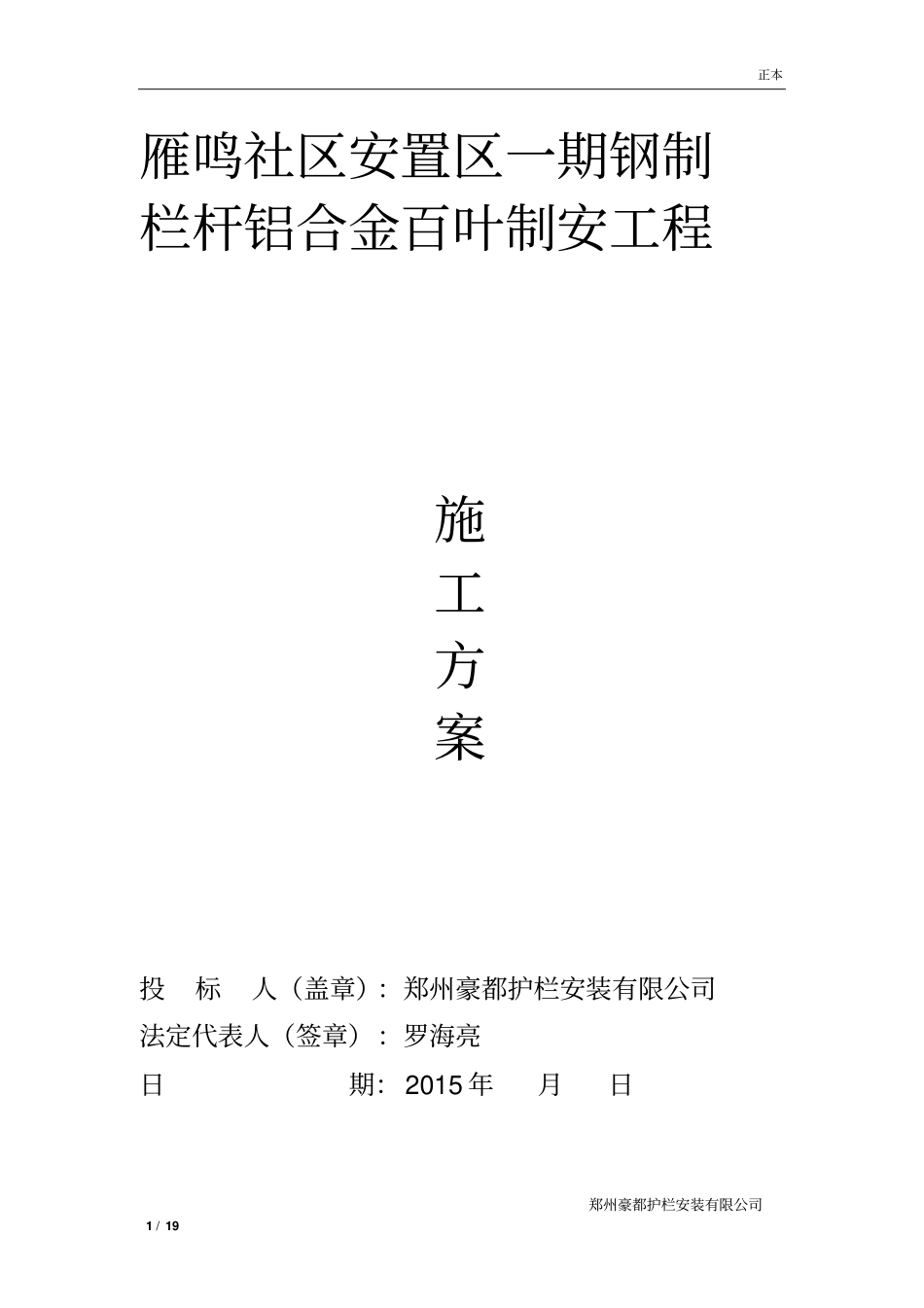

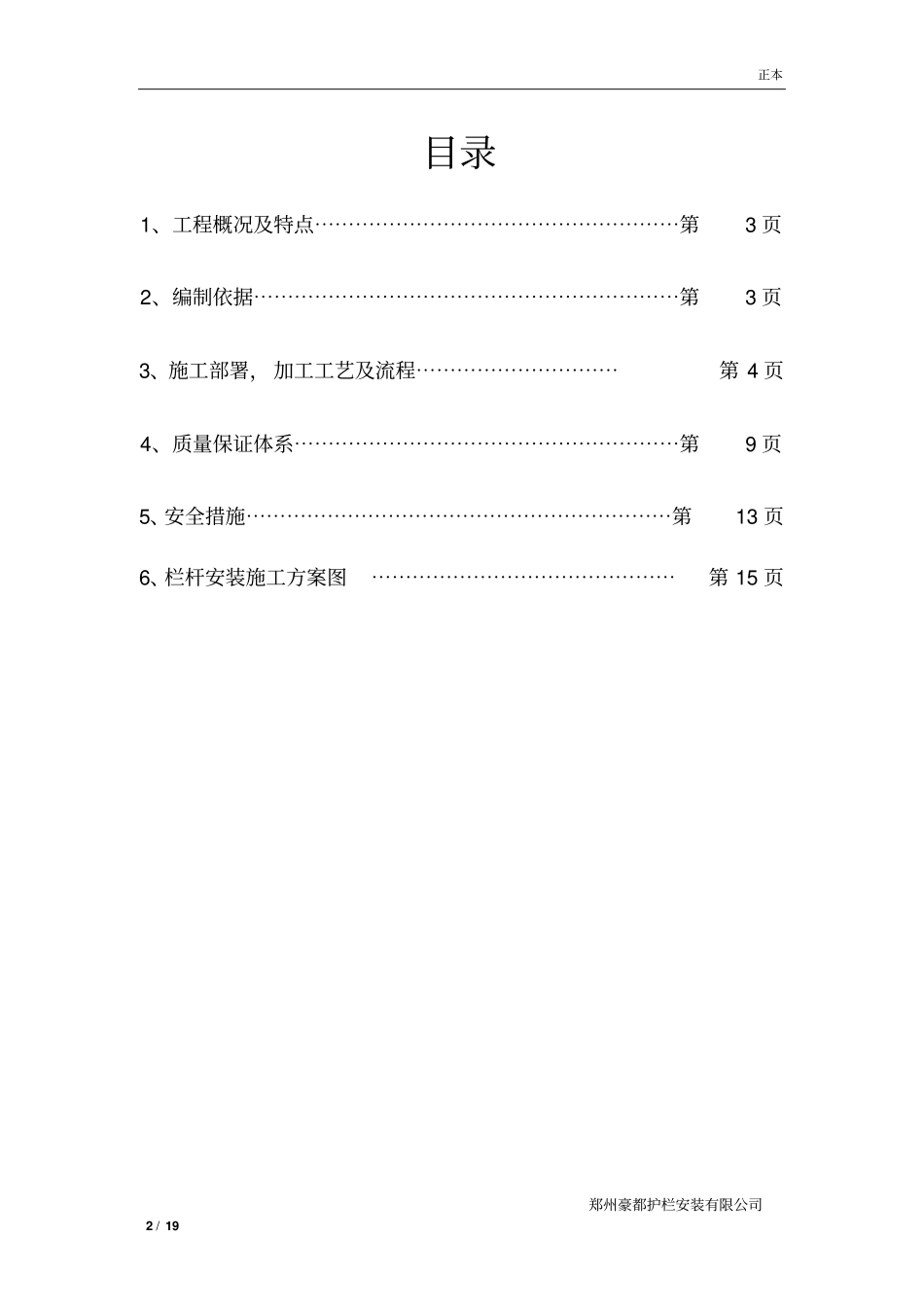

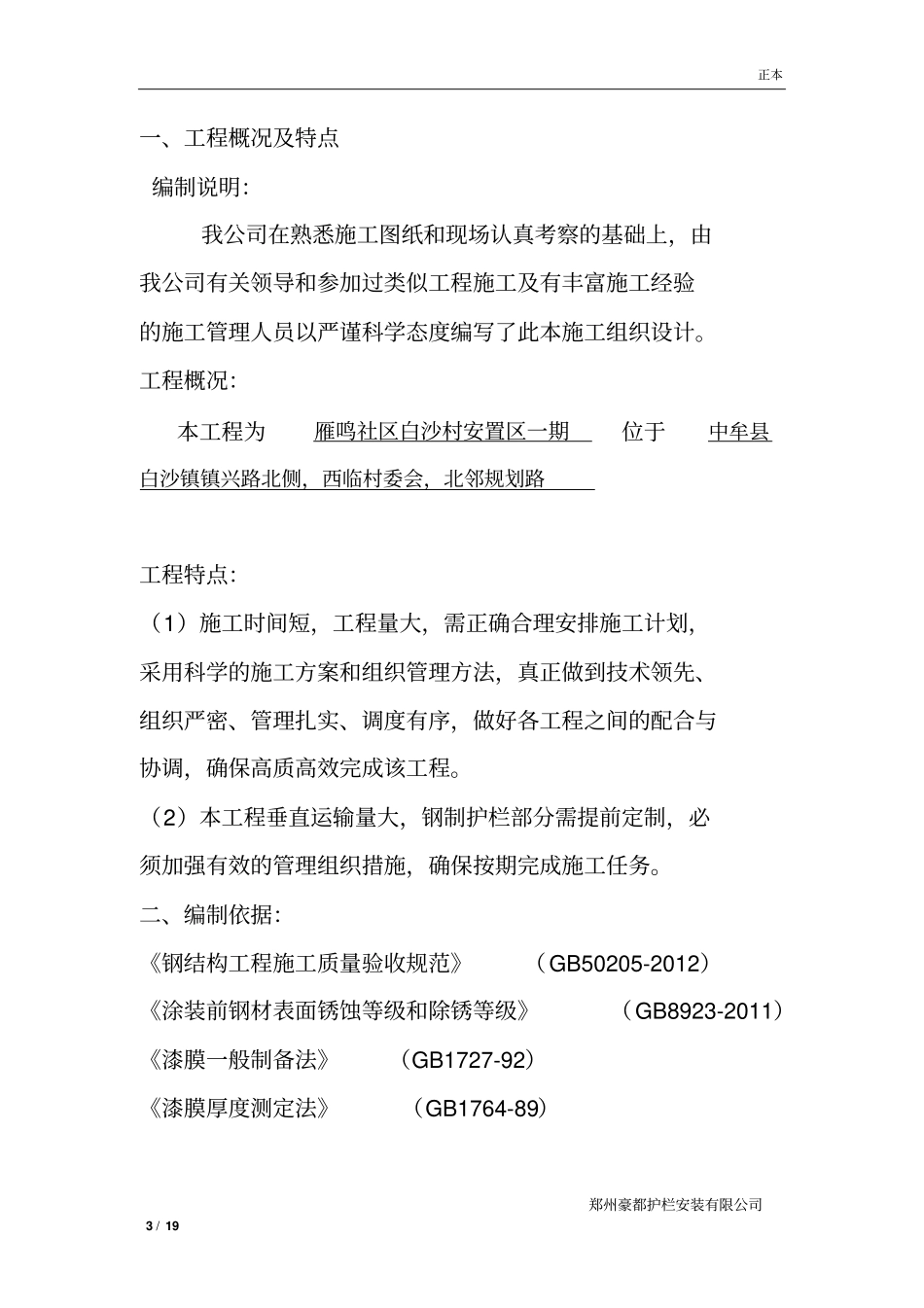

正本郑州豪都护栏安装有限公司1/19雁鸣社区安置区一期钢制栏杆铝合金百叶制安工程施工方案投标人（盖章）：郑州豪都护栏安装有限公司法定代表人（签章）：罗海亮日期：2015年月日正本郑州豪都护栏安装有限公司2/19目录1、工程概况及特点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯第3页2、编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯第3页3、施工部署，加工工艺及流程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯第4页4、质量保证体系⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯第9页5、安全措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯第13页6、栏杆安装施工方案图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯第15页正本郑州豪都护栏安装有限公司3/19一、工程概况及特点编制说明：我公司在熟悉施工图纸和现场认真考察的基础上，由我公司有关领导和参加过类似工程施工及有丰富施工经验的施工管理人员以严谨科学态度编写了此本施工组织设计。工程概况：本工程为雁鸣社区白沙村安置区一期位于中牟县白沙镇镇兴路北侧，西临村委会，北邻规划路工程特点：（1）施工时间短，工程量大，需正确合理安排施工计划，采用科学的施工方案和组织管理方法，真正做到技术领先、组织严密、管理扎实、调度有序，做好各工程之间的配合与协调，确保高质高效完成该工程。（2）本工程垂直运输量大，钢制护栏部分需提前定制，必须加强有效的管理组织措施，确保按期完成施工任务。二、编制依据：《钢结构工程施工质量验收规范》（GB50205-2012）《涂装前钢材表面锈蚀等级和除锈等级》（GB8923-2011）《漆膜一般制备法》（GB1727-92）《漆膜厚度测定法》（GB1764-89）正本郑州豪都护栏安装有限公司4/19三、工程施工方案：钢制栏杆1.钢制栏杆材料的运送、加工、安装：1.1材料均由现场实测尺寸后下达材料出库单，由公司统一安排材料运至工地加工、安装；采用汽车运输以减少途中运输时间，现场设临时仓库以储备现场未加工的原材料，并由专人管理仓库。1.2钢制栏杆安装工艺流程施工前准备—测量—按尺寸加工—放线—栏杆安装—栏杆焊接及打磨—清洁收尾2.施工准备2.1材料：钢制钢管、钢制焊条或焊丝。2.2主要机具：电焊机、切割机3、作业条件3.1熟悉图纸、做钢制栏杆施工工艺技术交底。3.2施工前应检查电焊工合格证有效期限，应证明焊工所能承担的工作。3.3现场供电应符合焊接用电要求。3.4施工环境已能满足钢制栏杆施工的需要。加工工艺及流程：审图—施工准备放样—放线—安装预埋件—工厂金属基层防锈处理—工厂底、中、面漆喷涂—工厂包装后运输到现正本郑州豪都护栏安装有限公司5/19场—进厂检验—栏杆安装—验收。2.加工流程：2.1施工前应先进行现场放样，并精确计算出各种杆件的长度。2.2按照各种杆件的长度准确进行下料，其构件下料长度允许偏差为1mm。2.3选择合适的焊接工艺，焊条直径，焊接电流，焊接速度等，通过焊接工艺试验验证。2.4表面处理，采用镀锌方管。2.5切削加工是完成管件的焊接端部、结构尺寸、形位公差加工的程序。2.6无损检验通常使用的是JB/T4730规范，从事无损检测工作的人员应按有关规定去的相应资格。铝合金百叶1.铝合金百叶材料的运送、加工、安装：1.1材料均由现场实测尺寸后下达材料出库单，由公司统一安排材料运至工地加工、安装；采用汽车运输以减少途中运输时间，现场设临时仓库以储备现场未加工的原材料，并由专人管理仓库。1.2铝合金百叶安装工艺流程正本郑州豪都护栏安装有限公司6/19测量放线→防腐处理→外框安装→铝框边填密封胶→百叶条安装→注胶→清洗→竣工报验2.施工准备2.1材料：2.1.1铝合金：规格、型号应符合设计要求，切应有出厂合格证。2.1.2铝合金百叶所用的五金百叶配筋应与百叶型号相匹配。所用的零附件及固定件最好采用不锈钢件，若采用其他材质，必须进行防腐处理。2.1.3防腐材料及保温材料均应符合图纸要求，切应有产品的出厂合格证。2.1.4各种施工器具按要求备齐。2.1.5与结构固定的连接铁脚、连接铁板，应按图纸要求的规格备好，并做好防腐处理。2.1.6嵌缝材料、密封膏的品种、型号应符合设计要求。2.1.7防锈漆、铝沙、压纱条等均应符合设计要求，且有产品的出厂合格证。2.1.8密封...
