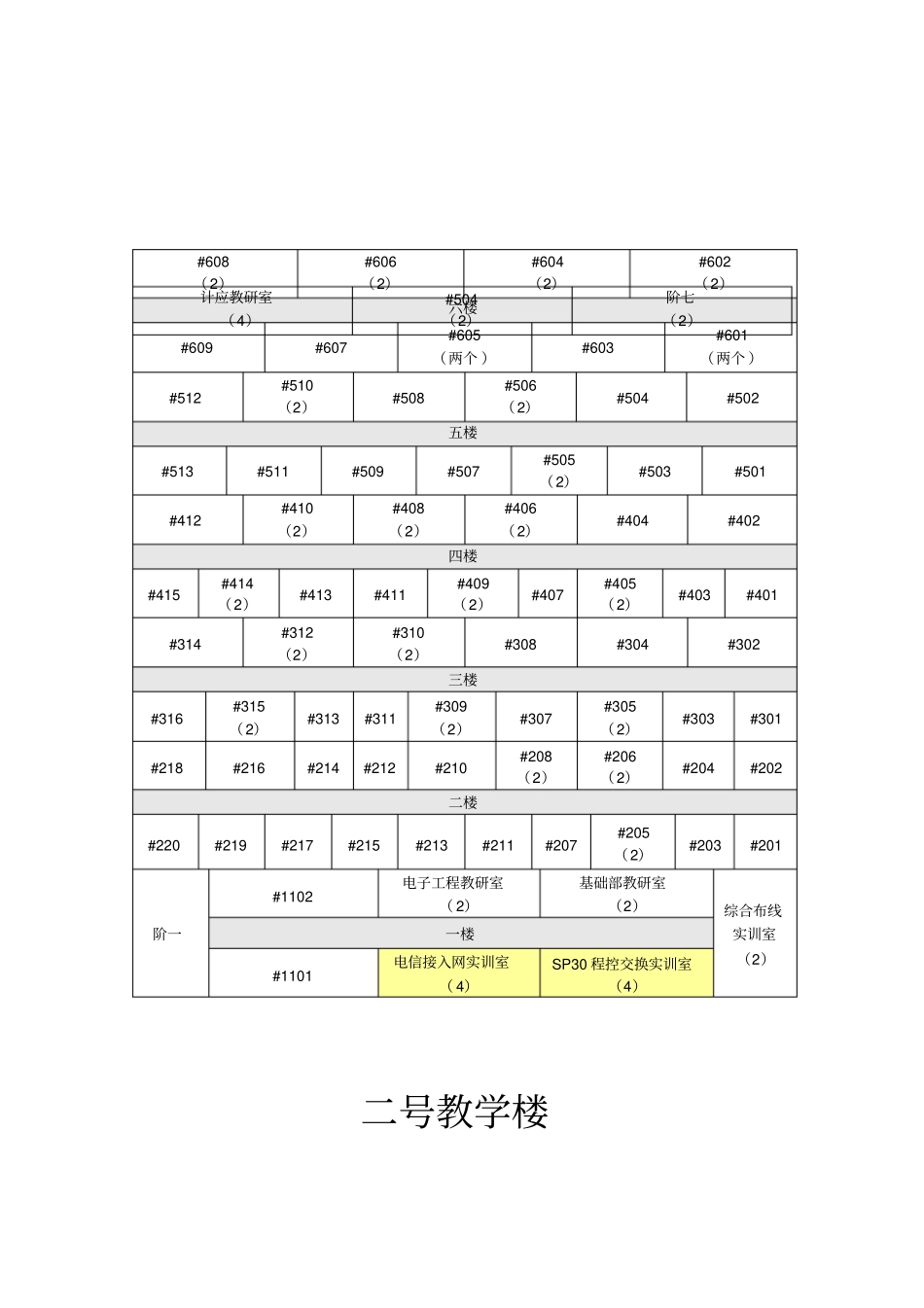

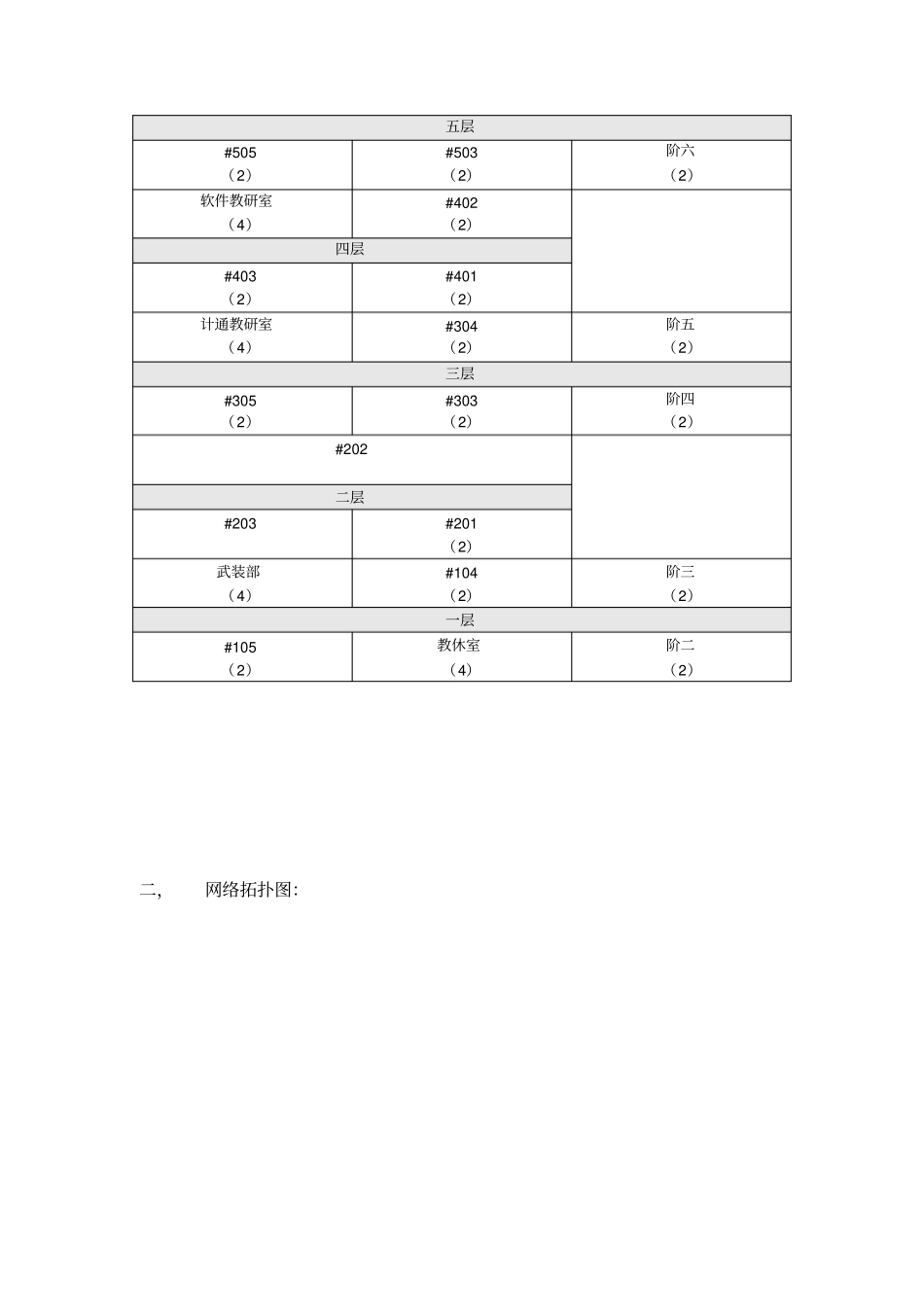

综合布线校园综合布线设计方案（校园综合布线结构分析及详细情况）一，信息点分布图:一号教学楼二号教学楼#608（2）#606（2）#604（2）#602（2）六楼#609#607#605（两个）#603#601（两个）#512#510（2）#508#506（2）#504#502五楼#513#511#509#507#505（2）#503#501#412#410（2）#408（2）#406（2）#404#402四楼#415#414（2）#413#411#409（2）#407#405（2）#403#401#314#312（2）#310（2）#308#304#302三楼#316#315（2）#313#311#309（2）#307#305（2）#303#301#218#216#214#212#210#208（2）#206（2）#204#202二楼#220#219#217#215#213#211#207#205（2）#203#201阶一#1102电子工程教研室（2）基础部教研室（2）综合布线实训室（2）一楼#1101电信接入网实训室（4）SP30程控交换实训室（4）计应教研室（4）#504（2）阶七（2）二，网络拓扑图：五层#505（2）#503（2）阶六（2）软件教研室（4）#402（2）四层#403（2）#401（2）计通教研室（4）#304（2）阶五（2）三层#305（2）#303（2）阶四（2）#202二层#203#201（2）武装部（4）#104（2）阶三（2）一层#105（2）教休室（4）阶二（2）三，综合布线结构图：四，楼层布线路由图：一号教学楼：微机组装移动通信基站实训室文字录入图形图像辅导员办公室六楼609607计算机基础应用实训603计算机辅导员办公室512（3）通信系辅导员办公室508管理系辅导员办公室（5）504（4）502（4）五楼513（3）511（3）509（3）507（3）电子商务教研室（1）503（4）501（4）412（1）移动通信（6）语音3经济管理教研（5）404（4）402（4）四楼415（1）移动通信#413（1）411（1）营销策划教研407电路教研（5）403（4）401（4）314通信技术教研室（5）通信网络教研室（5）308（3）304（4）302（4）三楼316德育教研室313311金融教研（5）307（1）电路教研303（4）301（4）218216214212210语音室语音教研室204202二楼220219217215213211数理室203201110107106102基础部辅导员办公室101一楼108105104103二号教学楼：五，综合布线系统设计方案：1：需求分析一号教学楼：一号教学楼属于教学区兼教室办公区，属于校园式建筑综合布线系统。该楼长约80米，宽约20米，共6层，有工作区79个，其中26个工作区各需要4个信息点，2个各需要8个信息点，其他51个工作区各需要2信息点。信息种类有数据，语音，图像，消防等系统。一号教学楼采用光缆（6芯室千兆OM3多模光纤），其余数据部分采用超五类双绞线。语音采用三类大对数线缆，干线布线采用天花板吊顶式和高架桥式，网络机房以及信息点需求多的地方采用地板嵌入式。配线架采用6类24口配线架。1U高度水平线槽。汇聚交换机采用神州数码5120，接入层交换机采用神舟数码3610，二号教学楼：二号教学楼属于教学区兼教室办公区，属于校园式建筑综合布线系统。该楼共5层，楼长50米，楼宽12米。有工作区25个，其中5个工作区各需要4个信息点，其他20个工作区各需要2个信息点。信息种类有数据，语音，图像，消防等系统。采用超五类双绞线。二号教学楼采用光缆（6芯室外千兆OM3多模光纤），其余数据部分采用超五类双绞线，语音采用三类大对数线缆。干线布线采用天花板吊顶式和高架桥式，网络机房以及信息点需求多的地方采用地板嵌入式。配线架采用6类24口配线架。1U高度水平管理线槽。汇聚交换机采用神州数码5120，接入层交换机采用神舟数码3610。2：设计标准：主要依据:国内标准《建筑与建筑群综合布线工程和验收规范》,设计规范标准(GB50311-2007)，验收规范标准(GB50321-2007)根据查看得出一号教学楼长约80余米，楼层高约：3.5*6=21米，三层到六层每层10个教室,其中每层都有一个大教室二层和三层各有一个语音室，二层有老师的办公室9个。二号教学楼长约50余米，楼层高约：3.5*5=17.5米，一层有一教师休息室，每层都有不同的阶梯教室。根据建筑物的特点，线缆铺设结构应为线槽布线法和内部布线法；传输介质应根据实际情况采用光缆与电缆相结合的方式铺设。3：子系统设计：工作区子系统工作区子系统的路由方式为墙壁嵌入式，信息插座距离地面30厘米以上。信息插座与计算机终端设备距离应保持在5米以内。终端网卡的类型接口与线缆类型...
