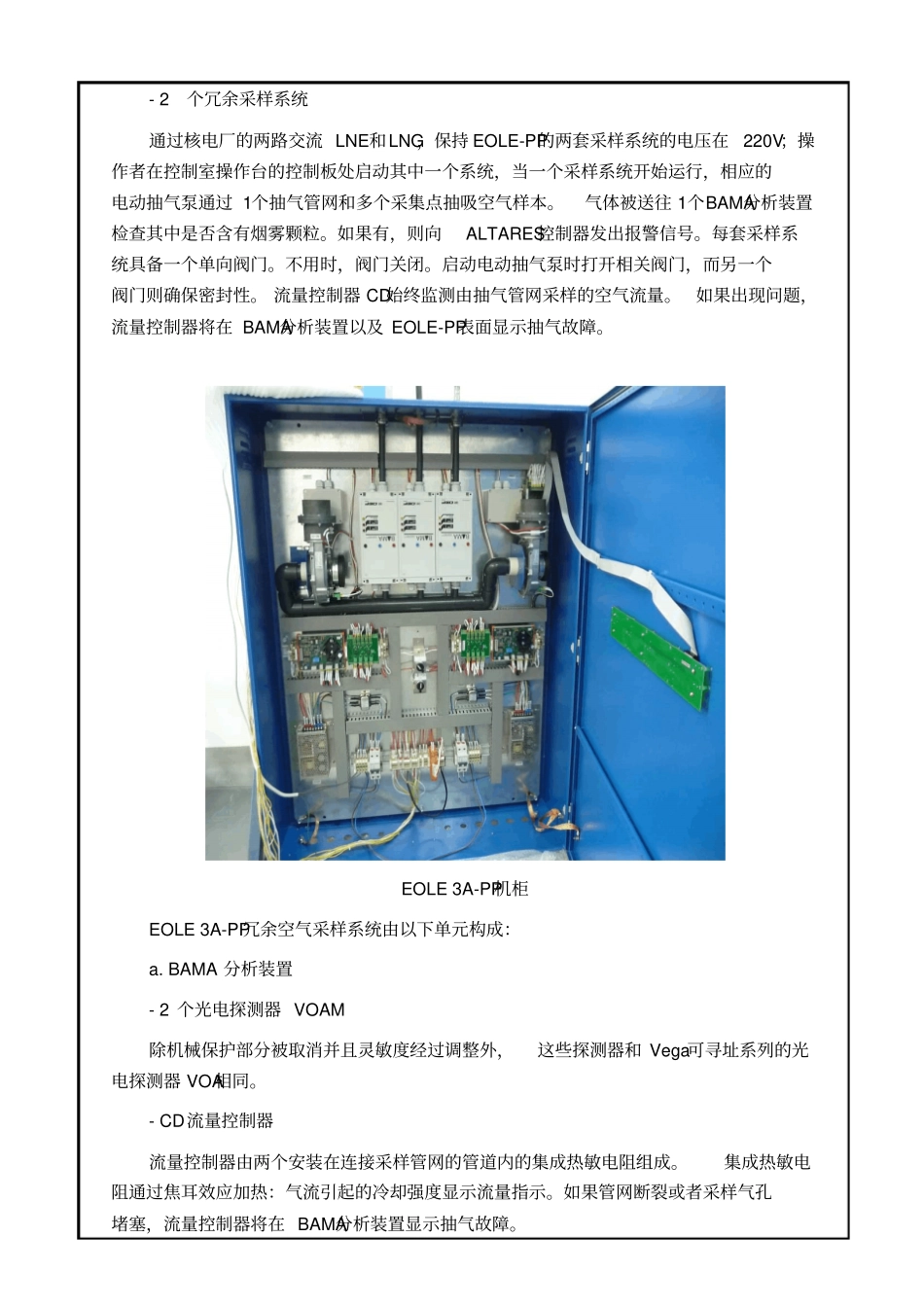

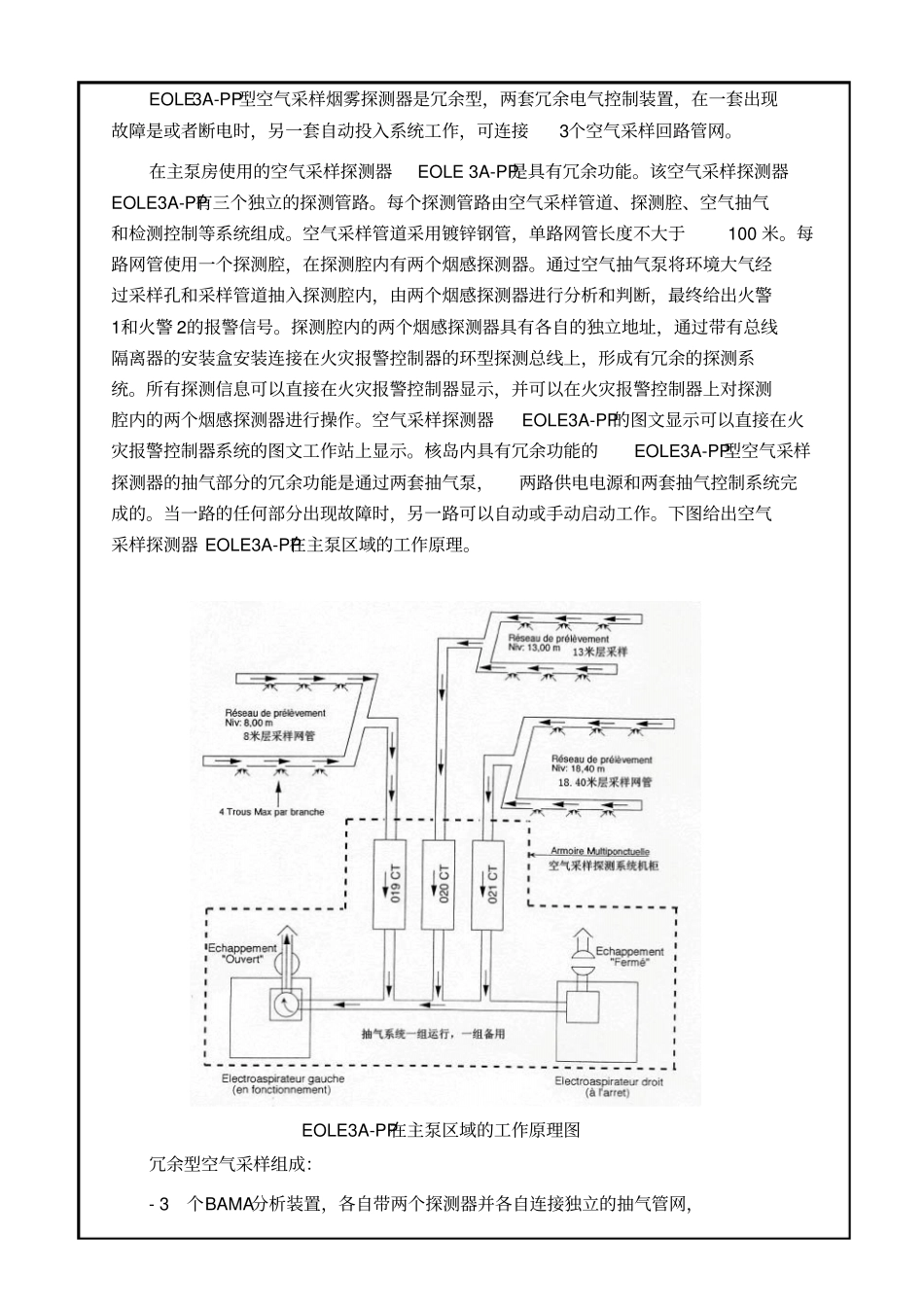

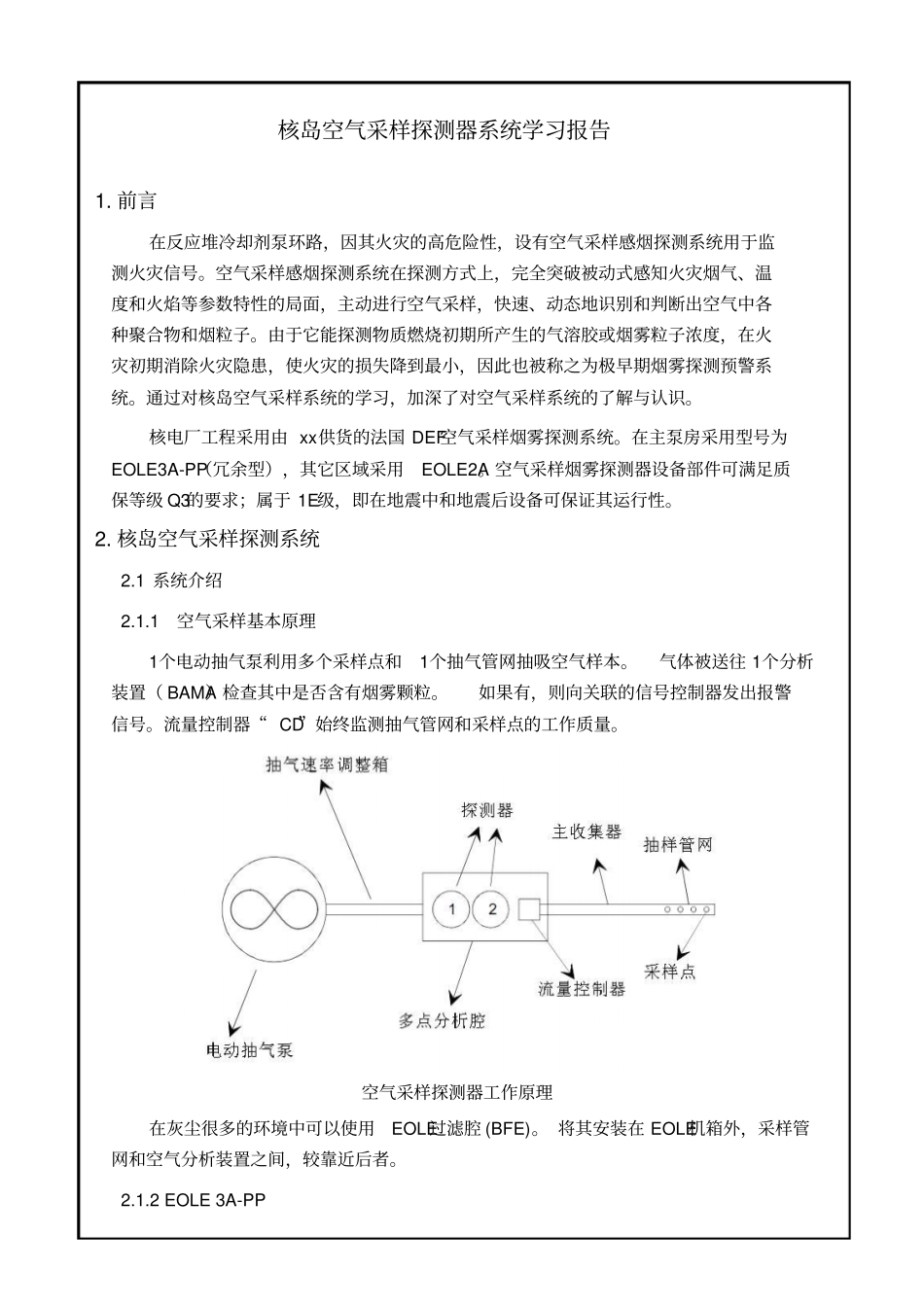

核岛空气采样探测器系统学习报告1.前言在反应堆冷却剂泵环路,因其火灾的高危险性,设有空气采样感烟探测系统用于监测火灾信号。空气采样感烟探测系统在探测方式上,完全突破被动式感知火灾烟气、温度和火焰等参数特性的局面,主动进行空气采样,快速、动态地识别和判断出空气中各种聚合物和烟粒子。由于它能探测物质燃烧初期所产生的气溶胶或烟雾粒子浓度,在火灾初期消除火灾隐患,使火灾的损失降到最小,因此也被称之为极早期烟雾探测预警系统。通过对核岛空气采样系统的学习,加深了对空气采样系统的了解与认识。核电厂工程采用由xx供货的法国DEF空气采样烟雾探测系统。在主泵房采用型号为EOLE3A-PP(冗余型),其它区域采用EOLE2A。空气采样烟雾探测器设备部件可满足质保等级Q3的要求;属于1E级,即在地震中和地震后设备可保证其运行性。2.核岛空气采样探测系统2.1系统介绍2.1.1空气采样基本原理1个电动抽气泵利用多个采样点和1个抽气管网抽吸空气样本。气体被送往1个分析装置(BAMA)检查其中是否含有烟雾颗粒。如果有,则向关联的信号控制器发出报警信号。流量控制器“CD”始终监测抽气管网和采样点的工作质量。空气采样探测器工作原理在灰尘很多的环境中可以使用EOLE过滤腔(BFE)。将其安装在EOLE机箱外,采样管网和空气分析装置之间,较靠近后者。2.1.2EOLE3A-PPEOLE3A-PP型空气采样烟雾探测器是冗余型,两套冗余电气控制装置,在一套出现故障是或者断电时,另一套自动投入系统工作,可连接3个空气采样回路管网。在主泵房使用的空气采样探测器EOLE3A-PP是具有冗余功能。该空气采样探测器EOLE3A-PP有三个独立的探测管路。每个探测管路由空气采样管道、探测腔、空气抽气和检测控制等系统组成。空气采样管道采用镀锌钢管,单路网管长度不大于100米。每路网管使用一个探测腔,在探测腔内有两个烟感探测器。通过空气抽气泵将环境大气经过采样孔和采样管道抽入探测腔内,由两个烟感探测器进行分析和判断,最终给出火警1和火警2的报警信号。探测腔内的两个烟感探测器具有各自的独立地址,通过带有总线隔离器的安装盒安装连接在火灾报警控制器的环型探测总线上,形成有冗余的探测系统。所有探测信息可以直接在火灾报警控制器显示,并可以在火灾报警控制器上对探测腔内的两个烟感探测器进行操作。空气采样探测器EOLE3A-PP的图文显示可以直接在火灾报警控制器系统的图文工作站上显示。核岛内具有冗余功能的EOLE3A-PP型空气采样探测器的抽气部分的冗余功能是通过两套抽气泵,两路供电电源和两套抽气控制系统完成的。当一路的任何部分出现故障时,另一路可以自动或手动启动工作。下图给出空气采样探测器EOLE3A-PP在主泵区域的工作原理。EOLE3A-PP在主泵区域的工作原理图冗余型空气采样组成:-3个BAMA分析装置,各自带两个探测器并各自连接独立的抽气管网,-2个冗余采样系统通过核电厂的两路交流LNE和LNG,保持EOLE-PP的两套采样系统的电压在220V;操作者在控制室操作台的控制板处启动其中一个系统,当一个采样系统开始运行,相应的电动抽气泵通过1个抽气管网和多个采集点抽吸空气样本。气体被送往1个BAMA分析装置检查其中是否含有烟雾颗粒。如果有,则向ALTARES控制器发出报警信号。每套采样系统具备一个单向阀门。不用时,阀门关闭。启动电动抽气泵时打开相关阀门,而另一个阀门则确保密封性。流量控制器CD始终监测由抽气管网采样的空气流量。如果出现问题,流量控制器将在BAMA分析装置以及EOLE-PP表面显示抽气故障。EOLE3A-PP机柜EOLE3A-PP冗余空气采样系统由以下单元构成:a.BAMA分析装置-2个光电探测器VOAM除机械保护部分被取消并且灵敏度经过调整外,这些探测器和Vega可寻址系列的光电探测器VOA相同。-CD流量控制器流量控制器由两个安装在连接采样管网的管道内的集成热敏电阻组成。集成热敏电阻通过焦耳效应加热:气流引起的冷却强度显示流量指示。如果管网断裂或者采样气孔堵塞,流量控制器将在BAMA分析装置显示抽气故障。b.ISV/3隔离卡隔离器串联安装在探测回路上,分别在三个BAMA探测分析装置之前,之间和之后。一旦出现线路短路,安装在故障两边的隔离器启动,短路处的电流被...
