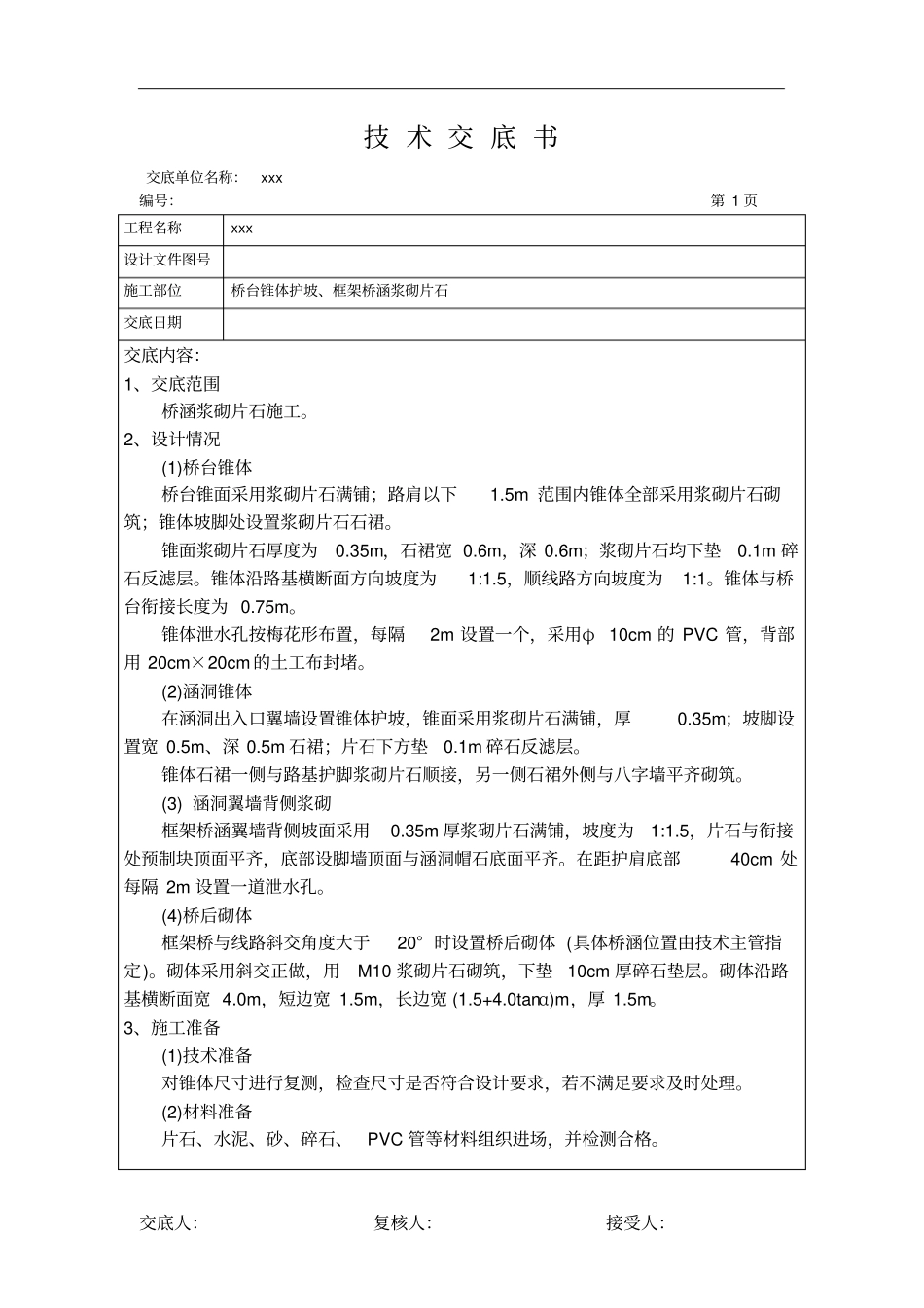

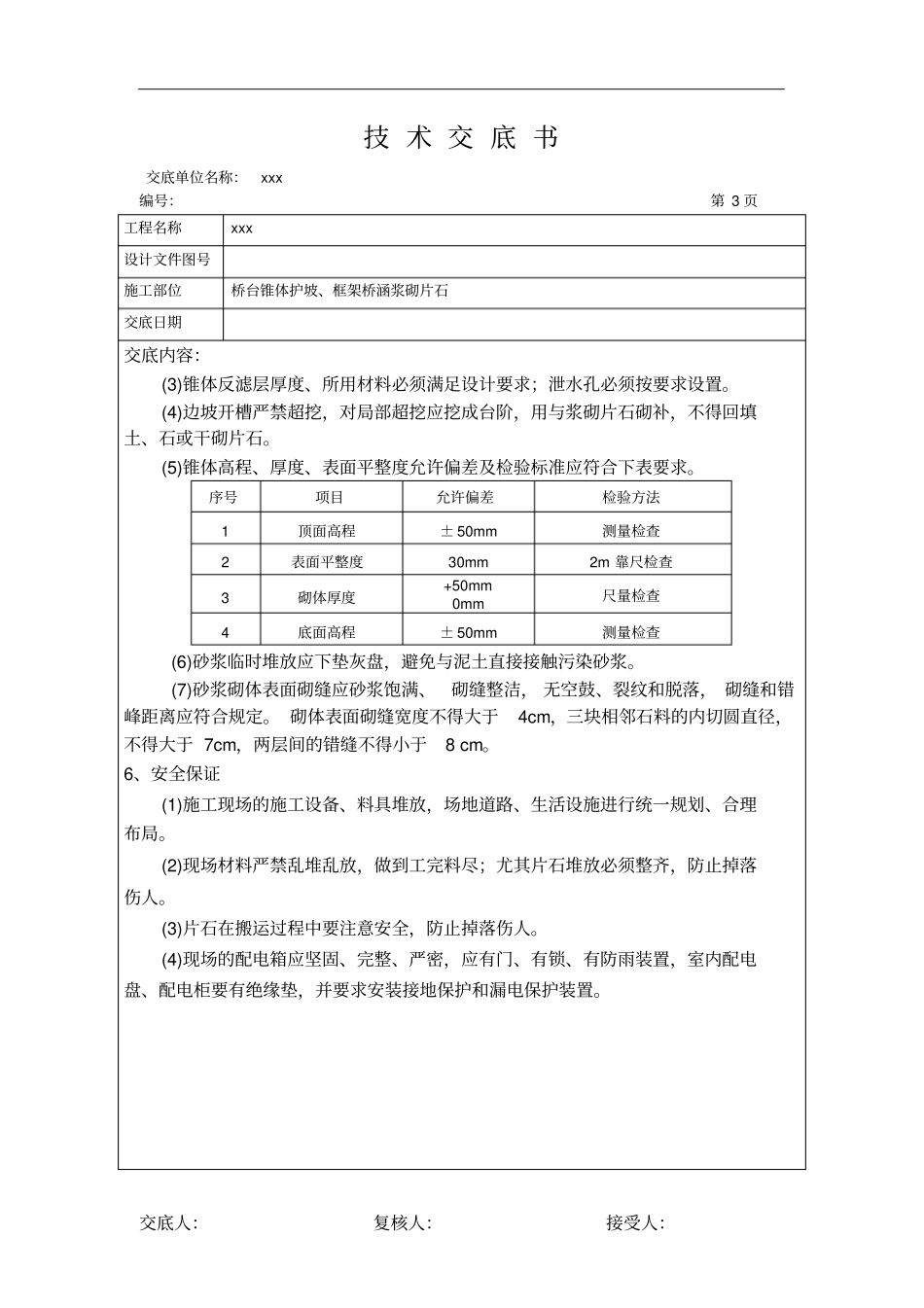

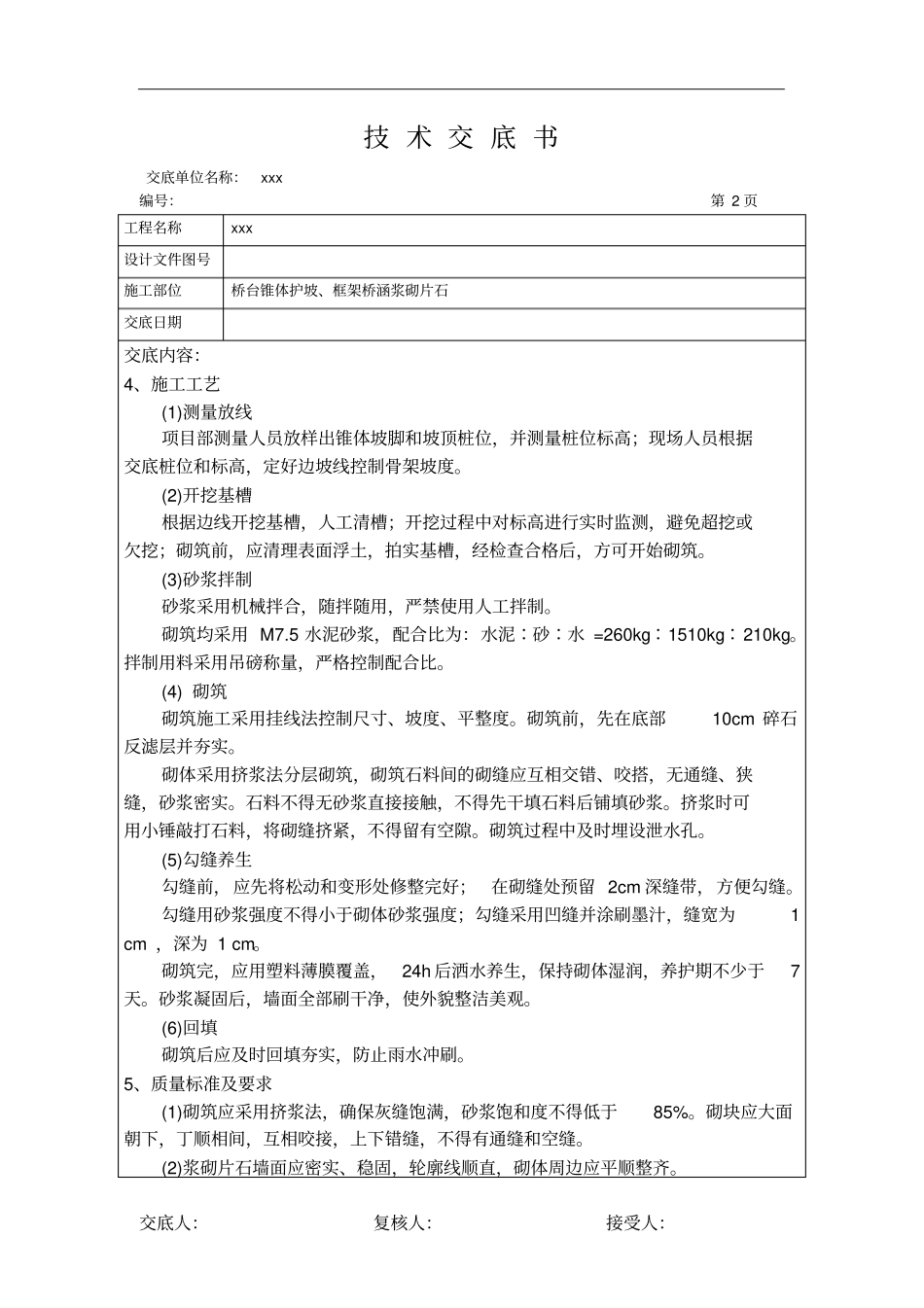

交底人：复核人：接受人：技术交底书交底单位名称：xxx编号：第1页工程名称xxx设计文件图号施工部位桥台锥体护坡、框架桥涵浆砌片石交底日期交底内容：1、交底范围桥涵浆砌片石施工。2、设计情况(1)桥台锥体桥台锥面采用浆砌片石满铺；路肩以下1.5m范围内锥体全部采用浆砌片石砌筑；锥体坡脚处设置浆砌片石石裙。锥面浆砌片石厚度为0.35m，石裙宽0.6m，深0.6m；浆砌片石均下垫0.1m碎石反滤层。锥体沿路基横断面方向坡度为1:1.5，顺线路方向坡度为1:1。锥体与桥台衔接长度为0.75m。锥体泄水孔按梅花形布置，每隔2m设置一个，采用φ10cm的PVC管，背部用20cm×20cm的土工布封堵。(2)涵洞锥体在涵洞出入口翼墙设置锥体护坡，锥面采用浆砌片石满铺，厚0.35m；坡脚设置宽0.5m、深0.5m石裙；片石下方垫0.1m碎石反滤层。锥体石裙一侧与路基护脚浆砌片石顺接，另一侧石裙外侧与八字墙平齐砌筑。(3)涵洞翼墙背侧浆砌框架桥涵翼墙背侧坡面采用0.35m厚浆砌片石满铺，坡度为1:1.5，片石与衔接处预制块顶面平齐，底部设脚墙顶面与涵洞帽石底面平齐。在距护肩底部40cm处每隔2m设置一道泄水孔。(4)桥后砌体框架桥与线路斜交角度大于20°时设置桥后砌体(具体桥涵位置由技术主管指定)。砌体采用斜交正做，用M10浆砌片石砌筑，下垫10cm厚碎石垫层。砌体沿路基横断面宽4.0m，短边宽1.5m，长边宽(1.5+4.0tanα)m，厚1.5m。3、施工准备(1)技术准备对锥体尺寸进行复测，检查尺寸是否符合设计要求，若不满足要求及时处理。(2)材料准备片石、水泥、砂、碎石、PVC管等材料组织进场，并检测合格。交底人：复核人：接受人：技术交底书交底单位名称：xxx编号：第2页工程名称xxx设计文件图号施工部位桥台锥体护坡、框架桥涵浆砌片石交底日期交底内容：4、施工工艺(1)测量放线项目部测量人员放样出锥体坡脚和坡顶桩位，并测量桩位标高；现场人员根据交底桩位和标高，定好边坡线控制骨架坡度。(2)开挖基槽根据边线开挖基槽，人工清槽；开挖过程中对标高进行实时监测，避免超挖或欠挖；砌筑前，应清理表面浮土，拍实基槽，经检查合格后，方可开始砌筑。(3)砂浆拌制砂浆采用机械拌合，随拌随用，严禁使用人工拌制。砌筑均采用M7.5水泥砂浆，配合比为：水泥∶砂∶水=260kg∶1510kg∶210kg。拌制用料采用吊磅称量，严格控制配合比。(4)砌筑砌筑施工采用挂线法控制尺寸、坡度、平整度。砌筑前，先在底部10cm碎石反滤层并夯实。砌体采用挤浆法分层砌筑，砌筑石料间的砌缝应互相交错、咬搭，无通缝、狭缝，砂浆密实。石料不得无砂浆直接接触，不得先干填石料后铺填砂浆。挤浆时可用小锤敲打石料，将砌缝挤紧，不得留有空隙。砌筑过程中及时埋设泄水孔。(5)勾缝养生勾缝前，应先将松动和变形处修整完好；在砌缝处预留2cm深缝带，方便勾缝。勾缝用砂浆强度不得小于砌体砂浆强度；勾缝采用凹缝并涂刷墨汁，缝宽为1cm，深为1cm。砌筑完，应用塑料薄膜覆盖，24h后洒水养生，保持砌体湿润，养护期不少于7天。砂浆凝固后，墙面全部刷干净，使外貌整洁美观。(6)回填砌筑后应及时回填夯实，防止雨水冲刷。5、质量标准及要求(1)砌筑应采用挤浆法，确保灰缝饱满，砂浆饱和度不得低于85%。砌块应大面朝下，丁顺相间，互相咬接，上下错缝，不得有通缝和空缝。(2)浆砌片石墙面应密实、稳固，轮廓线顺直，砌体周边应平顺整齐。交底人：复核人：接受人：技术交底书交底单位名称：xxx编号：第3页工程名称xxx设计文件图号施工部位桥台锥体护坡、框架桥涵浆砌片石交底日期交底内容：(3)锥体反滤层厚度、所用材料必须满足设计要求；泄水孔必须按要求设置。(4)边坡开槽严禁超挖，对局部超挖应挖成台阶，用与浆砌片石砌补，不得回填土、石或干砌片石。(5)锥体高程、厚度、表面平整度允许偏差及检验标准应符合下表要求。序号项目允许偏差检验方法1顶面高程±50mm测量检查2表面平整度30mm2m靠尺检查3砌体厚度+50mm0mm尺量检查4底面高程±50mm测量检查(6)砂浆临时堆放应下垫灰盘，避免与泥土直接接触污染砂浆。(7)砂浆砌体表面砌缝应砂浆饱满、砌缝整洁，无空鼓、裂纹和脱落，砌缝和错峰距离应符合规定。砌体表面砌缝宽度不得大于4cm，三块相邻石料的...
