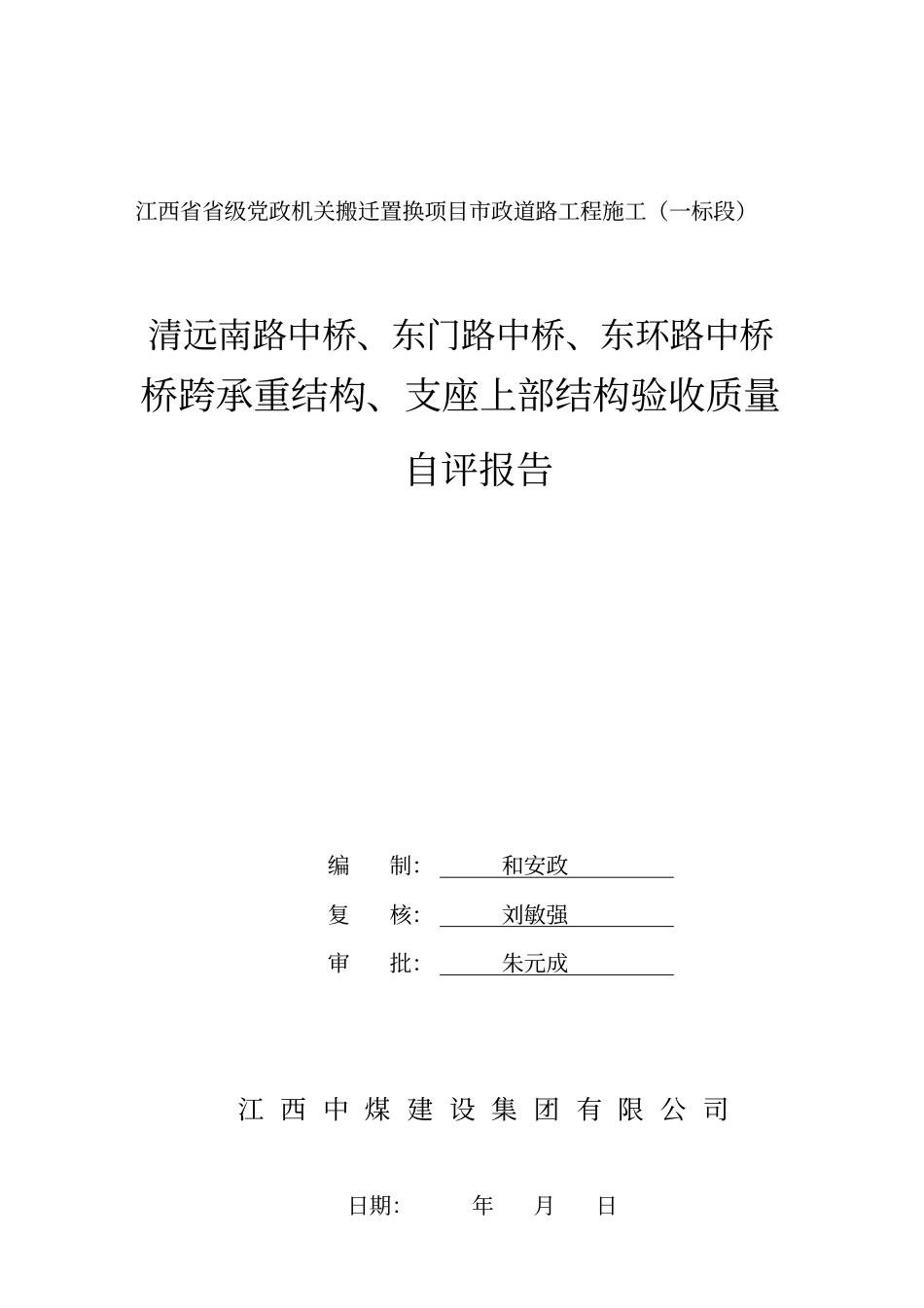

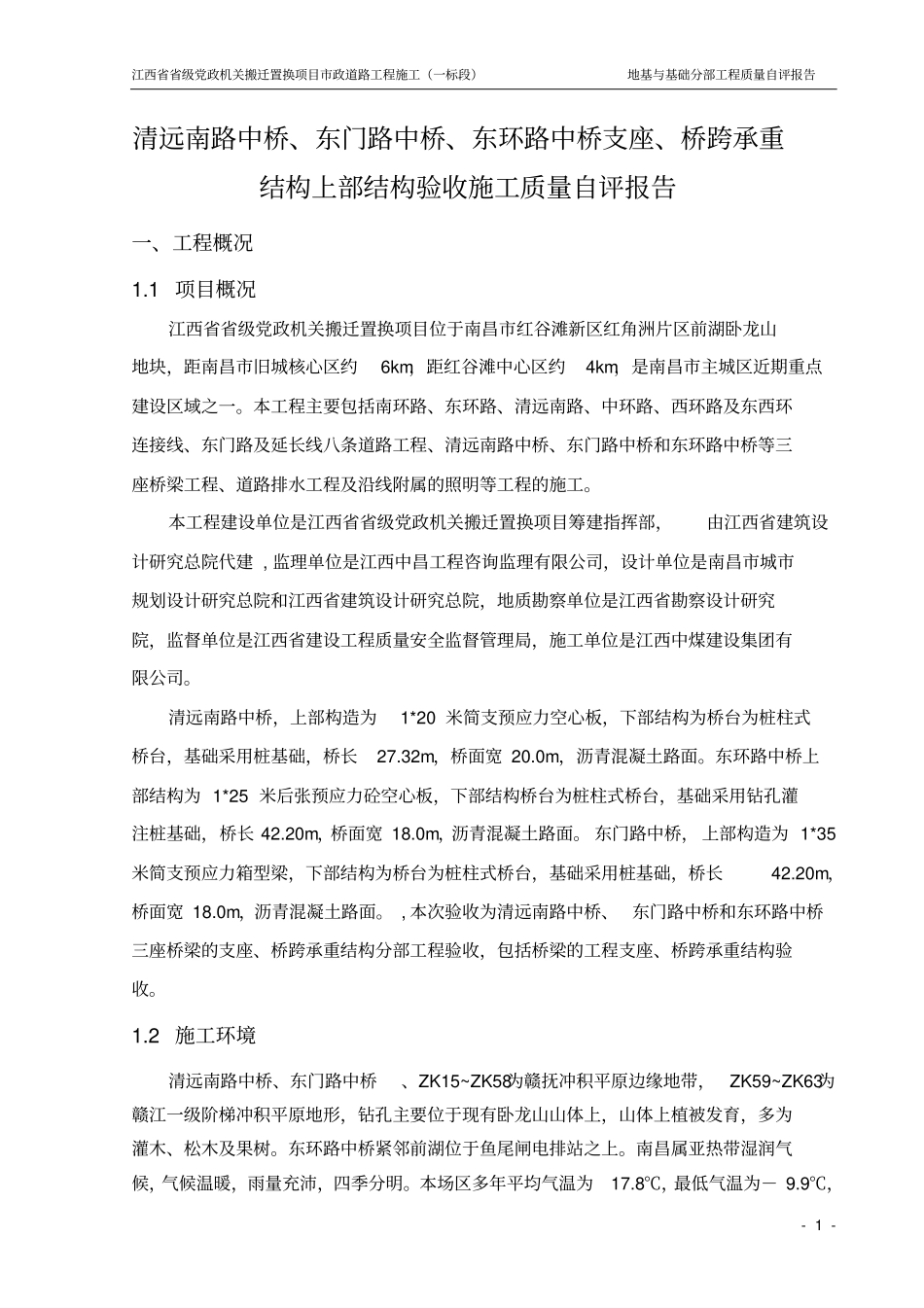

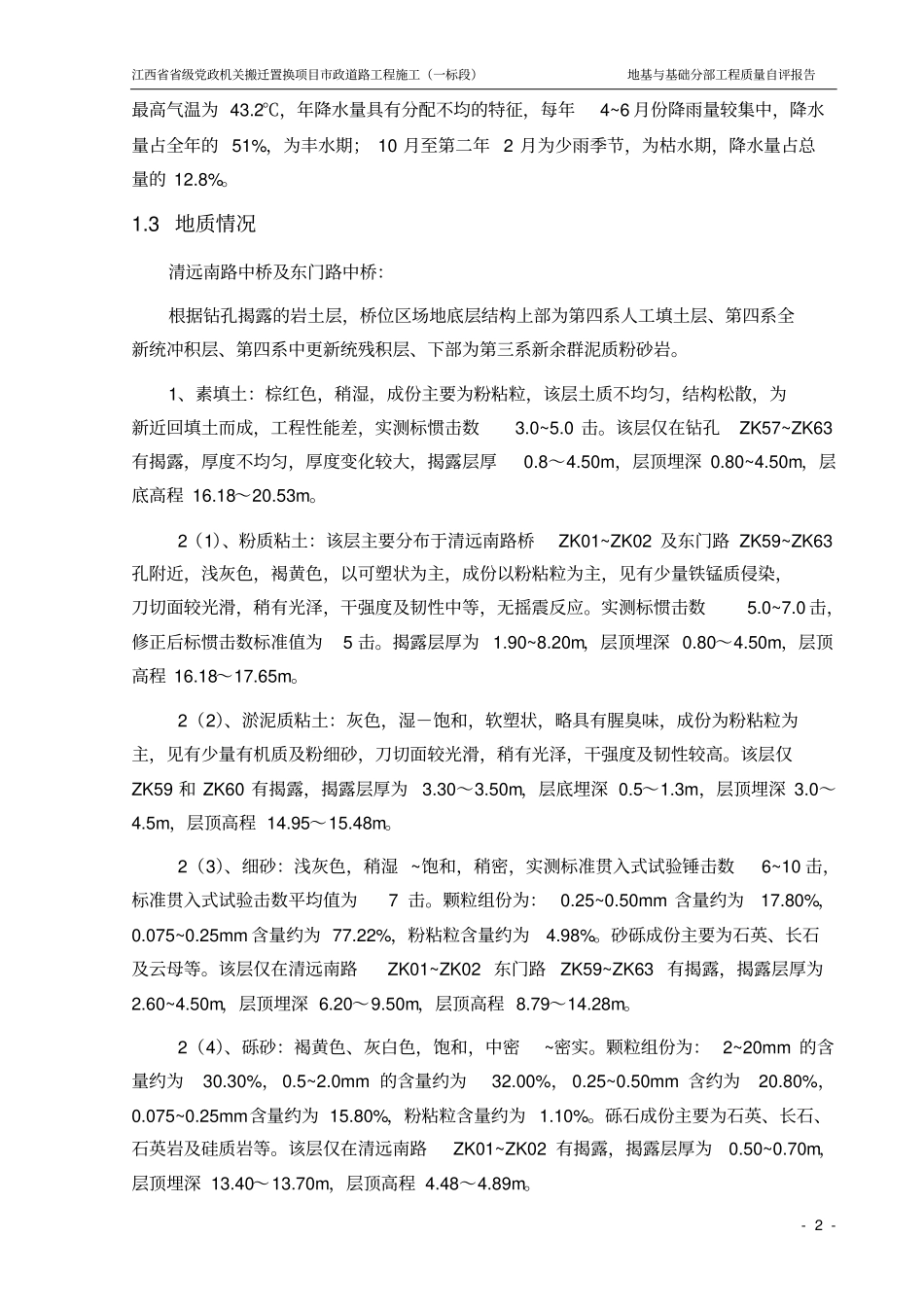

江西省省级党政机关搬迁置换项目市政道路工程施工（一标段）清远南路中桥、东门路中桥、东环路中桥桥跨承重结构、支座上部结构验收质量自评报告编制：和安政复核：刘敏强审批：朱元成江西中煤建设集团有限公司日期：年月日江西省省级党政机关搬迁置换项目市政道路工程施工（一标段）地基与基础分部工程质量自评报告-1-清远南路中桥、东门路中桥、东环路中桥支座、桥跨承重结构上部结构验收施工质量自评报告一、工程概况1.1项目概况江西省省级党政机关搬迁置换项目位于南昌市红谷滩新区红角洲片区前湖卧龙山地块，距南昌市旧城核心区约6km，距红谷滩中心区约4km，是南昌市主城区近期重点建设区域之一。本工程主要包括南环路、东环路、清远南路、中环路、西环路及东西环连接线、东门路及延长线八条道路工程、清远南路中桥、东门路中桥和东环路中桥等三座桥梁工程、道路排水工程及沿线附属的照明等工程的施工。本工程建设单位是江西省省级党政机关搬迁置换项目筹建指挥部，由江西省建筑设计研究总院代建,监理单位是江西中昌工程咨询监理有限公司，设计单位是南昌市城市规划设计研究总院和江西省建筑设计研究总院，地质勘察单位是江西省勘察设计研究院，监督单位是江西省建设工程质量安全监督管理局，施工单位是江西中煤建设集团有限公司。清远南路中桥，上部构造为1*20米简支预应力空心板，下部结构为桥台为桩柱式桥台，基础采用桩基础，桥长27.32m，桥面宽20.0m，沥青混凝土路面。东环路中桥上部结构为1*25米后张预应力砼空心板，下部结构桥台为桩柱式桥台，基础采用钻孔灌注桩基础，桥长42.20m，桥面宽18.0m，沥青混凝土路面。东门路中桥，上部构造为1*35米简支预应力箱型梁，下部结构为桥台为桩柱式桥台，基础采用桩基础，桥长42.20m，桥面宽18.0m，沥青混凝土路面。,本次验收为清远南路中桥、东门路中桥和东环路中桥三座桥梁的支座、桥跨承重结构分部工程验收，包括桥梁的工程支座、桥跨承重结构验收。1.2施工环境清远南路中桥、东门路中桥、ZK15~ZK58为赣抚冲积平原边缘地带，ZK59~ZK63为赣江一级阶梯冲积平原地形，钻孔主要位于现有卧龙山山体上，山体上植被发育，多为灌木、松木及果树。东环路中桥紧邻前湖位于鱼尾闸电排站之上。南昌属亚热带湿润气候，气候温暖，雨量充沛，四季分明。本场区多年平均气温为17.8℃，最低气温为－9.9℃，江西省省级党政机关搬迁置换项目市政道路工程施工（一标段）地基与基础分部工程质量自评报告-2-最高气温为43.2℃，年降水量具有分配不均的特征，每年4~6月份降雨量较集中，降水量占全年的51%，为丰水期；10月至第二年2月为少雨季节，为枯水期，降水量占总量的12.8%。1.3地质情况清远南路中桥及东门路中桥：根据钻孔揭露的岩土层，桥位区场地底层结构上部为第四系人工填土层、第四系全新统冲积层、第四系中更新统残积层、下部为第三系新余群泥质粉砂岩。1、素填土：棕红色，稍湿，成份主要为粉粘粒，该层土质不均匀，结构松散，为新近回填土而成，工程性能差，实测标惯击数3.0~5.0击。该层仅在钻孔ZK57~ZK63有揭露，厚度不均匀，厚度变化较大，揭露层厚0.8～4.50m，层顶埋深0.80~4.50m，层底高程16.18～20.53m。2（1）、粉质粘土：该层主要分布于清远南路桥ZK01~ZK02及东门路ZK59~ZK63孔附近，浅灰色，褐黄色，以可塑状为主，成份以粉粘粒为主，见有少量铁锰质侵染，刀切面较光滑，稍有光泽，干强度及韧性中等，无摇震反应。实测标惯击数5.0~7.0击，修正后标惯击数标准值为5击。揭露层厚为1.90~8.20m，层顶埋深0.80～4.50m，层顶高程16.18～17.65m。2（2）、淤泥质粘土：灰色，湿－饱和，软塑状，略具有腥臭味，成份为粉粘粒为主，见有少量有机质及粉细砂，刀切面较光滑，稍有光泽，干强度及韧性较高。该层仅ZK59和ZK60有揭露，揭露层厚为3.30～3.50m，层底埋深0.5～1.3m，层顶埋深3.0～4.5m，层顶高程14.95～15.48m。2（3）、细砂：浅灰色，稍湿~饱和，稍密，实测标准贯入式试验锤击数6~10击，标准贯入式试验击数平均值为7击。颗粒组份为：0.25~0.50mm含量约为17.80%，0.075~0.25mm含量约为77.22%，粉粘粒含量约为4.98%。砂砾成份主要为石英...
