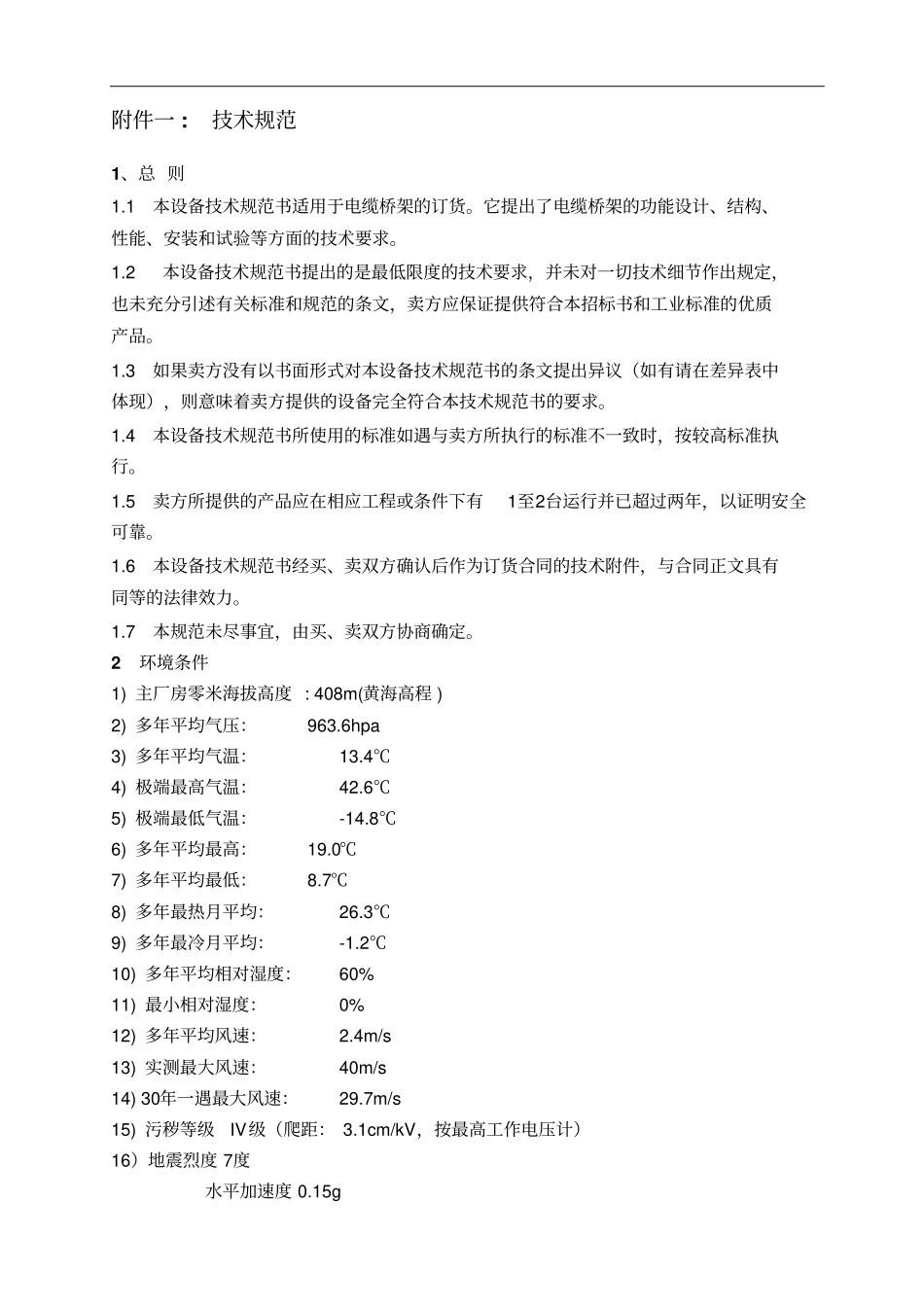

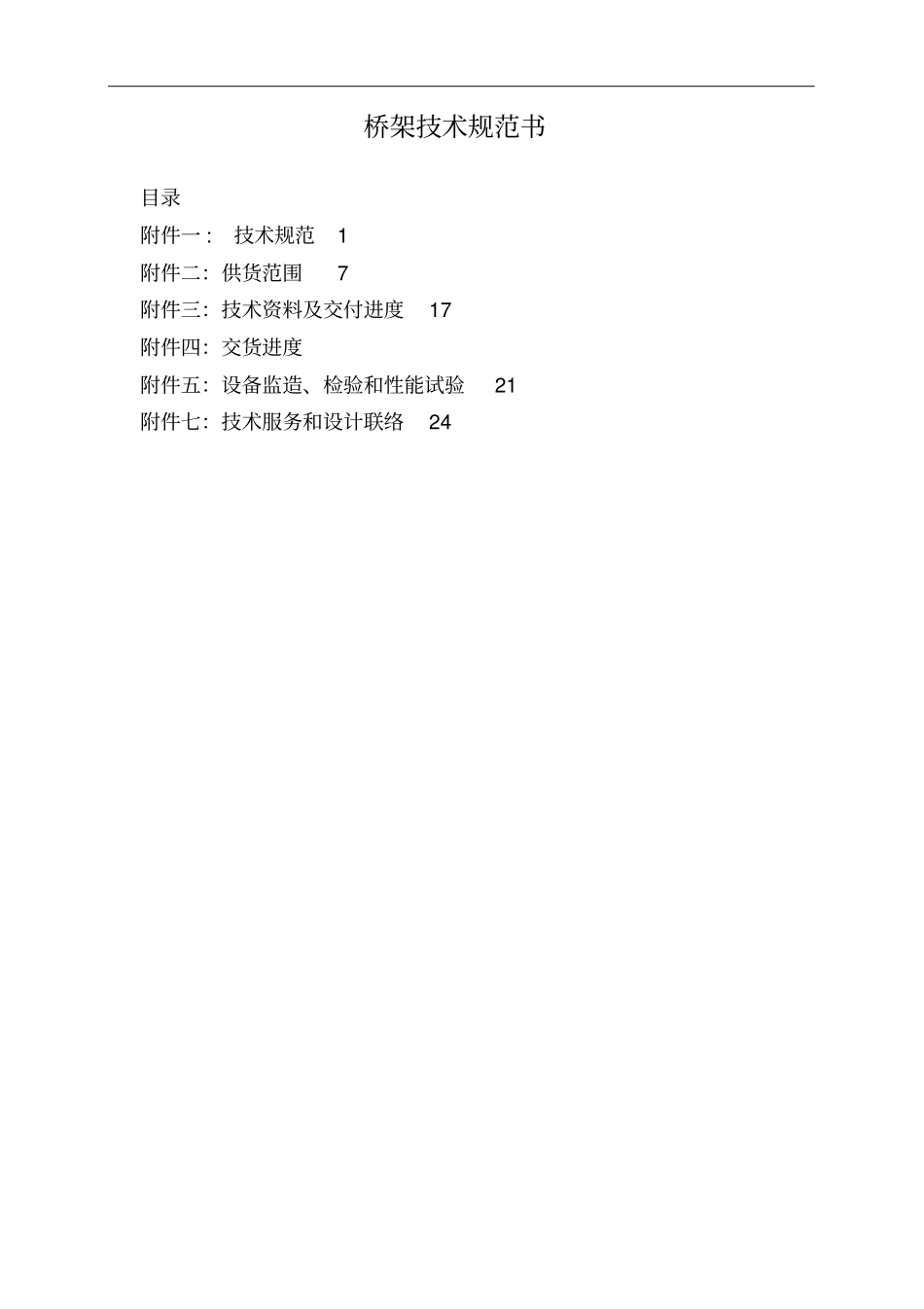

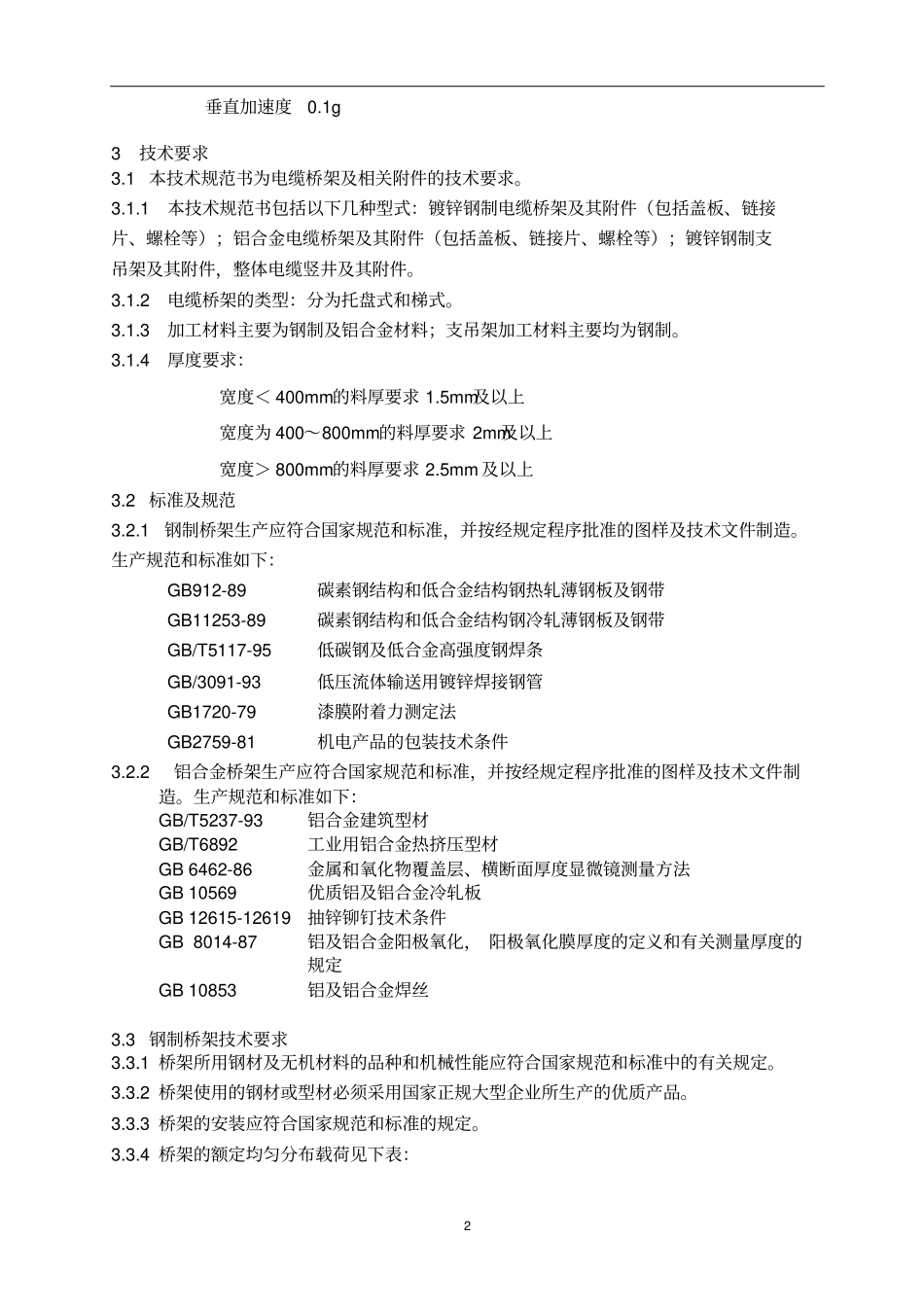

桥架技术规范书目录附件一:技术规范1附件二：供货范围7附件三：技术资料及交付进度17附件四：交货进度附件五：设备监造、检验和性能试验21附件七：技术服务和设计联络24附件一:技术规范1、总则1.1本设备技术规范书适用于电缆桥架的订货。它提出了电缆桥架的功能设计、结构、性能、安装和试验等方面的技术要求。1.2本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合本招标书和工业标准的优质产品。1.3如果卖方没有以书面形式对本设备技术规范书的条文提出异议（如有请在差异表中体现），则意味着卖方提供的设备完全符合本技术规范书的要求。1.4本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。1.5卖方所提供的产品应在相应工程或条件下有1至2台运行并已超过两年，以证明安全可靠。1.6本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。1.7本规范未尽事宜，由买、卖双方协商确定。2环境条件1)主厂房零米海拔高度:408m(黄海高程)2)多年平均气压：963.6hpa3)多年平均气温：13.4℃4)极端最高气温：42.6℃5)极端最低气温：-14.8℃6)多年平均最高：19.0℃7)多年平均最低：8.7℃8)多年最热月平均：26.3℃9)多年最冷月平均：-1.2℃10)多年平均相对湿度：60%11)最小相对湿度：0%12)多年平均风速：2.4m/s13)实测最大风速：40m/s14)30年一遇最大风速：29.7m/s15)污秽等级IV级（爬距：3.1cm/kV，按最高工作电压计）16）地震烈度7度水平加速度0.15g2垂直加速度0.1g3技术要求3.1本技术规范书为电缆桥架及相关附件的技术要求。3.1.1本技术规范书包括以下几种型式：镀锌钢制电缆桥架及其附件（包括盖板、链接片、螺栓等）；铝合金电缆桥架及其附件（包括盖板、链接片、螺栓等）；镀锌钢制支吊架及其附件，整体电缆竖井及其附件。3.1.2电缆桥架的类型：分为托盘式和梯式。3.1.3加工材料主要为钢制及铝合金材料；支吊架加工材料主要均为钢制。3.1.4厚度要求：宽度＜400mm的料厚要求1.5mm及以上宽度为400～800mm的料厚要求2mm及以上宽度＞800mm的料厚要求2.5mm及以上3.2标准及规范3.2.1钢制桥架生产应符合国家规范和标准，并按经规定程序批准的图样及技术文件制造。生产规范和标准如下：GB912-89碳素钢结构和低合金结构钢热轧薄钢板及钢带GB11253-89碳素钢结构和低合金结构钢冷轧薄钢板及钢带GB/T5117-95低碳钢及低合金高强度钢焊条GB/3091-93低压流体输送用镀锌焊接钢管GB1720-79漆膜附着力测定法GB2759-81机电产品的包装技术条件3.2.2铝合金桥架生产应符合国家规范和标准，并按经规定程序批准的图样及技术文件制造。生产规范和标准如下：GB/T5237-93铝合金建筑型材GB/T6892工业用铝合金热挤压型材GB6462-86金属和氧化物覆盖层、横断面厚度显微镜测量方法GB10569优质铝及铝合金冷轧板GB12615-12619抽锌铆钉技术条件GB8014-87铝及铝合金阳极氧化，阳极氧化膜厚度的定义和有关测量厚度的规定GB10853铝及铝合金焊丝3.3钢制桥架技术要求3.3.1桥架所用钢材及无机材料的品种和机械性能应符合国家规范和标准中的有关规定。3.3.2桥架使用的钢材或型材必须采用国家正规大型企业所生产的优质产品。3.3.3桥架的安装应符合国家规范和标准的规定。3.3.4桥架的额定均匀分布载荷见下表：3梯边高度(mm)梯架宽度(mm)额定均布载荷kg/m150200、400150600200800250100200、4001506002008002503.3.5桥架应能承受1.5倍的额定均匀分布载荷,不致损坏。3.3.6桥架挠度水平支撑跨距一般为2米，垂直支撑跨距一般为1.5米。在允许支吊跨距内，桥架承受额定的均匀分布载荷，并附加1000N集中载荷时，桥架挠度值不大于允许支吊跨距的5%。托盘、梯架在承受额定均布荷载时的相对挠度不应大于1／200。吊架横档或侧壁固定的托臂在承受托盘、梯架额定荷载时的最大挠度值与其长度之比不应大于1／100。3.3.7桥架应有接地孔，用连接板连接桥架时，连接处的电阻值不大于0.1欧姆。所有钢制材料表面必须进行防腐处理，均采用热镀锌。镀锌层的厚度应符合下列要求。项目测定试样的平均值厚度(u...
