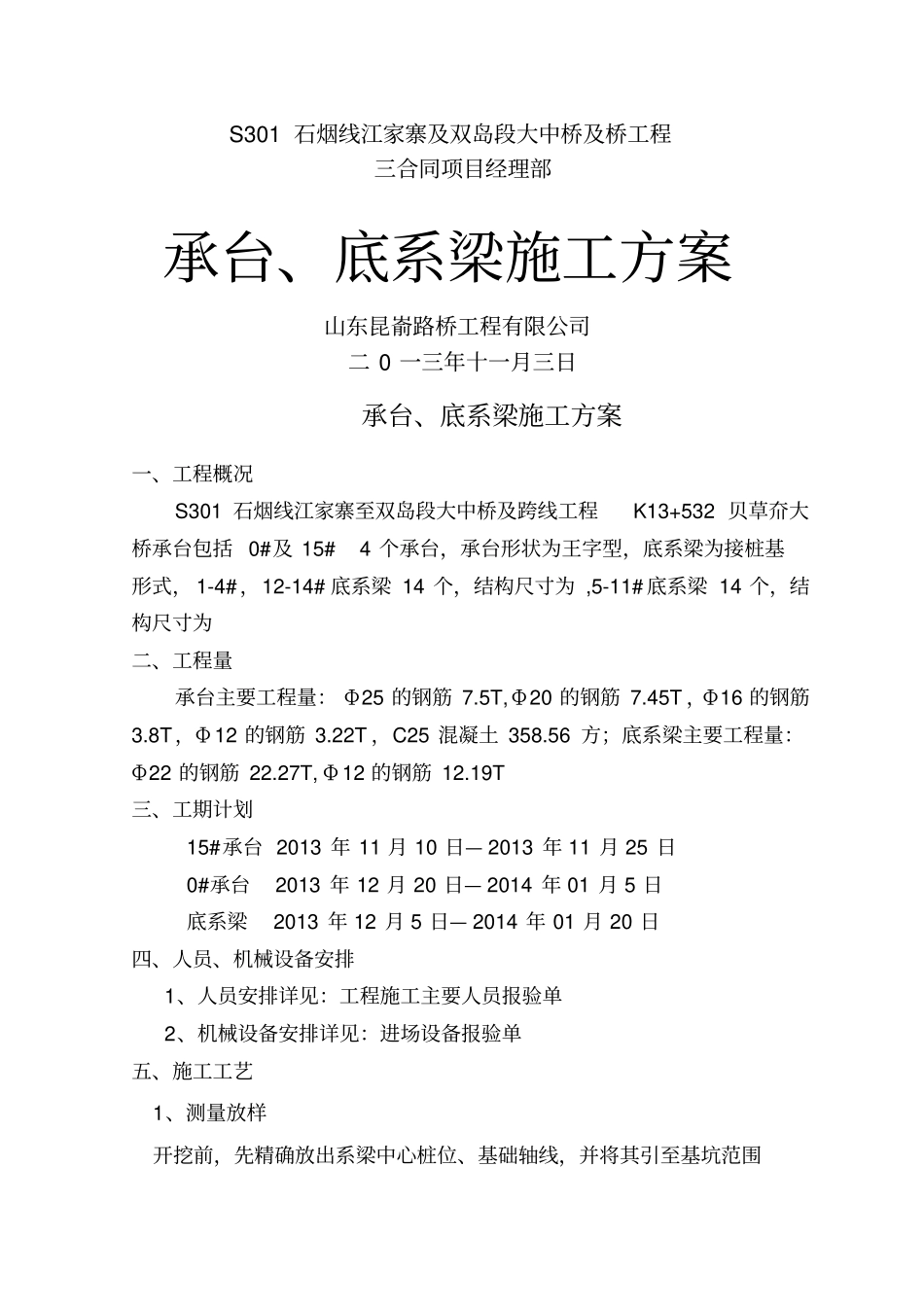

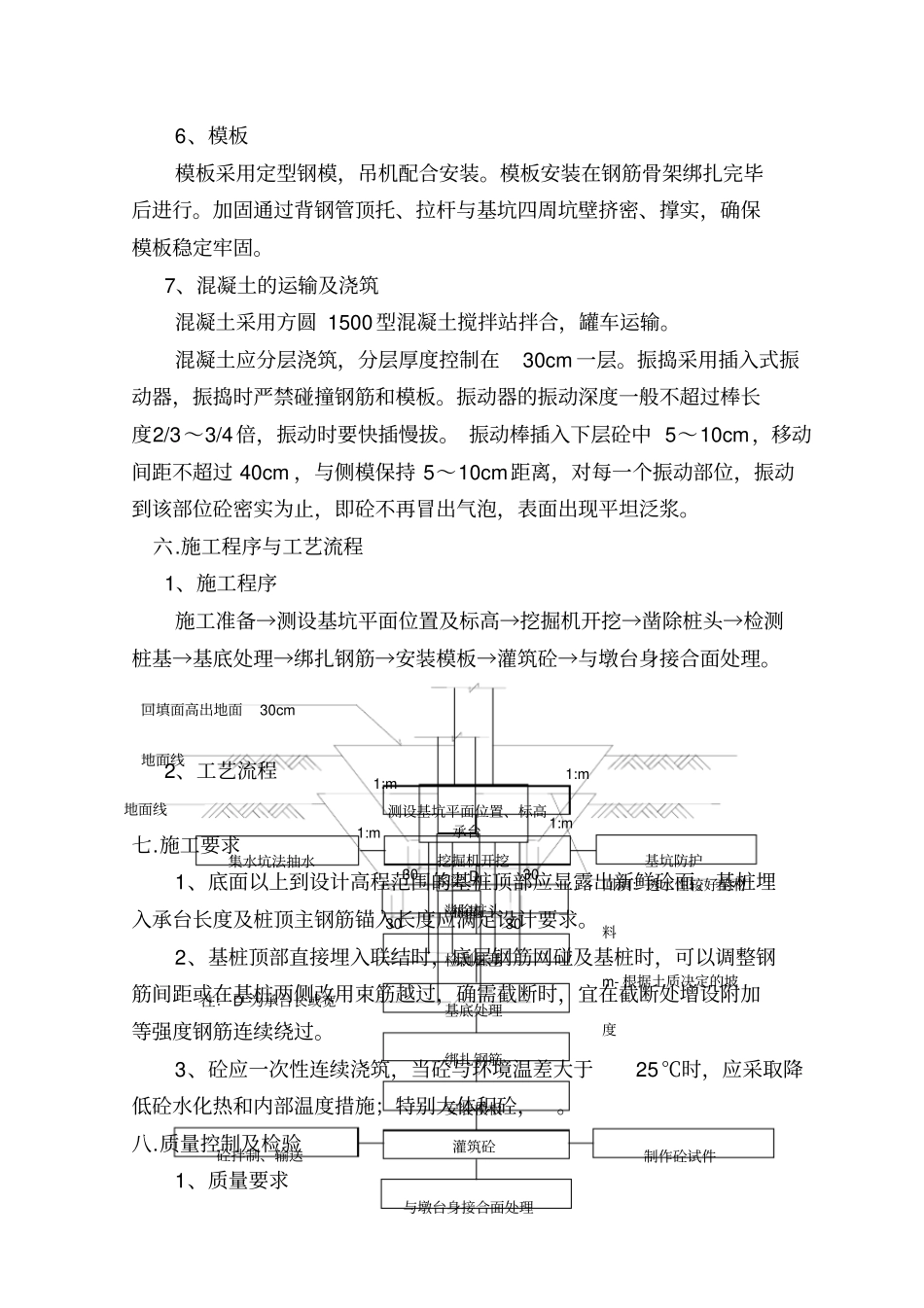

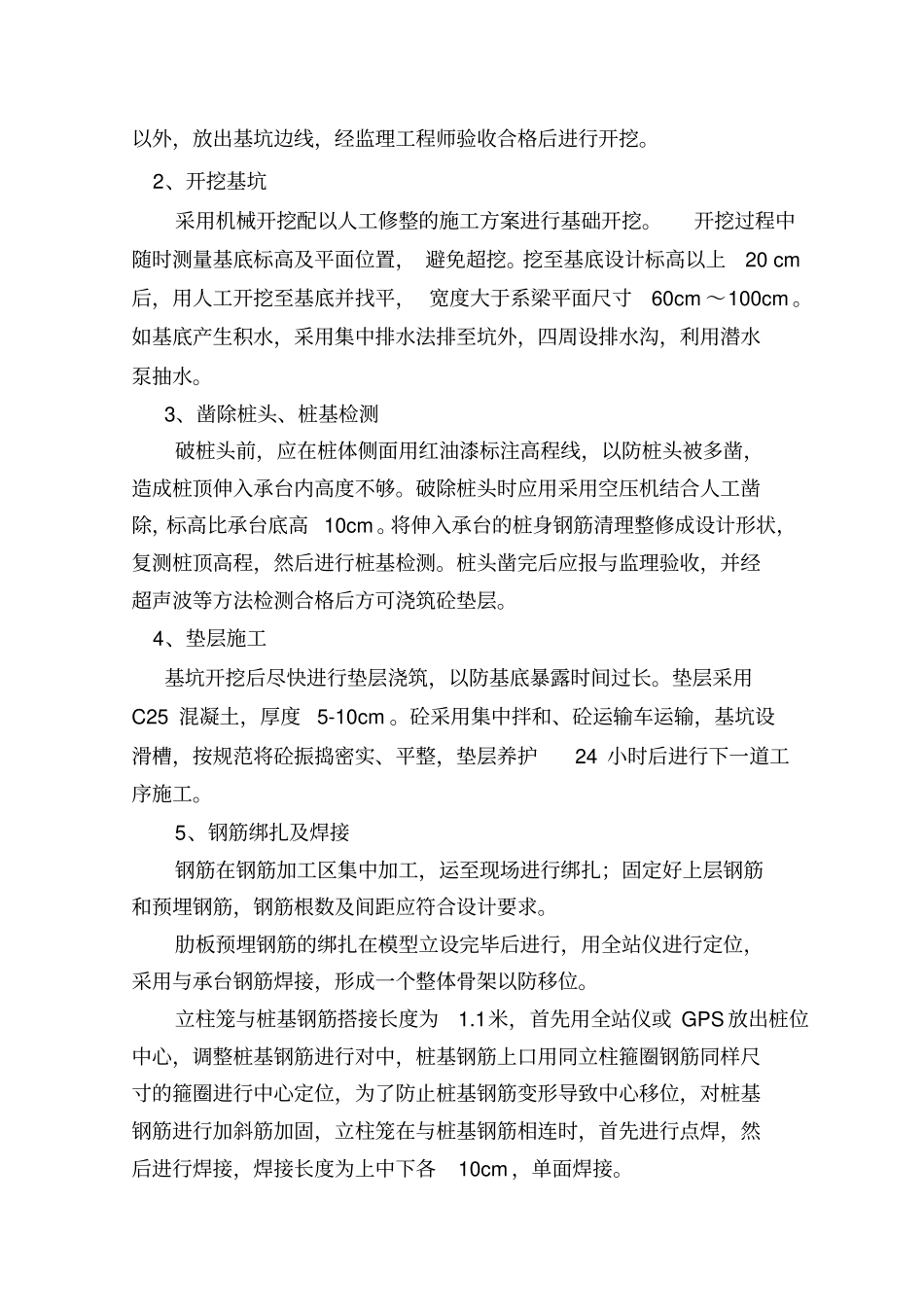

S301石烟线江家寨及双岛段大中桥及桥工程三合同项目经理部承台、底系梁施工方案山东昆嵛路桥工程有限公司二0一三年十一月三日承台、底系梁施工方案一、工程概况S301石烟线江家寨至双岛段大中桥及跨线工程K13+532贝草夼大桥承台包括0#及15#4个承台，承台形状为王字型，底系梁为接桩基形式，1-4#，12-14#底系梁14个，结构尺寸为,5-11#底系梁14个，结构尺寸为二、工程量承台主要工程量：Φ25的钢筋7.5T,Φ20的钢筋7.45T，Φ16的钢筋3.8T，Φ12的钢筋3.22T，C25混凝土358.56方；底系梁主要工程量：Φ22的钢筋22.27T,Φ12的钢筋12.19T三、工期计划15#承台2013年11月10日—2013年11月25日0#承台2013年12月20日—2014年01月5日底系梁2013年12月5日—2014年01月20日四、人员、机械设备安排1、人员安排详见：工程施工主要人员报验单2、机械设备安排详见：进场设备报验单五、施工工艺1、测量放样开挖前，先精确放出系梁中心桩位、基础轴线，并将其引至基坑范围以外，放出基坑边线，经监理工程师验收合格后进行开挖。2、开挖基坑采用机械开挖配以人工修整的施工方案进行基础开挖。开挖过程中随时测量基底标高及平面位置，避免超挖。挖至基底设计标高以上20cm后，用人工开挖至基底并找平，宽度大于系梁平面尺寸60cm～100cm。如基底产生积水，采用集中排水法排至坑外，四周设排水沟，利用潜水泵抽水。3、凿除桩头、桩基检测破桩头前，应在桩体侧面用红油漆标注高程线，以防桩头被多凿，造成桩顶伸入承台内高度不够。破除桩头时应用采用空压机结合人工凿除，标高比承台底高10cm。将伸入承台的桩身钢筋清理整修成设计形状，复测桩顶高程，然后进行桩基检测。桩头凿完后应报与监理验收，并经超声波等方法检测合格后方可浇筑砼垫层。4、垫层施工基坑开挖后尽快进行垫层浇筑，以防基底暴露时间过长。垫层采用C25混凝土，厚度5-10cm。砼采用集中拌和、砼运输车运输，基坑设滑槽，按规范将砼振捣密实、平整，垫层养护24小时后进行下一道工序施工。5、钢筋绑扎及焊接钢筋在钢筋加工区集中加工，运至现场进行绑扎；固定好上层钢筋和预埋钢筋，钢筋根数及间距应符合设计要求。肋板预埋钢筋的绑扎在模型立设完毕后进行，用全站仪进行定位，采用与承台钢筋焊接，形成一个整体骨架以防移位。立柱笼与桩基钢筋搭接长度为1.1米，首先用全站仪或GPS放出桩位中心，调整桩基钢筋进行对中，桩基钢筋上口用同立柱箍圈钢筋同样尺寸的箍圈进行中心定位，为了防止桩基钢筋变形导致中心移位，对桩基钢筋进行加斜筋加固，立柱笼在与桩基钢筋相连时，首先进行点焊，然后进行焊接，焊接长度为上中下各10cm，单面焊接。6、模板模板采用定型钢模，吊机配合安装。模板安装在钢筋骨架绑扎完毕后进行。加固通过背钢管顶托、拉杆与基坑四周坑壁挤密、撑实，确保模板稳定牢固。7、混凝土的运输及浇筑混凝土采用方圆1500型混凝土搅拌站拌合，罐车运输。混凝土应分层浇筑，分层厚度控制在30cm一层。振捣采用插入式振动器，振捣时严禁碰撞钢筋和模板。振动器的振动深度一般不超过棒长度2/3～3/4倍，振动时要快插慢拔。振动棒插入下层砼中5～10cm，移动间距不超过40cm，与侧模保持5～10cm距离，对每一个振动部位，振动到该部位砼密实为止，即砼不再冒出气泡，表面出现平坦泛浆。六.施工程序与工艺流程1、施工程序施工准备→测设基坑平面位置及标高→挖掘机开挖→凿除桩头→检测桩基→基底处理→绑扎钢筋→安装模板→灌筑砼→与墩台身接合面处理。2、工艺流程七.施工要求1、底面以上到设计高程范围的基桩顶部应显露出新鲜砼面。基桩埋入承台长度及桩顶主钢筋锚入长度应满足设计要求。2、基桩顶部直接埋入联结时，底层钢筋网碰及基桩时，可以调整钢筋间距或在基桩两侧改用束筋越过，确需截断时，宜在截断处增设附加等强度钢筋连续绕过。3、砼应一次性连续浇筑，当砼与环境温差大于25℃时，应采取降低砼水化热和内部温度措施；特别大体积砼，。八.质量控制及检验1、质量要求承台地面线回填：透水性较好的材料m-根据土质决定的坡度回填面高出地面30cm1:m1:m30注：D为承台长或宽D30系梁地面线1:m1:m30桩基30测设基坑平面位置、标高挖掘机开挖...
