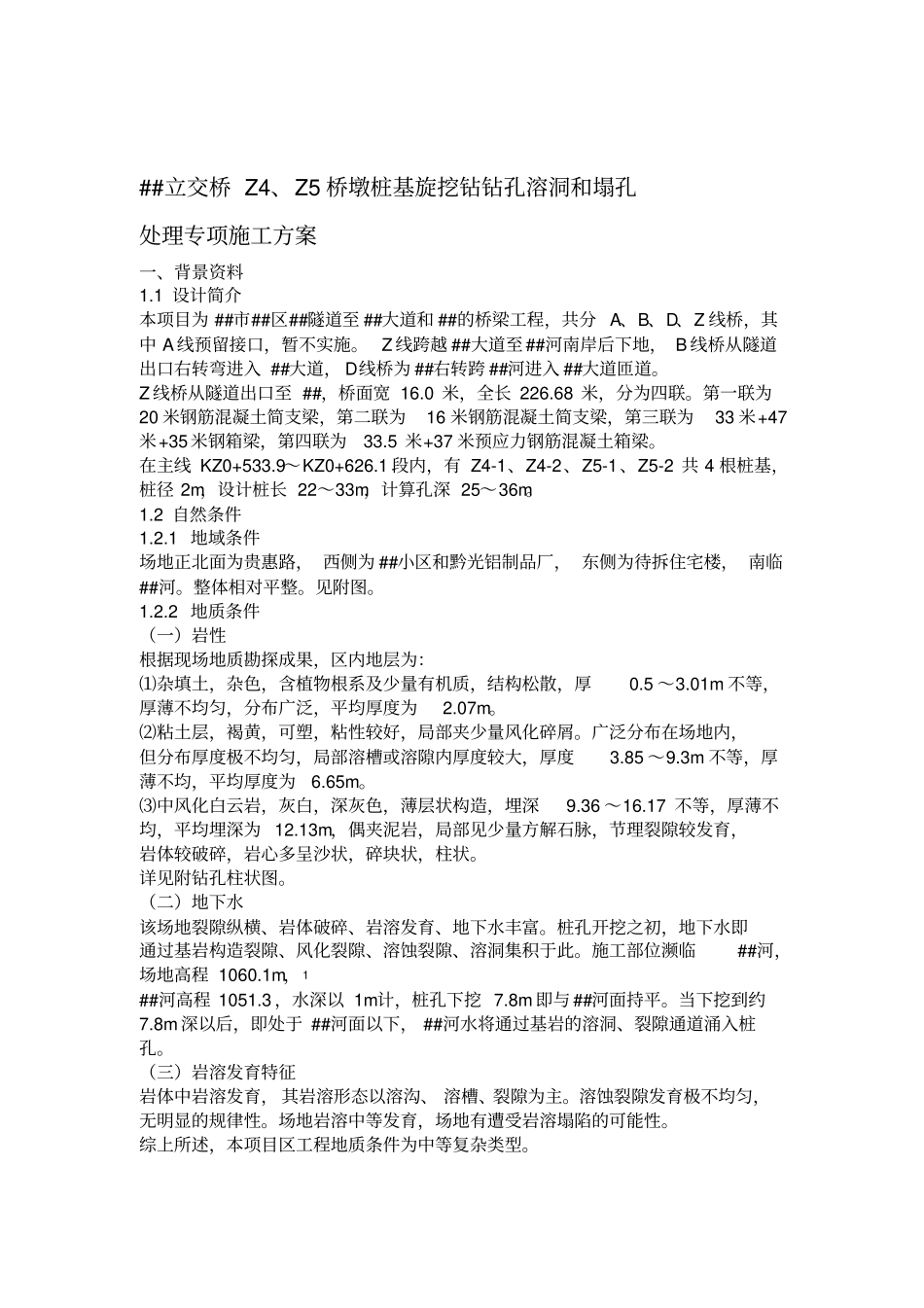

桩基溶洞和塌孔处理方案_第1页
1/8

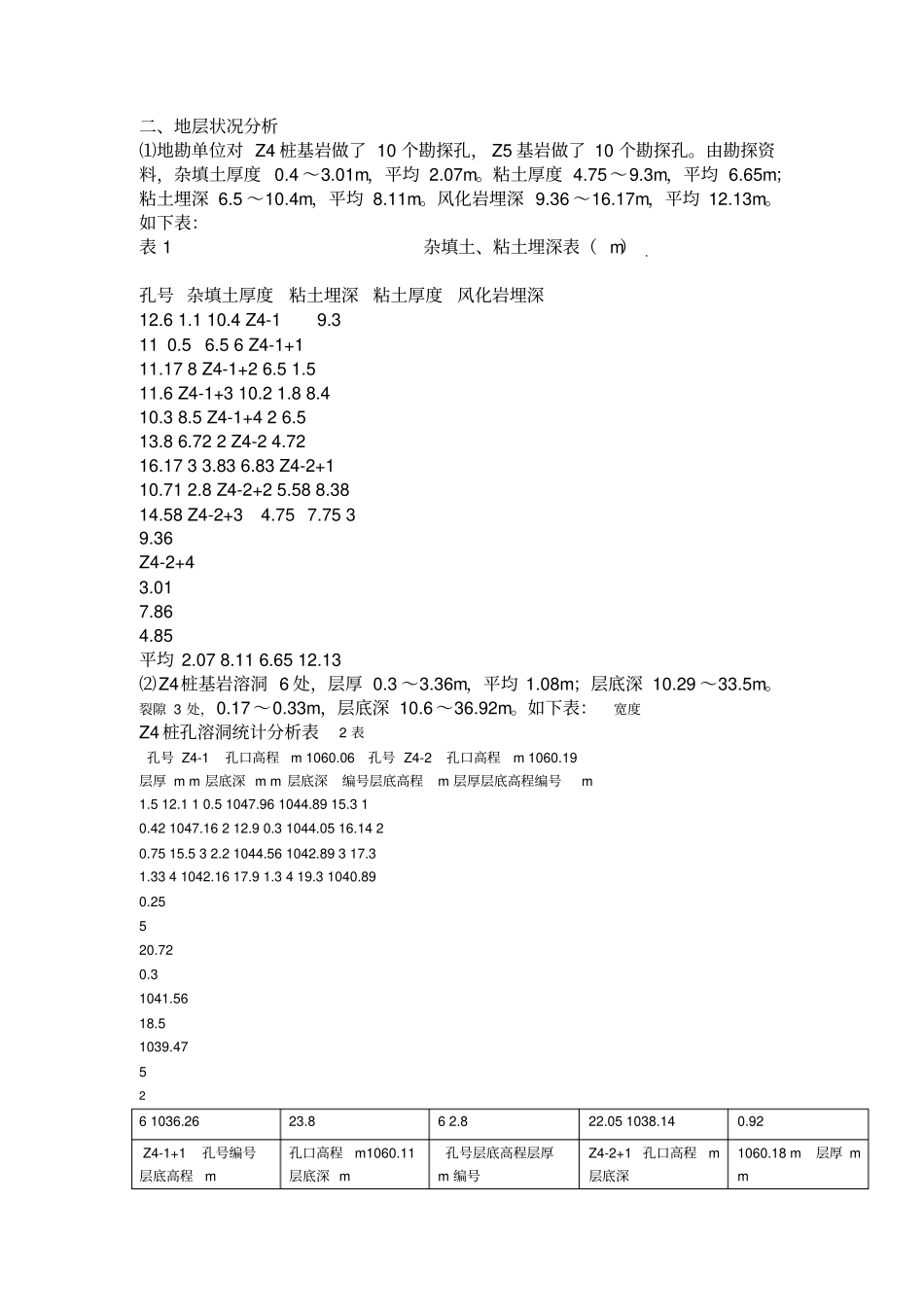

桩基溶洞和塌孔处理方案_第2页
2/8

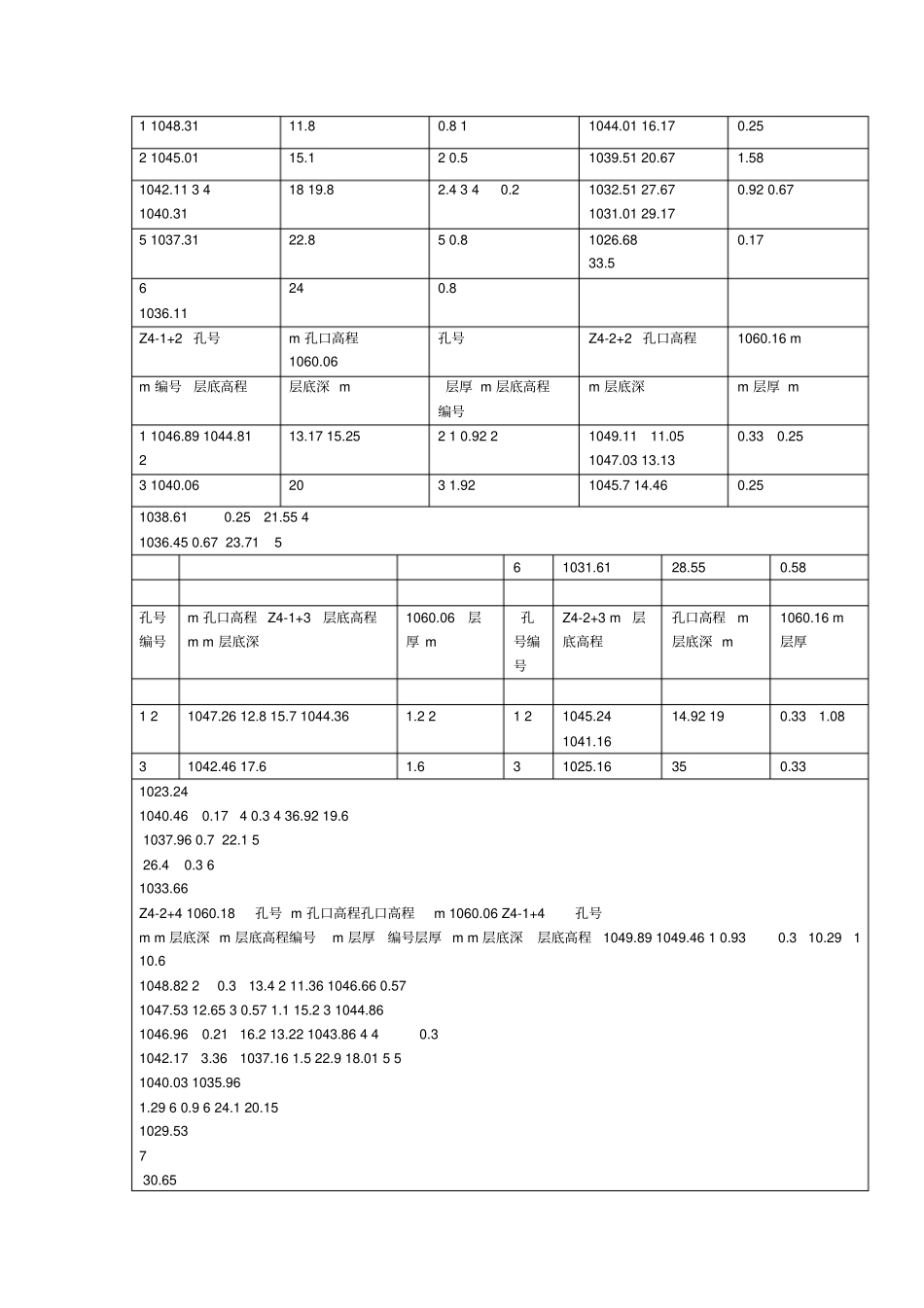

桩基溶洞和塌孔处理方案_第3页
3/8
##立交桥Z4、Z5桥墩桩基旋挖钻钻孔溶洞和塌孔处理专项施工方案一、背景资料1.1设计简介本项目为##市##区##隧道至##大道和##的桥梁工程,共分A、B、D、Z线桥,其中A线预留接口,暂不实施。Z线跨越##大道至##河南岸后下地,B线桥从隧道出口右转弯进入##大道,D线桥为##右转跨##河进入##大道匝道。Z线桥从隧道出口至##,桥面宽16.0米,全长226.68米,分为四联。第一联为20米钢筋混凝土简支梁,第二联为16米钢筋混凝土简支梁,第三联为33米+47米+35米钢箱梁,第四联为33.5米+37米预应力钢筋混凝土箱梁。在主线KZ0+533.9~KZ0+626.1段内,有Z4-1、Z4-2、Z5-1、Z5-2共4根桩基,桩径2m,设计桩长22~33m,计算孔深25~36m。1.2自然条件1.2.1地域条件场地正北面为贵惠路,西侧为##小区和黔光铝制品厂,东侧为待拆住宅楼,南临##河。整体相对平整。见附图。1.2.2地质条件(一)岩性根据现场地质勘探成果,区内地层为:⑴杂填土,杂色,含植物根系及少量有机质,结构松散,厚0.5~3.01m不等,厚薄不均匀,分布广泛,平均厚度为2.07m。⑵粘土层,褐黄,可塑,粘性较好,局部夹少量风化碎屑。广泛分布在场地内,但分布厚度极不均匀,局部溶槽或溶隙内厚度较大,厚度3.85~9.3m不等,厚薄不均,平均厚度为6.65m。⑶中风化白云岩,灰白,深灰色,薄层状构造,埋深9.36~16.17不等,厚薄不均,平均埋深为12.13m,偶夹泥岩,局部见少量方解石脉,节理裂隙较发育,岩体较破碎,岩心多呈沙状,碎块状,柱状。详见附钻孔柱状图。(二)地下水该场地裂隙纵横、岩体破碎、岩溶发育、地下水丰富。桩孔开挖之初,地下水即通过基岩构造裂隙、风化裂隙、溶蚀裂隙、溶洞集积于此。施工部位濒临##河,场地高程1060.1m,1##河高程1051.3,水深以1m计,桩孔下挖7.8m即与##河面持平。当下挖到约7.8m深以后,即处于##河面以下,##河水将通过基岩的溶洞、裂隙通道涌入桩孔。(三)岩溶发育特征岩体中岩溶发育,其岩溶形态以溶沟、溶槽、裂隙为主。溶蚀裂隙发育极不均匀,无明显的规律性。场地岩溶中等发育,场地有遭受岩溶塌陷的可能性。综上所述,本项目区工程地质条件为中等复杂类型。二、地层状况分析⑴地勘单位对Z4桩基岩做了10个勘探孔,Z5基岩做了10个勘探孔。由勘探资料,杂填土厚度0.4~3.01m,平均2.07m。粘土厚度4.75~9.3m,平均6.65m;粘土埋深6.5~10.4m,平均8.11m。风化岩埋深9.36~16.17m,平均12.13m。如下表:表1杂填土、粘土埋深表(m)孔号杂填土厚度粘土埋深粘土厚度风化岩埋深12.61.110.4Z4-19.3110.56.56Z4-1+111.178Z4-1+26.51.511.6Z4-1+310.21.88.410.38.5Z4-1+426.513.86.722Z4-24.7216.1733.836.83Z4-2+110.712.8Z4-2+25.588.3814.58Z4-2+34.757.7539.36Z4-2+43.017.864.85平均2.078.116.6512.13⑵Z4桩基岩溶洞6处,层厚0.3~3.36m,平均1.08m;层底深10.29~33.5m。裂隙3处,0.17~0.33m,层底深10.6~36.92m。如下表:宽度Z4桩孔溶洞统计分析表2表孔号Z4-1孔口高程m1060.06孔号Z4-2孔口高程m1060.19层厚mm层底深mm层底深编号层底高程m层厚层底高程编号m1.512.110.51047.961044.8915.310.421047.16212.90.31044.0516.1420.7515.532.21044.561042.89317.31.3341042.1617.91.3419.31040.890.25520.720.31041.5618.51039.475261036.2623.862.822.051038.140.92Z4-1+1孔号编号层底高程m孔口高程m1060.11层底深m孔号层底高程层厚m编号Z4-2+1孔口高程m层底深1060.18m层厚mm11048.3111.80.811044.0116.170.2521045.0115.120.51039.5120.671.581042.11341040.311819.82.4340.21032.5127.671031.0129.170.920.6751037.3122.850.81026.6833.50.1761036.11240.8Z4-1+2孔号m孔口高程1060.06孔号Z4-2+2孔口高程1060.16mm编号层底高程层底深m层厚m层底高程编号m层底深m层厚m11046.891044.81213.1715.25210.9221049.1111.051047.0313.130.330.2531040.062031.921045.714.460.251038.610.2521.5541036.450.6723.71561031.6128.550.58孔号编号m孔口高程Z4-1+3层底高程mm层底深1060.06层厚m孔号编号Z4-2+3m层底高程孔口高程m层底深m1060.16m层厚121047.2612.815.71044.361.22121045.241041.1614.92190.33...
