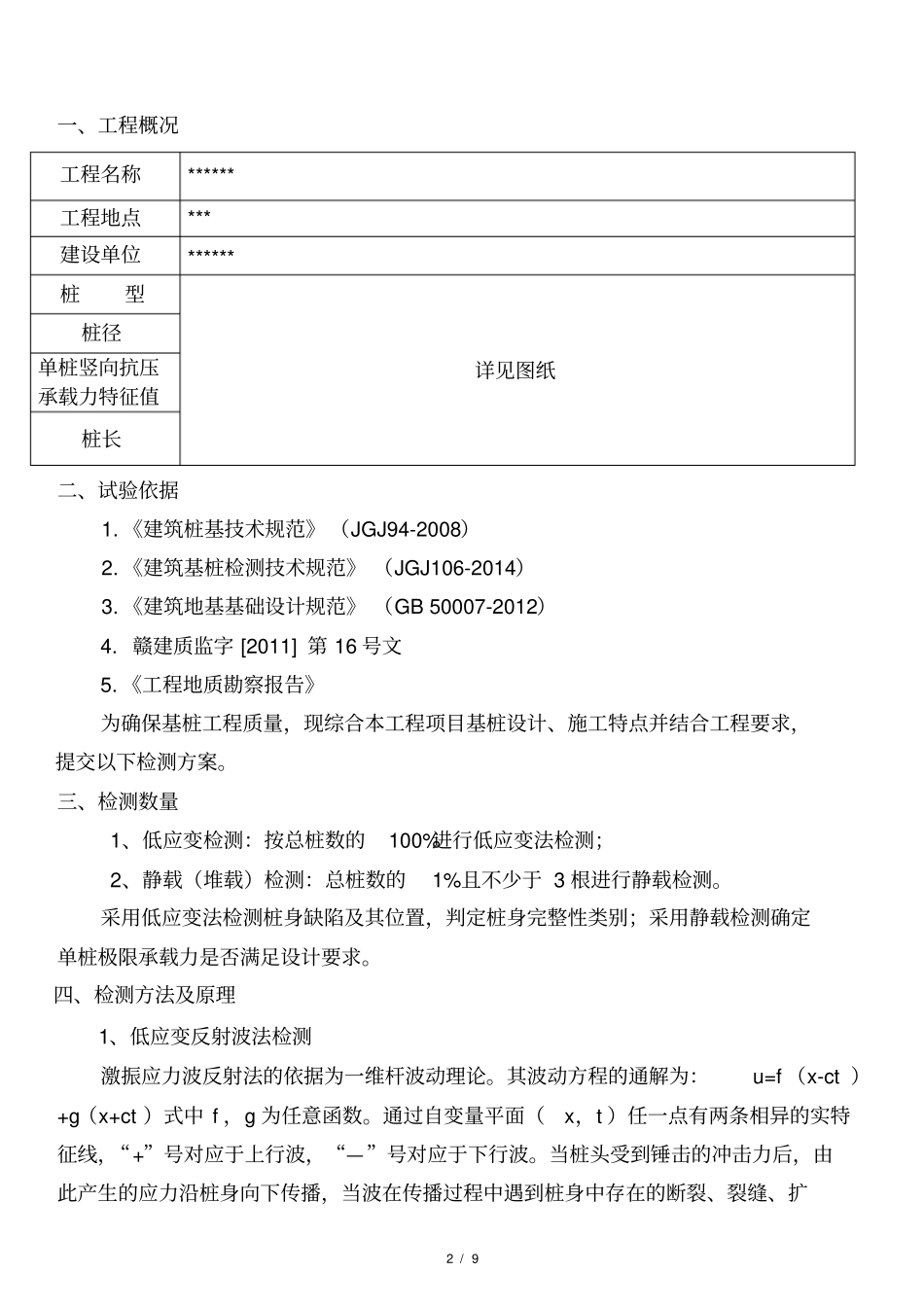

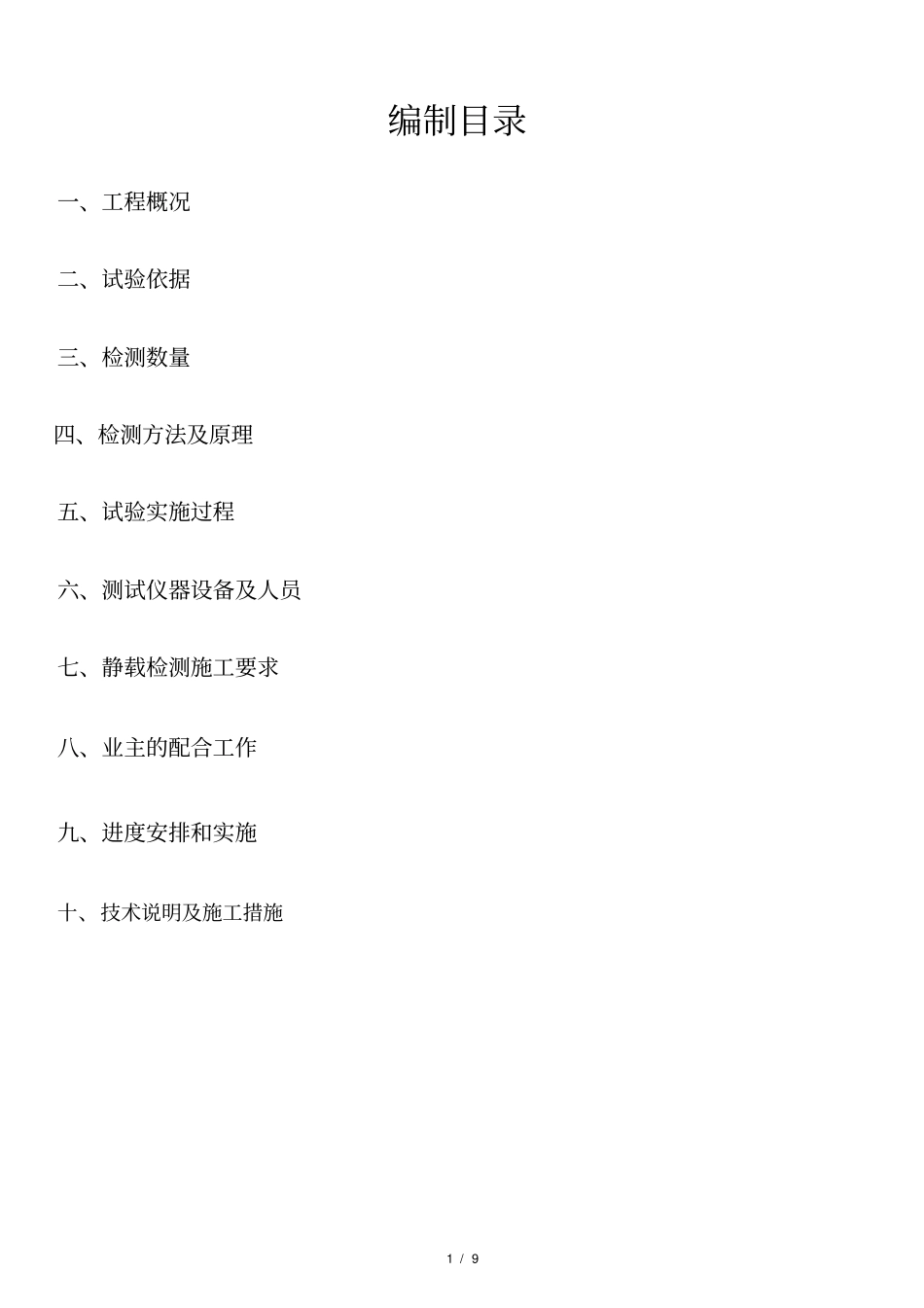

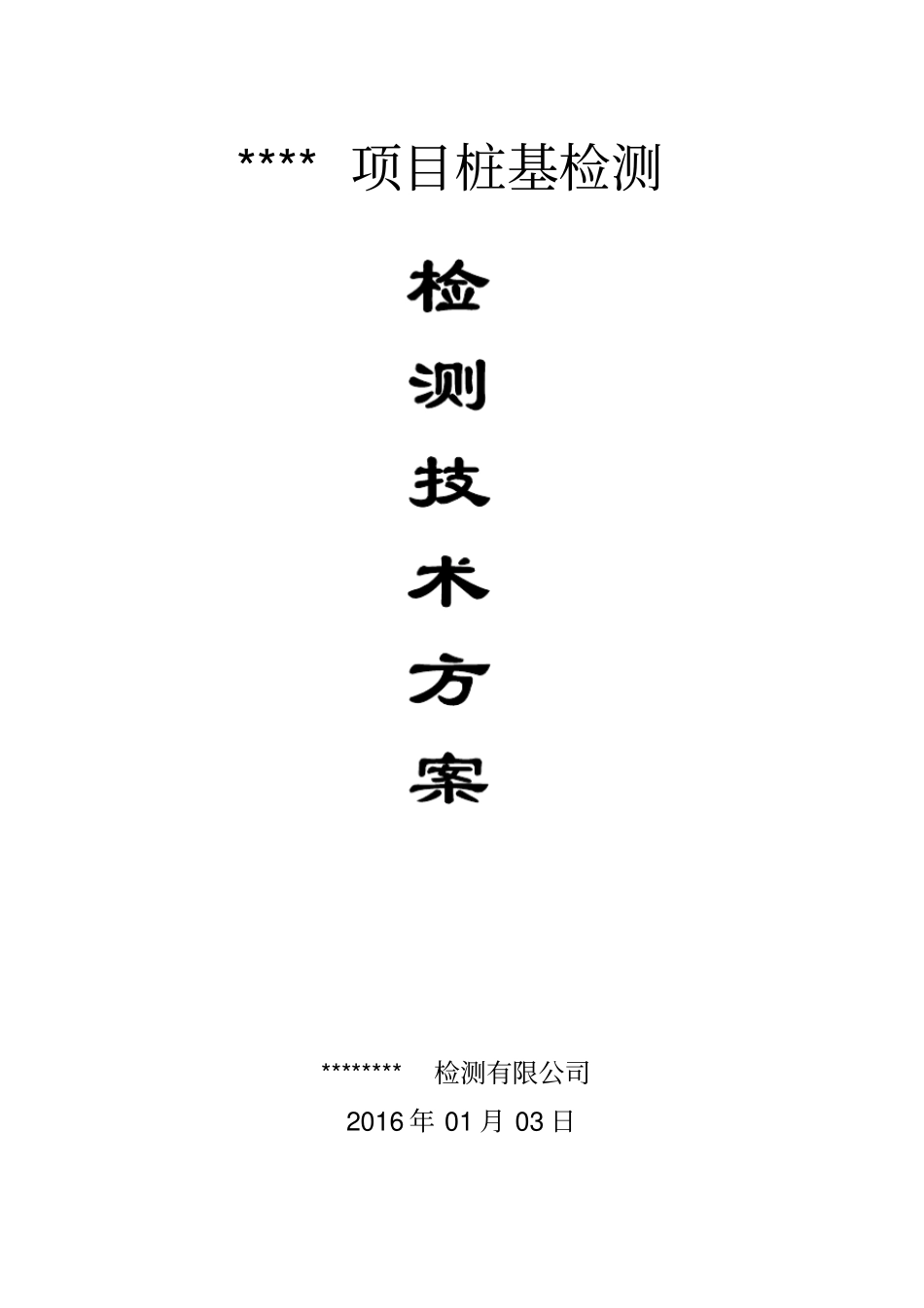

****项目桩基检测********检测有限公司2016年01月03日1/9编制目录一、工程概况二、试验依据三、检测数量四、检测方法及原理五、试验实施过程六、测试仪器设备及人员七、静载检测施工要求八、业主的配合工作九、进度安排和实施十、技术说明及施工措施2/9一、工程概况工程名称******工程地点***建设单位******桩型详见图纸桩径单桩竖向抗压承载力特征值桩长二、试验依据1.《建筑桩基技术规范》（JGJ94-2008）2.《建筑基桩检测技术规范》（JGJ106-2014）3.《建筑地基基础设计规范》（GB50007-2012）4.赣建质监字[2011]第16号文5.《工程地质勘察报告》为确保基桩工程质量，现综合本工程项目基桩设计、施工特点并结合工程要求，提交以下检测方案。三、检测数量1、低应变检测：按总桩数的100%进行低应变法检测；2、静载（堆载）检测：总桩数的1%且不少于3根进行静载检测。采用低应变法检测桩身缺陷及其位置，判定桩身完整性类别；采用静载检测确定单桩极限承载力是否满足设计要求。四、检测方法及原理1、低应变反射波法检测激振应力波反射法的依据为一维杆波动理论。其波动方程的通解为：u=f（x-ct）+g（x+ct）式中f，g为任意函数。通过自变量平面（x，t）任一点有两条相异的实特征线，“+”号对应于上行波，“—”号对应于下行波。当桩头受到锤击的冲击力后，由此产生的应力沿桩身向下传播，当波在传播过程中遇到桩身中存在的断裂、裂缝、扩3/9径、缩径、夹泥、离析等缺陷时，会产生反射与透射。我们从实测获得的波形图，根据波形、波频、波速的变化，通过分析仪的各种软件，综合判定基桩桩身完整性。（见图1）。RS-1616K（p）计算机桩基动测仪分析处理锤检波器基桩打印机图1低应变动力试桩示意图2、静载检测（堆载）模拟建筑物实际受荷情况，采用快速维持荷载法（试桩采用慢速维持荷载法）。即分级对桩进行加载，加载采用压重平台反力装置，用预制块堆成平台。由超高压油泵站带动千斤顶加载，荷载量和桩顶沉降量由压力表和位移传感器或百分表通过RS-JYC桩基静载荷测试分析系统或人工测量和控制（试验装置见图2）。油压表基准梁百分表承压钢板被检基桩图2单桩竖向静载试验装置示意图五、试验实施过程荷载平台副梁千斤顶主4/91、低应变检测⑴、受检桩应符合下列规定：a、桩身强度应达到设计强度的70%，且不小于15MPa。b、桩头的的材质、强度、截面尺寸应与桩身基本等同。c、桩顶面应平整、密实，并与桩轴线基本垂直。⑵、测试参数设定应符合下列规定：a、时域信号记录的时间段长度应在2L/c时刻后延续不少于5ms；幅频信号分析的频率范围上限不应小于2000Hz。b、设定桩长应为桩顶测点至桩底的施工桩长，设定桩身截面积应为施工截面积。c、桩身波速可根据本地区同类型桩的测试值初步设定。d、采样时间间隔或采样频率应根据桩长、桩身波速和频域分辨率合理选择；时域信号采样点数不宜少于1024点。e、传感器的设定值应按计量检定结果设定。⑶、测量传感器安装和激振操作应符合下列规定：a、传感器安装应与桩顶面垂直；用耦合剂拈结时，应具有足够的粘结强度。b、实心桩的激振点位置应选择在桩中心，测量传感器安装位置宜为距桩中心2/3半径处，其激振点宜为基桩的中心位置。c、激振点与测量传感器安装位置应避开钢筋笼的主筋影响。d、激振方向应沿桩轴线方向。e、瞬态激振应通过现场敲击试验，选择合适重量的激振力锤和锤垫，宜用宽脉冲获取桩底或桩身下部缺陷反射信号，宜用窄脉冲获取桩身上部缺陷反射信号。f、稳态激振应在每一个设定频率下获得稳定响应信号，并应根据桩径、桩长及桩周土约束情况调整激振力大小。⑷信号采集和筛选应符合下列规定：a、根据桩径大小，桩心对称布置2-4个检测点；每个检测点记录的有效信号数不宜少于3个。b、检查判断实测信号是否反映桩身完整性特征。c、不同检测点及多次实测时域信号一致性较差，应分析原因，增加检测点数量。d、信号不应失真和产生零漂，信号幅值不应超过测量系统的量程。5/92、静载检测（堆载）（1）施工完成后静载检测桩应及时制作好桩帽，保证检测设备、堆载物能到达受检桩旁的道路。（2）静载检测其加载分级、观测程序、稳定准则、终止加...
