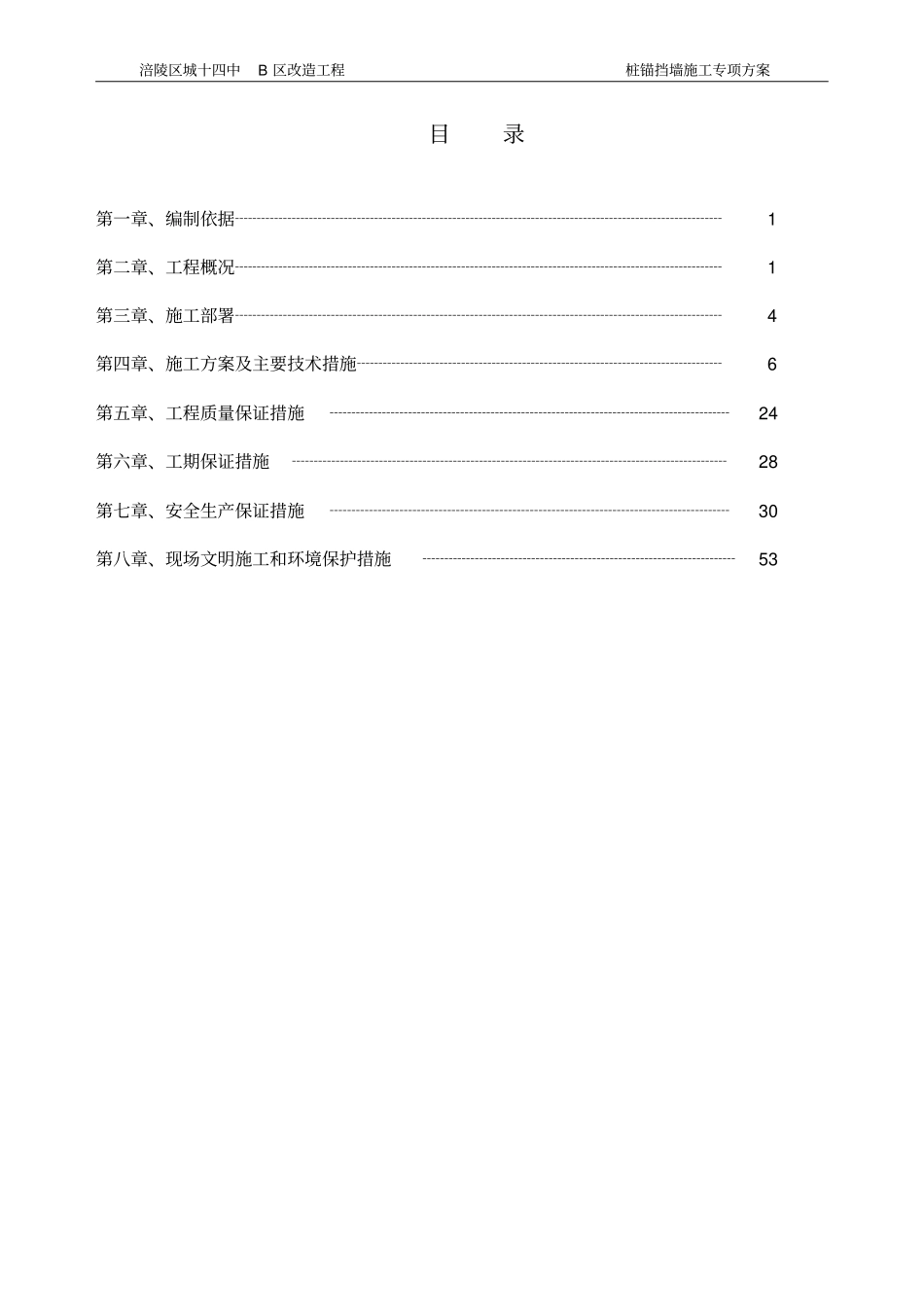

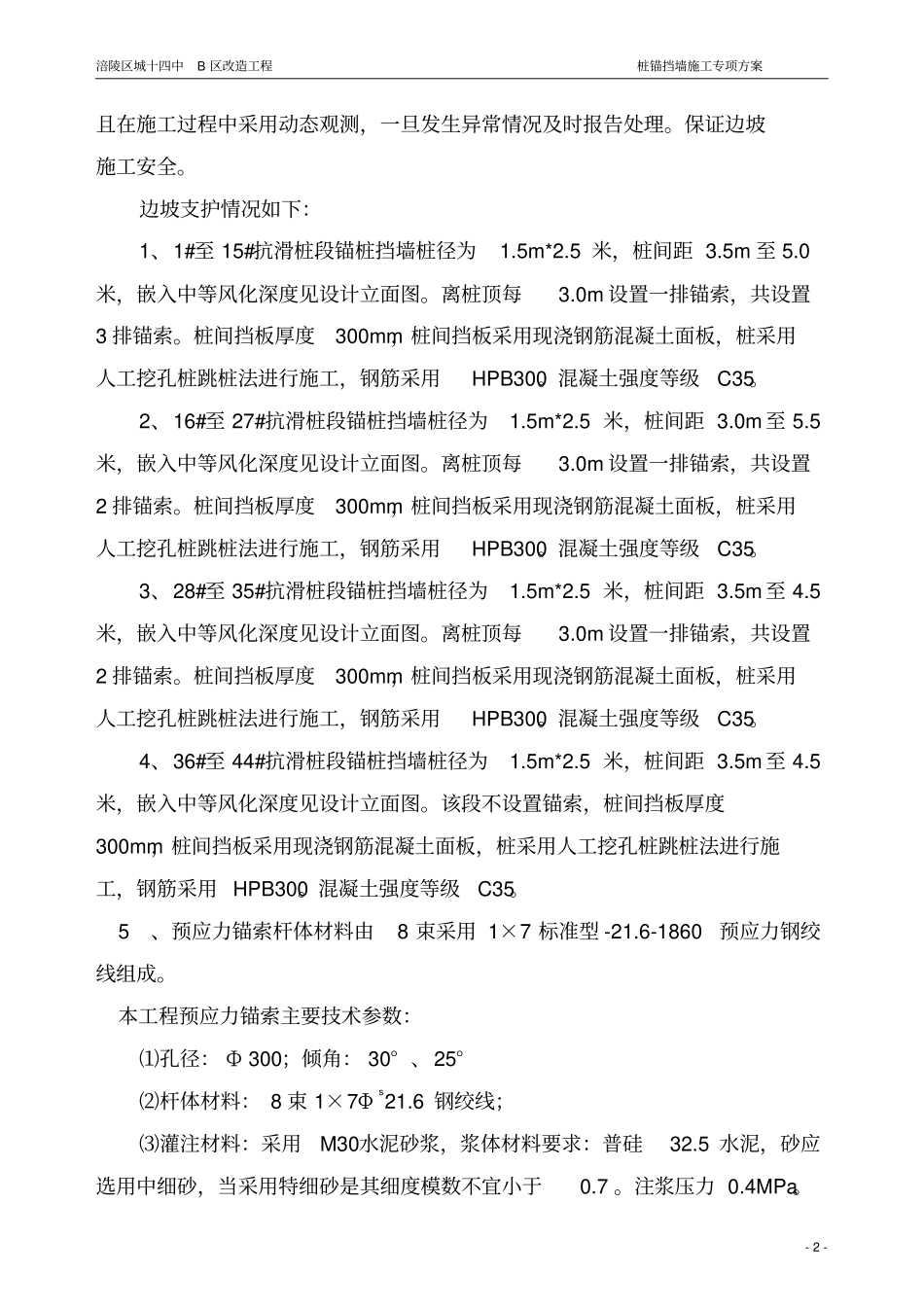

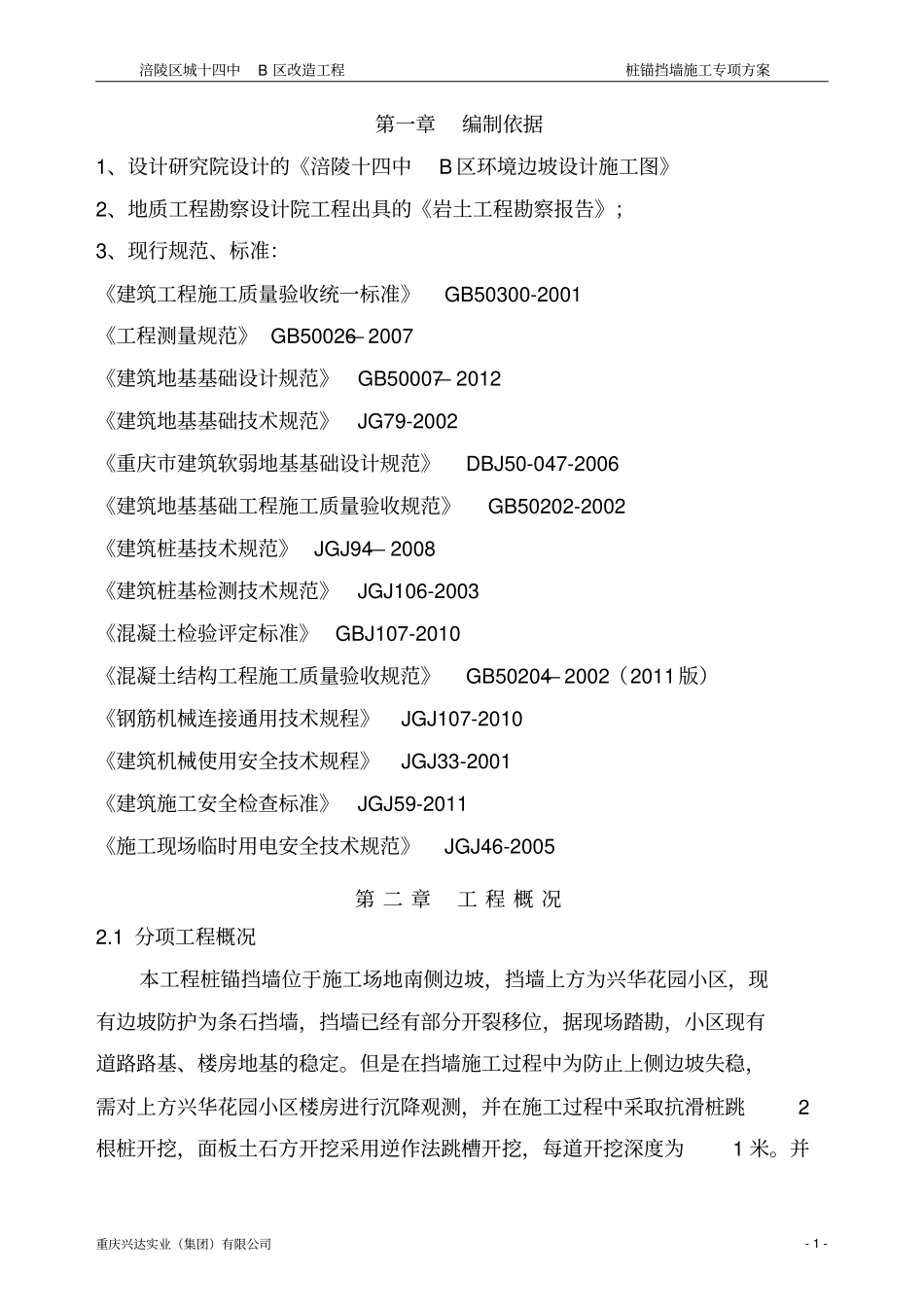

涪陵区城十四中B区改造工程桩锚挡墙施工专项方案目录第一章、编制依据┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈1第二章、工程概况┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈1第三章、施工部署┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈4第四章、施工方案及主要技术措施┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈6第五章、工程质量保证措施┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈24第六章、工期保证措施┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈28第七章、安全生产保证措施┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈30第八章、现场文明施工和环境保护措施┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈53涪陵区城十四中B区改造工程桩锚挡墙施工专项方案重庆兴达实业（集团）有限公司-1-第一章编制依据1、设计研究院设计的《涪陵十四中B区环境边坡设计施工图》2、地质工程勘察设计院工程出具的《岩土工程勘察报告》；3、现行规范、标准：《建筑工程施工质量验收统一标准》GB50300-2001《工程测量规范》GB50026—2007《建筑地基基础设计规范》GB50007—2012《建筑地基基础技术规范》JG79-2002《重庆市建筑软弱地基基础设计规范》DBJ50-047-2006《建筑地基基础工程施工质量验收规范》GB50202-2002《建筑桩基技术规范》JGJ94—2008《建筑桩基检测技术规范》JGJ106-2003《混凝土检验评定标准》GBJ107-2010《混凝土结构工程施工质量验收规范》GB50204—2002（2011版）《钢筋机械连接通用技术规程》JGJ107-2010《建筑机械使用安全技术规程》JGJ33-2001《建筑施工安全检查标准》JGJ59-2011《施工现场临时用电安全技术规范》JGJ46-2005第二章工程概况2.1分项工程概况本工程桩锚挡墙位于施工场地南侧边坡，挡墙上方为兴华花园小区，现有边坡防护为条石挡墙，挡墙已经有部分开裂移位，据现场踏勘，小区现有道路路基、楼房地基的稳定。但是在挡墙施工过程中为防止上侧边坡失稳，需对上方兴华花园小区楼房进行沉降观测，并在施工过程中采取抗滑桩跳2根桩开挖，面板土石方开挖采用逆作法跳槽开挖，每道开挖深度为1米。并涪陵区城十四中B区改造工程桩锚挡墙施工专项方案-2-且在施工过程中采用动态观测，一旦发生异常情况及时报告处理。保证边坡施工安全。边坡支护情况如下：1、1#至15#抗滑桩段锚桩挡墙桩径为1.5m*2.5米，桩间距3.5m至5.0米，嵌入中等风化深度见设计立面图。离桩顶每3.0m设置一排锚索，共设置3排锚索。桩间挡板厚度300mm，桩间挡板采用现浇钢筋混凝土面板，桩采用人工挖孔桩跳桩法进行施工，钢筋采用HPB300。混凝土强度等级C35。2、16#至27#抗滑桩段锚桩挡墙桩径为1.5m*2.5米，桩间距3.0m至5.5米，嵌入中等风化深度见设计立面图。离桩顶每3.0m设置一排锚索，共设置2排锚索。桩间挡板厚度300mm，桩间挡板采用现浇钢筋混凝土面板，桩采用人工挖孔桩跳桩法进行施工，钢筋采用HPB300。混凝土强度等级C35。3、28#至35#抗滑桩段锚桩挡墙桩径为1.5m*2.5米，桩间距3.5m至4.5米，嵌入中等风化深度见设计立面图。离桩顶每3.0m设置一排锚索，共设置2排锚索。桩间挡板厚度300mm，桩间挡板采用现浇钢筋混凝土面板，桩采用人工挖孔桩跳桩法进行施工，钢筋采用HPB300。混凝土强度等级C35。4、36#至44#抗滑桩段锚桩挡墙桩径为1.5m*2.5米，桩间距3.5m至4.5米，嵌入中等风化深度见设计立面图。该段不设置锚索，桩间挡板厚度300mm，桩间挡板采用现浇钢筋混凝土面板，桩采用人工挖孔桩跳桩法进行施工，钢筋采用HPB300。混凝土强度等级C35。5、预应力锚索杆体材料由8束采用1×7标准型-21.6-1860预应力钢绞线组成。本工程预应力锚索主要技术参数：⑴孔径：Ф300；倾角：30°、25°⑵杆体材料：8束1×7Φs21.6钢绞线；⑶灌注材料：采用M30水泥砂浆，浆体材料要求：普硅32.5水泥，砂应选用中细砂，当采用特细砂是其细度模数不宜小于0.7。注浆压力0.4MPa。涪陵区城十四中B区改造工程桩锚挡墙施工专项方案-3-⑷锚具：采用OVM系列之OVM15型张拉锚具，型号为OVM15-15、OVM15-12。2.3工程地质条件1、地形、地貌：拟建场地位于涪陵乌江路的...
