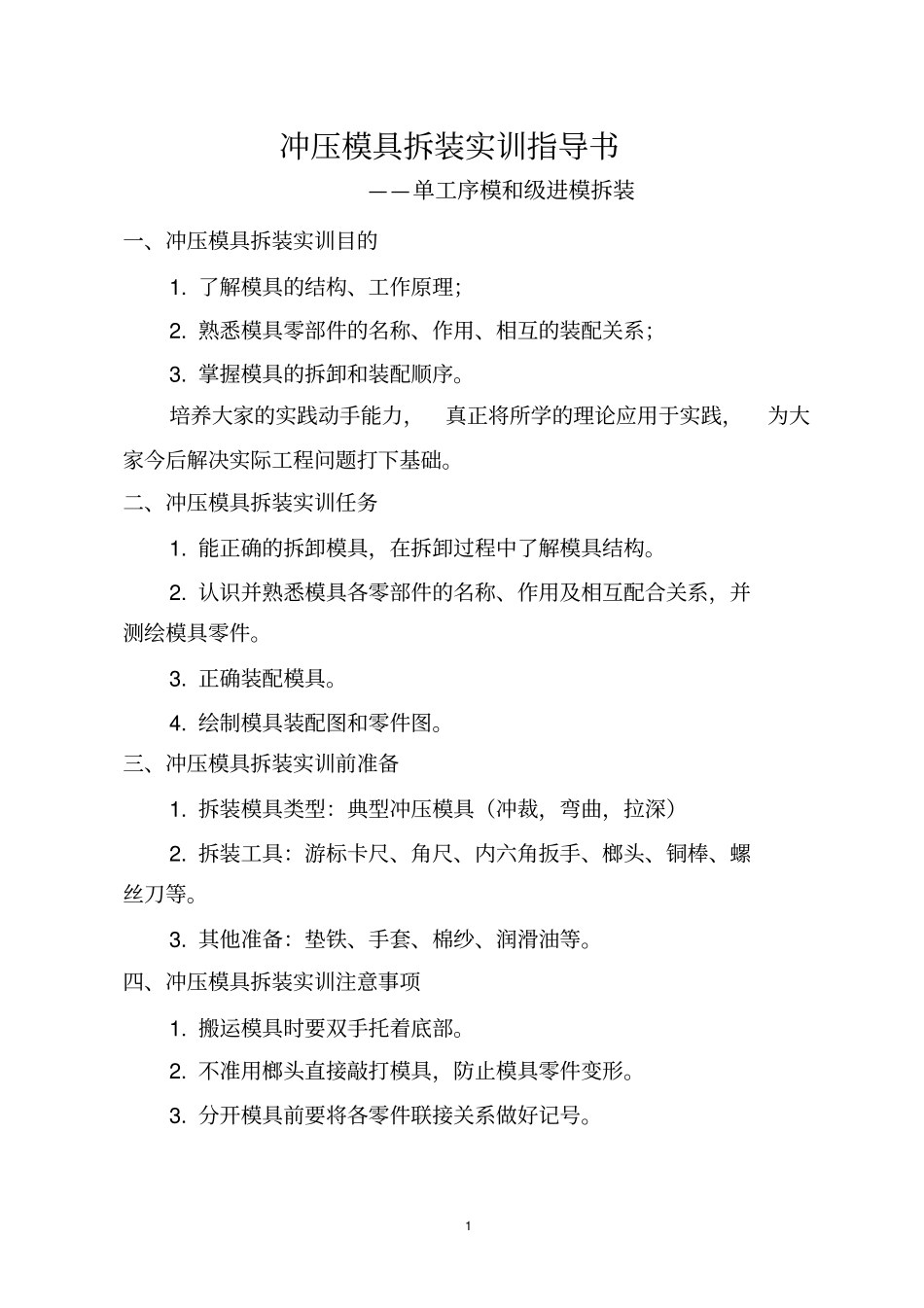

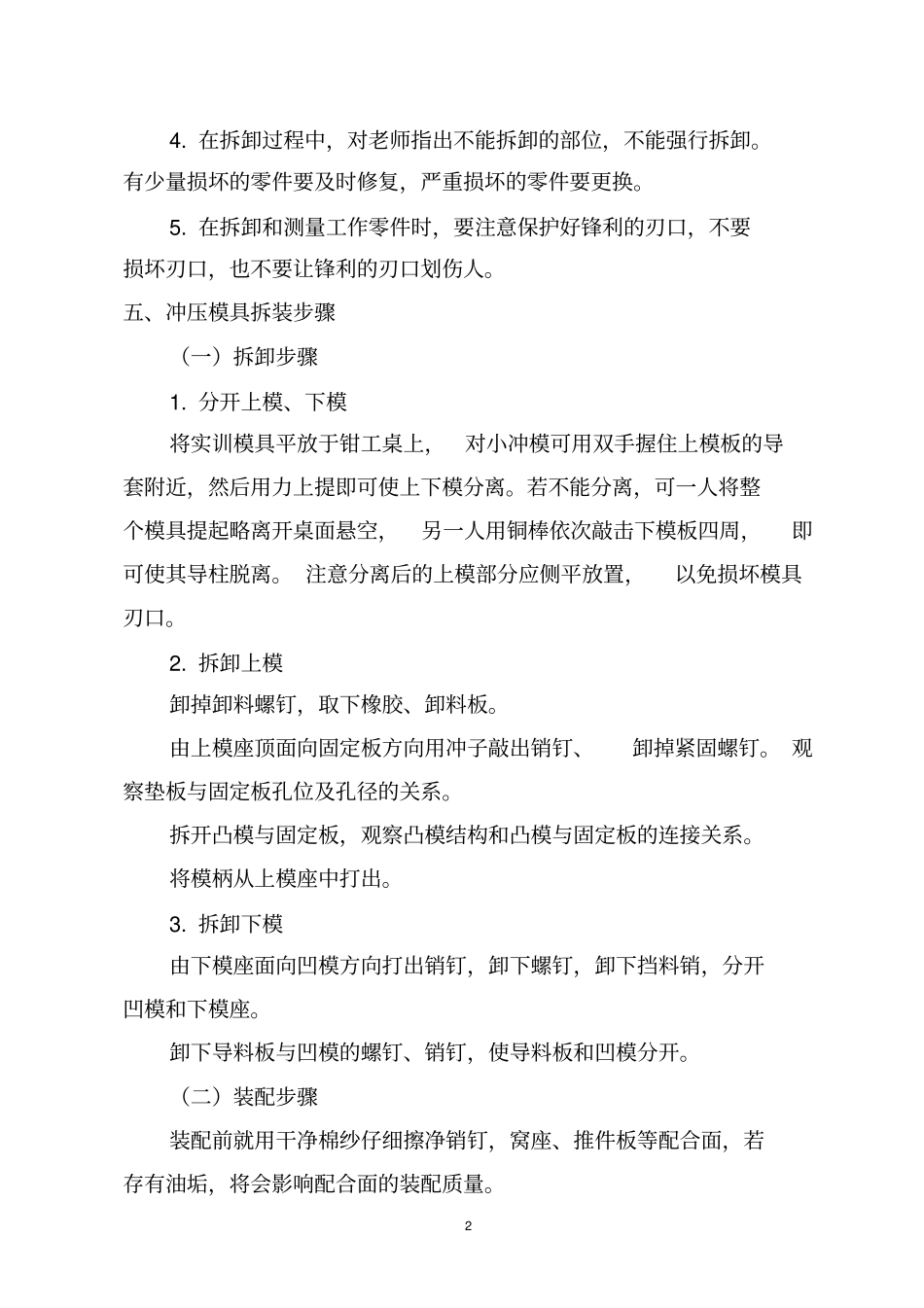

《模具拆装实训》指导书河南机电高等专科学校1冲压模具拆装实训指导书——单工序模和级进模拆装一、冲压模具拆装实训目的1.了解模具的结构、工作原理；2.熟悉模具零部件的名称、作用、相互的装配关系；3.掌握模具的拆卸和装配顺序。培养大家的实践动手能力，真正将所学的理论应用于实践，为大家今后解决实际工程问题打下基础。二、冲压模具拆装实训任务1.能正确的拆卸模具，在拆卸过程中了解模具结构。2.认识并熟悉模具各零部件的名称、作用及相互配合关系，并测绘模具零件。3.正确装配模具。4.绘制模具装配图和零件图。三、冲压模具拆装实训前准备1.拆装模具类型：典型冲压模具（冲裁，弯曲，拉深）2.拆装工具：游标卡尺、角尺、内六角扳手、榔头、铜棒、螺丝刀等。3.其他准备：垫铁、手套、棉纱、润滑油等。四、冲压模具拆装实训注意事项1.搬运模具时要双手托着底部。2.不准用榔头直接敲打模具，防止模具零件变形。3.分开模具前要将各零件联接关系做好记号。24.在拆卸过程中，对老师指出不能拆卸的部位，不能强行拆卸。有少量损坏的零件要及时修复，严重损坏的零件要更换。5.在拆卸和测量工作零件时，要注意保护好锋利的刃口，不要损坏刃口，也不要让锋利的刃口划伤人。五、冲压模具拆装步骤（一）拆卸步骤1.分开上模、下模将实训模具平放于钳工桌上，对小冲模可用双手握住上模板的导套附近，然后用力上提即可使上下模分离。若不能分离，可一人将整个模具提起略离开桌面悬空，另一人用铜棒依次敲击下模板四周，即可使其导柱脱离。注意分离后的上模部分应侧平放置，以免损坏模具刃口。2.拆卸上模卸掉卸料螺钉，取下橡胶、卸料板。由上模座顶面向固定板方向用冲子敲出销钉、卸掉紧固螺钉。观察垫板与固定板孔位及孔径的关系。拆开凸模与固定板，观察凸模结构和凸模与固定板的连接关系。将模柄从上模座中打出。3.拆卸下模由下模座面向凹模方向打出销钉，卸下螺钉，卸下挡料销，分开凹模和下模座。卸下导料板与凹模的螺钉、销钉，使导料板和凹模分开。（二）装配步骤装配前就用干净棉纱仔细擦净销钉，窝座、推件板等配合面，若存有油垢，将会影响配合面的装配质量。31.装配下模将凹模放在下模座上，初步拧紧螺钉，不要拧得太紧，装入销钉后再将螺钉拧紧。销钉要用铜棒（锤）垂直敲入，螺钉应拧紧。将导料板放在凹模面上，初步拧紧螺钉（有始用挡料时，要将始用挡料销放在导料板与凹模之间），打入销钉后再拧紧螺钉。装入挡料销2.装配上模将模柄装入上模座待用。将凸模装入固定板待用，将下模按工作位置平放，并将装入固定板的凸模插入凹模型孔，以检查装配是否正确，必要时检查间隙是否均匀。放上垫板。合上上模座并初步拧紧螺钉。打开上模，由固定板方向向上模座方向打入销钉后再拧紧螺钉。装上卸料板。3.上下合模上、下模合模时要先弄清上、下模的相互正确位置，使上、下模打字面都面向操作者，合模前导柱导套应涂以润滑油，上下模应保持平行，使导套平稳直入导柱。不可用铜棒拼命打入。六、实训报告（一）实训分析1.拆卸和上紧均布螺钉的顺序。2.对所拆冲压模具进行分析，包括模具类型、模具结构、工作原理、模具零部件的作用和相互的配合关系。（二）图纸1.绘制所拆装的冲压模具总装图一份（含标题栏和明细表）。2.绘制该冲压模具的主要零件结构图（由指导教师指定）。4冲压模具拆装实训指导书——正装复合模拆装一、冲压模具拆装实训目的1.了解模具的结构、工作原理；2.熟悉模具零部件的名称、作用、相互的装配关系；3.掌握模具的拆卸和装配顺序。培养大家的实践动手能力，真正将所学的理论应用于实践，为大家今后解决实际工程问题打下基础。二、冲压模具拆装实训任务1.能正确的拆卸模具，在拆卸过程中了解模具结构。2.认识并熟悉模具各零部件的名称、作用及相互配合关系，并测绘模具零件。3.正确装配模具。4.绘制模具装配图和零件图。三、冲压模具拆装实训前准备1.拆装模具类型：典型冲压模具（冲裁，弯曲，拉深）2.拆装工具：游标卡尺、角尺、内六角扳手、榔头、铜棒、螺丝刀等。3.其他准备：垫铁、手套、棉纱、润滑油等。四、冲压模具拆装实训注意事项1.搬运模具时要双手托着...
