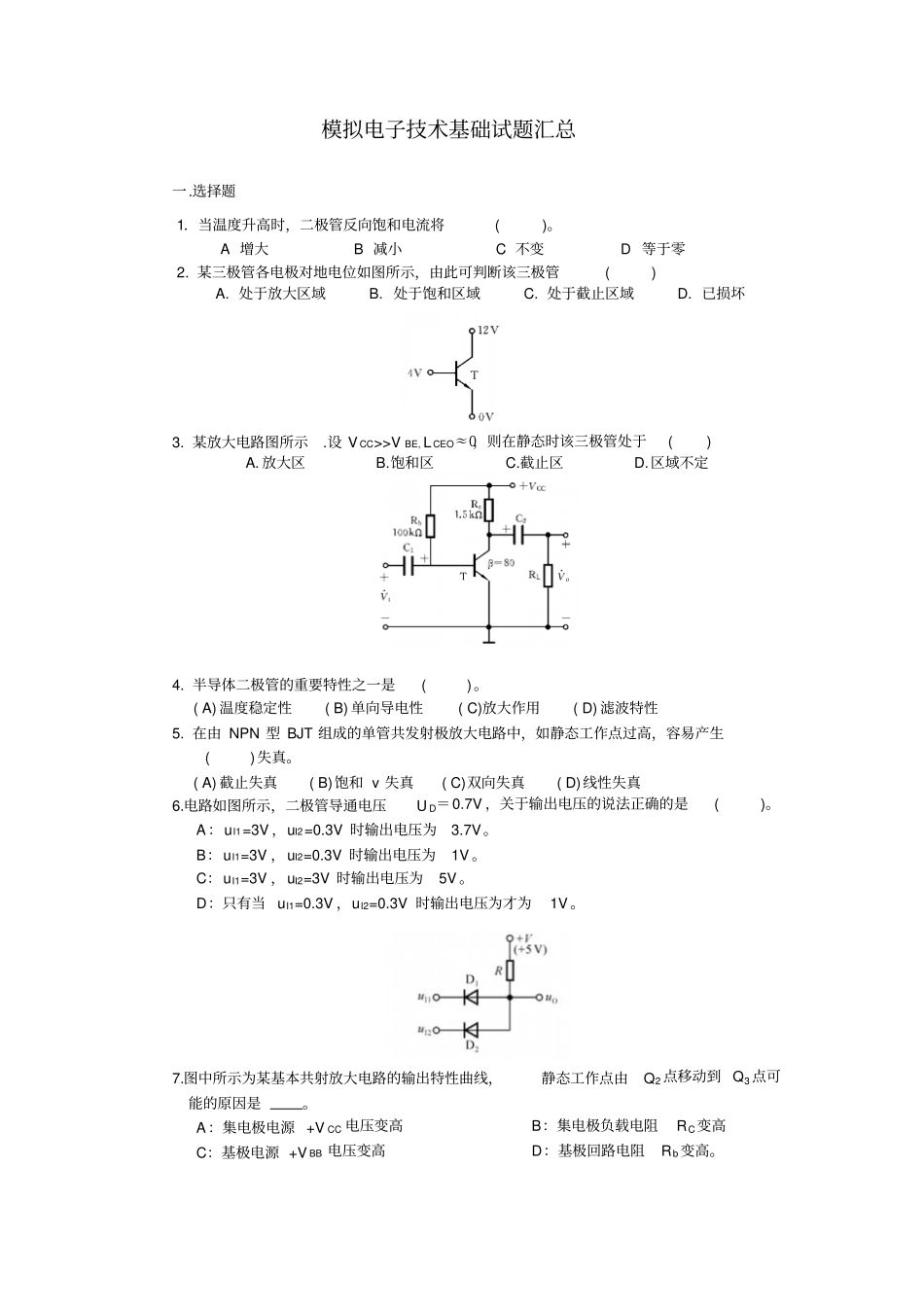

模拟电子技术基础试题汇总一.选择题1．当温度升高时，二极管反向饱和电流将()。A增大B减小C不变D等于零2.某三极管各电极对地电位如图所示，由此可判断该三极管()A.处于放大区域B.处于饱和区域C.处于截止区域D.已损坏3.某放大电路图所示.设VCC>>VBE,LCEO≈0，则在静态时该三极管处于()A.放大区B.饱和区C.截止区D.区域不定4.半导体二极管的重要特性之一是()。(A)温度稳定性(B)单向导电性(C)放大作用(D)滤波特性5.在由NPN型BJT组成的单管共发射极放大电路中，如静态工作点过高，容易产生()失真。(A)截止失真(B)饱和v失真(C)双向失真(D)线性失真6.电路如图所示，二极管导通电压UD＝0.7V，关于输出电压的说法正确的是()。A：uI1=3V，uI2=0.3V时输出电压为3.7V。B：uI1=3V，uI2=0.3V时输出电压为1V。C：uI1=3V，uI2=3V时输出电压为5V。D：只有当uI1=0.3V，uI2=0.3V时输出电压为才为1V。7.图中所示为某基本共射放大电路的输出特性曲线，静态工作点由Q2点移动到Q3点可能的原因是。A：集电极电源+VCC电压变高B：集电极负载电阻RC变高C：基极电源+VBB电压变高D：基极回路电阻Rb变高。8.直流负反馈是指()A.存在于RC耦合电路中的负反馈B.放大直流信号时才有的负反馈C.直流通路中的负反馈D.只存在于直接耦合电路中的负反馈9.负反馈所能抑制的干扰和噪声是()A输入信号所包含的干扰和噪声B.反馈环内的干扰和噪声C.反馈环外的干扰和噪声D.输出信号中的干扰和噪声10.在图所示电路中，A为理想运放，则电路的输出电压约为()A.－2.5VB.－5VC.－6.5VD.－7.5V11.在图所示的单端输出差放电路中，若输入电压△S1=80mV,△S2=60mV,则差模输入电压△id为()A.10mVB.20mVC.70mVD.140mV12.为了使高内阻信号源与低阻负载能很好地配合，可以在信号源与低阻负载间接入()。A.共射电路B.共基电路C.共集电路D.共集-共基串联电路13.在考虑放大电路的频率失真时，若i为正弦波，则o()A.有可能产生相位失真B.有可能产生幅度失真和相位失真C.一定会产生非线性失真D.不会产生线性失真14.工作在电压比较器中的运放与工作在运算电路中的运放的主要区别是，前者的运放通常工作在()。A.开环或正反馈状态B.深度负反馈状态C.放大状态D.线性工作状态15.多级负反馈放大电路在()情况下容易引起自激。A.回路增益FA大B反馈系数太小C.闭环放大倍数很大D.放大器的级数少16.LC正弦波振荡电路如图1-9所示，该电路()。A.由于无选频网络不能产生正弦波振荡B.由于不满足相位平衡条件，不能产生正弦波振荡C.满足振荡条件能产生正弦波振荡D.由于放大器不能正常工作，不能产生正弦波振荡图1-9图1-1017.图1-10所示电路出现故障，经测量得知VE=0，VC=VCC，故障的可能原因为()。A.Rc开路B.Rc短路C.Re短路D.Rb1开路18.与甲类功率放大方式比较，乙类OCL互补对称功率放大方式的主要优点是()。A.不用输出变压器B.不用输出端大电容C.效率高D.无交越失真19.共模抑制比KCMR越大，表明电路()。A.放大倍数越稳定B.交流放大倍数越大C.抑制温漂能力越强D.输入信号中的差模成分越大20.多级放大电路与组成它的各个单级放大电路相比，其通频带()。A.变宽B.变窄C.不变D.与各单级放大电路无关21.双端输入.双端输出差分放大电路如图所示。已知静态时，Vo=Vc1－Vc２＝０，设差模电压增益100vdA，共模电压增益mV5VmV,10,0i2i1cVAV，则输出电压oV为()。A.125mVB.1000mVC.250mVD.500mV22.对于图所示的复合管，假设1CEOI和2CEOI分别表示T1.T2单管工作时的穿透电流，则复合管的穿透电流CEOI为()。A.2CEOCEOIIB.21CEOCEOCEOIIIC.1CEOCEOIID.21)1(CEOCEOCEOIII23.某仪表放大电路，要求Ri大，输出电流稳定，应选()。A.电流串联负反馈B.电压并联负反馈C.电流并联负反馈D.电压串联负反馈24.多级放大电路与组成它的任何一个单级放大电路相比，通频带()。(A)变宽(B)变窄(C)不变(D)与单级放大电路无关25.电流源电路的特点是输出电流恒定，交流等效电阻()。(A)等于零(B)比直流等效电阻小(C)等于直流等效电阻(D)远远大于直流等效电阻26.放大电路产生零点漂移的主要原因是()。(A)采用了直接耦合方式(B)采用了阻容耦合方式(C)采用了正.负双电源供电(D)增益太大27.二阶压控电压源低通有源滤...
