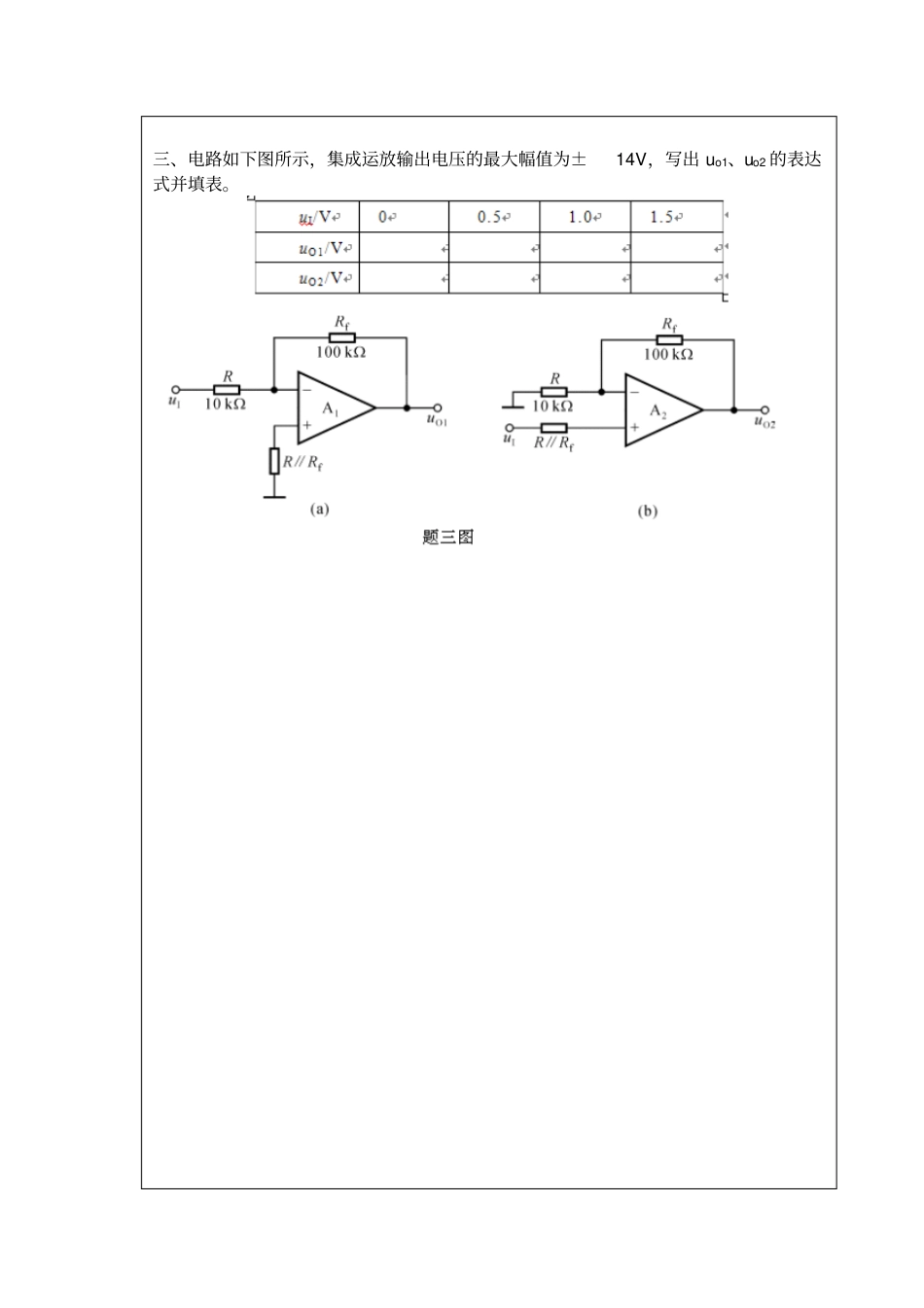

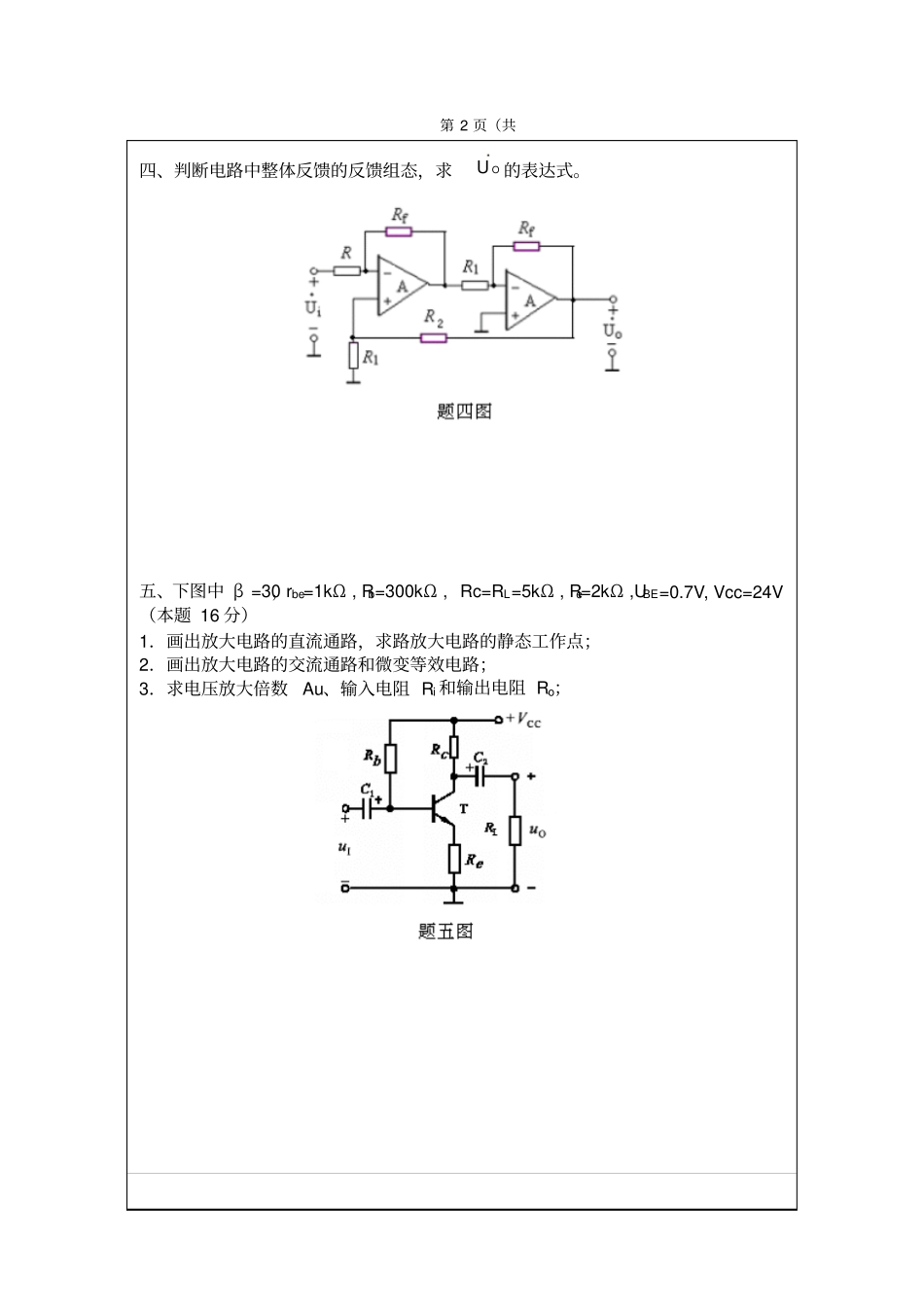

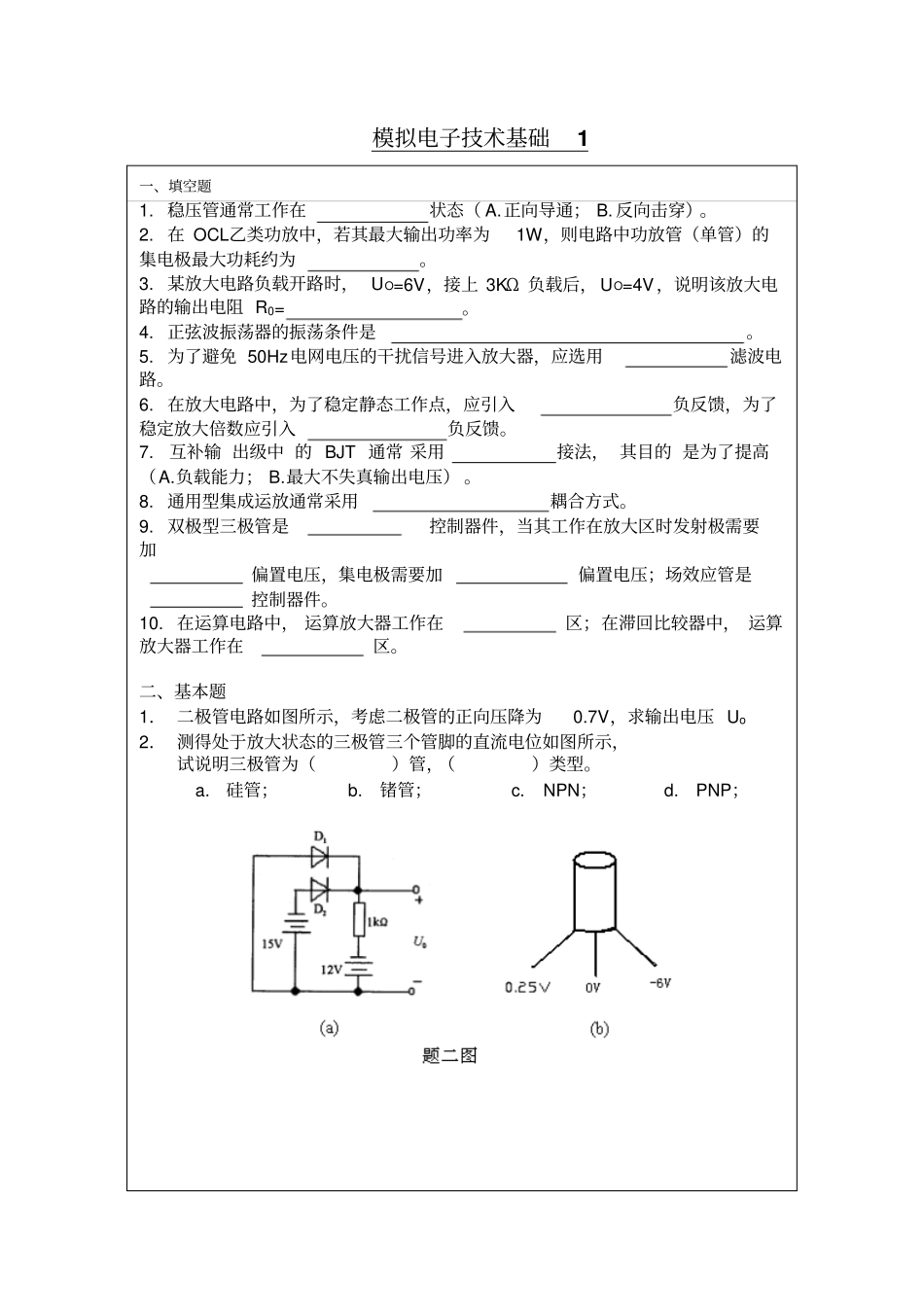

模拟电子技术基础1一、填空题1.稳压管通常工作在状态（A.正向导通；B.反向击穿）。2.在OCL乙类功放中，若其最大输出功率为1W，则电路中功放管（单管）的集电极最大功耗约为。3.某放大电路负载开路时，UO=6V，接上3KΩ负载后，UO=4V，说明该放大电路的输出电阻R0=。4.正弦波振荡器的振荡条件是。5.为了避免50Hz电网电压的干扰信号进入放大器，应选用滤波电路。6.在放大电路中，为了稳定静态工作点，应引入负反馈，为了稳定放大倍数应引入负反馈。7.互补输出级中的BJT通常采用接法，其目的是为了提高（A.负载能力；B.最大不失真输出电压）。8.通用型集成运放通常采用耦合方式。9.双极型三极管是控制器件，当其工作在放大区时发射极需要加偏置电压，集电极需要加偏置电压；场效应管是控制器件。10.在运算电路中，运算放大器工作在区；在滞回比较器中，运算放大器工作在区。二、基本题1．二极管电路如图所示，考虑二极管的正向压降为0.7V，求输出电压Uo2．测得处于放大状态的三极管三个管脚的直流电位如图所示，试说明三极管为（）管，（）类型。a.硅管；b.锗管；c.NPN；d.PNP；三、电路如下图所示，集成运放输出电压的最大幅值为±14V，写出uo1、uo2的表达式并填表。第2页（共四、判断电路中整体反馈的反馈组态，求UO的表达式。五、下图中β=30，rbe=1kΩ,Rb=300kΩ,Rc=RL=5kΩ,Re=2kΩ,UBE=0.7V,Vcc=24V（本题16分）1．画出放大电路的直流通路，求路放大电路的静态工作点；2．画出放大电路的交流通路和微变等效电路；3．求电压放大倍数Au、输入电阻Ri和输出电阻Ro；六、用理想运放构成的电路如图所示。已知：两个稳压管的性能相同，正向导通电压为UD（on）＝0.7V，稳定电压为Uz＝4.3V。1．试求电路的电压传输特性并画图；2．ui＝2sinωtV，试画出电路的输出电压的uo波形。七、已知某电压比较器的输入与输出波形如图所示。试设计该电压比较器：1.画出其电压传输特性；2.画出该电压比较器的电路图；3.电路参数的估算和选择（限流电阻不要求）；第七题图八、试用集成运放和乘法器设计，实现以下关系：3222!2510iiiOUUUU设模拟乘法器系数K=0.5V-1。画出电路原理图；估算电阻元件的阻值。所选用的电阻值希望在20K～200KΩ的范围内。参考解答1一、填空题1．反向击穿；2．0.2W；3．1.5K；4．1FA和nBA2；5．带阻；6．直流、交流；7．共集、负载能力；8．直接；9．电流、正向、反向、电压；10．线性、非线性；二、基本题1．Uo＝－0.7V；2．锗管、PNP；三、IoIouuuu111021uI/V00.51.01.5uO1/V0－5-10-14uO2/V05.51114四、电压－串联负反馈1221111RRFARRRUUFufofIIufoURRUAU)1(12五、1．ARRUVIebBEQCCBQ64)1(mAIIBQCQ9.1VRRIVUecCQCCCEQ7.10)(2．3．2.1)1()//(ebeLcuRrRRAKRrRRebebi52])1(//[KRRco5六、VURRUZTH86.021七、八、321211115.0IfIfouRRURRU3322122422131212242132225.0IffIfIffIfofoURRRRURRURRRRURRURRU52,2,1024232213121RRRRRRRRRRfffff取R4＝20K，则Rf2＝200K，Rf1＝20K，R1=10K，R2=100K，R3＝100k，KRRRRf2.6////1211KRRRRf15////2432模拟电子技术基础2一、填空题1．双极型三极管是控制器件，当其工作在放大区时发射结需要加偏置，集电结需要加偏置。场效应管是控制器件。2．在有源滤波器中，运算放大器工作在区；在滞回比较器中，运算放大器工作在区。3．在三极管多级放大电路中，已知Au1＝20，Au2＝－10，Au3＝1，则可知其接法分别为：Au1是放大器，Au2是放大器，Au3是放大器。4．在双端输入、单端输出的差动放大电路中，发射极Re公共电阻对信号的放大作用无影响，对信号具有抑制作用。差动放大器的共模抑制比KCMR＝5．设某一阶有源滤波电路的电压放大倍数为A=200／（１＋ｊ＊ｆ／２００），则此滤波器为滤波器，其通带放大倍数为，截止频率为。6．如下图所示电路的名称叫，电路处于类工作状态；其静态损耗为；电路的最大输出功率为；每个晶体管的管耗为最大输出功率的倍。二、基本题1．如图所示电路中D为理想元件，已知ui=5sinωtV，试对应ui画出uo的波形图。2．测得电路中NPN型硅管的各级电位如图所示。试分析管子的工作状态（截止、饱和、放大）。3．已知BJT管子两个电极...
