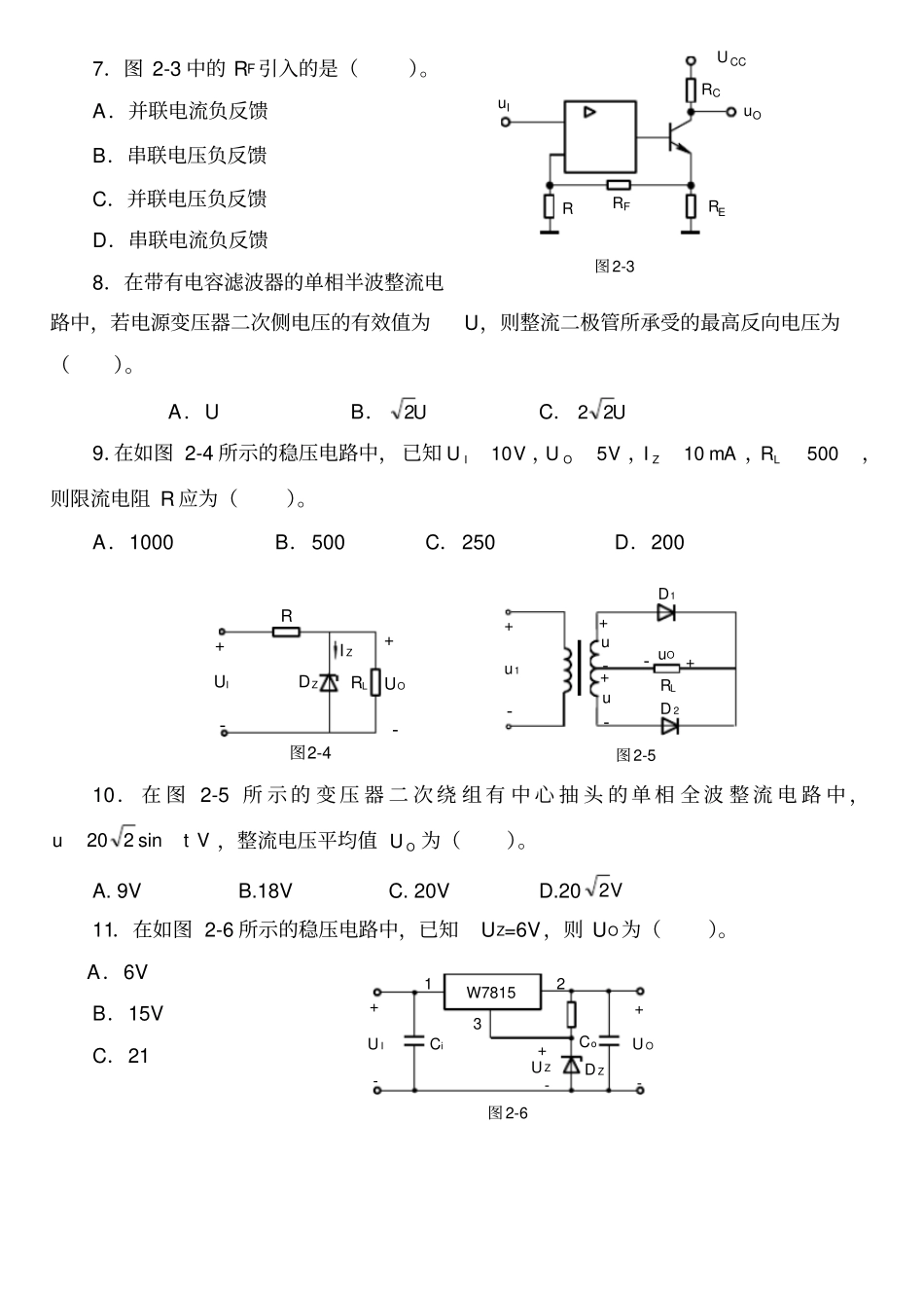

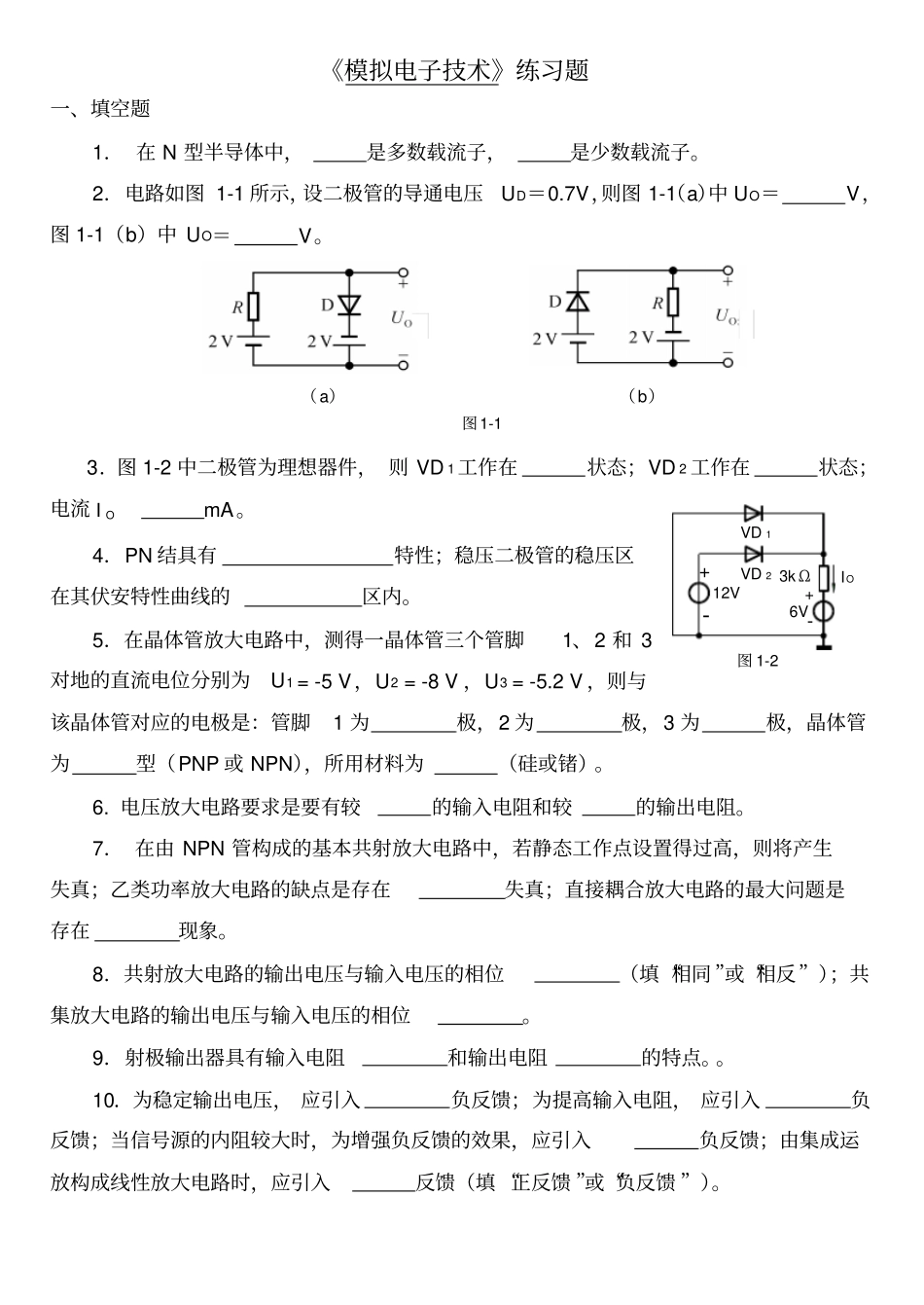

《模拟电子技术》练习题一、填空题1．在N型半导体中，是多数载流子，是少数载流子。2．电路如图1-1所示，设二极管的导通电压UD＝0.7V，则图1-1（a）中UO＝V，图1-1（b）中UO＝V。（a）（b）图1-13．图1-2中二极管为理想器件，则VD1工作在状态；VD2工作在状态；电流OImA。4．PN结具有特性；稳压二极管的稳压区在其伏安特性曲线的区内。5．在晶体管放大电路中，测得一晶体管三个管脚1、2和3对地的直流电位分别为U1=-5V，U2=-8V，U3=-5.2V，则与该晶体管对应的电极是：管脚1为极，2为极，3为极，晶体管为型（PNP或NPN），所用材料为（硅或锗）。6.电压放大电路要求是要有较的输入电阻和较的输出电阻。7．在由NPN管构成的基本共射放大电路中，若静态工作点设置得过高，则将产生失真；乙类功率放大电路的缺点是存在失真；直接耦合放大电路的最大问题是存在现象。8．共射放大电路的输出电压与输入电压的相位（填“相同”或“相反”）；共集放大电路的输出电压与输入电压的相位。9．射极输出器具有输入电阻和输出电阻的特点。。10．为稳定输出电压，应引入负反馈；为提高输入电阻，应引入负反馈；当信号源的内阻较大时，为增强负反馈的效果，应引入负反馈；由集成运放构成线性放大电路时，应引入反馈（填“正反馈”或“负反馈”）。-+-+12V6V3kΩVD2VD1图1-2IO11．集成运放有两个工作区，即线性区和非线性区，则图1-3（a）所示的集成运放工作于区，图（b）所示的集成运放工作于区。RuOuOA1-+∞+A2+-∞+R1R2+-+-uI(a)(b)图1-3uI二、单项选择题（每小题3分，共15分）1．如图2-1所示电路，二极管D1和D2的工作状态为（）。A．D1截止，D2导通B．D1导通，D2截止C．D1和D2均导通D．D1和D2均截止2．在放大电路中，若测得某晶体管三个极的电位分别为9V，2.5V，3.2V，则这三个极分别为（）。A．C，B，EB．C，E，BC．E，C，BD．B，E，C3．在图2-2中，VCC=12V，RC=3kΩ，β=50，UBEQ可忽略不计，若使UCEQ=6V，则RB应为（）。A．360kΩB．300kΩC．300ΩD．400kΩ4．工作在放大区的某晶体管当iB从20μA增大到30μA时，iC从2mA增大到4mA，那么它的值约为（）。A.50B.200C.20D．1005．射极输出器（）。A．有电流放大作用，没有电压放大作用B．有电压放大作用，没有电流放大作用C．既有电流放大作用，也有电压放大作用6．某测量放大电路，要求输入电阻高，输出电流稳定，应引入（）。A．串联电流负反馈B．串联电压负反馈C．并联电流负反馈D．并联电压负反馈+12VD2D1图2-1R4V0V+VCC图2-2VTRBRCIBQICQ7．图2-3中的RF引入的是（）。A．并联电流负反馈B．串联电压负反馈C．并联电压负反馈D．串联电流负反馈8．在带有电容滤波器的单相半波整流电路中，若电源变压器二次侧电压的有效值为U，则整流二极管所承受的最高反向电压为（）。A．UB．U2C．U229．在如图2-4所示的稳压电路中，已知V10IU，V5OU，mA10ZI，500LR，则限流电阻R应为（）。A．1000B．500C．250D．20010．在图2-5所示的变压器二次绕组有中心抽头的单相全波整流电路中，Vsin220tu，整流电压平均值OU为（）。A.9VB.18VC.20VD.20V211．在如图2-6所示的稳压电路中，已知UZ=6V，则UO为（）。A．6VB．15VC．21+-UIRLR+-UODZIZ图2-4图2-5+-u+-u1D1D2RL+-u+-uOIuCCUOuCRERFRR图2-3W7815+CoCi-UO+-UI+-UZDZ123图2-6三、电路如图3所示，已知VCC＝12V，RB＝300kΩ，RC＝4kΩ，晶体管β＝40。（1）画出直流通路，并估算静态工作点；（2）画出微变等效电路，并估算输入电阻Ri、输出电阻Ro和电压放大倍数uA。uI图3VCC四、电路如图4所示，若VCC=12V，RB1=20kΩ，RB2=10kΩ，RC=RE=RL=2kΩ，晶体管的电流放大系数β＝50，ber=1kΩ，静态时的UBEQ可忽略不计。（1）试画出静态电路图，并求电路的静态Q点；（2）画出交流微变等效电路图；（3）求电压放大倍数uA、输入电阻Ri和输出电阻Ro；（4）若将电容CE除去，画出交流微变等效电路图，并求电压放大倍数uA。五、如图5所示运算放大电路中，已知uI1=10mV，uI2=30mV。（1）指出以集成运放A1、A2和A3为核心各构成何种运算电路；图4RB1RB2RCRECEVT+VCCRsus+-（2）求uO1、uO2和uO各为多少？∞+-+∞+-+∞+-+R1RF1RF2R3R4R2A1A...
