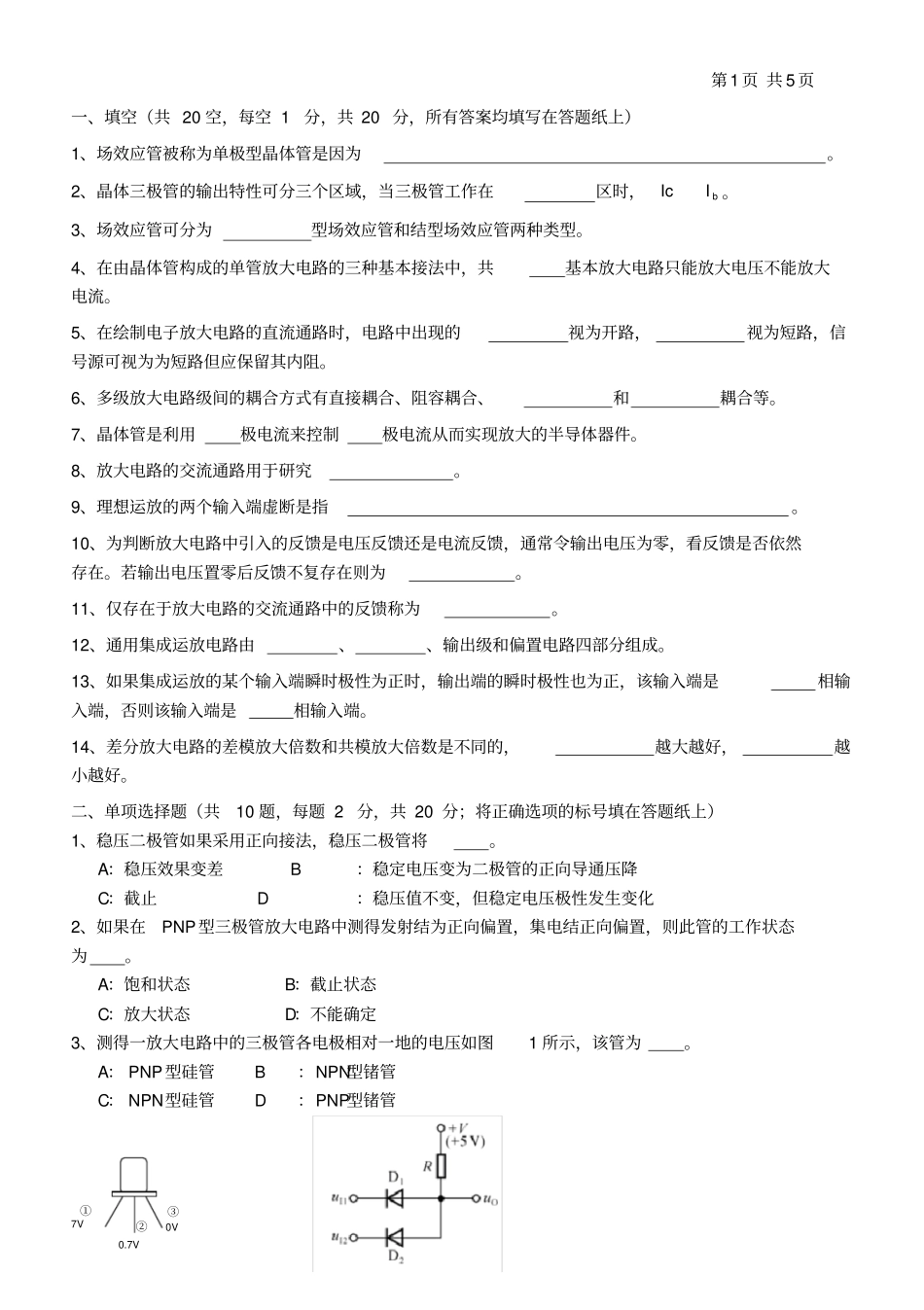

第1页共5页一、填空（共20空，每空1分，共20分，所有答案均填写在答题纸上）1、场效应管被称为单极型晶体管是因为。2、晶体三极管的输出特性可分三个区域，当三极管工作在区时，bIIc。3、场效应管可分为型场效应管和结型场效应管两种类型。4、在由晶体管构成的单管放大电路的三种基本接法中，共基本放大电路只能放大电压不能放大电流。5、在绘制电子放大电路的直流通路时，电路中出现的视为开路，视为短路，信号源可视为为短路但应保留其内阻。6、多级放大电路级间的耦合方式有直接耦合、阻容耦合、和耦合等。7、晶体管是利用极电流来控制极电流从而实现放大的半导体器件。8、放大电路的交流通路用于研究。9、理想运放的两个输入端虚断是指。10、为判断放大电路中引入的反馈是电压反馈还是电流反馈，通常令输出电压为零，看反馈是否依然存在。若输出电压置零后反馈不复存在则为。11、仅存在于放大电路的交流通路中的反馈称为。12、通用集成运放电路由、、输出级和偏置电路四部分组成。13、如果集成运放的某个输入端瞬时极性为正时，输出端的瞬时极性也为正，该输入端是相输入端，否则该输入端是相输入端。14、差分放大电路的差模放大倍数和共模放大倍数是不同的，越大越好，越小越好。二、单项选择题（共10题，每题2分，共20分；将正确选项的标号填在答题纸上）1、稳压二极管如果采用正向接法，稳压二极管将。A：稳压效果变差B：稳定电压变为二极管的正向导通压降C：截止D：稳压值不变，但稳定电压极性发生变化2、如果在PNP型三极管放大电路中测得发射结为正向偏置，集电结正向偏置，则此管的工作状态为。A：饱和状态B：截止状态C：放大状态D：不能确定3、测得一放大电路中的三极管各电极相对一地的电压如图1所示，该管为。A：PNP型硅管B：NPN型锗管C：NPN型硅管D：PNP型锗管7V0.7V0V①②③图1图24、电路如图2所示，二极管导通电压UD＝0.7V，关于输出电压的说法正确的是。A：uI1=3V，uI2=0.3V时输出电压为3.7V。B：uI1=3V，uI2=0.3V时输出电压为1V。C：uI1=3V，uI2=3V时输出电压为5V。D：只有当uI1=0.3V，uI2=0.3V时输出电压为才为1V。5、已知某三极管β＝80，如果IB从10μA变化到20μA，则IC的变化量。Ａ：可能为0.9mAB：可能是0.6mAＣ：可能为1mAD：一定是0.8mA6、图3中所示为某基本共射放大电路的输出特性曲线，静态工作点由Q2点移动到Q3点可能的原因是。A：集电极电源+VCC电压变高B：集电极负载电阻RC变高C：基极电源+VBB电压变高D：基极回路电阻Rb变高。7、集成运放电路采用直接耦合方式是因为。A：可获得很大的放大倍数B：可使温漂小C：可以放大低频信号D：集成工艺难于制造大容量电容8、图4中所示各电路中的场效应管有可能工作在恒流区的是。图4A：(a)、(b)B：(b)、（c）C：(c)、（d）D：(a)、（d）9、在输入量不变的情况下，若引入反馈后，则说明引入的反馈是正反馈。Ａ：输入电阻增大Ｂ：输出电阻增大Ｃ：净输入量增大Ｄ：净输入量减小10、若要求放大电路取用信号源的电流小，而且输出电压基本不随负载变化而变化，在放大电路中应引入的负反馈类型为。A：电流串联B：电压串联C：电流并联D：电压并联三、判断题（共5题，每题2分，共10分，对的打“√”，错的打“×”，答案填在答题纸上）1、在P型半导体中如果掺入足够量的五价元素，可将其改型为N型半导体。2、处于放大状态的晶体管，集电极电流是多子扩散运动形成的。3、放大电路只要能放大信号功率就可以称其有放大作用。4、由于阻容耦合多级放大电路有耦合电容存在，所以不适合放大频率低的信号。5、若放大电路的放大倍数为正，则引入的反馈一定是正反馈。四、判断图5所示各电路引入的负反馈的类型,从四个备选项中选择正确的选项,将正确选项的标号填在答题纸上，答在试卷上的无效；(每题2分，共8分)本题的备选答案如下：A：电压并联负反馈B：电压串联负反馈C：电流串联负反馈D：电流并联负反馈1、图5（a）引入的反馈的类型为。2、图5（b）引入的反馈的类型为。3、图5（c）引入的反馈的类型为。4、图5（d）引入的反馈的类型为。图5(a)图5(b)图5(c)图5(d)五、分析图6所示放大电路中T1和T2及其周边元件组成的放大电路的组...
