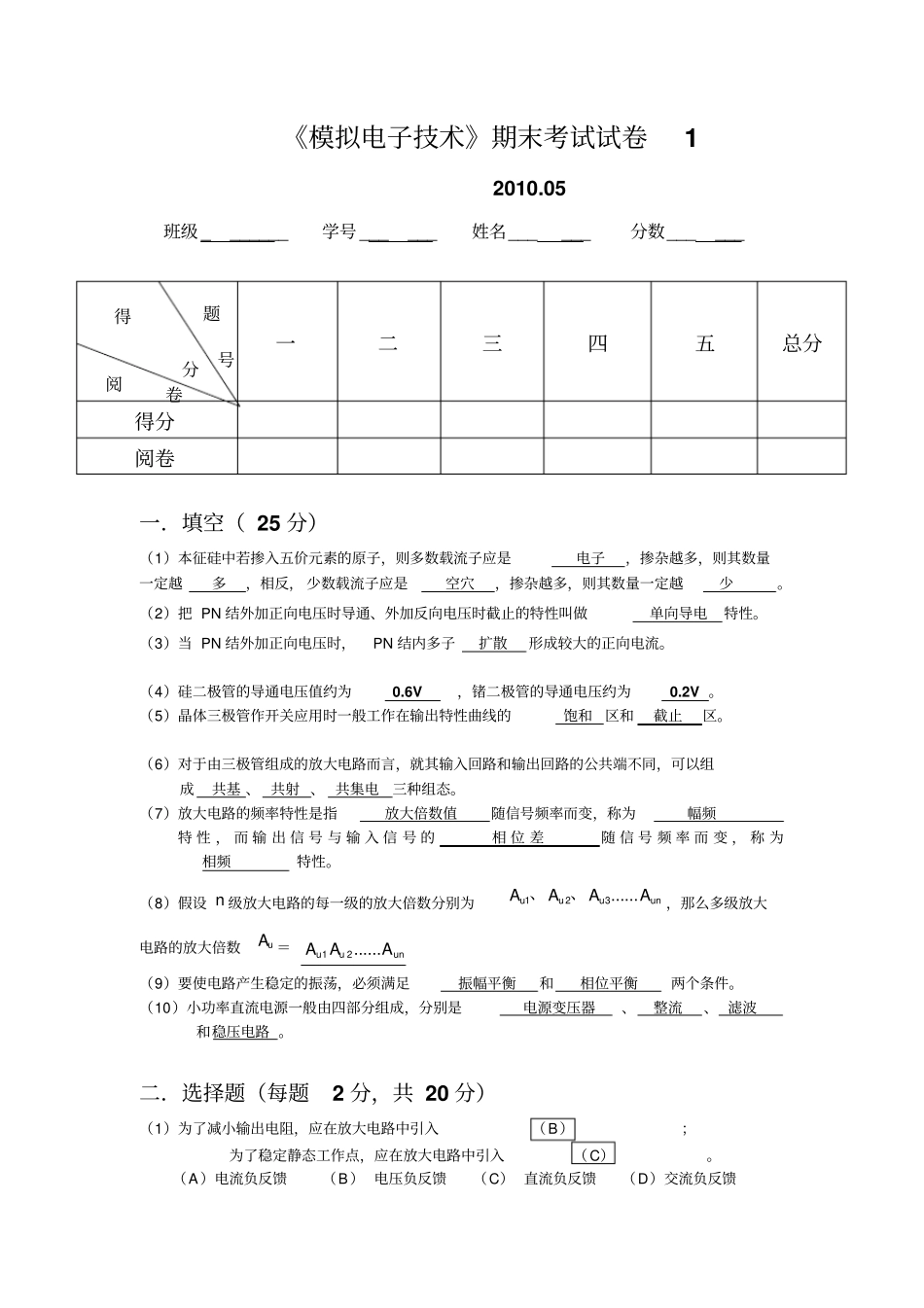

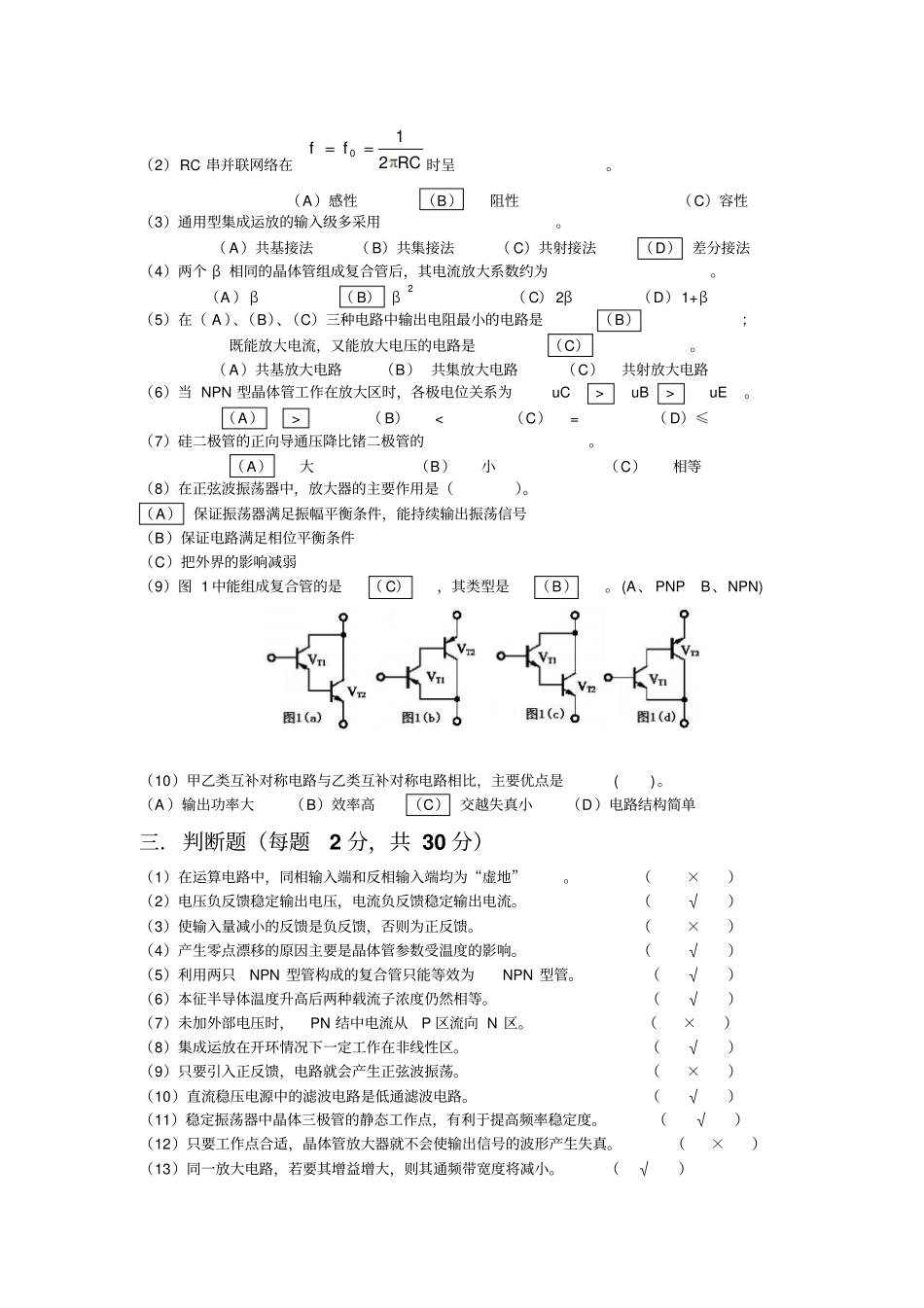

《模拟电子技术》期末考试试卷12010.05班级_______学号______姓名______分数______一二三四五总分得分阅卷一．填空（25分）（1）本征硅中若掺入五价元素的原子，则多数载流子应是电子，掺杂越多，则其数量一定越多，相反，少数载流子应是空穴，掺杂越多，则其数量一定越少。（2）把PN结外加正向电压时导通、外加反向电压时截止的特性叫做单向导电特性。（3）当PN结外加正向电压时，PN结内多子扩散形成较大的正向电流。（4）硅二极管的导通电压值约为0.6V，锗二极管的导通电压约为0.2V。（5）晶体三极管作开关应用时一般工作在输出特性曲线的饱和区和截止区。（6）对于由三极管组成的放大电路而言，就其输入回路和输出回路的公共端不同，可以组成共基、共射、共集电三种组态。（7）放大电路的频率特性是指放大倍数值随信号频率而变，称为幅频特性，而输出信号与输入信号的相位差随信号频率而变，称为相频特性。（8）假设n级放大电路的每一级的放大倍数分别为unuuuAAAA......321、、，那么多级放大电路的放大倍数uA＝unuuAAA......21（9）要使电路产生稳定的振荡，必须满足振幅平衡和相位平衡两个条件。（10）小功率直流电源一般由四部分组成，分别是电源变压器、整流、滤波和稳压电路。二．选择题（每题2分，共20分）（1）为了减小输出电阻，应在放大电路中引入（B）；为了稳定静态工作点，应在放大电路中引入（C）。（A）电流负反馈（B）电压负反馈（C）直流负反馈（D）交流负反馈题号得分阅卷（2）RC串并联网络在RCff210时呈。（A）感性（B）阻性（C）容性（3）通用型集成运放的输入级多采用。（A）共基接法（B）共集接法（C）共射接法（D）差分接法（4）两个β相同的晶体管组成复合管后，其电流放大系数约为。（A）β（B）β2（C）2β（D）1+β（5）在（A）、（B）、（C）三种电路中输出电阻最小的电路是（B）；既能放大电流，又能放大电压的电路是（C）。（A）共基放大电路（B）共集放大电路（C）共射放大电路（6）当NPN型晶体管工作在放大区时，各极电位关系为uC>uB>uE。（A）>（B）<（C）=（D）≤（7）硅二极管的正向导通压降比锗二极管的。（A）大（B）小（C）相等（8）在正弦波振荡器中，放大器的主要作用是（）。（A）保证振荡器满足振幅平衡条件，能持续输出振荡信号（B）保证电路满足相位平衡条件（C）把外界的影响减弱（9）图1中能组成复合管的是（C），其类型是（B）。(A、PNPB、NPN)（10）甲乙类互补对称电路与乙类互补对称电路相比，主要优点是()。（A）输出功率大（B）效率高（C）交越失真小（D）电路结构简单三．判断题（每题2分，共30分）（1）在运算电路中，同相输入端和反相输入端均为“虚地”。（×）（2）电压负反馈稳定输出电压，电流负反馈稳定输出电流。（√）（3）使输入量减小的反馈是负反馈，否则为正反馈。（×）（4）产生零点漂移的原因主要是晶体管参数受温度的影响。（√）（5）利用两只NPN型管构成的复合管只能等效为NPN型管。（√）（6）本征半导体温度升高后两种载流子浓度仍然相等。（√）（7）未加外部电压时，PN结中电流从P区流向N区。（×）（8）集成运放在开环情况下一定工作在非线性区。（√）（9）只要引入正反馈，电路就会产生正弦波振荡。（×）（10）直流稳压电源中的滤波电路是低通滤波电路。（√）（11）稳定振荡器中晶体三极管的静态工作点，有利于提高频率稳定度。（√）（12）只要工作点合适，晶体管放大器就不会使输出信号的波形产生失真。（×）（13）同一放大电路，若要其增益增大，则其通频带宽度将减小。（√）（14）差动（差分）放大器的电压增益仅与其输出方式（单端或双端）有关，而与输入方式无关。（√）（15）为使输出电压稳定，稳压电源的输出电阻应愈大愈好。（×）四．简答题（每题5分，共15分）（1）简述放大电路的作用和本质。答：放大电路作用是把微弱的电信号（包括电压、电流、功率）增强到负载所需要数值。其本质是一种换能器，它利用电子器件的控制作用，在输入信号的作用下，将直流电源提供的功率转换成输出信号功率。（2）三极管导通的内部和外部条件是什么？答：内部导通条件：发射区浓度高，基区浓度低...
