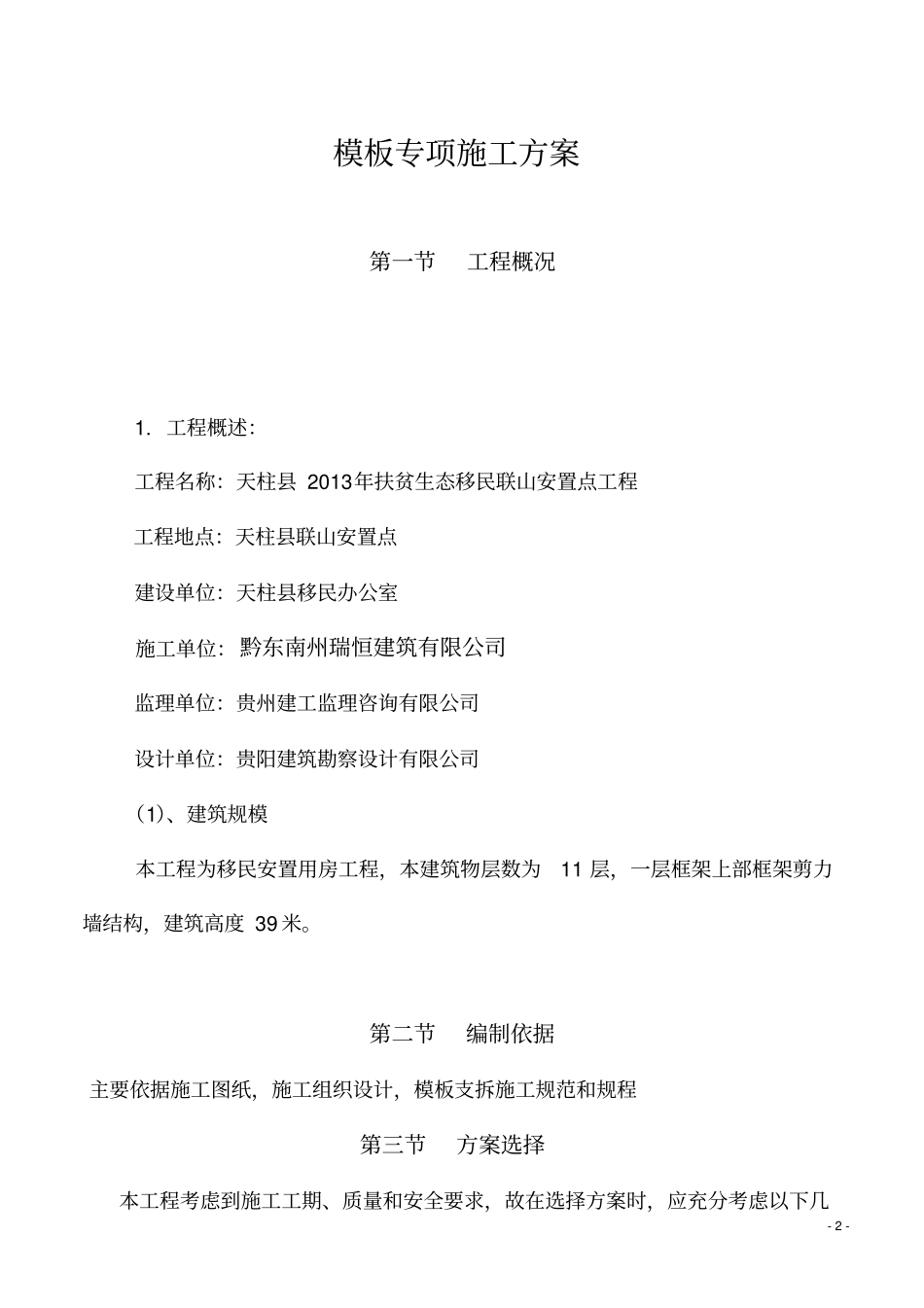

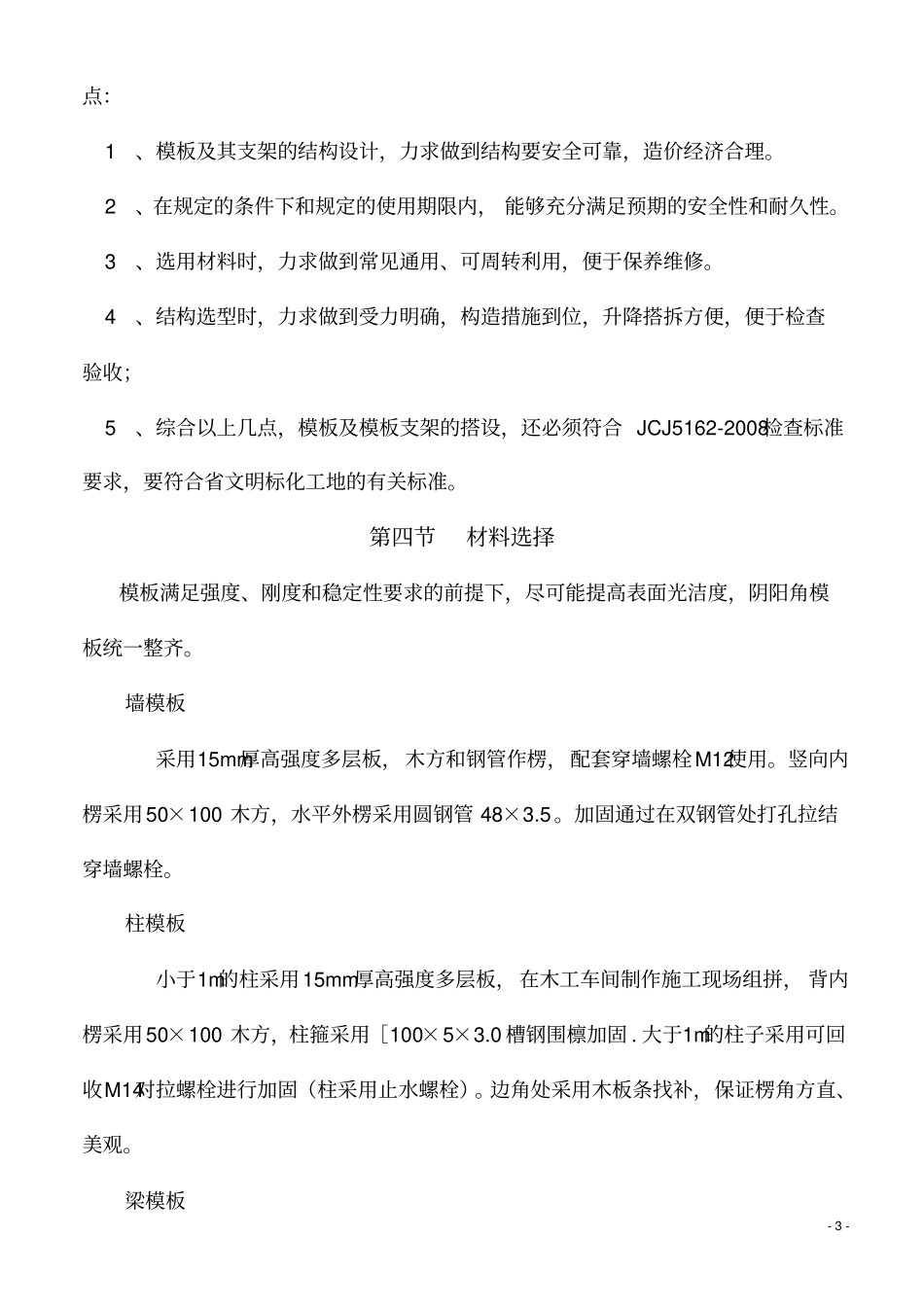

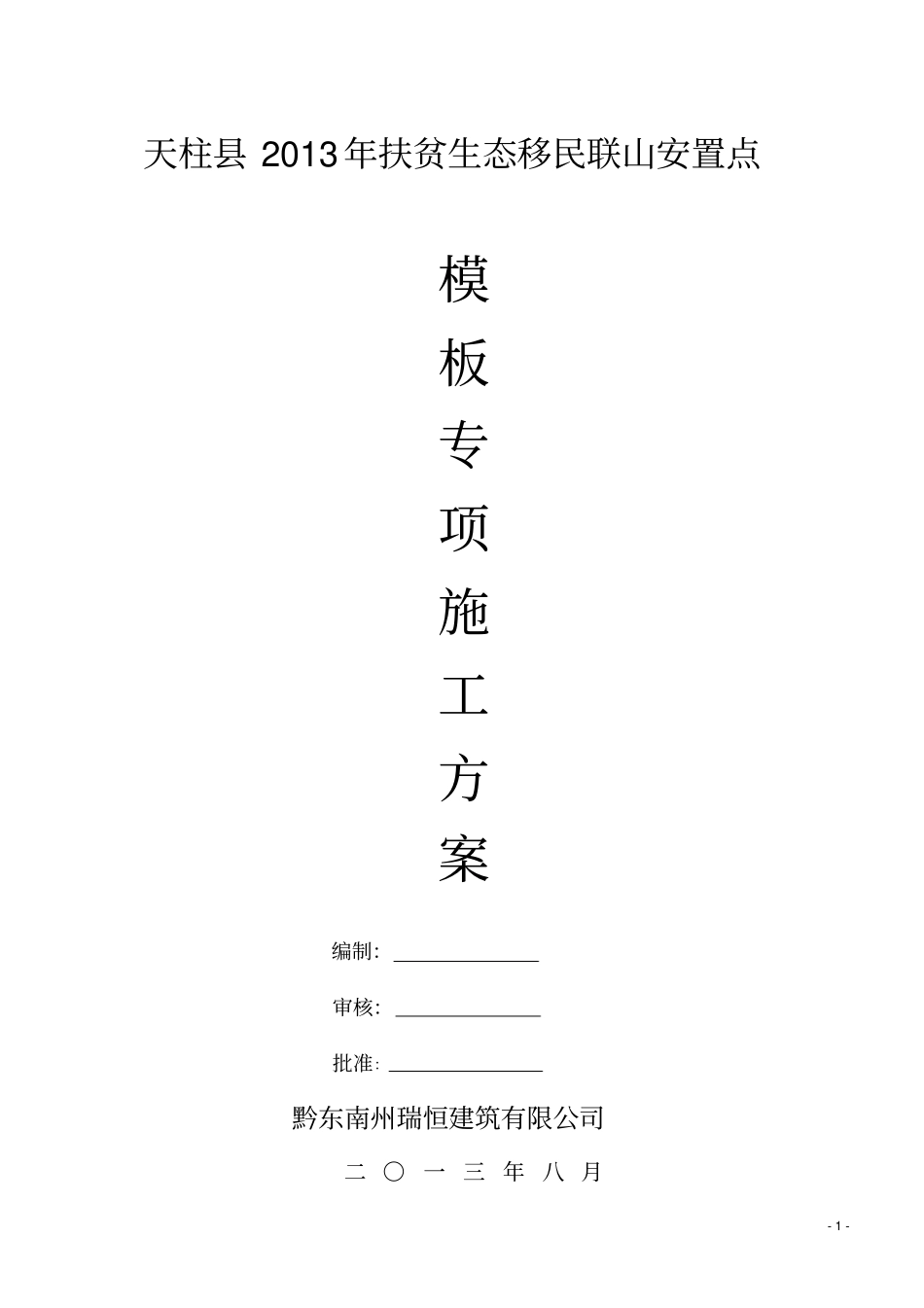

-1-天柱县2013年扶贫生态移民联山安置点模板专项施工方案编制：审核：批准：黔东南州瑞恒建筑有限公司二〇一三年八月-2-模板专项施工方案第一节工程概况1.工程概述：工程名称：天柱县2013年扶贫生态移民联山安置点工程工程地点：天柱县联山安置点建设单位：天柱县移民办公室施工单位：黔东南州瑞恒建筑有限公司监理单位：贵州建工监理咨询有限公司设计单位：贵阳建筑勘察设计有限公司（1）、建筑规模本工程为移民安置用房工程，本建筑物层数为11层，一层框架上部框架剪力墙结构，建筑高度39米。第二节编制依据主要依据施工图纸，施工组织设计，模板支拆施工规范和规程第三节方案选择本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几-3-点：1、模板及其支架的结构设计，力求做到结构要安全可靠，造价经济合理。2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；5、综合以上几点，模板及模板支架的搭设，还必须符合JCJ5162-2008检查标准要求，要符合省文明标化工地的有关标准。第四节材料选择模板满足强度、刚度和稳定性要求的前提下，尽可能提高表面光洁度，阴阳角模板统一整齐。墙模板采用15mm厚高强度多层板，木方和钢管作楞，配套穿墙螺栓M12使用。竖向内楞采用50×100木方，水平外楞采用圆钢管48×3.5。加固通过在双钢管处打孔拉结穿墙螺栓。柱模板小于1m的柱采用15mm厚高强度多层板，在木工车间制作施工现场组拼，背内楞采用50×100木方，柱箍采用［100×5×3.0槽钢围檩加固.大于1m的柱子采用可回收M14对拉螺栓进行加固（柱采用止水螺栓）。边角处采用木板条找补，保证楞角方直、美观。梁模板-4-面板采用15mm高强度多层板50×100木方（内楞）现场拼制，50×100木方（外楞）支撑，采用可回收M12对拉螺栓进行加固。梁底采用φ48×3.5钢管支撑。承重架采用扣件式钢管脚手架，由扣件、立杆、横杆、顶撑组成，采用φ48×3.5钢管。板模板板底采用φ48×3.5钢管支撑。承重架采用扣件式钢管支模架，由扣件、立杆、横杆、顶撑组成，采用φ48×3.5钢管。第五节模板安装1、模板安装的一般要求竖向结构钢筋等隐蔽工程验收完毕、施工缝处理完毕后准备模板安装。安装柱模前，要清除杂物，焊接或修整模板的定位预埋件，做好测量放线工作，抹好模板下的找平砂浆。2、模板定位当底板或顶板混凝土浇筑完毕并具有一定强度（≥1.2MPa），即用手按不松软、无痕迹，方可上人开始进行轴线投测。首先根据楼面轴线测量孔引测建筑物的主轴线的控制线，并以该控制线为起点，引出每道细部轴线，根据轴线位置放出细部截面位置尺寸线、模板200（mm）控制线，以便于模板的安装和校正。当混凝土浇筑完毕，模板拆除以后，开始引测楼层500mm标高控制线，并根据该500mm线将板底的控制线直接引测到墙、柱上。4、模板安装要求-5-（1）墙体模板安装顺序及技术要点①模板安装顺序模板定位、垂直度调整→模板加固→验收→混凝土浇筑→拆模②技术要点安装墙模前，要对墙体接茬处凿毛，用空压机清除墙体内的杂物，做好测量放线工作。为防止墙体模板根部出现漏浆"烂根"现象，墙模安装前，在底板上根据放线尺寸贴海绵条，做到平整、准确、粘结牢固并注意穿墙螺栓的安装质量。（3）梁模板安装顺序及技术要点①模板安装顺序搭设和调平模板支架（包括安装水平拉杆和剪力撑）→按标高铺梁底板→拉线找直→绑扎梁钢筋→安装垫块→梁两侧模板→调整模板②技术要点按设计要求起拱，并注意梁的侧模包裹包住底模，下面龙骨包住侧模。（4）楼板模板安装顺序及技术要点①模板安装顺序"满堂"脚手架→主龙骨→次龙骨→柱头模板龙骨→柱头模板、顶板模板→拼装→顶板内、外墙柱头模板龙骨→模板调整验收→进行下道工序②技术要点楼板模板当采用单块就位时，宜以每个铺设单元从四周先用阴角模板与墙、梁模板连接，然后向中央铺设，按设计要求起拱，起拱部位为中间起拱，四周不起拱。（5）柱模板安装顺序及技术要点①模板安装顺序-6-模板定位→柱...
