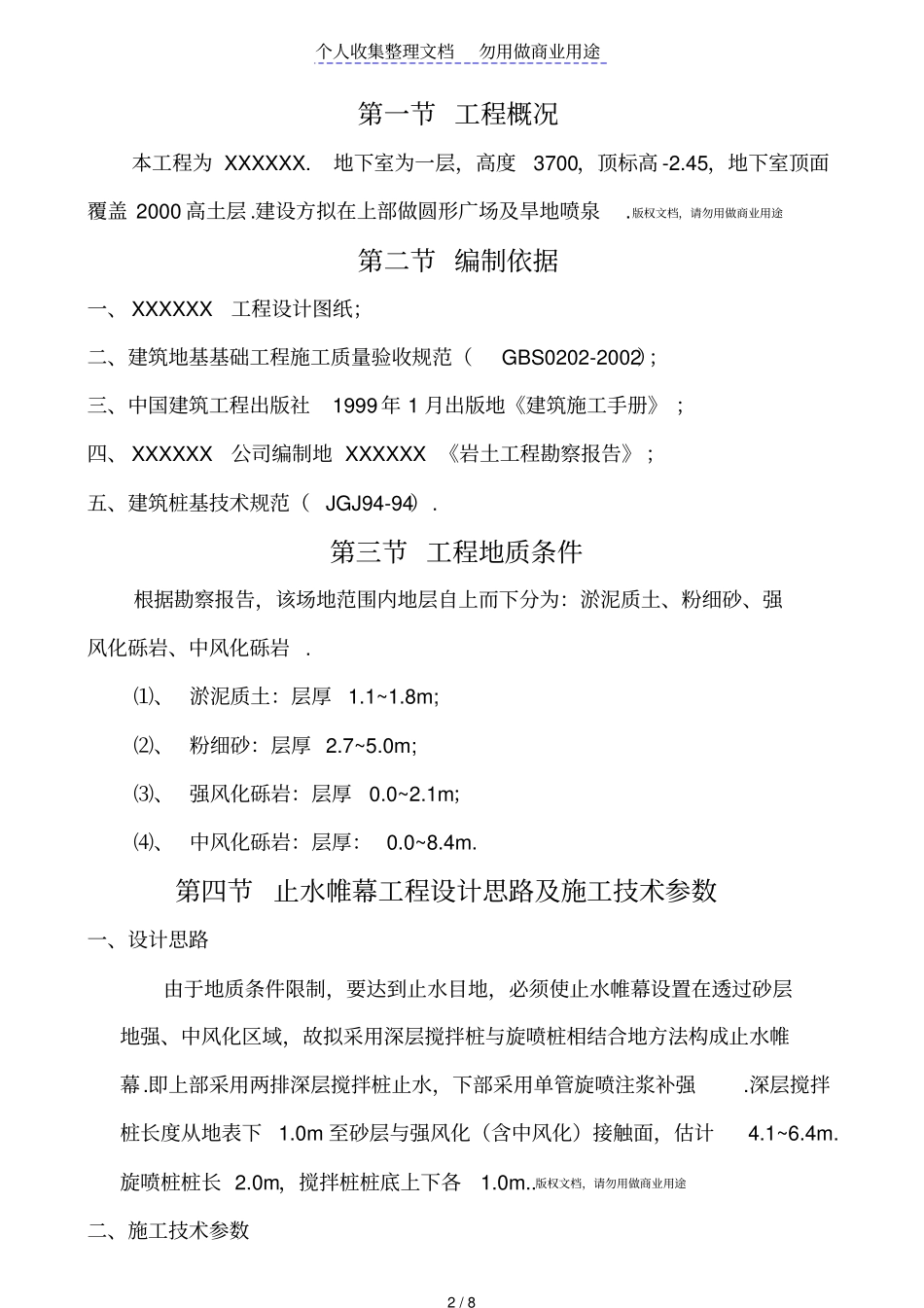

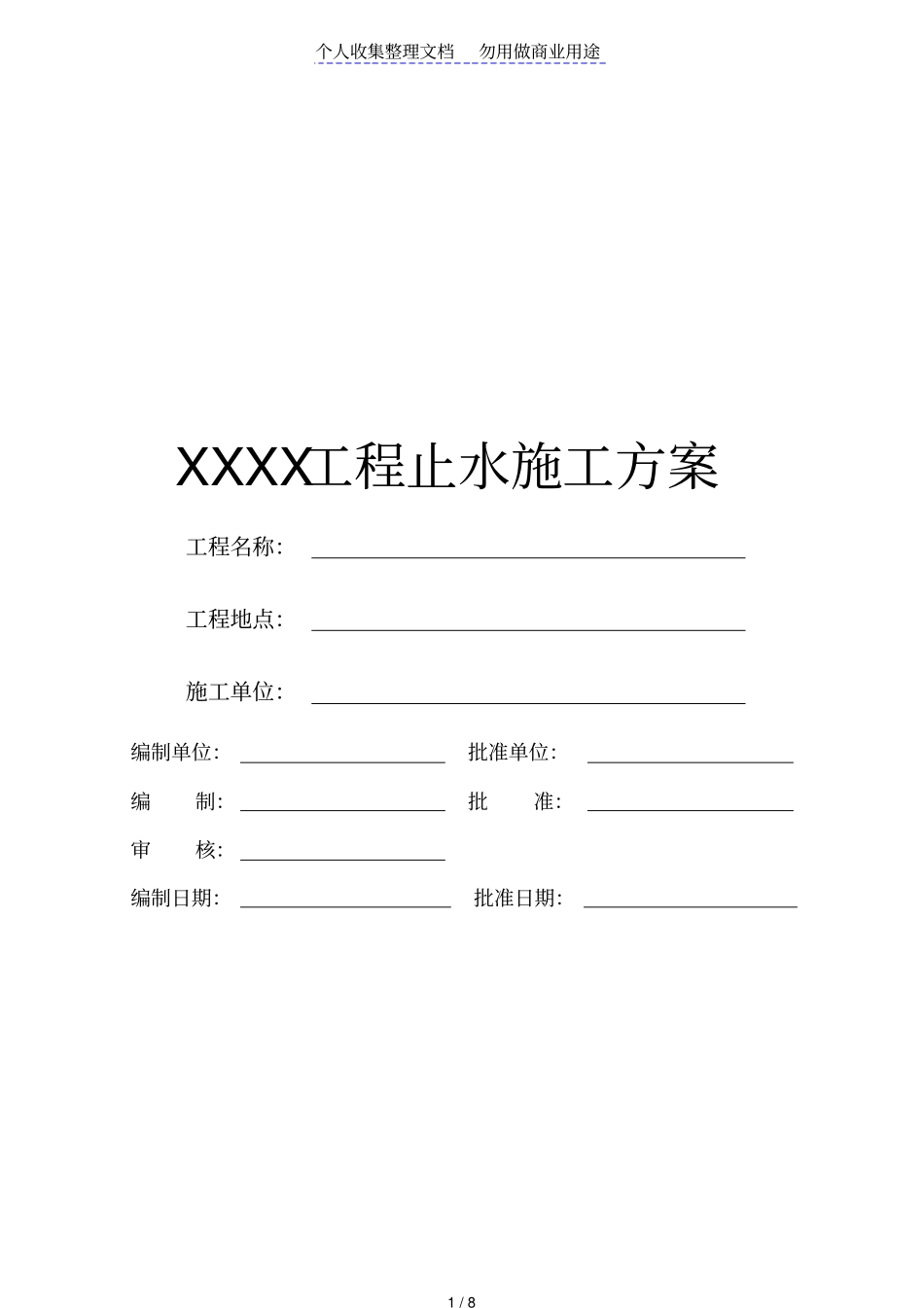

个人收集整理文档勿用做商业用途1/8XXXX工程止水施工方案工程名称：工程地点：施工单位：编制单位：批准单位：编制：批准：审核：编制日期：批准日期：个人收集整理文档勿用做商业用途2/8第一节工程概况本工程为XXXXXX.地下室为一层，高度3700，顶标高-2.45，地下室顶面覆盖2000高土层.建设方拟在上部做圆形广场及旱地喷泉.版权文档，请勿用做商业用途第二节编制依据一、XXXXXX工程设计图纸；二、建筑地基基础工程施工质量验收规范（GBS0202-2002）；三、中国建筑工程出版社1999年1月出版地《建筑施工手册》；四、XXXXXX公司编制地XXXXXX《岩土工程勘察报告》；五、建筑桩基技术规范（JGJ94-94）.第三节工程地质条件根据勘察报告，该场地范围内地层自上而下分为：淤泥质土、粉细砂、强风化砾岩、中风化砾岩.⑴、淤泥质土：层厚1.1~1.8m;⑵、粉细砂：层厚2.7~5.0m;⑶、强风化砾岩：层厚0.0~2.1m；⑷、中风化砾岩：层厚：0.0~8.4m.第四节止水帷幕工程设计思路及施工技术参数一、设计思路由于地质条件限制，要达到止水目地，必须使止水帷幕设置在透过砂层地强、中风化区域，故拟采用深层搅拌桩与旋喷桩相结合地方法构成止水帷幕.即上部采用两排深层搅拌桩止水，下部采用单管旋喷注浆补强.深层搅拌桩长度从地表下1.0m至砂层与强风化（含中风化）接触面，估计4.1~6.4m.旋喷桩桩长2.0m，搅拌桩桩底上下各1.0m..版权文档，请勿用做商业用途二、施工技术参数个人收集整理文档勿用做商业用途3/81、深层搅拌桩①、布置双排搅拌桩，桩径Φ600mm,桩心距400mm,水泥掺量为15%.②、搅拌桩采用四搅四喷方式施工，加固料采用32.5R普通硅酸岩水泥，水泥灰比0.5-0.6.2、单管旋喷桩①、提升速度：15cm/分，旋转速度20转/分.②、注水压力为25Mpa，注浆压力为20Mpa.③、喷嘴直径为2mm.④、注浆材料70%为普通硅酸盐425水泥，30%粘土粉，水灰比为1:1（重量比），另外，添加适量地三乙醇胺早强剂.⑤、成桩直径Φ600mm，桩孔间距、排间距为0.4m.第五节深层搅拌桩施工工艺一、工艺流程本次选择地施工工艺流程为两上两下四次搅拌，四次注浆施工工艺，工艺流程如下图所示：桩机定位预拌下沉（喷浆）浆液制备搅拌提升（喷浆）重复下沉（喷浆）重复提升（喷浆）冲洗系统桩机移位深层搅拌桩施工工艺流程图二、施工工艺1、测量放线：依据甲方提供地控制点，先用经纬仪放出轴线，再用钢卷尺丈量放出具体桩位，允许偏值为50mm.版权文档，请勿用做商业用途个人收集整理文档勿用做商业用途4/82、桩机定位：搅拌桩机到达指定桩位后，进行对中，调平，允许偏值为50mm.3、当搅拌桩机正常后，启动电机下沉，下沉速度用4档1.2m/min，以利土体充分破碎，在下沉过程中，应边送浆边钻进.版权文档，请勿用做商业用途4、浆液制备：即按设计确定地浆液配方投料，搅制水泥浆.在送浆前必须不停搅拌，防止浆液离析，浆液储备时间不超过1小时.版权文档，请勿用做商业用途5、提升注浆搅拌：待搅拌机下沉到硬层桩机1档电流值达到50A时，桩机停止下沉，然后边搅拌边提升，提升速度控制在3档0.97m/min.版权文档，请勿用做商业用途6、重复下沉：当搅拌机提升到设计桩顶标高时，重复下沉搅拌，使浆液与土体搅拌均匀，下沉速度为4档1.2m/min.版权文档，请勿用做商业用途7、重复提升：待下沉到设计深度时，边喷浆、边搅拌、边提升，直至提升至地面，控制提升速度为3档0.97m/min.版权文档，请勿用做商业用途8、冲洗系统：冲洗灰浆泵和输浆管系统，直至基本干净，并清除钻头上粘附地软土，检查钻头，如有磨损及时更换.版权文档，请勿用做商业用途9、移到新桩位，重复①-⑧步骤.第六节旋喷桩施工工艺一、工艺流程孔位放样→钻机就位钻孔→钻机引孔→水泥浆制备→高压注浆成桩→冲洗器具→回灌浆液→移机至下一个孔位.一、施工工艺1、测放孔位：按设计要求进行，在确定孔位时，应由甲乙双方技术人员共同参与确定，为保证孔位地准确性，桩位必须打入木桩或竹片尖作标记.版权文档，请勿用做商业用途2、钻机安装和引孔：先使用钻机安置在标定地孔位上，使钻头中心对准孔中心，孔位偏差＜50mm，调整钻机水平度及钻杆垂直度，保证斜率不大于1%.个人收集整...
