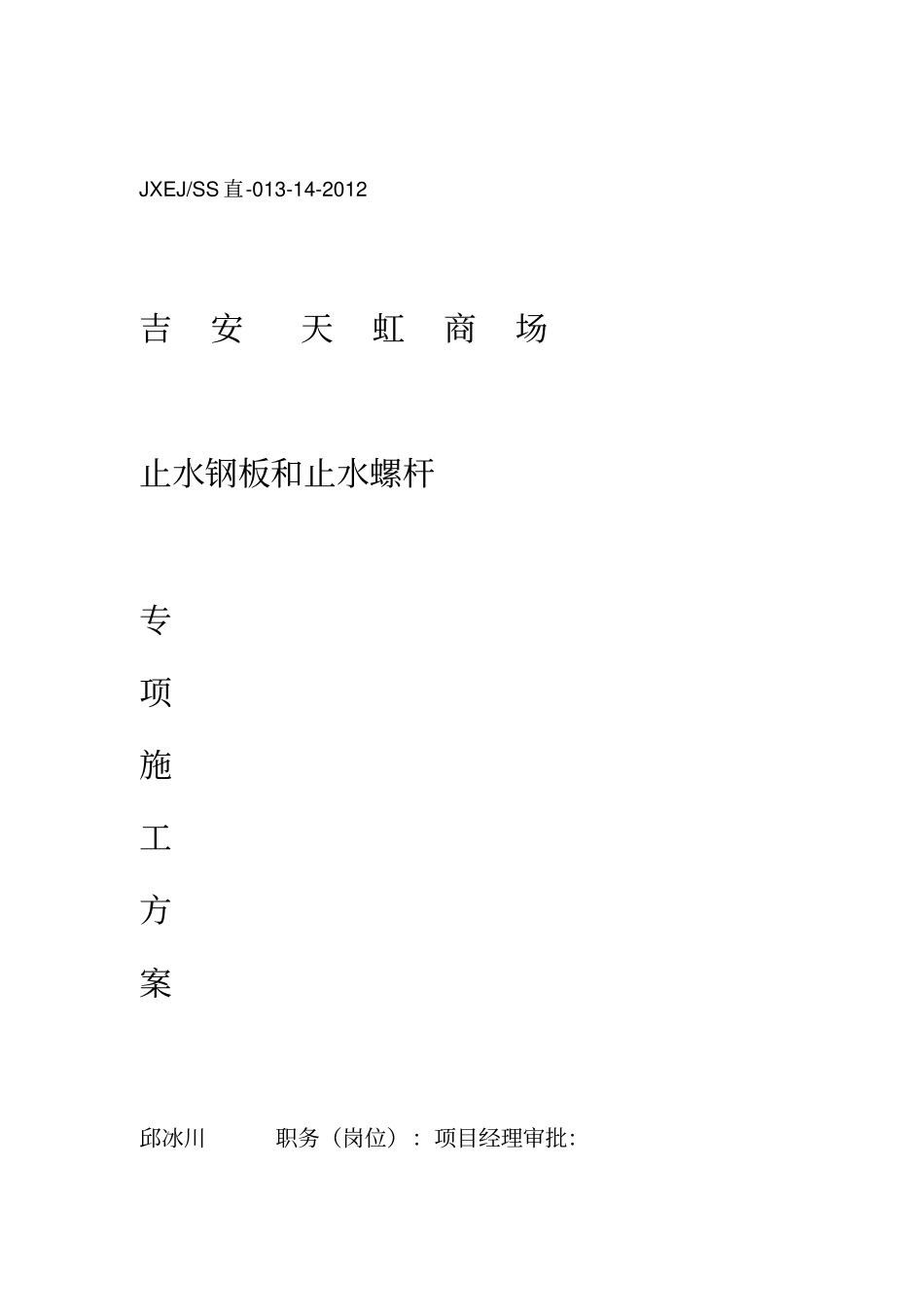

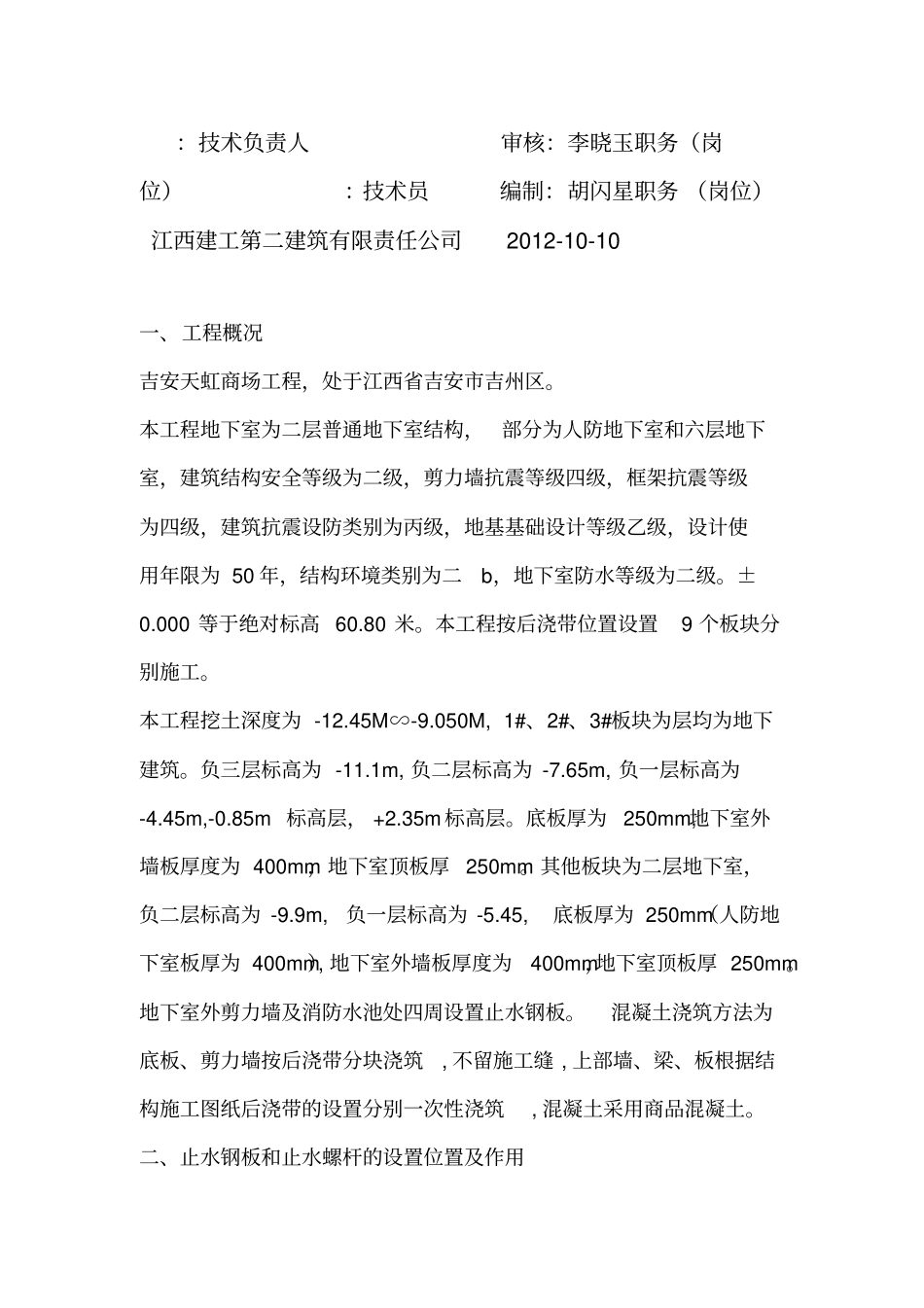

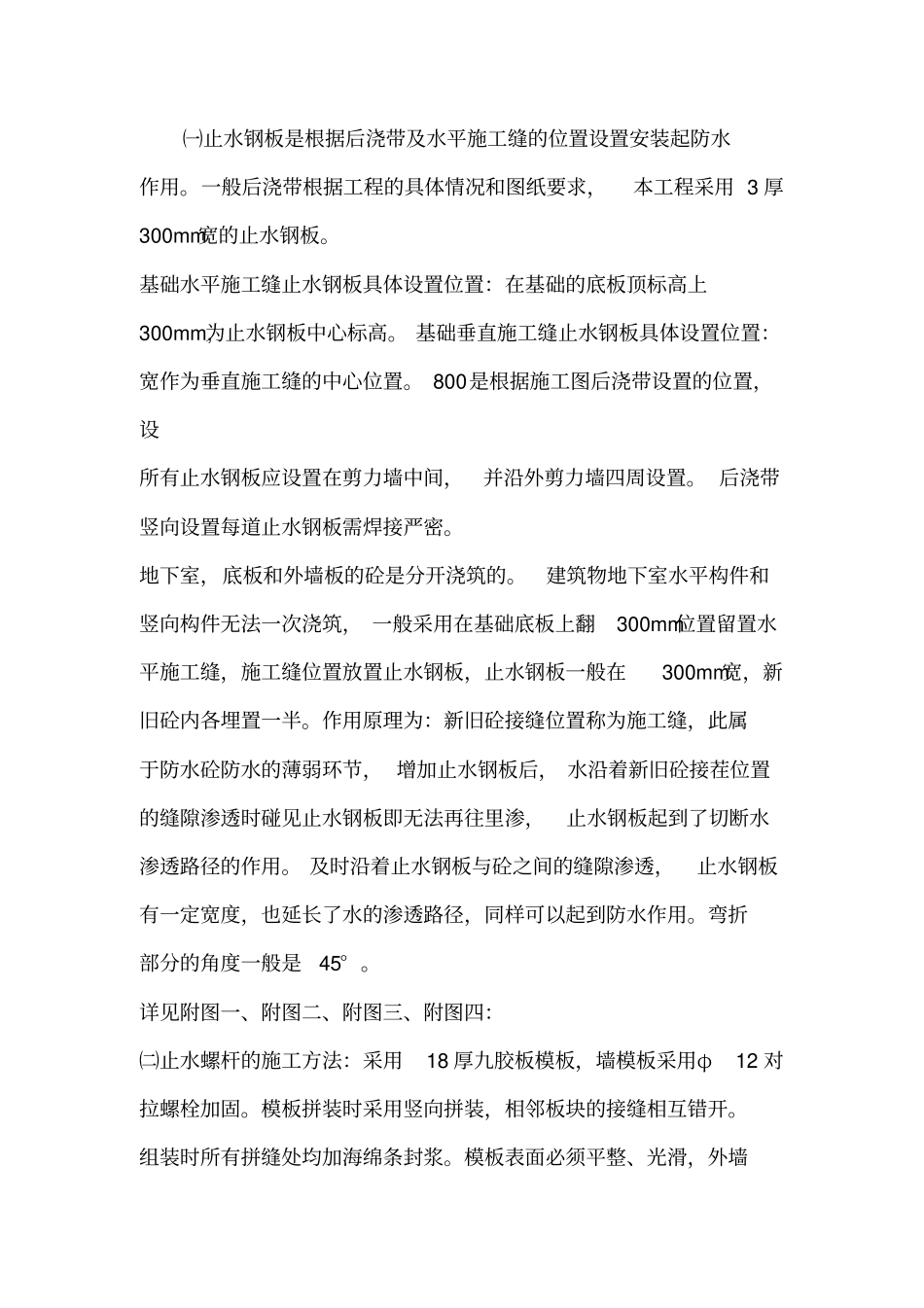

JXEJ/SS直-013-14-2012吉安天虹商场止水钢板和止水螺杆专项施工方案邱冰川职务（岗位）：项目经理审批：：技术负责人审核：李晓玉职务（岗位）：技术员编制：胡闪星职务（岗位）江西建工第二建筑有限责任公司2012-10-10一、工程概况吉安天虹商场工程，处于江西省吉安市吉州区。本工程地下室为二层普通地下室结构，部分为人防地下室和六层地下室，建筑结构安全等级为二级，剪力墙抗震等级四级，框架抗震等级为四级，建筑抗震设防类别为丙级，地基基础设计等级乙级，设计使用年限为50年，结构环境类别为二b，地下室防水等级为二级。±0.000等于绝对标高60.80米。本工程按后浇带位置设置9个板块分别施工。本工程挖土深度为-12.45M∽-9.050M,1#、2#、3#板块为层均为地下建筑。负三层标高为-11.1m,负二层标高为-7.65m,负一层标高为-4.45m,-0.85m标高层，+2.35m标高层。底板厚为250mm,地下室外墙板厚度为400mm，地下室顶板厚250mm。其他板块为二层地下室，负二层标高为-9.9m,负一层标高为-5.45,底板厚为250mm（人防地下室板厚为400mm）,地下室外墙板厚度为400mm，地下室顶板厚250mm。地下室外剪力墙及消防水池处四周设置止水钢板。混凝土浇筑方法为底板、剪力墙按后浇带分块浇筑,不留施工缝,上部墙、梁、板根据结构施工图纸后浇带的设置分别一次性浇筑,混凝土采用商品混凝土。二、止水钢板和止水螺杆的设置位置及作用㈠止水钢板是根据后浇带及水平施工缝的位置设置安装起防水作用。一般后浇带根据工程的具体情况和图纸要求，本工程采用3厚300mm宽的止水钢板。基础水平施工缝止水钢板具体设置位置：在基础的底板顶标高上300mm,为止水钢板中心标高。基础垂直施工缝止水钢板具体设置位置：宽作为垂直施工缝的中心位置。800是根据施工图后浇带设置的位置，设所有止水钢板应设置在剪力墙中间，并沿外剪力墙四周设置。后浇带竖向设置每道止水钢板需焊接严密。地下室，底板和外墙板的砼是分开浇筑的。建筑物地下室水平构件和竖向构件无法一次浇筑，一般采用在基础底板上翻300mm位置留置水平施工缝，施工缝位置放置止水钢板，止水钢板一般在300mm宽，新旧砼内各埋置一半。作用原理为：新旧砼接缝位置称为施工缝，此属于防水砼防水的薄弱环节，增加止水钢板后，水沿着新旧砼接茬位置的缝隙渗透时碰见止水钢板即无法再往里渗，止水钢板起到了切断水渗透路径的作用。及时沿着止水钢板与砼之间的缝隙渗透，止水钢板有一定宽度，也延长了水的渗透路径，同样可以起到防水作用。弯折部分的角度一般是45°。详见附图一、附图二、附图三、附图四：㈡止水螺杆的施工方法：采用18厚九胶板模板，墙模板采用φ12对拉螺栓加固。模板拼装时采用竖向拼装，相邻板块的接缝相互错开。组装时所有拼缝处均加海绵条封浆。模板表面必须平整、光滑，外墙采用带止水环的穿墙螺栓，穿墙螺栓水平向距离为450mm，最下排竖向离底板面300mm，最上排距顶板底面300mm，中间按450mm均分。模板夹管拼装后，再上水平横杠，每道横楞均由2根φ48.3×3.6钢管组成，水平杠管长度不够时可以搭接，接头长度应超过两个穿墙螺栓固定点，加固用的斜支撑延墙长3m不少于两道。墙长3m以上时，每1.5m加设一道斜支撑。整个支撑系统必须满足刚度要求，保证模板不变形。模板支设时应将侧壁上预埋孔按设计要求位置、标高进行留设，孔洞的形成通过与墙板钢筋点焊进行定位。穿墙套管四周应加焊止水环，预埋钢管和预埋木盒的方式，地下室柱、梁、板的施工同主体结构的柱、梁、板的施工详见附图5三、施工准备1、材料准备3mm厚成型钢板，单块长度3米，宽度300mm.材质Q235B,使用前加工成图纸要求形状，钢板表面无油污、锈斑。E55焊条，直径?2(使用前应烘干），止水螺杆，?12固定筋，电焊机，切割机、2、机具准备电焊机、焊帽、焊锤、；3、劳动力安排焊工2名（必须持证上岗）、普工1人，四、止水钢板和止水螺杆的制作、安装1、加工制作①止水钢板加工，我们一般都是要求加工点统一切割，并按设计要求统一制作成型后，一般我们都切割成3米长的止水钢板。②止水螺杆的制作，本工程地下室墙体采用支模三节头止水螺杆，止水螺杆的下料和止水片焊接由专业厂家统一...
