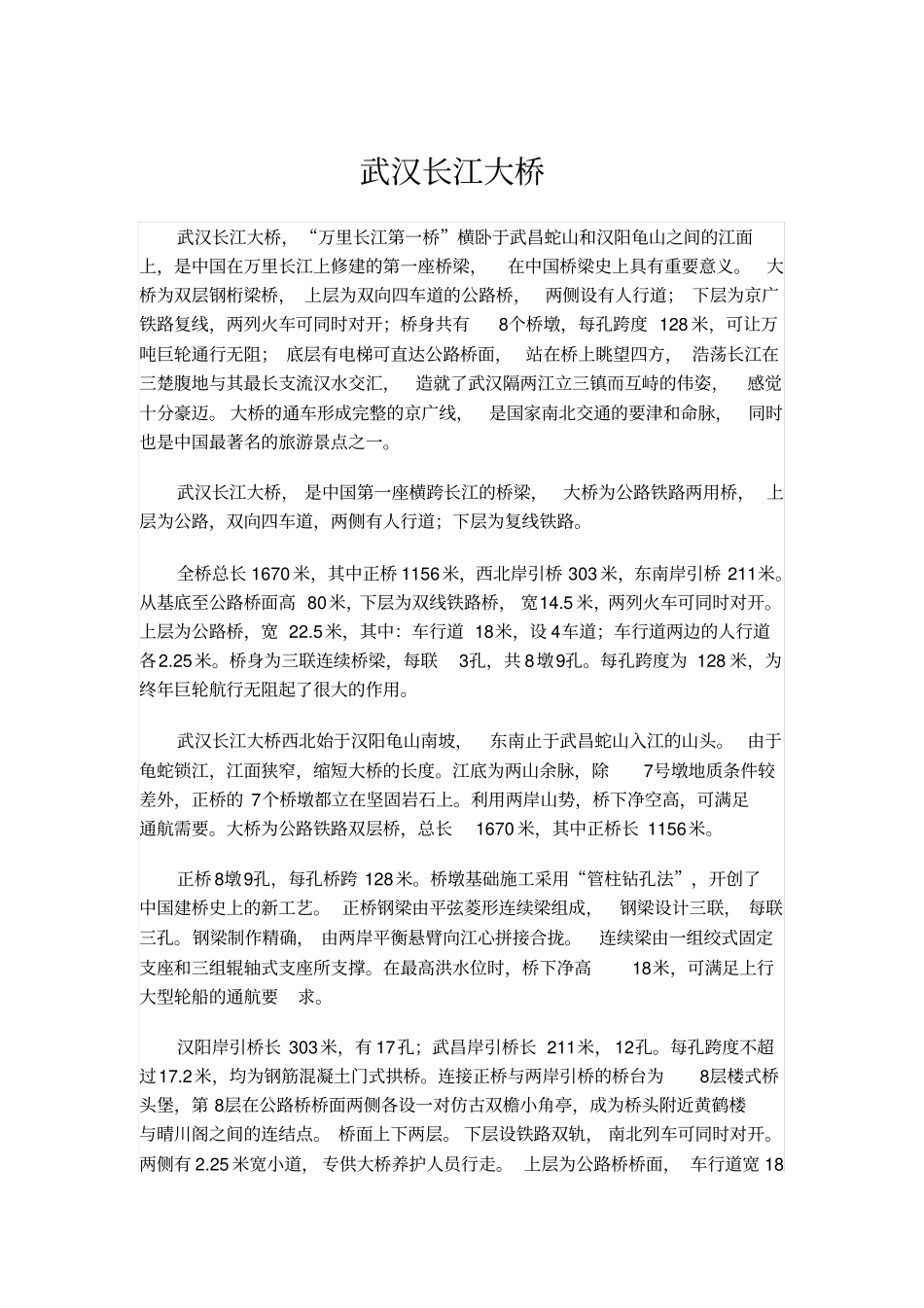

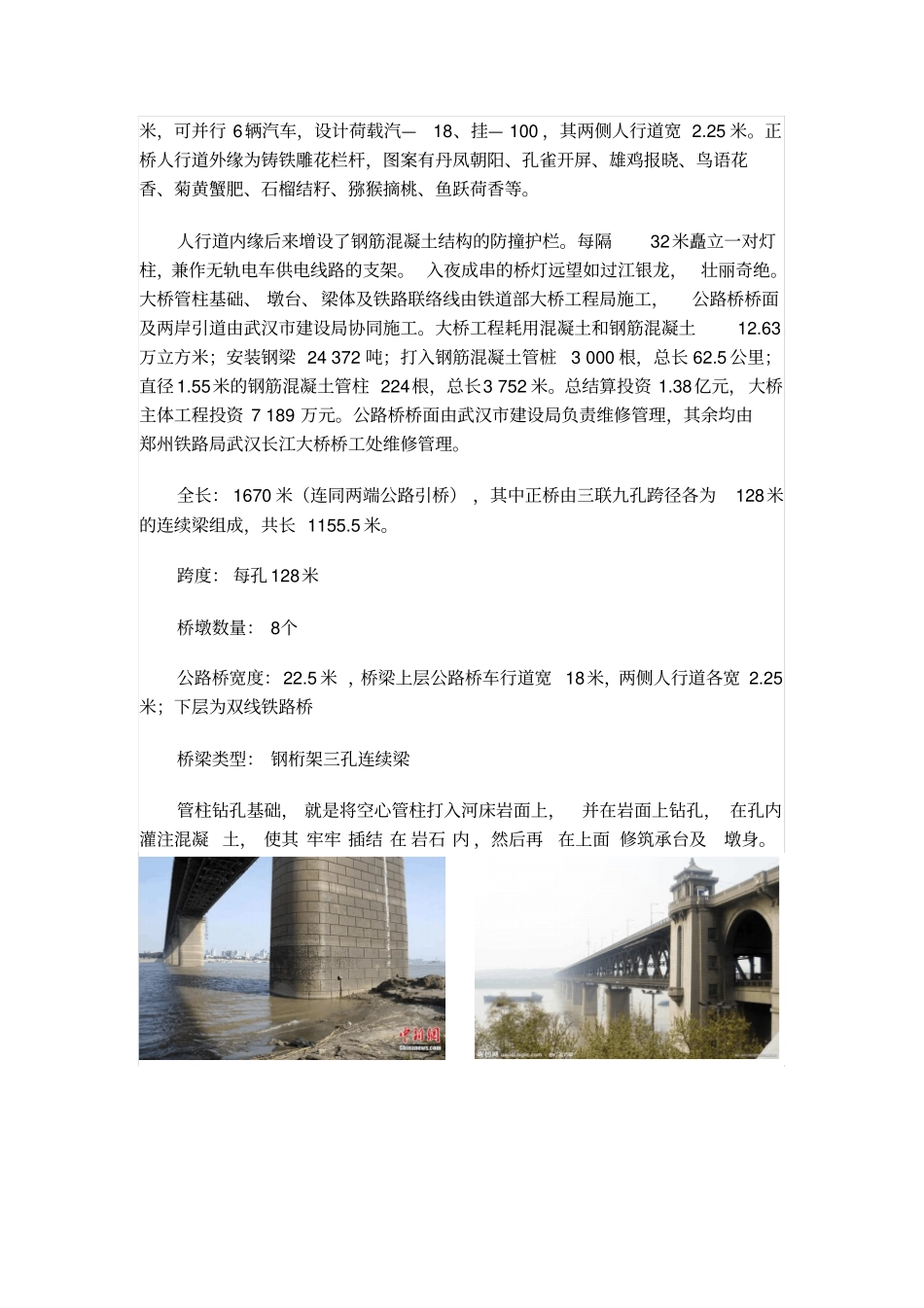

武汉长江大桥武汉长江大桥，“万里长江第一桥”横卧于武昌蛇山和汉阳龟山之间的江面上，是中国在万里长江上修建的第一座桥梁，在中国桥梁史上具有重要意义。大桥为双层钢桁梁桥，上层为双向四车道的公路桥，两侧设有人行道；下层为京广铁路复线，两列火车可同时对开；桥身共有8个桥墩，每孔跨度128米，可让万吨巨轮通行无阻；底层有电梯可直达公路桥面，站在桥上眺望四方，浩荡长江在三楚腹地与其最长支流汉水交汇，造就了武汉隔两江立三镇而互峙的伟姿，感觉十分豪迈。大桥的通车形成完整的京广线，是国家南北交通的要津和命脉，同时也是中国最著名的旅游景点之一。武汉长江大桥，是中国第一座横跨长江的桥梁，大桥为公路铁路两用桥，上层为公路，双向四车道，两侧有人行道；下层为复线铁路。全桥总长1670米，其中正桥1156米，西北岸引桥303米，东南岸引桥211米。从基底至公路桥面高80米，下层为双线铁路桥，宽14.5米，两列火车可同时对开。上层为公路桥，宽22.5米，其中：车行道18米，设4车道；车行道两边的人行道各2.25米。桥身为三联连续桥梁，每联3孔，共8墩9孔。每孔跨度为128米，为终年巨轮航行无阻起了很大的作用。武汉长江大桥西北始于汉阳龟山南坡，东南止于武昌蛇山入江的山头。由于龟蛇锁江，江面狭窄，缩短大桥的长度。江底为两山余脉，除7号墩地质条件较差外，正桥的7个桥墩都立在坚固岩石上。利用两岸山势，桥下净空高，可满足通航需要。大桥为公路铁路双层桥，总长1670米，其中正桥长1156米。正桥8墩9孔，每孔桥跨128米。桥墩基础施工采用“管柱钻孔法”，开创了中国建桥史上的新工艺。正桥钢梁由平弦菱形连续梁组成，钢梁设计三联，每联三孔。钢梁制作精确，由两岸平衡悬臂向江心拼接合拢。连续梁由一组绞式固定支座和三组辊轴式支座所支撑。在最高洪水位时，桥下净高18米，可满足上行大型轮船的通航要求。汉阳岸引桥长303米，有17孔；武昌岸引桥长211米，12孔。每孔跨度不超过17.2米，均为钢筋混凝土门式拱桥。连接正桥与两岸引桥的桥台为8层楼式桥头堡，第8层在公路桥桥面两侧各设一对仿古双檐小角亭，成为桥头附近黄鹤楼与晴川阁之间的连结点。桥面上下两层。下层设铁路双轨，南北列车可同时对开。两侧有2.25米宽小道，专供大桥养护人员行走。上层为公路桥桥面，车行道宽18米，可并行6辆汽车，设计荷载汽—18、挂—100，其两侧人行道宽2.25米。正桥人行道外缘为铸铁雕花栏杆，图案有丹凤朝阳、孔雀开屏、雄鸡报晓、鸟语花香、菊黄蟹肥、石榴结籽、猕猴摘桃、鱼跃荷香等。人行道内缘后来增设了钢筋混凝土结构的防撞护栏。每隔32米矗立一对灯柱，兼作无轨电车供电线路的支架。入夜成串的桥灯远望如过江银龙，壮丽奇绝。大桥管柱基础、墩台、梁体及铁路联络线由铁道部大桥工程局施工，公路桥桥面及两岸引道由武汉市建设局协同施工。大桥工程耗用混凝土和钢筋混凝土12.63万立方米；安装钢梁24372吨；打入钢筋混凝土管桩3000根，总长62.5公里；直径1.55米的钢筋混凝土管柱224根，总长3752米。总结算投资1.38亿元，大桥主体工程投资7189万元。公路桥桥面由武汉市建设局负责维修管理，其余均由郑州铁路局武汉长江大桥桥工处维修管理。全长：1670米（连同两端公路引桥），其中正桥由三联九孔跨径各为128米的连续梁组成，共长1155.5米。跨度：每孔128米桥墩数量：8个公路桥宽度：22.5米，桥梁上层公路桥车行道宽18米，两侧人行道各宽2.25米；下层为双线铁路桥桥梁类型：钢桁架三孔连续梁管柱钻孔基础，就是将空心管柱打入河床岩面上，并在岩面上钻孔，在孔内灌注混凝土，使其牢牢插结在岩石内，然后再在上面修筑承台及墩身。武汉长江二桥大桥位于武汉长江大桥下游6.8公里处，大桥北起汉口黄浦路三层立交桥，跨越长江至武昌徐东路。大桥全长3227.4米，主桥为双塔双索面钢筋混凝土斜拉桥，跨径为180米+400米+180米，宽26.5米，设6车道，H型主塔高153.6米，高强平行钢丝斜拉索。武汉长江二桥全长4678米，其中正桥1877米，主跨400米，桥面宽度26.5米至33.5米，设六车道，日通车能力为五万辆机动车。通航净空为24米，比武汉长江大桥和南京长江大桥的设计标准高出6米，是世界...
