气动三偏心调节切断蝶阀-D673H气动三偏心调节切断蝶阀参考资料VIP免费

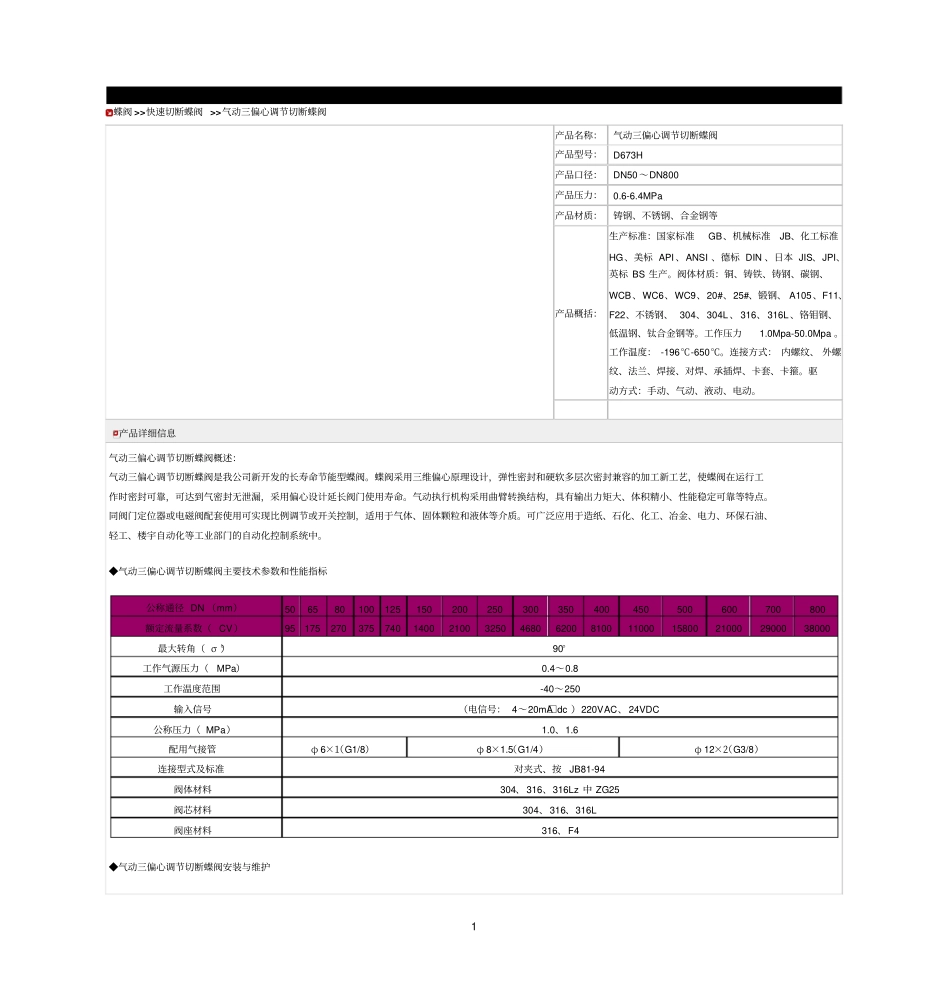

1蝶阀>>快速切断蝶阀>>气动三偏心调节切断蝶阀产品名称：气动三偏心调节切断蝶阀产品型号：D673H产品口径：DN50～DN800产品压力：0.6-6.4MPa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。产品详细信息气动三偏心调节切断蝶阀概述：气动三偏心调节切断蝶阀是我公司新开发的长寿命节能型蝶阀。蝶阀采用三维偏心原理设计，弹性密封和硬软多层次密封兼容的加工新工艺，使蝶阀在运行工作时密封可靠，可达到气密封无泄漏，采用偏心设计延长阀门使用寿命。气动执行机构采用曲臂转换结构，具有输出力矩大、体积精小、性能稳定可靠等特点。同阀门定位器或电磁阀配套使用可实现比例调节或开关控制，适用于气体、固体颗粒和液体等介质。可广泛应用于造纸、石化、化工、冶金、电力、环保石油、轻工、楼宇自动化等工业部门的自动化控制系统中。◆气动三偏心调节切断蝶阀主要技术参数和性能指标公称通径DN（mm）506580100125150200250300350400450500600700800额定流量系数（CV）951752703757401400210032504680620081001100015800210002900038000最大转角（σ°）90°工作气源压力（MPa）0.4～0.8工作温度范围-40～250输入信号（电信号：4～20mA□dc）220VAC、24VDC公称压力（MPa）1.0、1.6配用气接管φ6×1（G1/8）φ8×1.5（G1/4）φ12×2（G3/8）连接型式及标准对夹式、按JB81-94阀体材料304、316、316Lz中ZG25阀芯材料304、316、316L阀座材料316、F4◆气动三偏心调节切断蝶阀安装与维护21、安装蝶阀时，应注意阀体上的流向标志，以免流通方向错误，影响使用。2、蝶阀使用前应确认阀全开的前提下对管道进行冲破洗，以免有焊渣等杂物刮伤密封面。3、蝶阀一般都设置旁通管路，在检修或更换蝶阀时，可使用旁通管路使用流程照常进行。4、气动蝶阀可在水平180°范围内竖卧安装，切勿将气动执行器朝下倒装。5、定位器或电磁阀调试详见说明书。6、气动执行器曲臂为方头结构，用为手动装置使用，故障时卸掉气源管直接用手动扳手即可实现手动操作。7、使用过程中如发现填料函渗漏，紧固一下压盖螺栓即可解决。蝶阀系列价格供用户或设计院工程项目做预算编号型号法兰硬密封蝶阀D343H多层次10C16C25C10P16P16R1DN50525360390960132016202DN65645412.54651125150018003DN807804955401425178523704DN1009305856451650225027005DN125126078014102250306034506DN150159097518152775397540507DN2002190133524903900540061508DN2502760286535105355756088509DN3003840397549206600106651140010DN3505070525062108250141752100011DN40062106420756012450189002550012DN45075307800937513800256503364513DN500945097951144516500291604140014DN60013500138751660519500386106642015DN70016740177602061035850575108358016DN8002106022140270005250087210100920317DN9002679028080337506300010470013887018DN10003726039345504908100010692018285019DN120055965589957425020DN140068310718806300021DN1600921009760576500编号型号气动硬密封蝶阀气动硬密封蝶阀电动硬密封蝶阀D643H-16CD673H-16CD941H-16CD971H-16C22DN50130512753240316523DN6513951327.53330321024DN80162015753435333025DN100180016503675348026DN125225021003945373527DN150255022504515421528DN200345031506345586529DN250495044257020621030DN300720067508640751531DN350810074559885846032DN400126001188011070940533DN4501335012300124501093534DN5001920017850144451201535DN6002310021000198451647036DN7003840031200240302092537DN80043500305102727038DN90058500378003240039DN100075000499504050040DN1200711455724041DN1400866...
