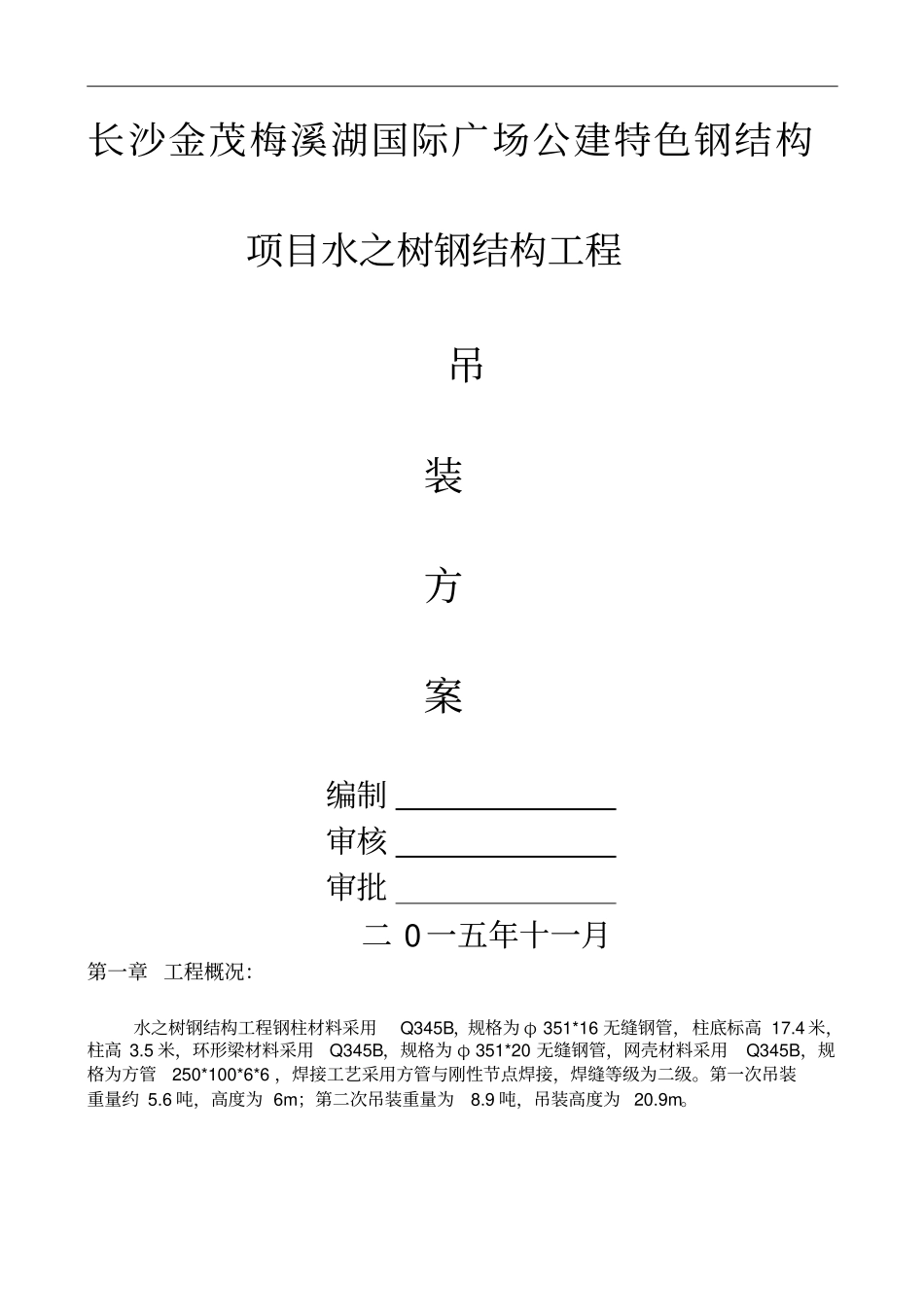

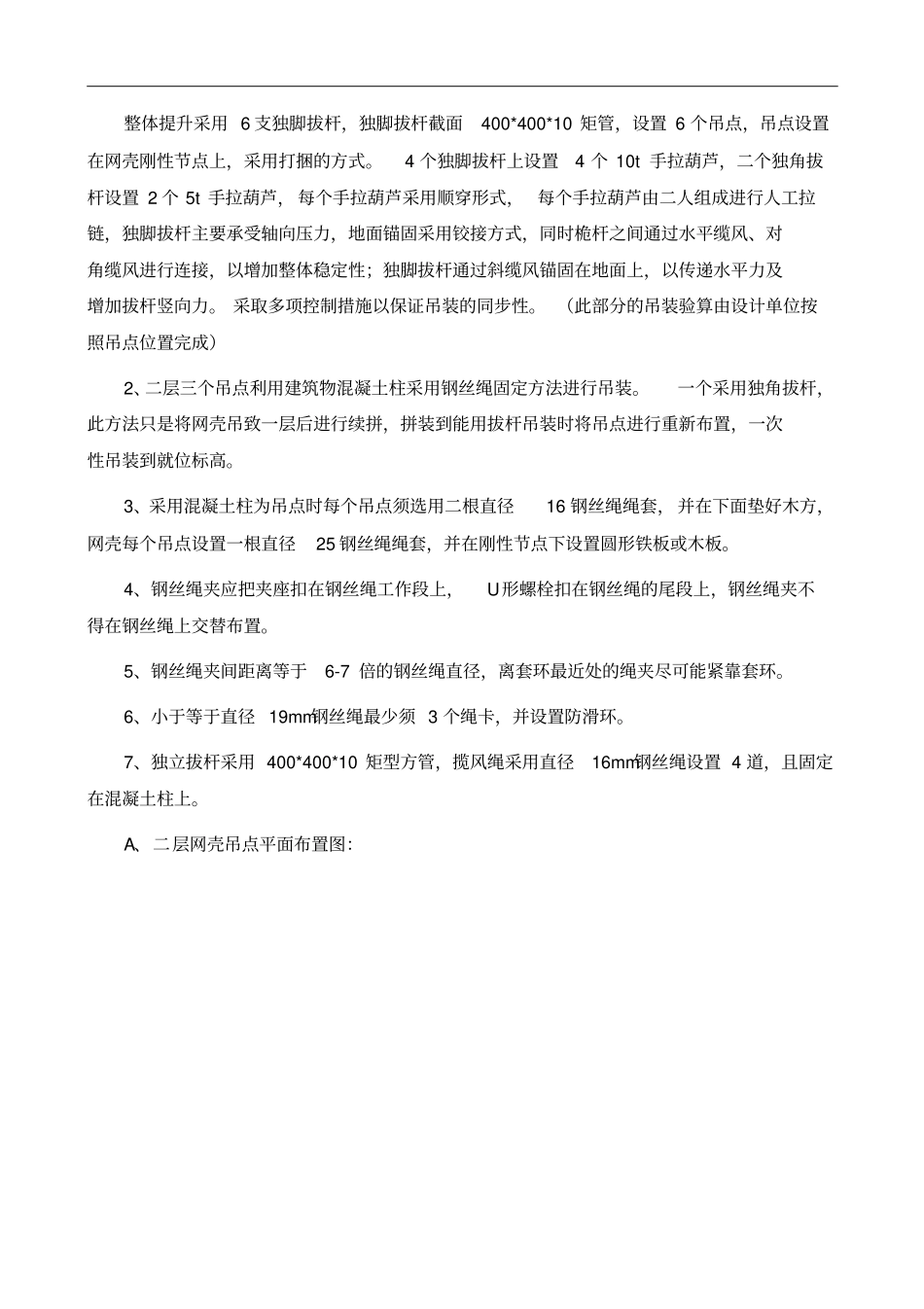

长沙金茂梅溪湖国际广场公建特色钢结构项目水之树钢结构工程吊装方案编制审核审批二0一五年十一月第一章工程概况：水之树钢结构工程钢柱材料采用Q345B，规格为φ351*16无缝钢管，柱底标高17.4米，柱高3.5米，环形梁材料采用Q345B，规格为φ351*20无缝钢管，网壳材料采用Q345B，规格为方管250*100*6*6，焊接工艺采用方管与刚性节点焊接，焊缝等级为二级。第一次吊装重量约5.6吨，高度为6m；第二次吊装重量为8.9吨，吊装高度为20.9m。第二章工程概况及特点分析2.1基本概况表2－1基本概况序号项目内容1工程名称长沙金茂梅溪湖国际广场公建特色钢结构工程2工程地址湖南省长沙市3建设单位长沙金茂梅溪湖国际广场置业有限公司4设计单位5监理单位6施工总承包单位7建筑规模见施工图2.2工程介绍本工程屋盖采用刚性节点与方管焊接，网壳周边支承。网壳面积500平方，就位标高20.9m，网格尺寸见网壳施工图。网壳主构件为Q345B材质，方管最大杆件为Φ250X100x6x6。2.3工程特点与难点屋顶网壳采用整体吊装，网壳跨度22m，现场安装难度大。包括吊点的设置方式及如何保证网壳吊装时吊点的安全性、网壳整体稳定性、同步性、吊点就位标高的控制等。网壳焊接质量要求高，主要焊缝为二级焊缝，现场焊接量较大，质量控制难度大。制作精度要求高。节点交汇杆件较多，形式比较复杂，每个节点的位置都必须通过三维空间坐标来确定，其精确测量定位难度较大。第三章施工部署及准备工作3.1网壳吊装方法概述1、根据现场实际情况、整体结构的布置情况及网壳的形式，网壳安装方法采用地面中心区域拼装、焊接；整体提升；提升到二层高度后续拼装。吊装到就位高度后，利用脚手架操作平台进行封边、就位安装。然后拆除桅杆。整体提升采用6支独脚拔杆，独脚拔杆截面400*400*10矩管，设置6个吊点，吊点设置在网壳刚性节点上，采用打捆的方式。4个独脚拔杆上设置4个10t手拉葫芦，二个独角拔杆设置2个5t手拉葫芦，每个手拉葫芦采用顺穿形式，每个手拉葫芦由二人组成进行人工拉链，独脚拔杆主要承受轴向压力，地面锚固采用铰接方式，同时桅杆之间通过水平缆风、对角缆风进行连接，以增加整体稳定性；独脚拔杆通过斜缆风锚固在地面上，以传递水平力及增加拔杆竖向力。采取多项控制措施以保证吊装的同步性。（此部分的吊装验算由设计单位按照吊点位置完成）2、二层三个吊点利用建筑物混凝土柱采用钢丝绳固定方法进行吊装。一个采用独角拔杆，此方法只是将网壳吊致一层后进行续拼，拼装到能用拔杆吊装时将吊点进行重新布置，一次性吊装到就位标高。3、采用混凝土柱为吊点时每个吊点须选用二根直径16钢丝绳绳套，并在下面垫好木方，网壳每个吊点设置一根直径25钢丝绳绳套，并在刚性节点下设置圆形铁板或木板。4、钢丝绳夹应把夹座扣在钢丝绳工作段上，U形螺栓扣在钢丝绳的尾段上，钢丝绳夹不得在钢丝绳上交替布置。5、钢丝绳夹间距离等于6-7倍的钢丝绳直径，离套环最近处的绳夹尽可能紧靠套环。6、小于等于直径19mm钢丝绳最少须3个绳卡，并设置防滑环。7、独立拔杆采用400*400*10矩型方管，揽风绳采用直径16mm钢丝绳设置4道，且固定在混凝土柱上。A、二层网壳吊点平面布置图：二层吊点立面布置图网壳提升到一层续拼装（下图）以此方法拼装提升到网壳的就位标高，悬挑部分依现场的实际情况利用外围脚手架或者其它操作方法完成拼装，直至网壳的合拢。（见下图）屋面吊装图屋面吊点布置图采用此方法施工，大部分网壳施工在地面进行，使焊接更容易保证质量，吊装过程利用手拉葫芦同步进行，使起吊稳定，保证网壳不发生塑性变形，并节约大量的脚手架搭设工作，经济效益明显，施工工期短，网壳及施工机具在吊装前经过吊装验算，保证了施工过程的安全性能，且此种施工方法在国内多个大型工程中有实际应用。3.2人员计划及准备网壳安装人员安排计划如下表：网壳安装人员计划职务人员数量职责项目负责人1现场安装全面负责施工员2现场施工班组负责质验员1安装现场质量控制安全员1安装现场安全管理吊装工1吊装机具的安置和测试，及后期构件吊装拼装工6钢网架拼装焊工3钢网架焊接辅助工2安装现场刷漆及零星工作电工1现场电器设备管理，用电...
