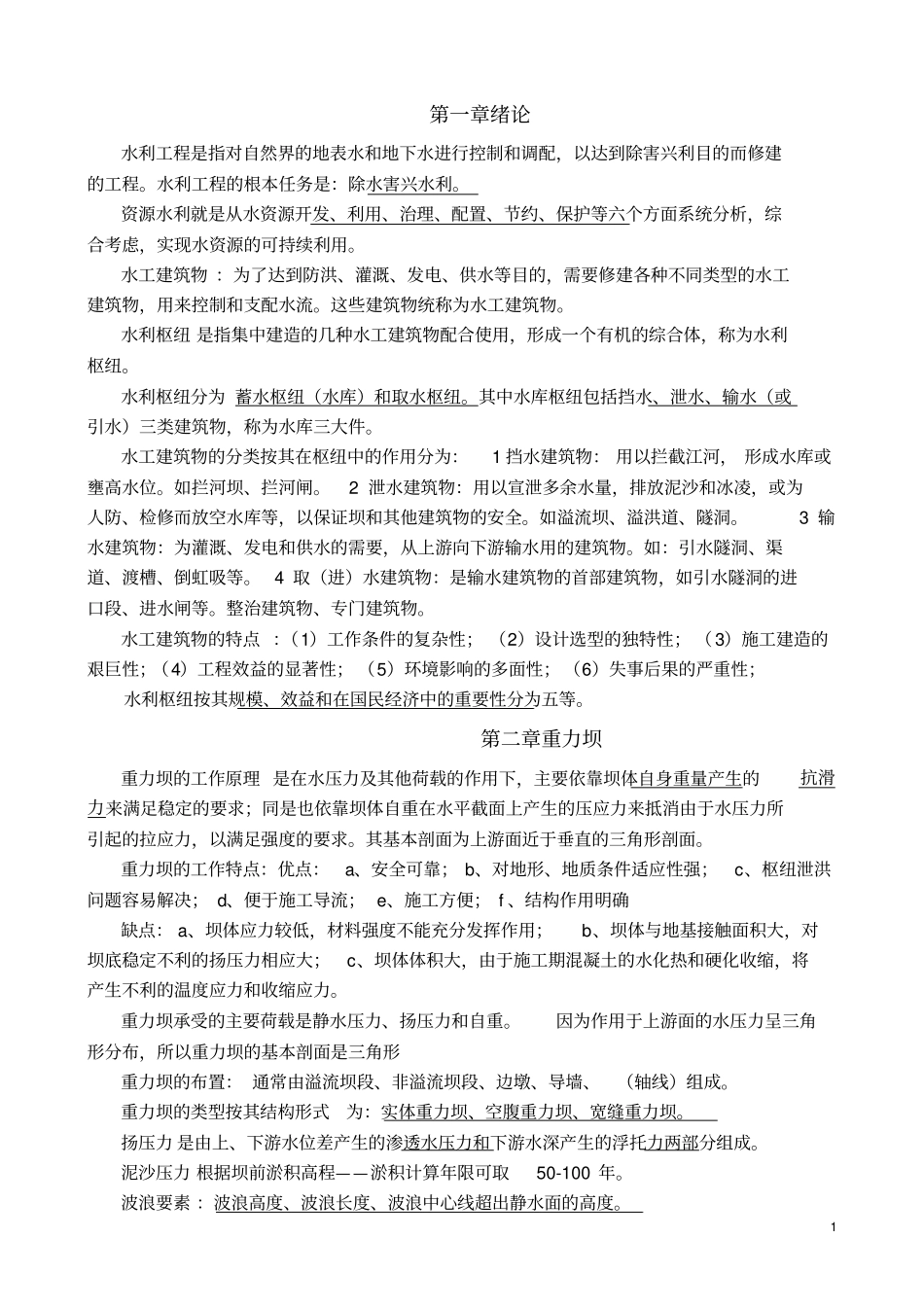

1第一章绪论水利工程是指对自然界的地表水和地下水进行控制和调配，以达到除害兴利目的而修建的工程。水利工程的根本任务是：除水害兴水利。资源水利就是从水资源开发、利用、治理、配置、节约、保护等六个方面系统分析，综合考虑，实现水资源的可持续利用。水工建筑物：为了达到防洪、灌溉、发电、供水等目的，需要修建各种不同类型的水工建筑物，用来控制和支配水流。这些建筑物统称为水工建筑物。水利枢纽是指集中建造的几种水工建筑物配合使用，形成一个有机的综合体，称为水利枢纽。水利枢纽分为蓄水枢纽（水库）和取水枢纽。其中水库枢纽包括挡水、泄水、输水（或引水）三类建筑物，称为水库三大件。水工建筑物的分类按其在枢纽中的作用分为：1挡水建筑物：用以拦截江河，形成水库或壅高水位。如拦河坝、拦河闸。2泄水建筑物：用以宣泄多余水量，排放泥沙和冰凌，或为人防、检修而放空水库等，以保证坝和其他建筑物的安全。如溢流坝、溢洪道、隧洞。3输水建筑物：为灌溉、发电和供水的需要，从上游向下游输水用的建筑物。如：引水隧洞、渠道、渡槽、倒虹吸等。4取（进）水建筑物：是输水建筑物的首部建筑物，如引水隧洞的进口段、进水闸等。整治建筑物、专门建筑物。水工建筑物的特点：（1）工作条件的复杂性；（2）设计选型的独特性；（3）施工建造的艰巨性；（4）工程效益的显著性；（5）环境影响的多面性；（6）失事后果的严重性；水利枢纽按其规模、效益和在国民经济中的重要性分为五等。第二章重力坝重力坝的工作原理是在水压力及其他荷载的作用下，主要依靠坝体自身重量产生的抗滑力来满足稳定的要求；同是也依靠坝体自重在水平截面上产生的压应力来抵消由于水压力所引起的拉应力，以满足强度的要求。其基本剖面为上游面近于垂直的三角形剖面。重力坝的工作特点：优点：a、安全可靠；b、对地形、地质条件适应性强；c、枢纽泄洪问题容易解决；d、便于施工导流；e、施工方便；f、结构作用明确缺点：a、坝体应力较低，材料强度不能充分发挥作用；b、坝体与地基接触面积大，对坝底稳定不利的扬压力相应大；c、坝体体积大，由于施工期混凝土的水化热和硬化收缩，将产生不利的温度应力和收缩应力。重力坝承受的主要荷载是静水压力、扬压力和自重。因为作用于上游面的水压力呈三角形分布，所以重力坝的基本剖面是三角形重力坝的布置：通常由溢流坝段、非溢流坝段、边墩、导墙、（轴线）组成。重力坝的类型按其结构形式为：实体重力坝、空腹重力坝、宽缝重力坝。扬压力是由上、下游水位差产生的渗透水压力和下游水深产生的浮托力两部分组成。泥沙压力根据坝前淤积高程——淤积计算年限可取50-100年。波浪要素：波浪高度、波浪长度、波浪中心线超出静水面的高度。2基本烈度：是指该地区今后50年期限内，可能遭遇超越概率P50为0.10的地震烈度。重力坝抗滑稳定分析：目的是核算坝体沿坝基面或沿地基深层软弱结构面抗滑稳定的安全性能失稳形式有两种：一种是沿坝体抗剪能力不足的软弱结构薄弱层面产生滑动，这种软弱结构薄弱层包括坝体与坝基的接触面和坝基岩体内连续的断层破碎带。另一种是在各种荷载作用下，上游坝踵出现拉应力，使之裂缝，或下游坝趾压应力过大，超过坝基岩体或坝体砼的允许强度而压碎，从而产生破坏。提高坝体抗滑稳定性的工程措施1、利用水重。2、将坝基面开挖成倾向上游的斜面，借以增加抗滑力，提高稳定性。3设置齿增。4抽水措施。5加固地基。6横缝溉浆。7预应力锚固措施。应力分析的目的是检验大坝在施工期间和运用期是否满足强度要求；根据应力分布情况进行坝体砼标号分区；为研究坝体某些部位应力集中和配筋等提供依据。分析方法：理论计算和模型试验两大类。材料力学法基本假定：坝体砼为均质、连续、各向同性的弹性材料。视坝段为固接于地基上的悬臂梁，不考虑地基变形对坝体应力影响，并认为各坝段之间独立工作，横缝不传力。假定坝体水平截面上的正应力按直线分布。重力坝剖面设计原则：（1）保证大坝安全运用，满足稳定和强度要求；（2）工程量少，造价低；（3）结构合理，运用方便；（4）利于施工，方便维修。重力坝消能形式及适用条件：挑流消能...
